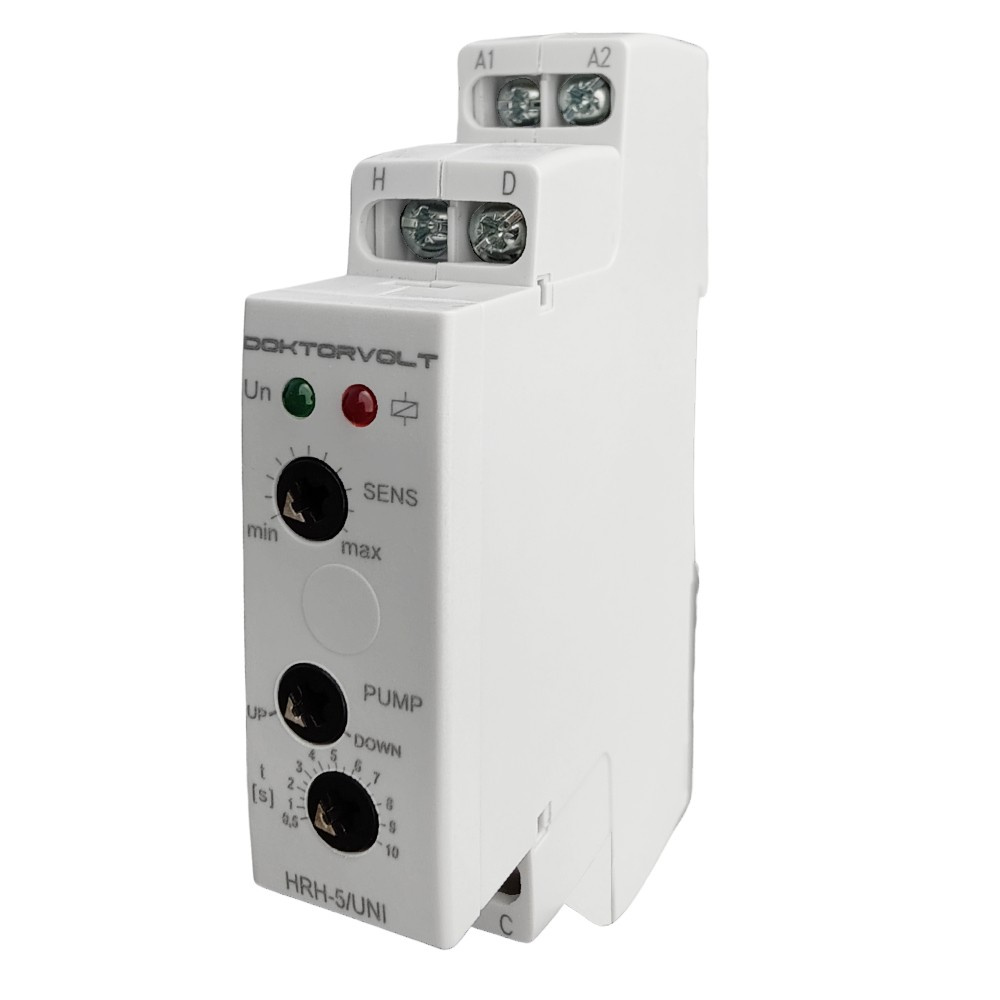

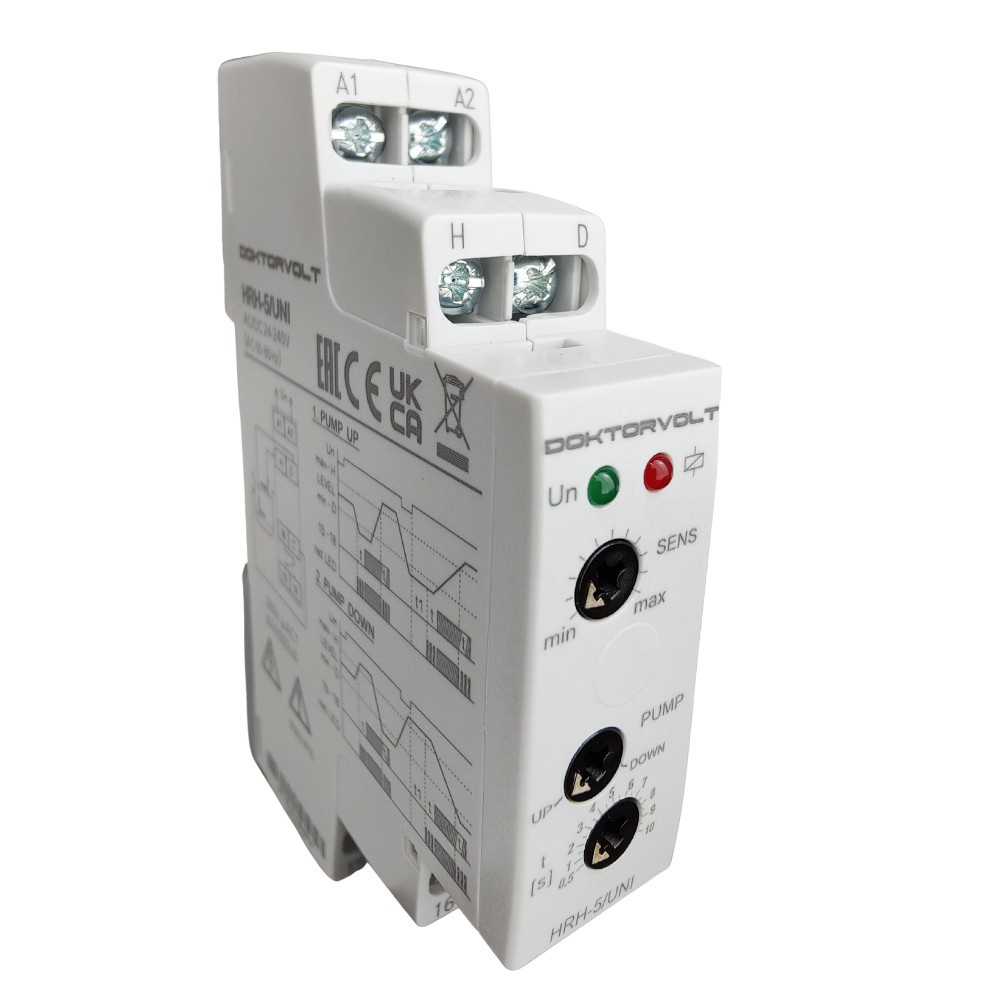

ELKO Niveauschalter Füllstandsrelais Überwachungsrelais für Flüssigkeiten HRH-5/UNI 6396

Überwachungsrelais für Flüssigkeiten - perfekte Lösung zur Überwachung und Kontrolle des Flüssigkeitsstands in verschiedenen Behältern, Brunnen und Zisternen

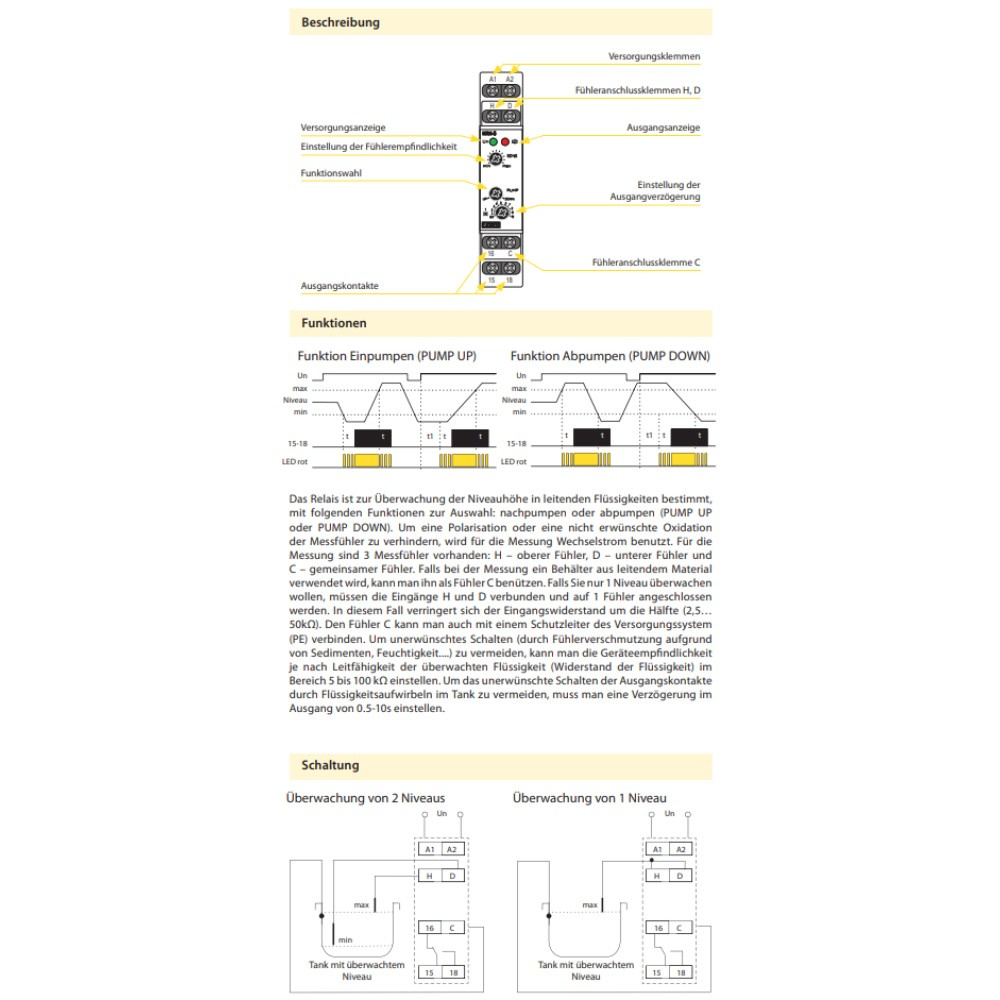

Sie können zwischen zwei Konfigurationen wählen: ein einfacher Schalter zur Überwachung von 1 Niveau in leitenden Flüssigkeiten (durch Verbindung von H und D) oder ein einfacher Schalter zur Überwachung von 2 Niveaus in leitenden Flüssigkeiten.

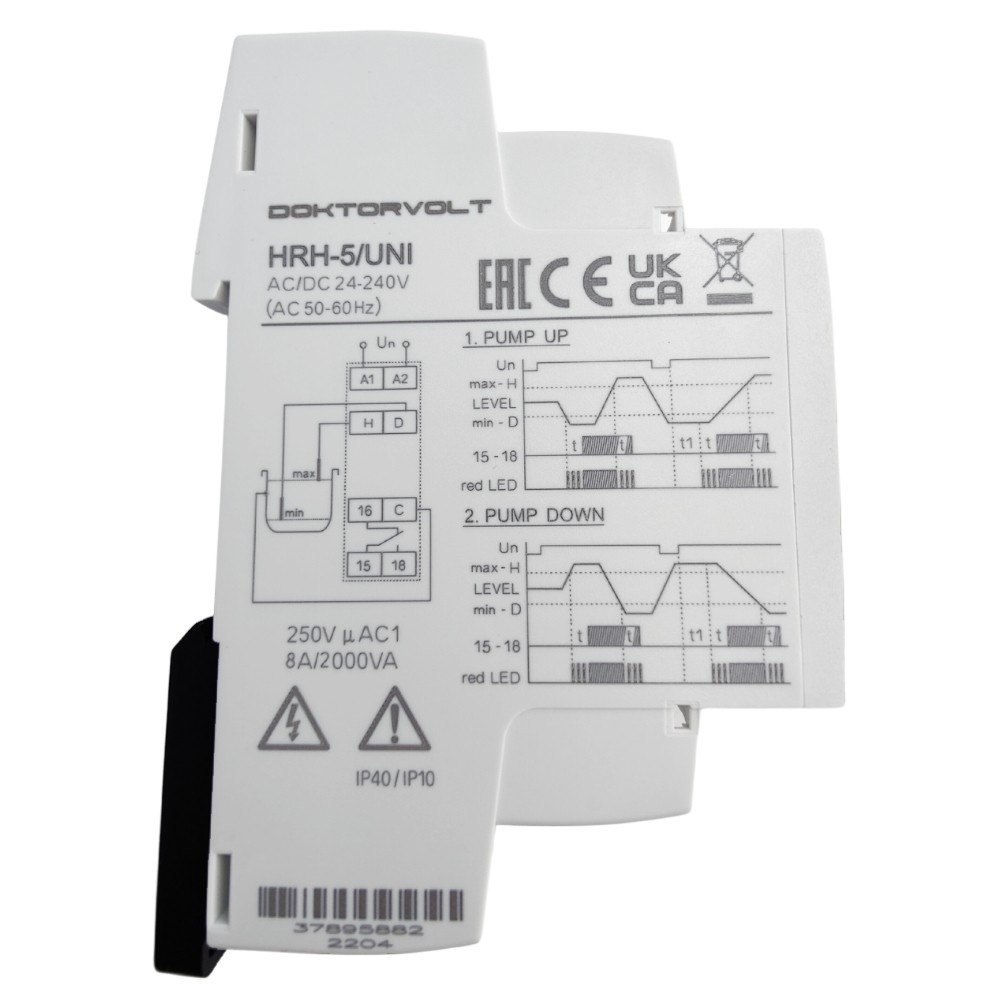

Niveauschalter überwacht entweder ein Niveau, oder 2 Niveaus (schaltet ein, wenn ein Niveau erreicht wird, und schaltet aus, wenn das andere Niveau erreicht wird).

Ermöglicht eine einstellbare Ausgangsverzögerung von 0,5 bis 10 Sekunden, um auf Änderungen des Flüssigkeitsniveaus entsprechend zu reagieren. Darüber hinaus ist die Hysterese des Geräts über ein Potentiometer einstellbar, um eine präzise Kontrolle zu ermöglichen, wobei der Einstellbereich 5 bis 100 kΩ beträgt.

Dank einer Messfrequenz von 10 Hz verhindert dieser Automat die Polarisierung der Flüssigkeit und eine erhöhte Oxidation der Niveausonde .

Der Wasserstandsregler sorgt für eine galvanische Trennung der Stromversorgung im Bereich UNI 24... 240 V AC/DC.

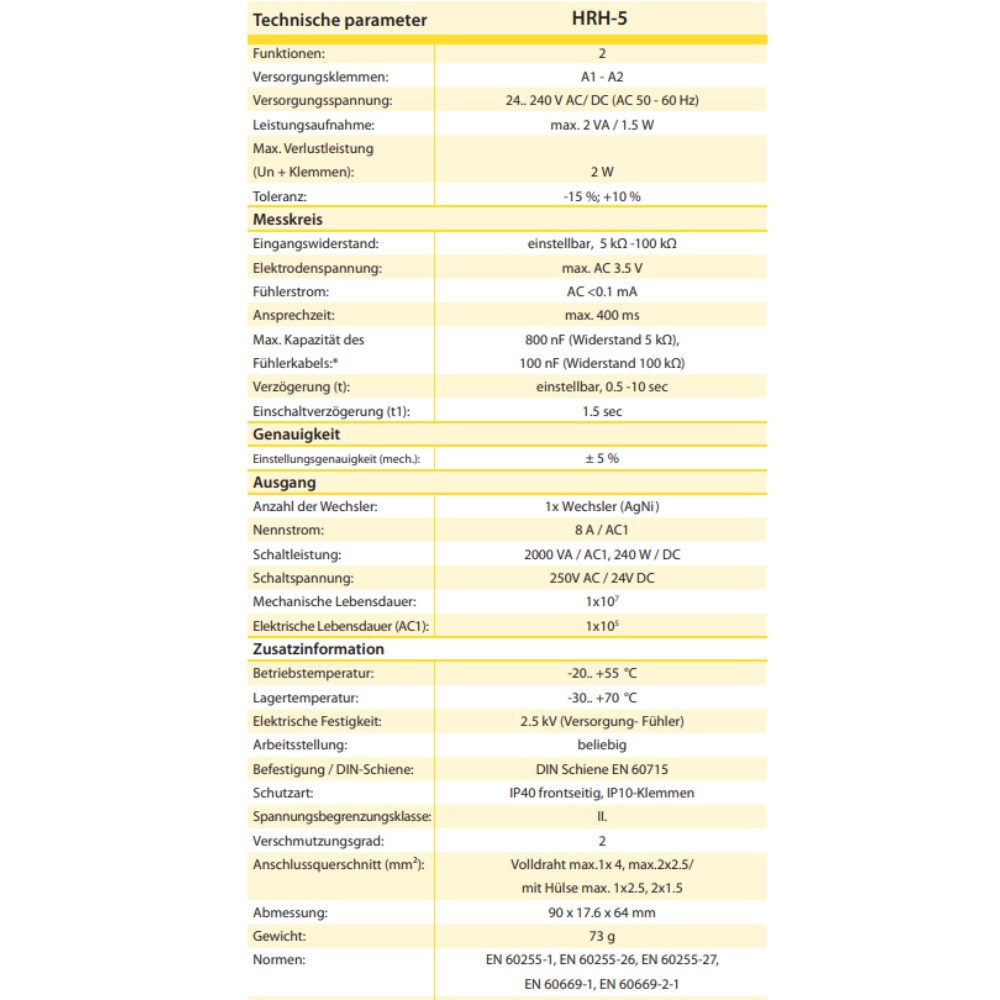

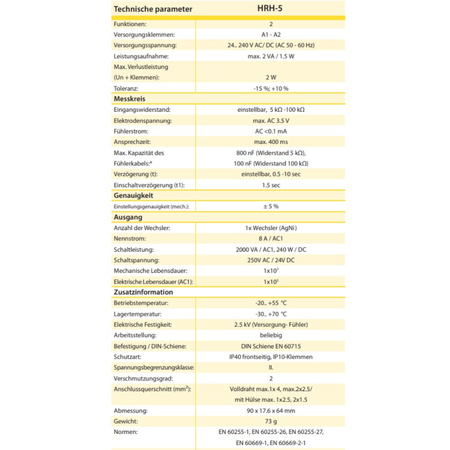

Technische Daten des Füllstandsrelais:

• Anzahl der Funktionen: 2
• Versorgungsklemmen: A1 - A2
• Versorgungsspannung: AC/DC 24 - 240 V (AC 50-60 Hz)
• Leistungsaufnahme: max. 2 VA / 1.5 W
• Max. Verlustleistung (Un + Klemmen): 2 W
• Toleranz: -15 %; +10 %

Messkreis:

• Eingangswiderstand: einstellbar, 5 kΩ -100 kΩ
• Elektrodenspannung: max. AC 3.5 V
• Fühlerstrom: AC < 0.1 mA

• Ansprechzeit: max. 400 ms
• Verzögerung (t): einstellbar, 0.5 - 10 sec


Genauigkeit:

• Einstellungsgenauigkeit (mech.): ± 5 %

Ausgang:

• Anzahl der Kontakte: 1x Wechsler (AgNi)
• Nennstrom: 8A / AC1
• Schaltleistung: 2000 VA / AC1, 240 W / DC
• Nennspannung: 250V AC / 24V DC

Weitere Daten:

• Arbeitstemperatur: -20 .. +55 °C
• Montage: DIN-Schiene EN 60715
• Gehäuseschutzart: IP10 Klemmen, IP40 frontseitig

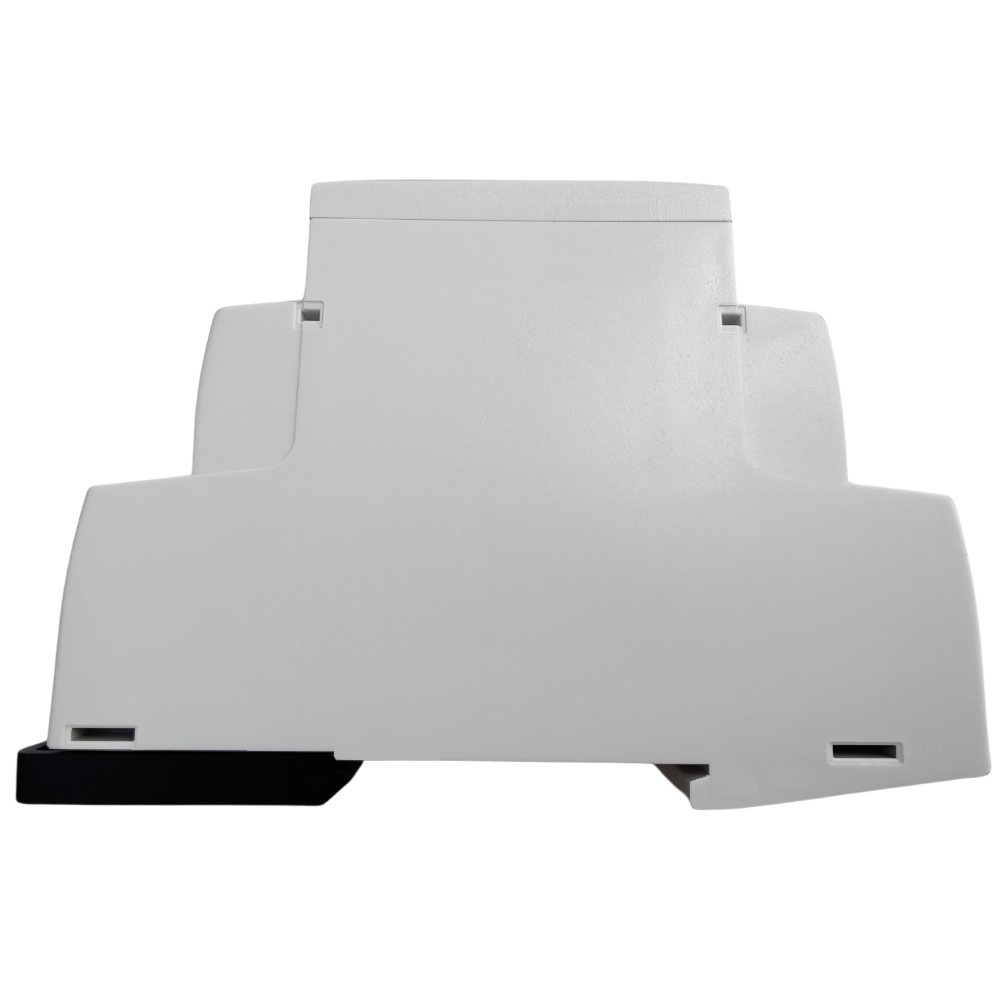

• Abmessungen: 90 x 17.6 x 64 mm
• Normen: EN 60255-1, EN 60255-26, EN 60255-27,EN 60669-1, EN 60669-2-1
• Hersteller: ELKO
