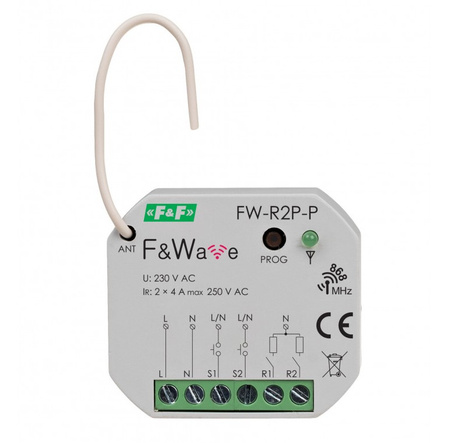

Bistabiles Relais FW-R2P-P Multifunktionales 2-kanaliges Funk Steuerung F&Wave
⭐⭐⭐⭐⭐
Multifunktionales, 2-kanaliges, bistabiles Relais. Vorgesehen für den Einbau in eine Unterputzdose Ø60.
Modul-Funktionen:
✔️Das Bistabiles Relais (Empfänger) arbeitet mit Sendern (Fernbedienungen und Schaltern) von F&Wave zusammen
✔️Relais Funktionen:
1.) Bistabil - der erste Tastendruck aktiviert das Relais, der zweite Tastendruck deaktiviert das Relais.
2.) Zeit - Durch das drücken der Taste wird das Relais für eine programmierte Zeit aktiviert. Die Zeit kann von 1 Sekunde bis 48 Stunden eingestellt werden. Durch das drücken der Taste bei aktiviertem Relais wird die Zeitzählung von vorne gestartet.
3.) Monostabil - Das Relais bleibt solange eingeschaltet, wie die Taste auf der Fernbedienung gedrückt gehalten wird.
4.) Einschalten - Drücken der Taste aktiviert das Relais.
5.) Ausschalten - Drücken der Taste deaktiviert das Relais.
✔️ Die Relais Funktion ist verbunden und zugeordnet mit der Sender Taste. Jede Taste kann eine andere Funktion ausführen.
✔️ Es besteht die Möglichkeit bis zu 32 Sender zu steuern
✔️ Lokale Steuerung - Es besteht die Möglichkeit dieses Relais direkt über eine beliebige monostabile Taste zu steuern. Dem lokalen Eingang kann eine beliebige Relais Funktion zugewiesen werden.
✔️Gruppenprogrammierung von Sendern. Wenn mehrere Tasten dieselbe Funktion ausführen, dann kann man diese in einem Programmier Zyklus einstellen.
✔️ Separierter Ausgang Schaltkontakt NO mit einer Belastbarkeit von 8 A (AC-1)
✔️ Kleine Gehäusegröße
✔️ Schraubklemmen zur einfachen Montage in der Unterputzdose Ø60
✔️ Wegen der weiter Übertragung von Befehlen vom Sender - ermöglicht dies die Reichweite der Fernbedienung zu erhöhen
✔️ Geringer Stromverbrauch - geringe Betriebskosten
✔️ Eingebauter elektronischer Wärmeschutz, der Schäden bei übermäßiger Belastung des Relais verhindert

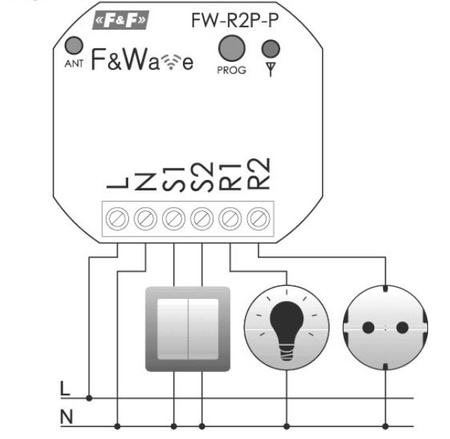

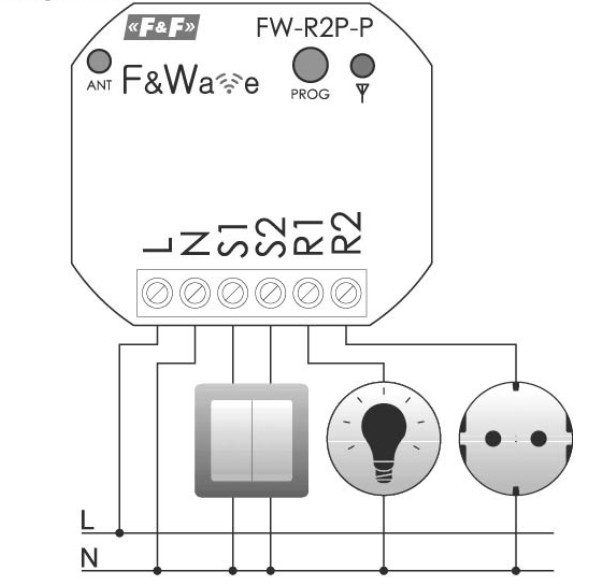

Anschluss:
L - Spannungsversorgung L
N - Spannungsversorgung N
S1 - Pegel L Trigger-Steuereingang
oder N - Kanal 1
S2 - Pegel L Trigger-Steuereingang
oder N - Kanal 2
R1 - Ausgang - Schließer - Kanal 1
R2 - Ausgang - Schließer - Kanal 2
WICHTIG: Die Steuereingänge funktionieren nicht mit beleuchteten Tasten.
| Spannung | 85÷265 V AC/DC |
| Steuer-Eingänge | 2 |
| Funktion |
Multifunktionales |
| Regelsignal | L oder N |
| Ausgabekapazität (AC-1) | 8 A / 250 V |
| Bedienelement |
Relais |
| Radio-Frequenz |
868 MHz |
| Anschluss |
Schraubklemmen 2,5 mm² |
| Anzugsmoment | 0,4 Nm |
| Leistungsaufnahme Standby/Arbeit |
0,25 W / 0,6 W |
| Arbeitstemperatur | -25 ÷ 65°C |
| Abmessungen | 43 mm x 48 mm x 20 mm |
| Montage | in einer Unterputz-Dose Ø60 |
| Schutzklasse | IP20 |
| Symbol |
FW-R2P-P |
| Hersteller |
F&F |
| EAN |
5902431670935 |
*Die Bedienungsanleitung liegt zur Zeit nur in der englischen Sprache vor.
F&Wave-Systembeschreibung:
F&Wave ist eine Familie von drahtlosen Empfängern und Sendern mit einer Reichweite bis zu 100 m*, die per Funk ferngesteuert werden. Die Empfänger sind in zwei Ausführungen zur Montage erhältlich, auf einer DIN-Schiene (1S-Gehäuse) und in einer Unterputzdose Ø60. Die Sender sind als Funkfernbedienungen, Wandtaster (Schalter) und in einer Ausführung für die Montage in einer Unterputzdose erhältlich. Die Empfänger senden die Steuersignale erneut, sodass die Reichweite in einen System vergrößert werden kann. Der Empfänger das ein Steuersignal vom Sender empfängt, sendet dieses automatisch an den nächsten Empfänger weiter, sodass die Reichweite der Fernbedienung erhöht wird.
* Die Reichweite beträgt bis zu 100 m im Freien ohne störende Einflüsse. In bebauten Gebieten und bei vorhanden Störquellen (Stromleitungen, Sender etc.) kann die tatsächliche Reichweite geringer ausfallen.
