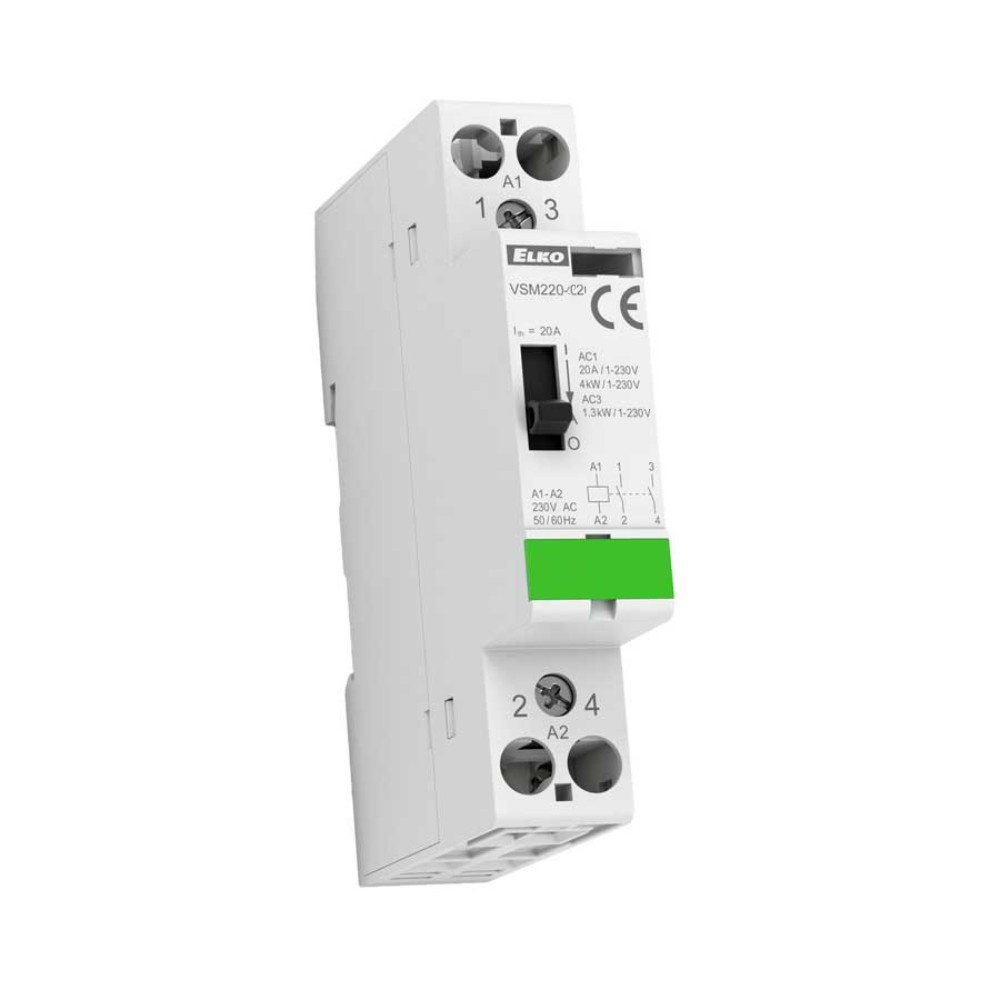

Instaschütz mit manueller Steuerung 2NC ELKO

⭐⭐⭐⭐⭐

➡️ Spezielle Version der Installationsschütze, die neben den Grundfunktionen auch eine manuelle Bedienung ermöglicht.

➡️ Wird zum Schalten von Wärmespeichern und zum Erhitzen von Wasser (Herde, Boiler) verwendet.

➡️ Optische Anzeige: ON-OF.

➡️ Zur Montage auf einer DIN-Schiene oder einem Paneel.

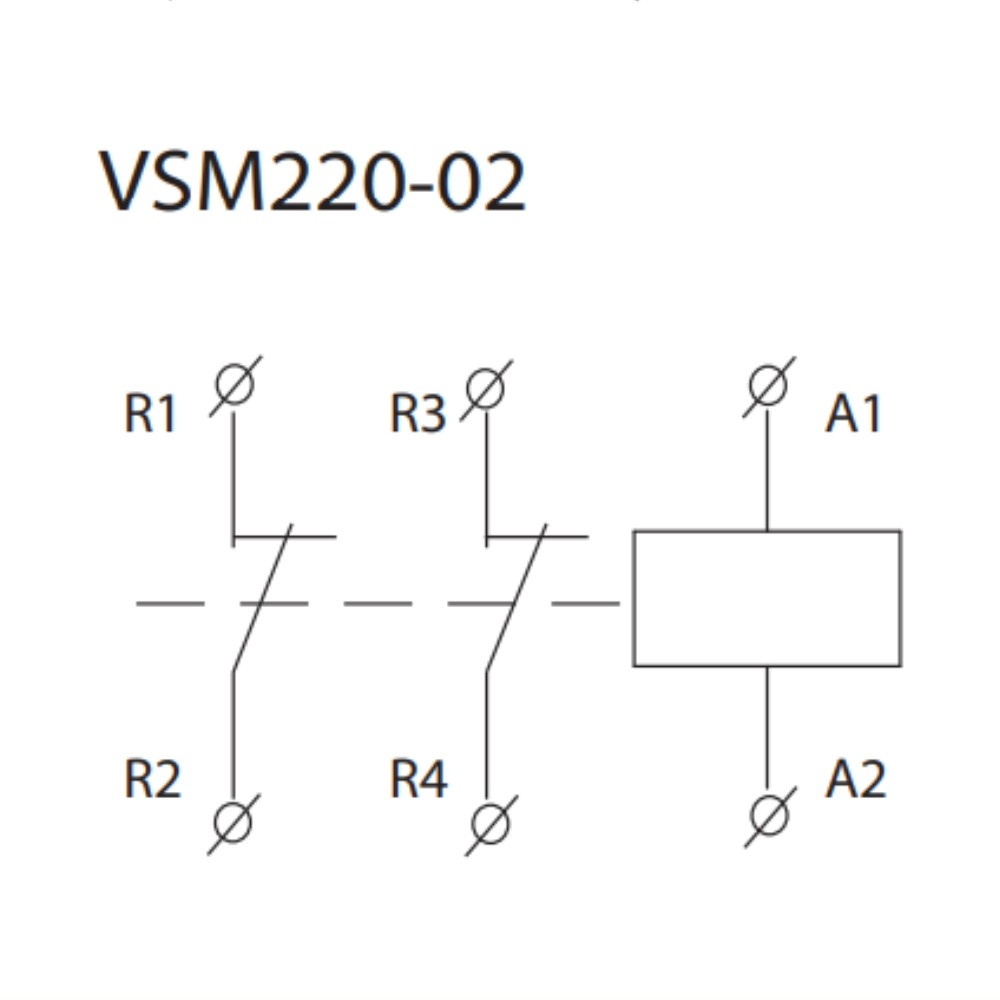

➡️ Das Schütz enthält zwei Schließerkontakte.

➡️ An das Schütz VSM220 können Hilfskontakte VSK11 und VSK-20 angeschlossen werden.

➡️ Beschreibung der einzelnen Positionen der manuellen Steuerung:

✔️ AUTO: normale Funktion des Schützes, arbeitet wie ein Installationsschütz ohne Handbetrieb,

✔️ 1: Schaltkontakte sind eingeschaltet und Ausschaltkontakte sind bis zum nächsten Impuls an der Schützspule ausgeschaltet,

✔️ 0: Kontakte ständig ausgeschaltet (Schließer) oder ständig eingeschaltet (Öffner), unabhängig von der Spannung.

➡️ Installationsschütz der Firma ELKO - Technische Daten:

✔️ Nennisolationsspannung (Ui): 230 V,

✔️ konventioneller thermischer Nennstrom lth (v AC): 20 A,

✔️ Versorgungsspannung: 50/60 Hz,

✔️ max. Schaltfrequenz bei maximaler Belastung: 600 pro Stunde,

✔️ min. Belastbarkeit: ≥ 17 V, ≥ 50 mA,

✔️ Kurzschlussschutz mit Sicherung Typ M: 20 A,

✔️ Isolationsfestigkeit: 4 kV,

✔️ Klemmen - Kontakte:

- eindrähtiger Leiter: 10 mm2,

- litzenförmiger Leiter: 6 mm2,

- max. Anzugsmoment: 1,2 Nm,

✔️ Klemmen - Spule:

- eindrähtiger Leiter: 2,5 mm2,

- litzenförmiger Leiter: 2,5 mm2,

- max. Anzugsmoment: 0,6 Nm,

✔️ Steuerspannung der Spule: AC 230V,

✔️ Montage nebeneinander: max. 2 Schütze*,

✔️ Betriebstemperatur: -5 ... +55 °C,

✔️ Lagertemperatur: -30 ... +80 °C,

✔️ Gewicht: 140 g,

✔️ Abmessungen: 17,5 x 85 x 60 mm,

✔️ Normen: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 61095,
EN 60947-1.

*Bitte beachten Sie: Wenn mehrere Schütze nebeneinander montiert werden, muss zwischen jedes zweite Gerät ein Abstandhalter eingefügt werden.

Eine detaillierte Beschreibung des Geräts finden Sie unter "Download"
