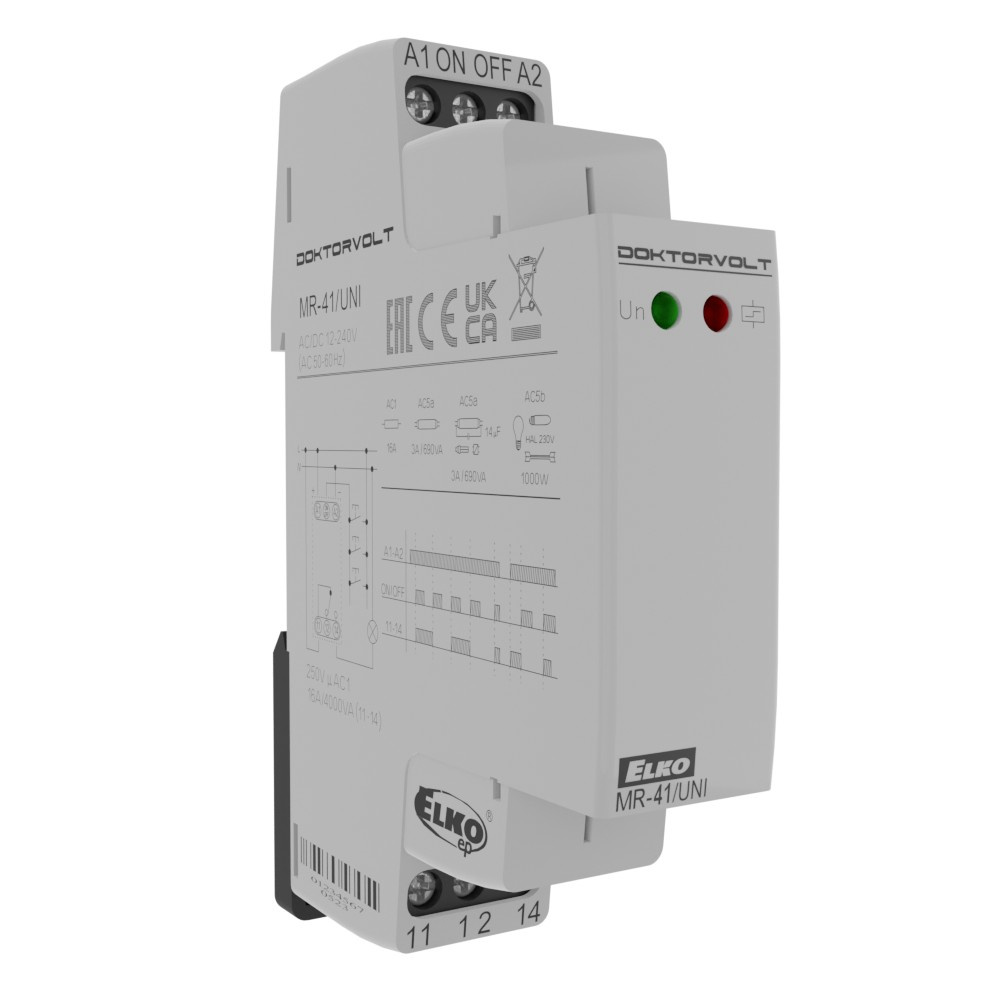

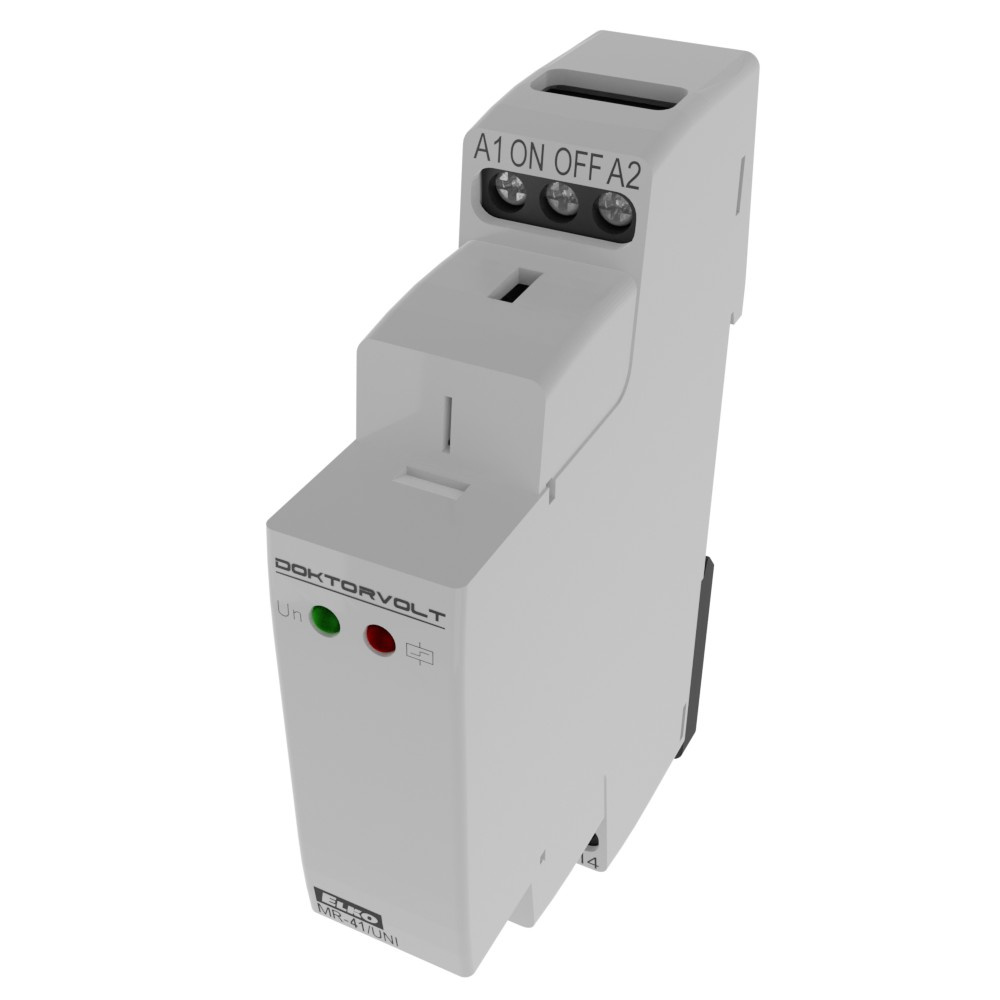

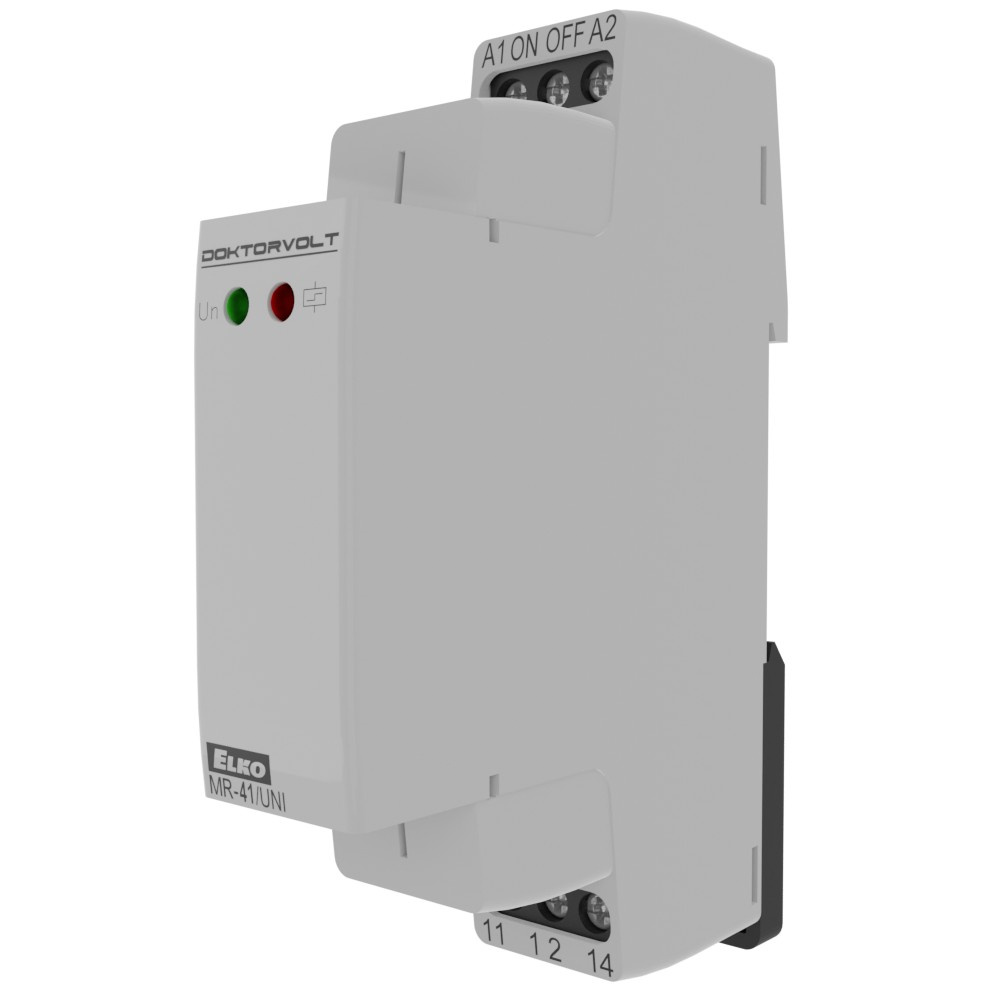

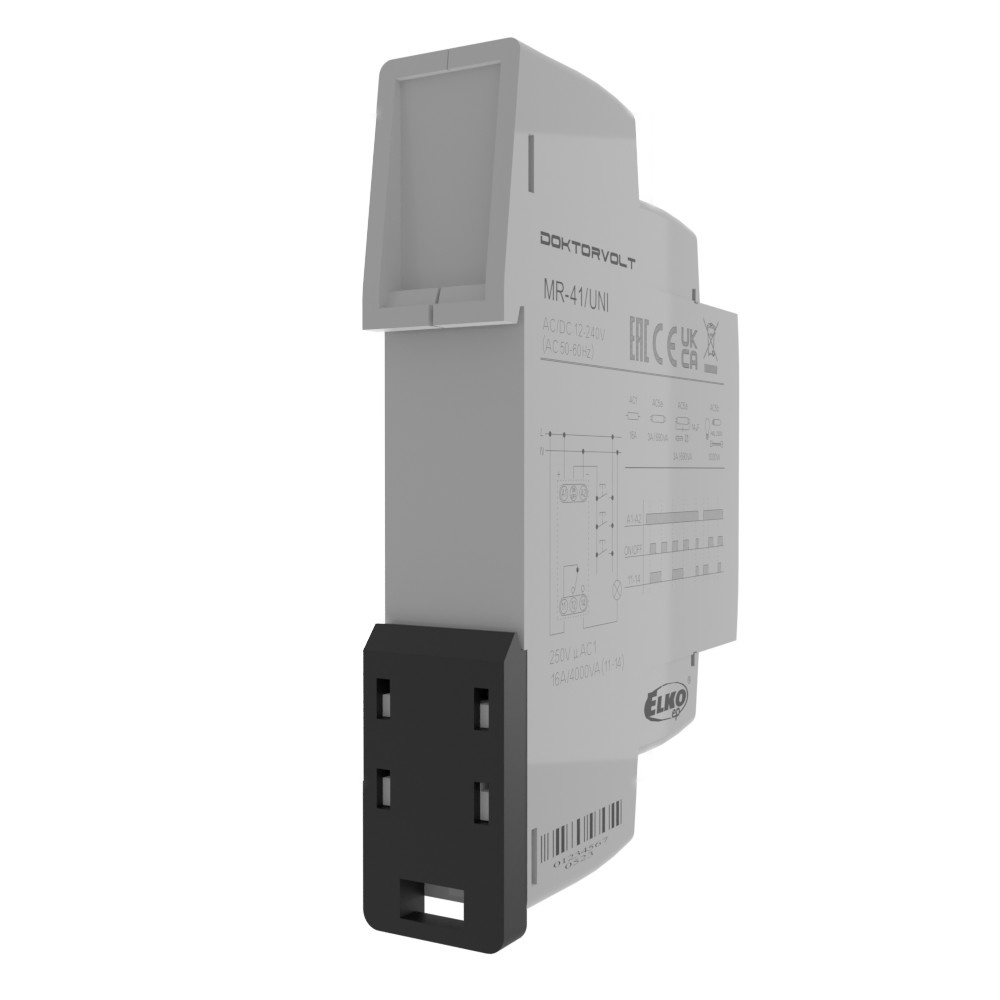

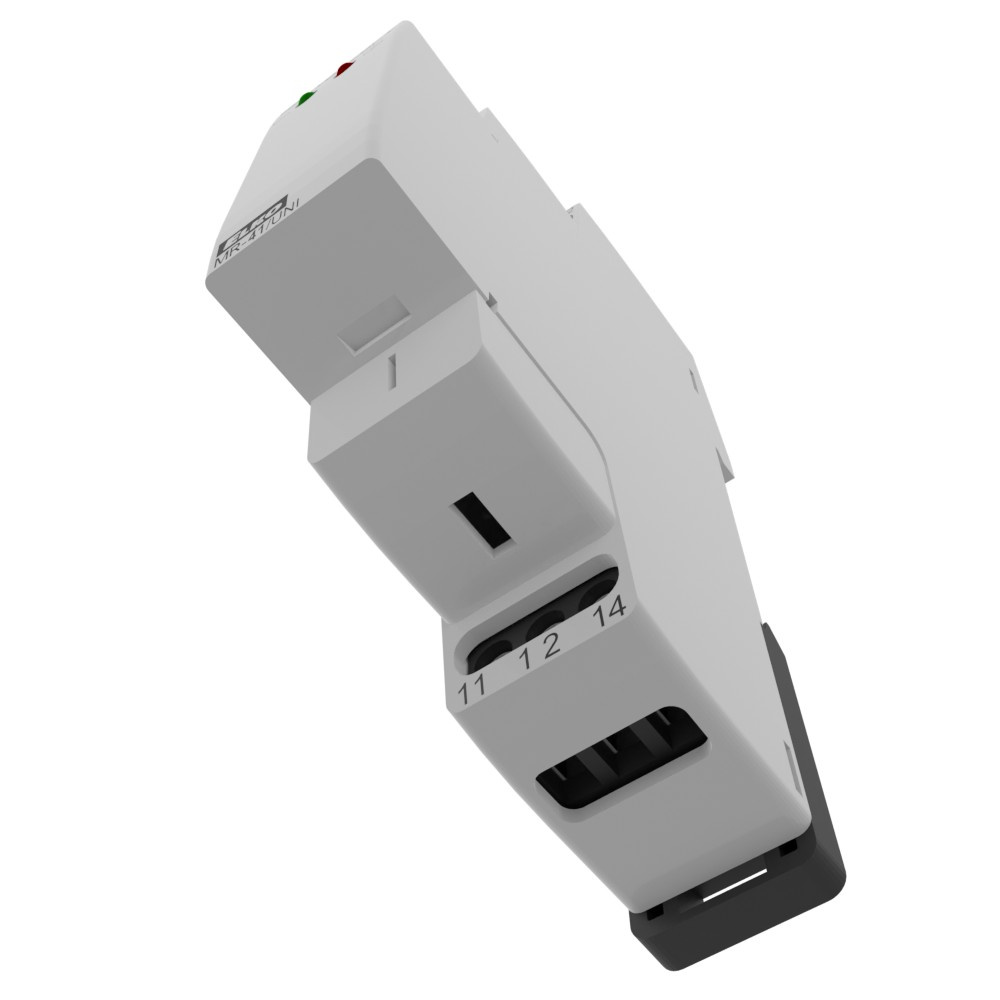

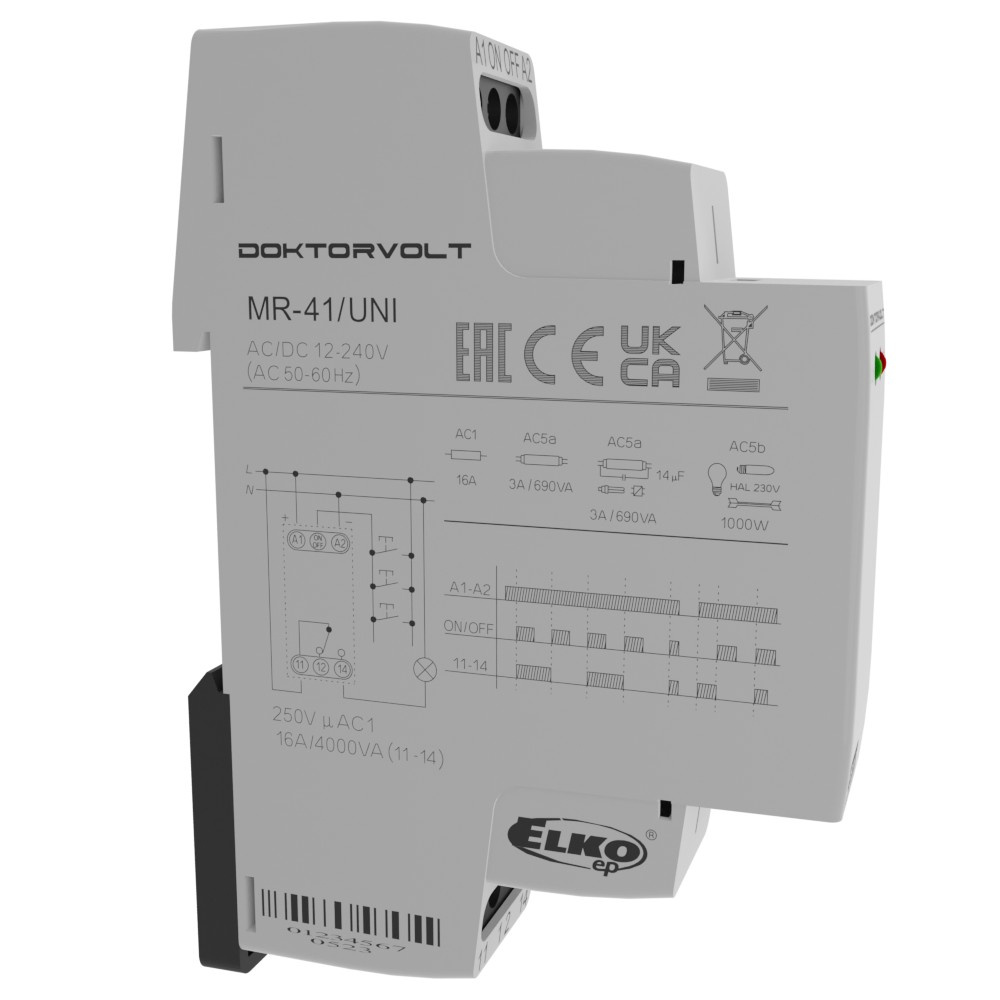

Bistabiles Relais, Stromstoßschalter ELKO

⭐⭐⭐⭐⭐

➡️ Das bistabile Relais dient zur Steuerung der Beleuchtung mit einem Taster von mehreren Stellen aus. Es ersetzt die klassischen Kreuz- oder Kerzenschalter.

➡️ Dank der Steuerung über Drucktasten (die parallel an zwei Drähten angeschlossen sind) ist die Installation einfach und die Montage schnell.

➡️ Das Relais speichert seinen Zustand nach einem Stromausfall. Zum Zeitpunkt des Stromausfalls sind die Kontakte des Relais unterbrochen, und nach Wiederkehr der Stromversorgung kehrt das Relais automatisch in den Zustand vor dem Stromausfall zurück.

➡️ Ausgang: 1x 16A CO.

➡️ Versorgungsspannung: AC 230V oder AC/DC 12 - 240V.

➡️ Bistabiles Relais der Firma ELKO - Technische Daten:

•  - Versorgungsklemmen: A1 - A2

•  - Anzahl der Funktionen: 1
•  - Versorgungsspannung: AC/DC 12 - 240V (AC 50 - 60 Hz)
•  - Leistungsaufnahme: max. 2 VA / 1.5 W


✔️ Ausgang

• - Ausgangskontakt: 1x CO (AgSnO2)

• - Nennstrom: 16A / AC1

• - Schaltleistung: 4000VA / AC1, 384 W / DC

• - Höchststrom: 30 A/ <3s

• - Nennspannung: 250V AC / 24V DC

• - max. Verlustleistung: 1.2 W
• - Ausgangsanzeige: LED mit hoher Helligkeit
• - mechanische Lebensdauer: 30 000 000
• - elektrische Lebensdauer (AC1) 100 000

✔️ Steuerung

• - Last zwischen A2-ON/OFF: Ja

• - Steuerklemmen: A1 - ON/OFF
• - Anschluss der Glimmröhren: (UNI) - NE, (230) - max. 4 ks
• - Steuerimpulslänge min. 25 m/max. unbegrenzt

✔️ Zusätzliche Informationen

• - Betriebstemperatur: -20 .. +55 °C
• - Lagertemperatur: - 30 .. +70 °C
• - Elektrische Festigkeit: 4kV (Versorgung - Ausgang)

• - Arbeitsposition: beliebig

• - Montage: DIN Schiene EN 60715
• - Schutzart: IP40 frontseitig / IP10 - Klemmen

• - Überspannungskategorie: III
• - Verschmutzungsgrad: 2
• - Anschlussquerschnitt (mm2): Volldraht max. 1x 2.5, max. 2x1.5mm2/ mit Hülse max. 1x 2.5mm2

• - Normen: EN 60669-1, EN 60669-2-1

• - Abmessungen: 90 x 17.6 x 64 mm

Eine detaillierte Beschreibung des Geräts finden Sie unter "Download"
