Elektromagnetisches Relais im Gehäuse zur direkten Montage in einer Unterputzdose Ø60 PP-1P-230V

Elektromagnetisches Relais ermöglichen die sichere Steuerung von Beleuchtungskreisen, Heizungs- und Lüftungsanlagen. Diese Produkte werden häufig in elektrischen Installationen der Industrie- und Gebäudeautomation eingesetzt, wo sie oft mit Bewegungsmeldern, Anwesenheitssensoren, Kontrolluhren zusammenarbeiten. In der Industrie jedoch in Kombination mit Schaltern oder Bedientasten. Die Versorgungsspannung an der Relaisspule bewirkt, dass der Kontakt schaltet. Der Schaltzustand des Relais wird durch eine grüne LED-Leuchte angezeigt. Nach Verlust der Versorgungsspannung kehrt der Kontakt in seine ursprüngliche Position zurück. Das Relais wird direkt in eine Unterputzdose montiert. Der Anschluss der Elektromagnetisches Relais ist eine 2,5mm²-Schraubklemme. Die Betriebstemperatur reicht von -25 ÷ 50 °C. Schutzart IP20. F&F ist einer der größten polnischen Hersteller von hochwertigen elektronischen Geräten.

Montage: :

1) Schalten Sie den Strom aus

2) Befestigen Sie das Relais in einer Unterputzdose.

3) Spannungsversorgung anschließen: N an Klemme 6; L an Klemme 4 oder 5.

4) Schließen Sie den Stromversorgungskreis des gesteuerten Empfängers über die Kontakte 1-2 (Schließer) an Achtung! Bei gleicher Stromquelle für das Relais und den gesteuerten Empfänger kann eine "Brücke" zwischen Punkt 4/5 und Eingang 2 gebildet werden.

* Das folgende Diagramm zeigt das Anschlussschema des elektromagnetischen Relais:

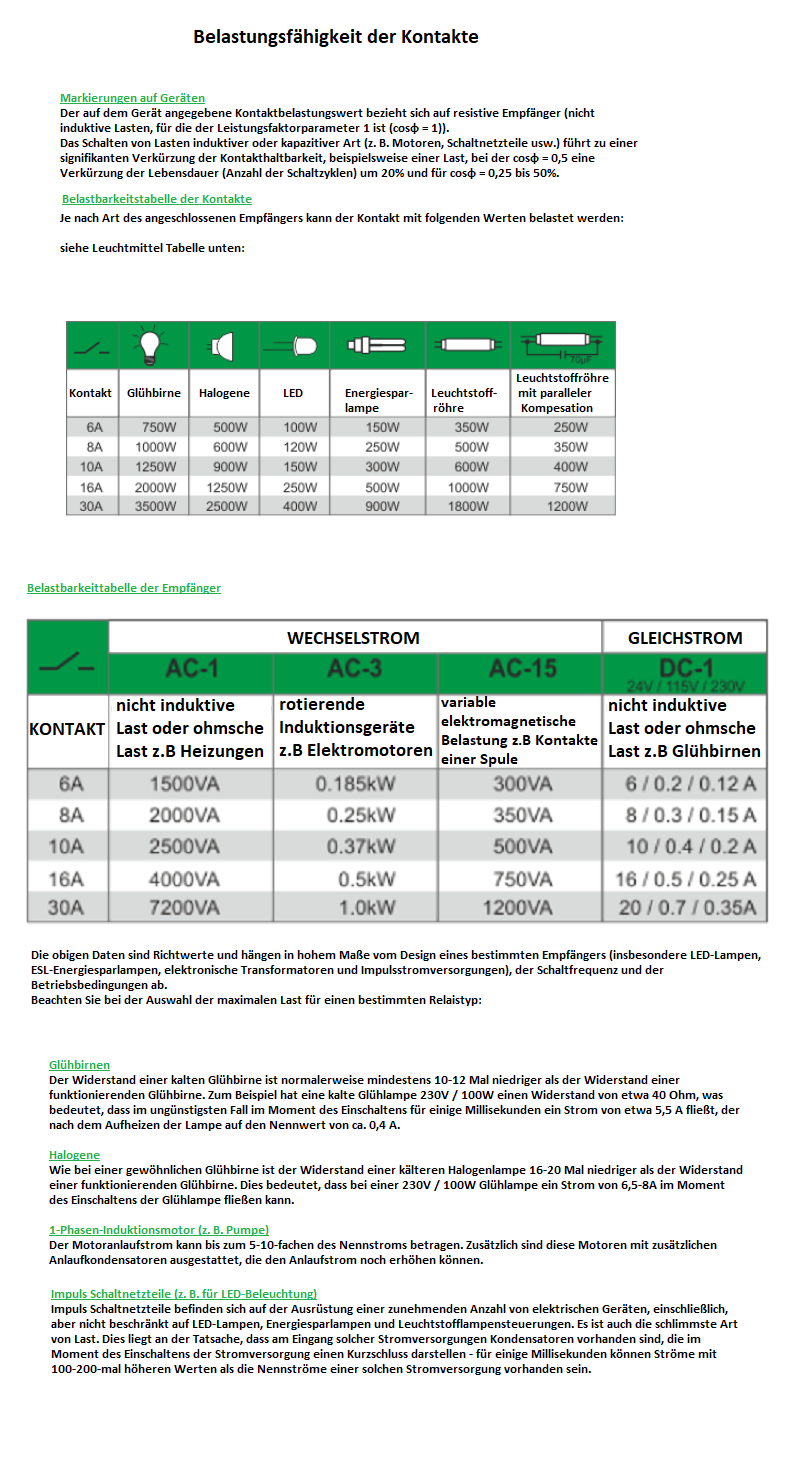

Die oben genannten Daten sind Richtwerte und hängen weitgehend von der Konstruktion des jeweiligen Empfängers (insbesondere LED-Lampen, Energiesparlampen, elektronische Transformatoren und Schaltnetzteile), der Schaltfrequenz und den Betriebsbedingungen ab. Mehr Informationen unter fif.com.pl
