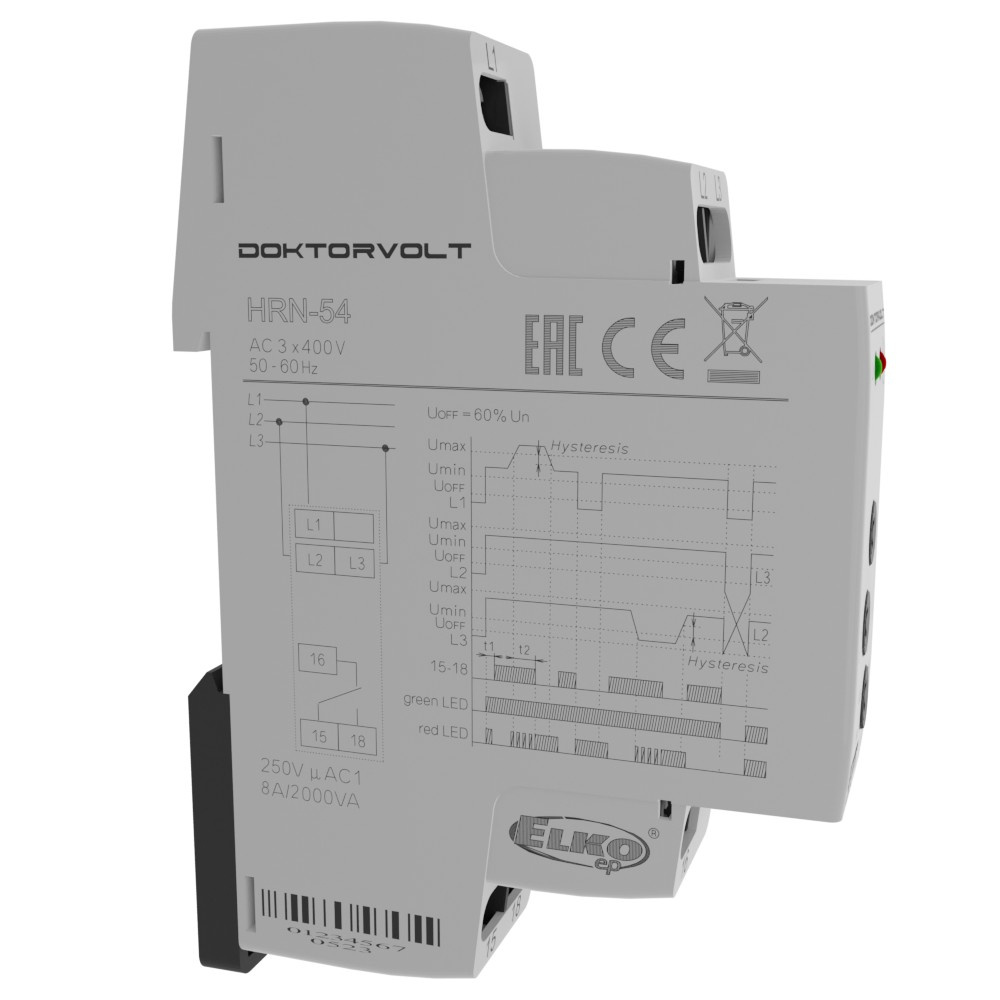

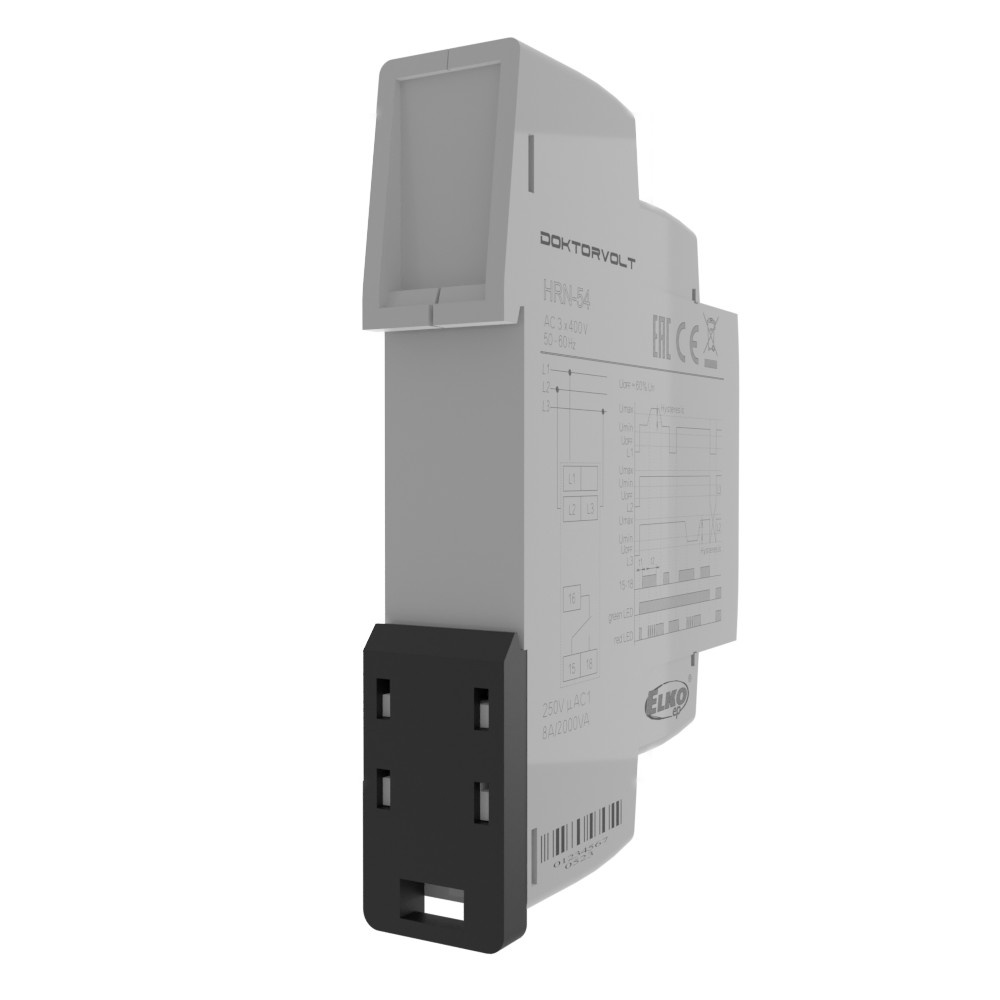

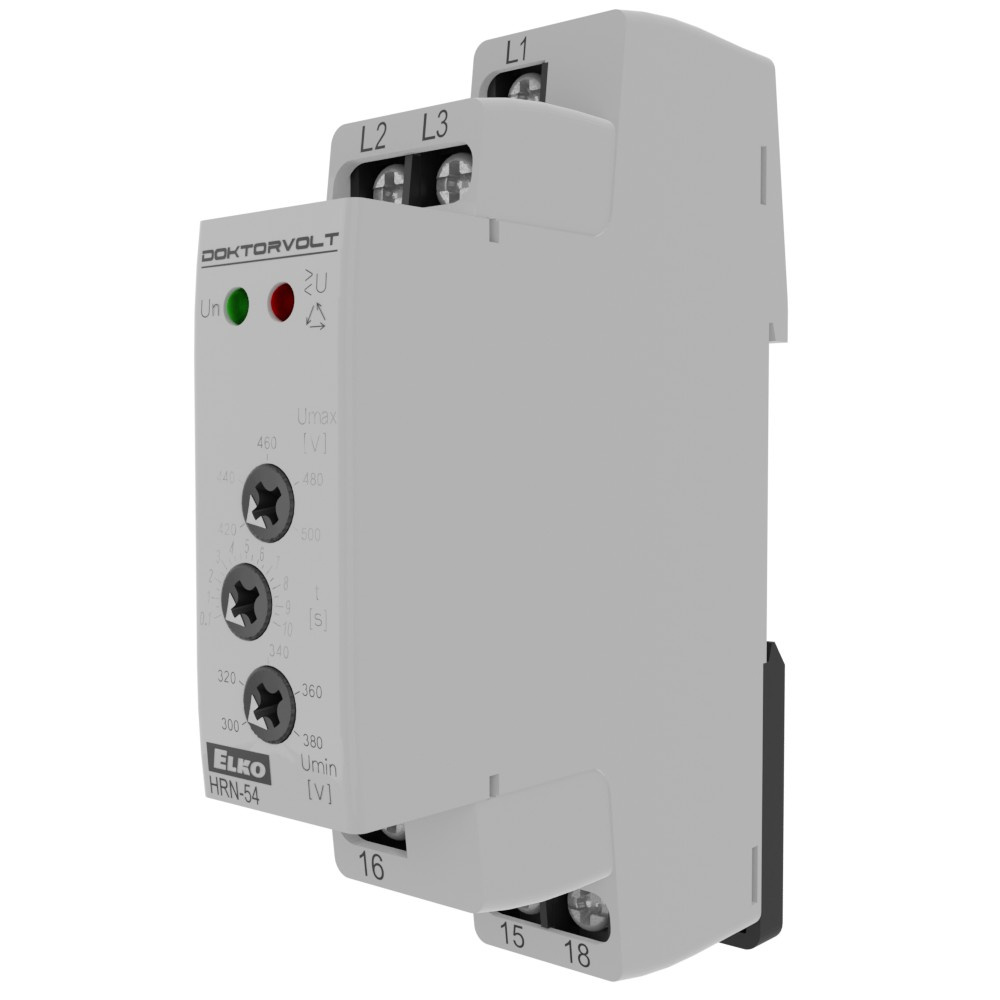

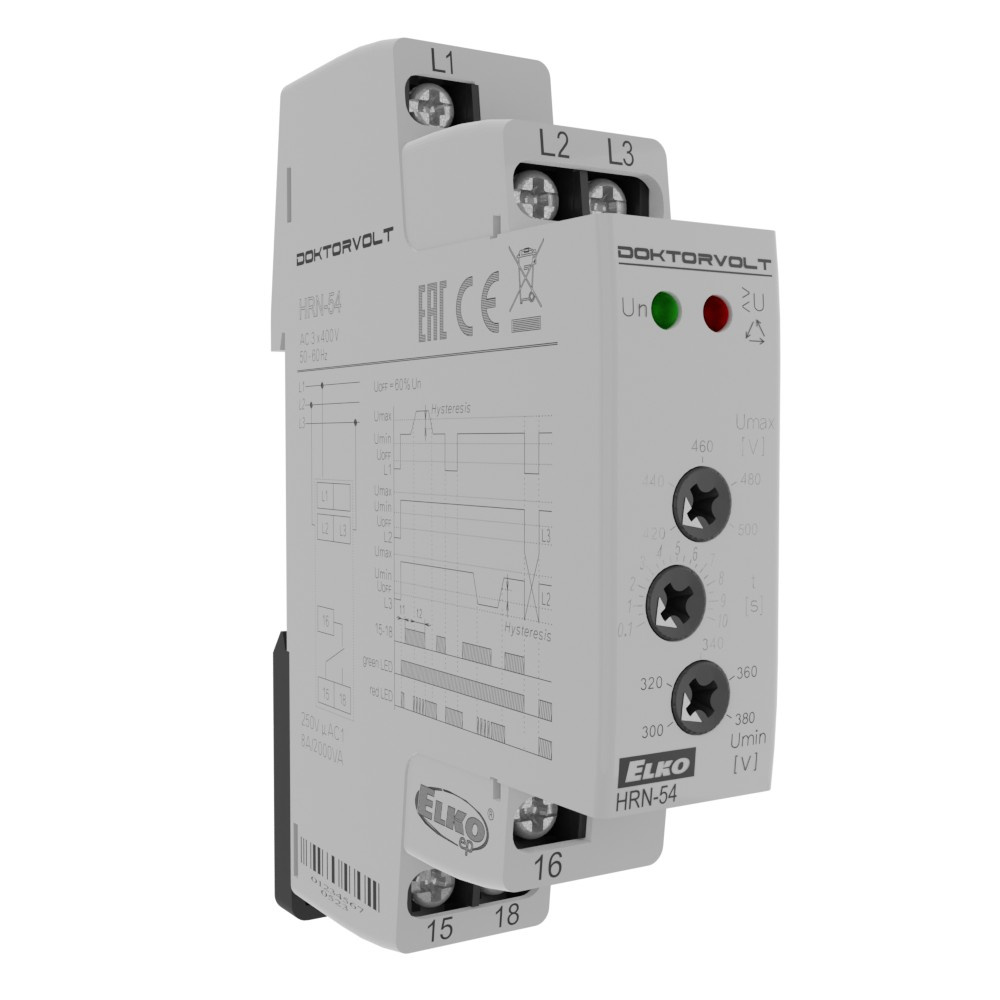

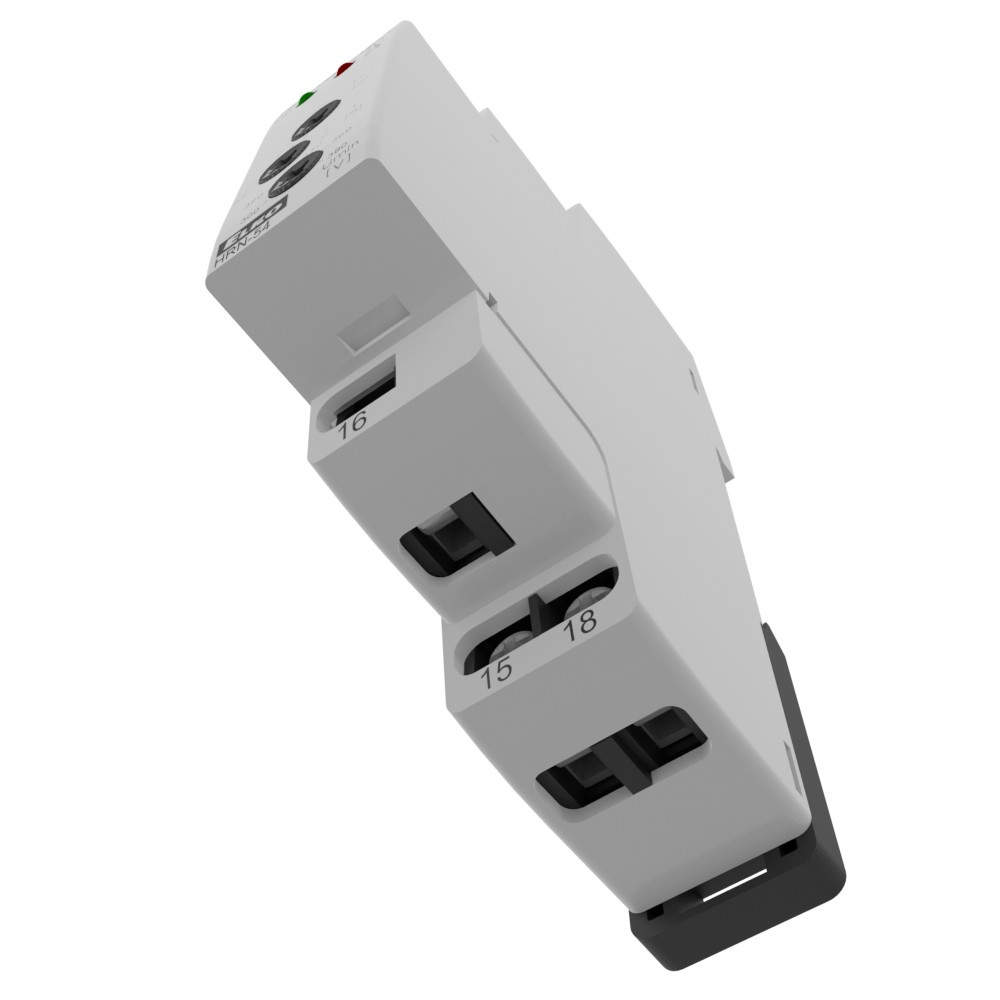

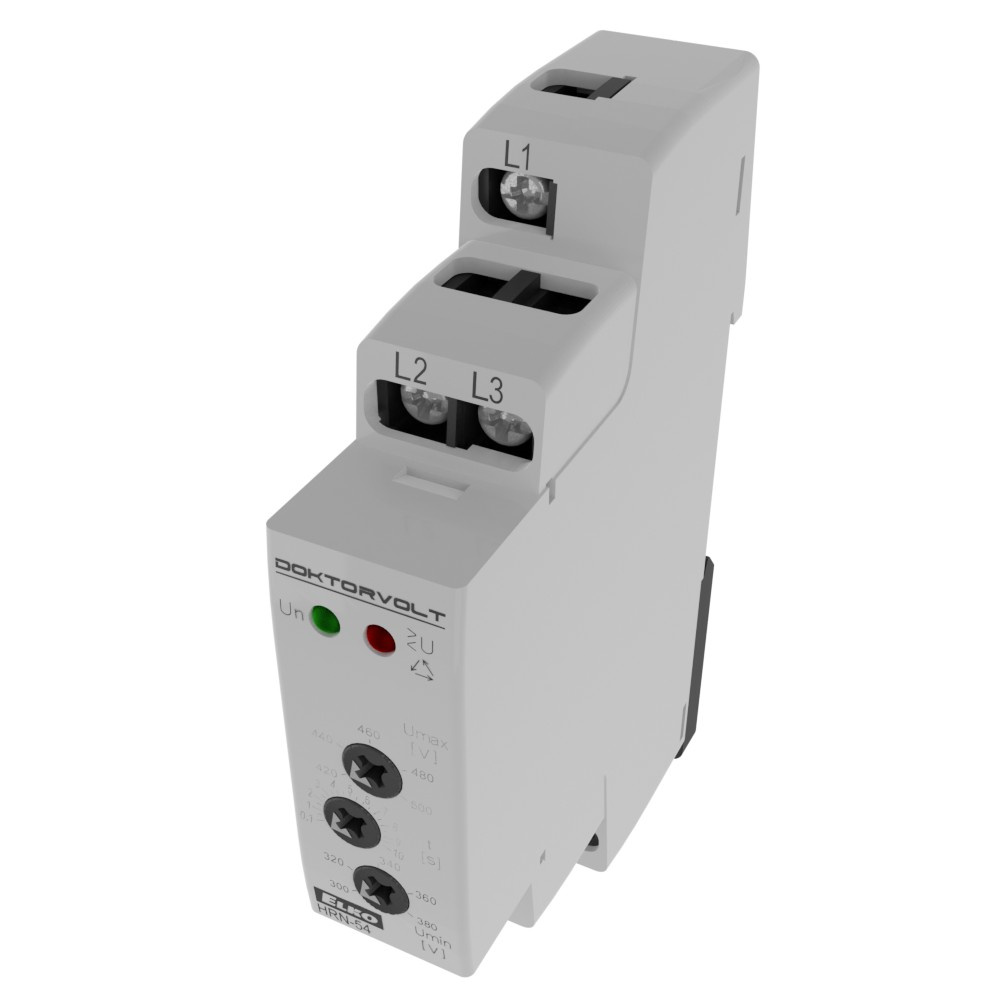

Relais für Über-/Unterspannungsüberwachung in 3-Phasen-Netzen ELKO

⭐⭐⭐⭐⭐

➡️ Dient zur Überwachung der Spannung, der Phasenfolge und des Phasenausfalls sowie zum Schutz der Geräte.

➡️ Möglichkeit zur Einstellung der oberen und unteren Spannungsgrenze, bei der der Kontakt des Relais abgeschaltet wird.

➡️ Einstellbare Verzögerung eliminiert kurzfristige Ausfälle und Spitzen.

➡️ Sobald die Versorgungsspannung unter 60% Un fällt, erfolgt eine sofortige Abschaltung der Relaiskontakte ohne Verzögerung.

➡️ Stromversorgung aus allen Phasen, d.h. der Betrieb des Relais ändert sich nicht, wenn eine der Phasen ausfällt.

➡️ Relais für Spannungsüberwachung der Firma ELKO - Technische Daten:

✔️ Versorgung

•  - Überwachungsklemmen: L1, L2, L3

•  - Versorgungsklemmen: L1, L2, L3
•  - Leistungsaufnahme (max.): 2 VA/ 1W
•  - max. Verlustleistung (Un + Klemmen): 1W
•  - Oberniveau (Umax): 105 - 125% Un
•  - Unterniveau (Umin): 75 - 95% Un
•  - Hysterese: 2%
•  - max. Gleichspannung: AC 3x 460 V

•  - max. Belastung: < 1 ms: AC 3x 500 V

•  - Verzögerung T1: max. 500 ms
•  - Verzögerung T2 einstellbar: 0.1 - 10 s

✔️ Ausgang

• - Ausgangskontakt: 1x CO (AgNi)

• - Nennstrom: 8A/AC1

• - Schaltleistung: 2000VA / AC1, 240 W / DC

• - Spitzenstrom: 10A

• - Nennspannung: 250V AC / 24V DC
• - Ausgangsanzeige: LED, rot
• - mechanische Lebensdauer: 60 000 000
• - elektrische Lebensdauer (AC1): 150 000

✔️ Zusätzliche Informationen

• - Betriebstemperatur: -20 .. +55 °C,
• - Lagertemperatur: - 30 .. +70 °C,
• - Isolationswiderstand: 4 kV (Versorgung - Ausgang)
• - Arbeitsposition: beliebig
• - Montage: DIN Schiene EN 60715

• - Schutzart: IP40 frontseitig / IP10 - Klemmen

• - Überspannungskategorie: III
• - Verschmutzungsgrad: 2
• - Anschlussquerschnitt (mm2): Volldraht max. 2x 2.5, 1x 4/ mit Hülse max. 1x 2.5, max. 2x 1.5
• - Normen: EN 60255-1, EN 60255-26, EN 60255-27

• - Abmessungen: 90x 17.6 x 64 mm

Eine detaillierte Beschreibung des Geräts finden Sie unter "Download"
