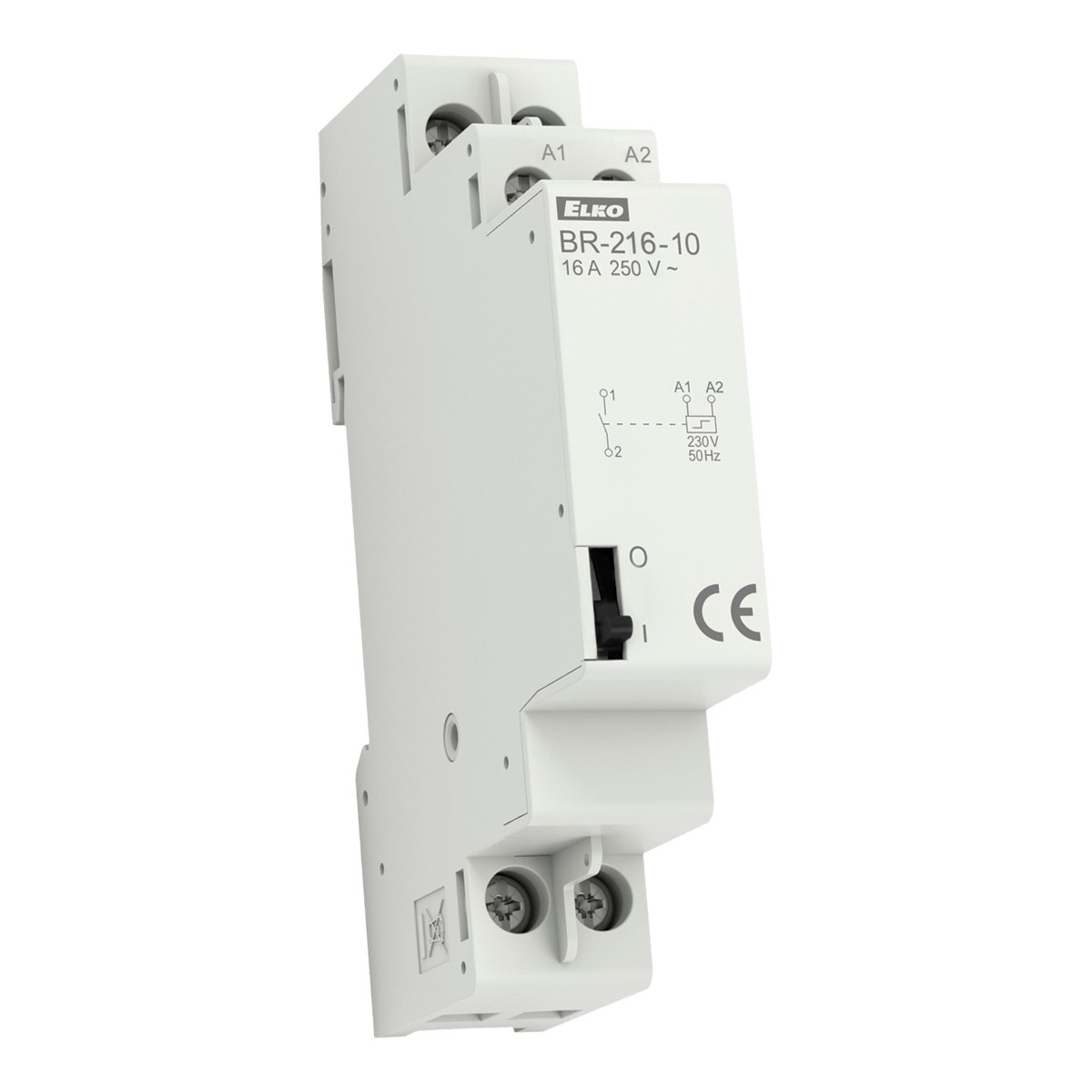

Bistabiles Relais 440V Ith 16A 1NO ELKO

⭐⭐⭐⭐⭐

➡️ Bistabiles Relais zum Schalten von Stromkreisen durch Impulsbefehl, vor allem zur Steuerung der Beleuchtung in Häusern, Lagerhallen, Produktionshallen und anderen Objekten.

➡️ Schnellere und einfachere Installation dank einer unbegrenzten Anzahl von Drucktastern, die durch ein Paar Drähte parallel verbunden sind, was einen praktischen Ersatz für Wechselschalter und Kreuzschalter darstellt.

➡️ Verringerung der Anzahl der verwendeten Drähte und, im Falle des Steuerkreises, auch die Möglichkeit der Verwendung von Drähten mit kleinerem Durchmesser, bei denen der Stromverbrauch im Vergleich zum Leistungskreis minimal ist.

➡️ Der Zustand des bistabilen Relais ändert sich mit einem kurzen Impuls, dadurch hat das Relais im Ruhezustand keinen Energieverbrauch und ist geräuschlos.

➡️ Das Relais kann manuell über den Hebel auf der Relaistafel (I-O) gesteuert werden, der auch als Kontaktzustandsanzeige dient.

➡️ Bistabiles Relais der Firma ELKO - Technische Daten:

✔️ Hauptstromkreis (Kontakt)

•  - Nennisolationsspannung (Ui): 440V

•  - konventioneller thermischer Nennstrom lth: 16A
•  - Anzahl der Kontakte: 1

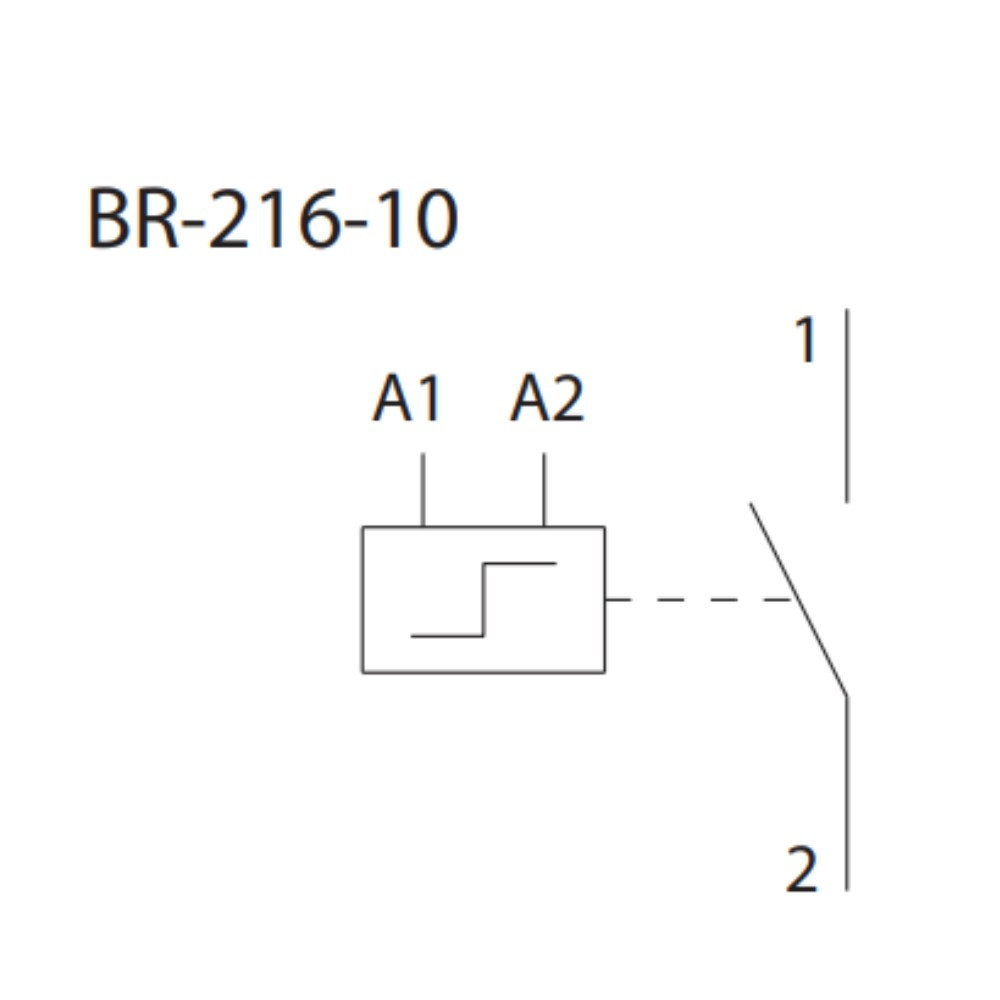

•  - Kontaktkonfiguration ( Ein/Aus): 10
•  - Zuverlässigkeit der Kontakte: >10 V, >100 mA
•  - max. Kurzschlussschutz gL/gG (Iv) - Koordinierungsart 1: 16A
•  - Bemessungsstoßspannung (Uimp): 4 kV
•  - Stromüberlastungswiderstand: 10s: 48A
•  - Querschnitt der angeschlossenen Drähte (Draht/Kabel): 1 bis 10mm2
•  - max. Anzugsdrehmoment: 1,2 Nm

✔️ Steuerkreis (Spule)

• - Nennsteuerspannung: AC 230V 120V

• - Nennfrequenz: 50 Hz

• - Impulslänge: min. 50 m/max. 1 h

• - Zeit zwischen zwei Impulsen (Steuerspannung): min. 150 ms

• - max. Belastung für beleuchtete Drucktasten (Leuchtstofflampen, LEDs,...): 2,5 mA

• - Querschnitt der angeschlossenen Drähte (Draht/Kabel): 1 bis 4mm2
• - max. Anzugsdrehmoment: 0,6 Nm

✔️ Zusätzliche Informationen

• - Montage: DIN-Schiene, TH35 (IEC/EN 60715)
• - max. Anzahl der Schalter nebeneinander: unbegrenzt < 55 °C (55 - 70 °C max. 3)
• - Schutzart: IP20

• - Betriebstemperatur: -25 bis +55 ˚C (>55 bis +70 mit max. Impulslänge - 1 Min.)

• - Lagertemperatur: -30 bis +80 ˚C
• - Abschaltung der elektrischen Steuerung (Spule) durch Schalter: nein

• - Normen: IEC/EN 60669-2-2
