Spannungs-Überwachungsrelais CP-709 Modul Montage DIN 50÷450V AC F&F

Spannungs-Überwachungsrelais CP-709 Modul Montage DIN 50÷450V AC F&F

Das Spannungs-Überwachungsrelais CP-709 dient zur Steuerung der einphasigen Netzspannung und zum Schutz eines einphasigen Empfängers vor den Auswirkungen eines Spannungsanstiegs oder -abfalls über die eingestellten Werte hinaus. Modulares Relais ohne Zeitverriegelung.

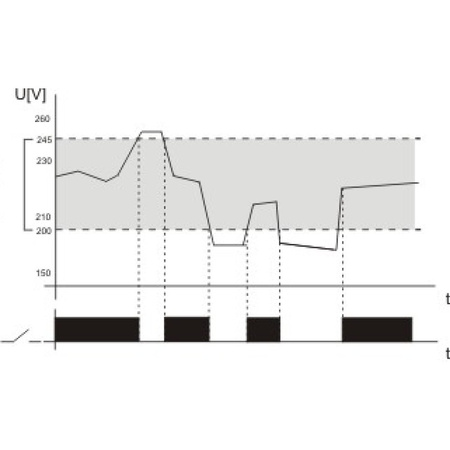

Bedienung: Mit den Potentiometern wird die untere (U1) und obere (U2) Spannungsschwelle eingestellt. Dies ist das so genannte Spannungsfenster, in dessen Grenzen Änderungen der Versorgungsspannung stattfinden dürfen, ohne dass das das Spannungs-Überwachungsrelais auslöst. Die korrekte Spannung des Empfängers wird durch die gelbe LED-Leuchte angezeigt (Kontaktposition 7-10). Eine Änderung der Versorgungsspannung über oder unter den eingestellten Spannungsschwellen löst das Relais aus (Schalten des Kontakts auf Position 7-12). Ein Spannungsabfall unter den eingestellten Wert von U1 wird durch das Aufleuchten der roten LED (U1) angezeigt. Ein Spannungsanstieg über den eingestellten Wert von U2 wird durch das Aufleuchten der roten LED (U2) angezeigt. Der Kontakt des Relais schaltet automatisch zurück, wenn die richtige Spannung wiederkehrt.

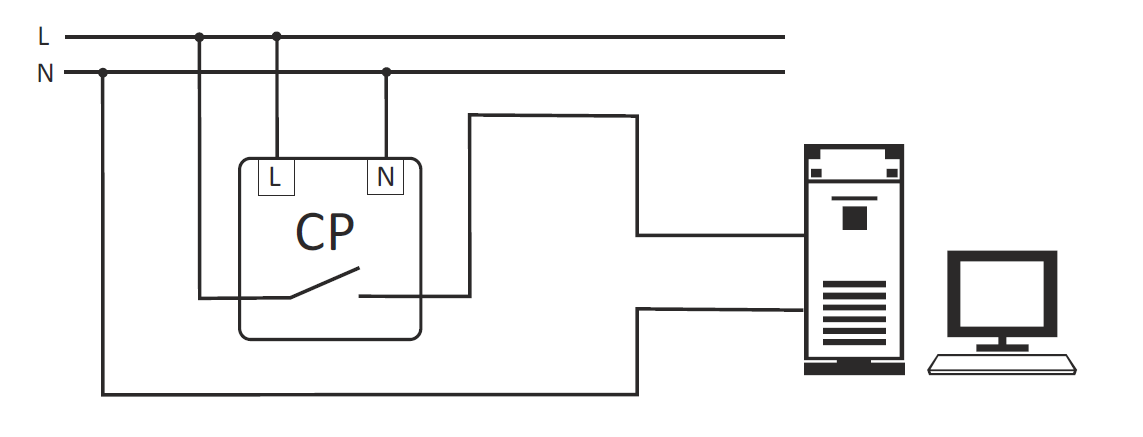

Das Spannungs-Überwachungsrelais kann mit bis zu 450 V~ betrieben werden. Dies ermöglicht einen wirksamen Schutz des Empfängers, auch wenn die Spannung die zulässigen Normen überschreitet. Das Gerät ist gegen einen Polaritätswechsel der Versorgungsspannung geschützt - er führt nicht zur Beschädigung ("Verbrennen") des Relais.

Die Montage des Spannungs-Überwachungsrelais erfolgt auf einer 35mm-Schiene. Der Anschluss der modularen Leuchte ist eine 2,5mm²-Schraubklemme. Die Betriebstemperatur reicht von -25 ÷ 50 °C. Schutzart IP20. F&F ist einer der größten polnischen Hersteller von hochwertigen elektronischen Geräten.

Montage:

1) Schalten Sie die Stromversorgung ab.

2) Montieren Sie das Relais auf einer Schiene im Schaltkasten.

3)Podłączyć przewody zasilające do zacisków 1-3, zgodnie z oznaczeniem.

4) Schließen Sie die Leitungen der Spannungsversorgung entsprechend der Kennzeichnung an die Klemmen 1-3 an.

5) Stellen Sie die Spannungsschwellen U1 und U2 ein.

*Die folgende Abbildung zeigt das Anschlussbild des Zeitrelais:
