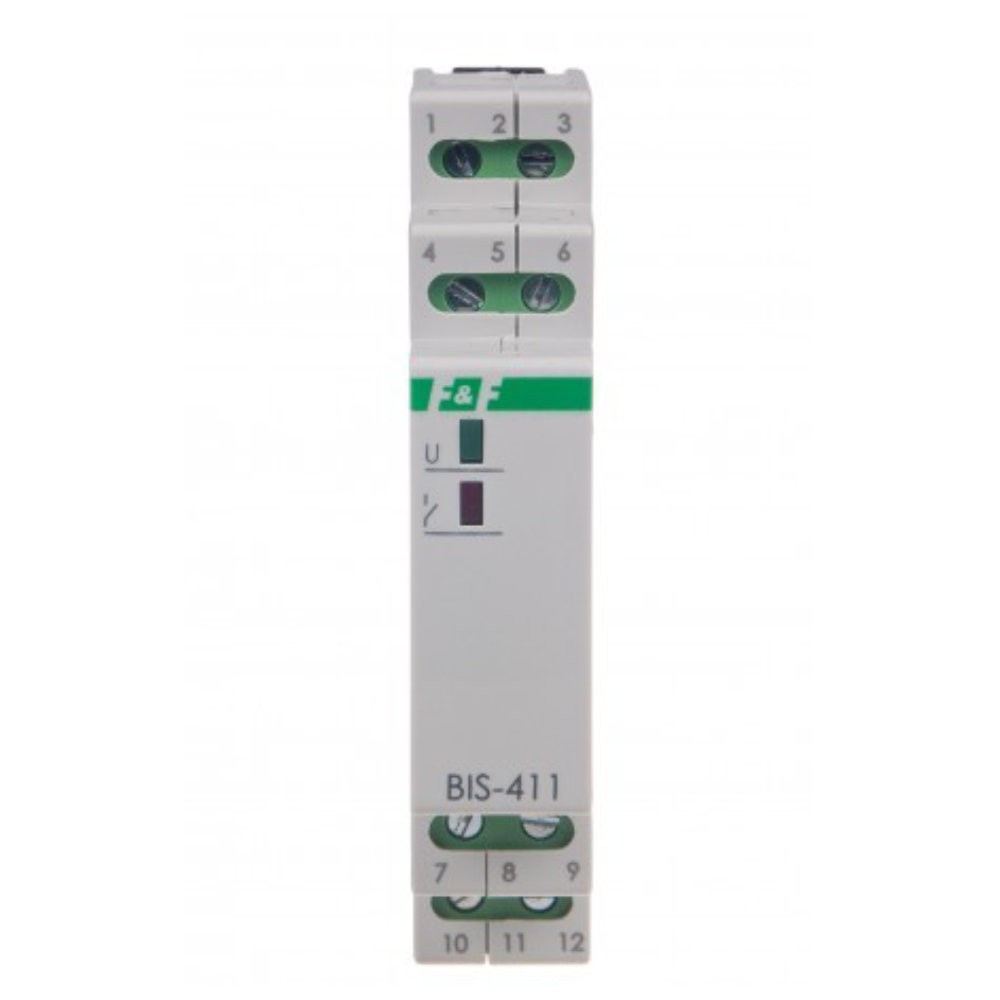

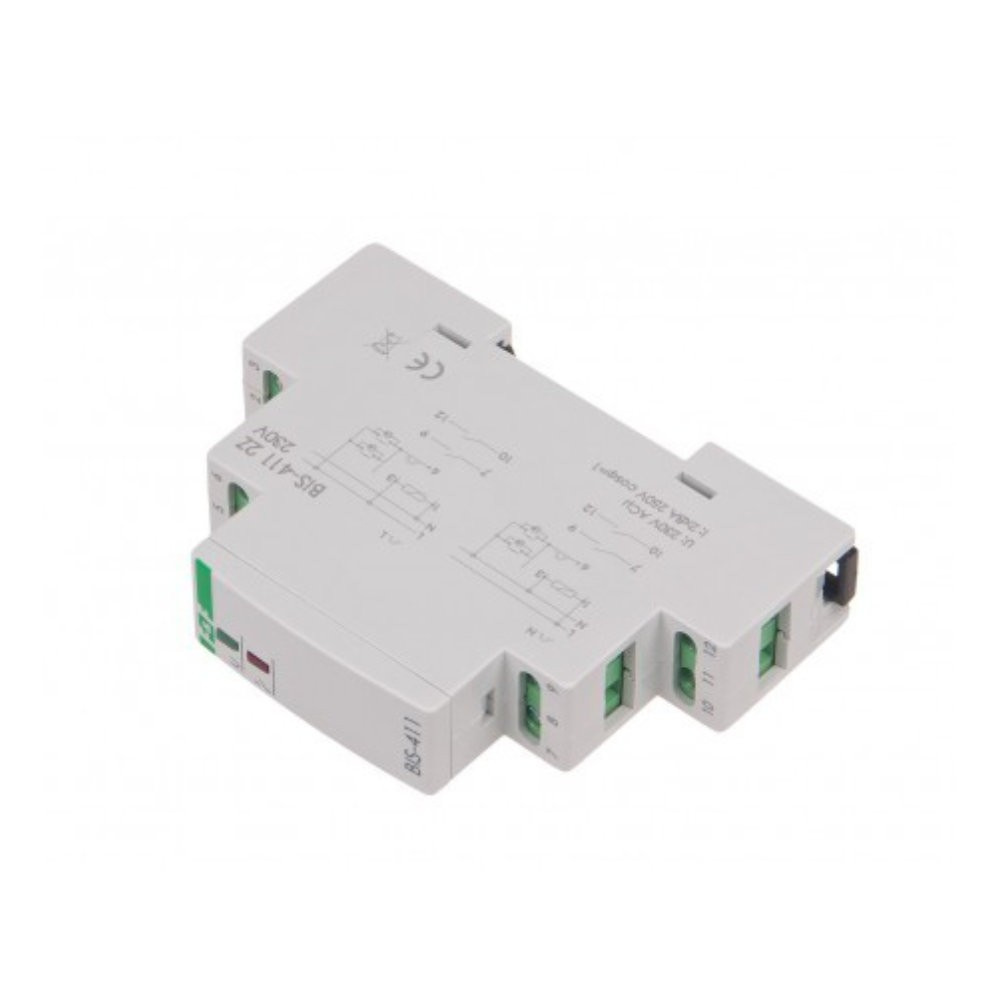

Das elektronische bistabile Impuls-Relais BIS-411 ermöglicht das Ein- und Ausschalten der Beleuchtung oder anderer Geräte von mehreren verschiedenen Punkten aus parallel geschaltete,kurzzeitige (Klingel-) Steuerschalter. Das Einschalten eines Empfängers erfolgt nach einen Stromimpuls, der durch das Drücken eines beliebigen zeitweiligen Schalters oder Tasters (z.B. Klingel-) verursacht wurde, der mit dem Bistabilen Relais verbundenen ist. Nach dem nächsten Stromimpuls wird der Empfänger ausgeschaltet. Das Bistabiles Relais verfügt über keinen „Speicher” (Memory-Funktion der Stoßposition d.h. im Falle eines Stromausfalls und seiner Rückkehr wird der Relaiskontakt auf AUS gesetzt. Dies macht es unmöglich, die gesteuerten Empfangsgeräte nach einem längeren Stromausfall automatisch und unbeaufsichtigt einzuschalten. Das Relais wird auf einer 35-mm-Schiene montiert. Der Anschluss der modularen Steuerung ist eine 2,5mm²-Schraubklemme. Die Betriebstemperatur reicht von -25 ÷ 50 °C. Schutzart IP20. F&F ist einer der größten polnischen Hersteller von hochwertigen elektronischen Geräten.
Montage:
1) Schalten Sie die Sicherung des Stromkreises ab.
2)Montieren Sie das Relais auf einer Schiene im Schaltkasten.

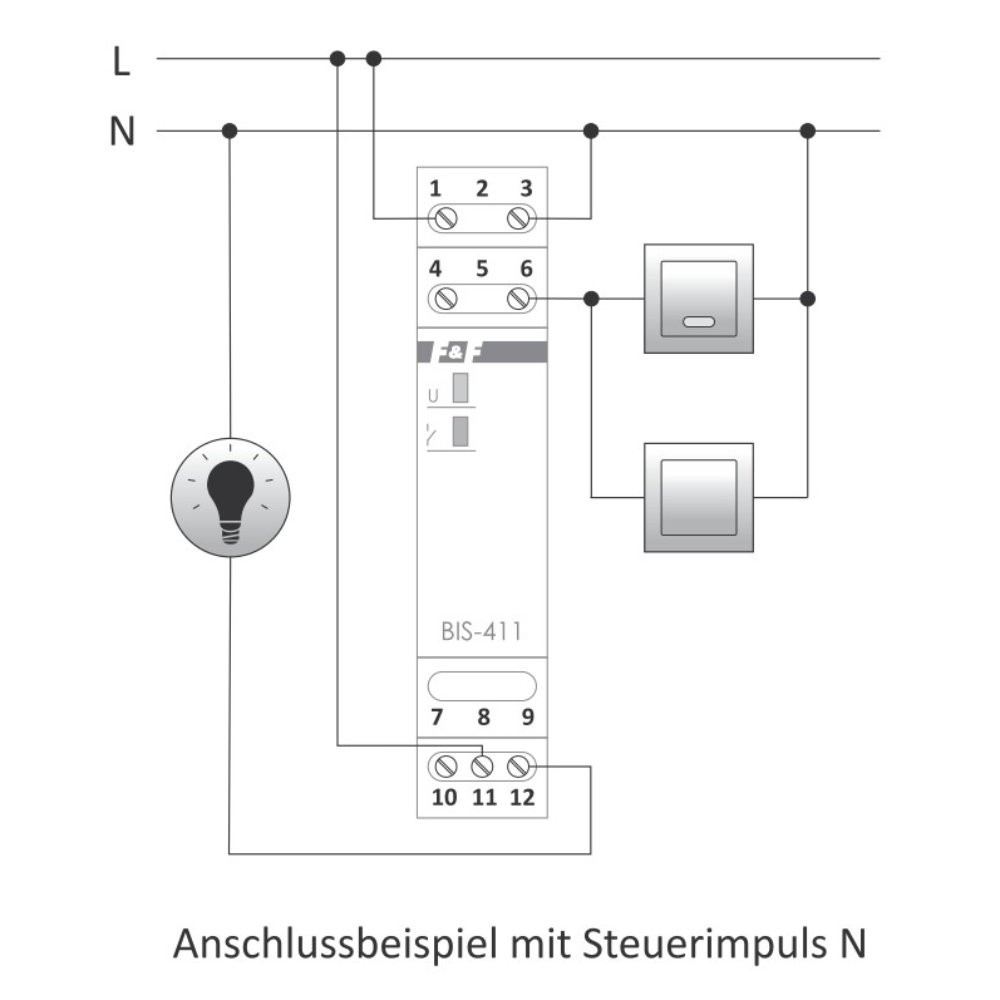

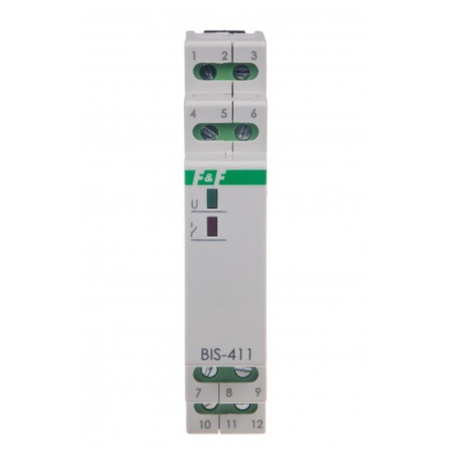

3) Schließen Sie die Stromleitungen an die Klemmen 1-3 entsprechend der gewählten Relais Steueroption (Steuerimpuls L oder N) an.
4) Schließen Sie die parallel geschalteten Schalter an die Klemme 6 und an die Leitung an, die an die Klemme 3 angeschlossen ist.
5) Schließen Sie den gesteuerten Empfänger in Reihe an die Klemmen
11-12 an.
Achtung! Das BIS-411 kann mit beleuchteten Tasten arbeiten.

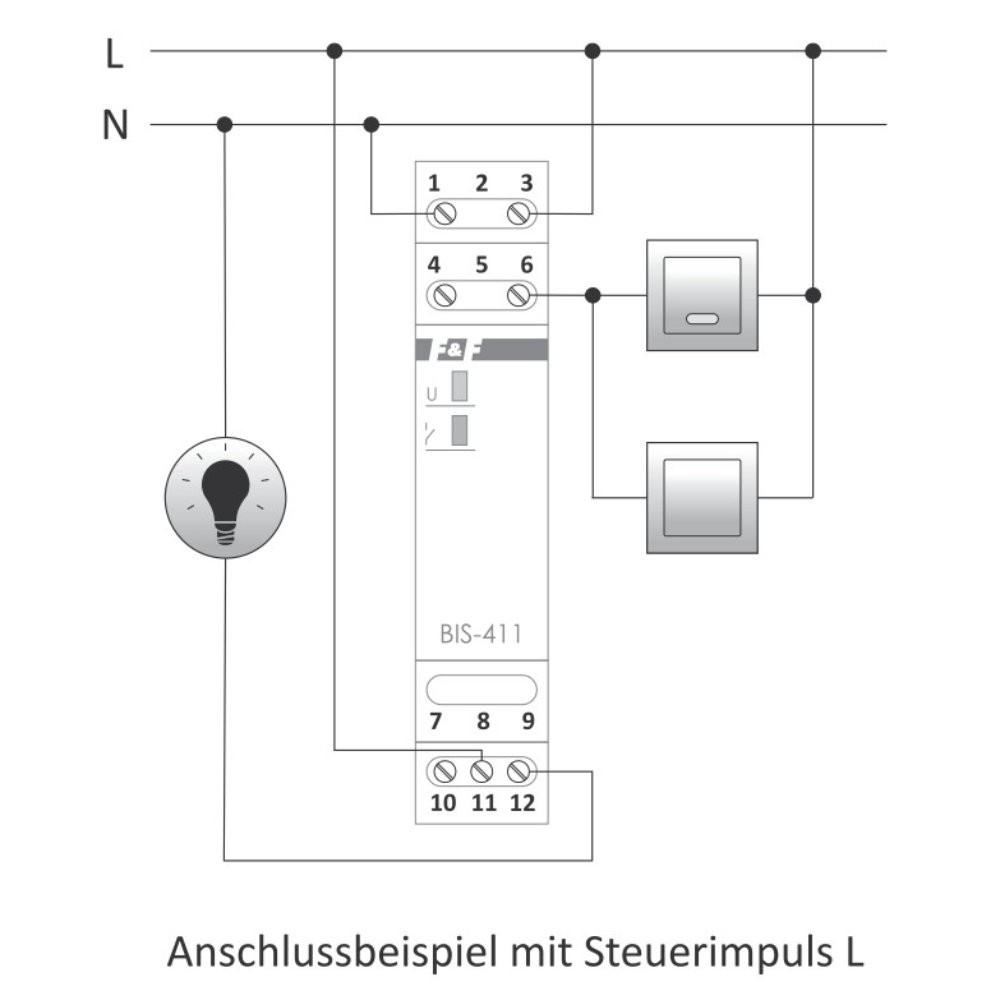

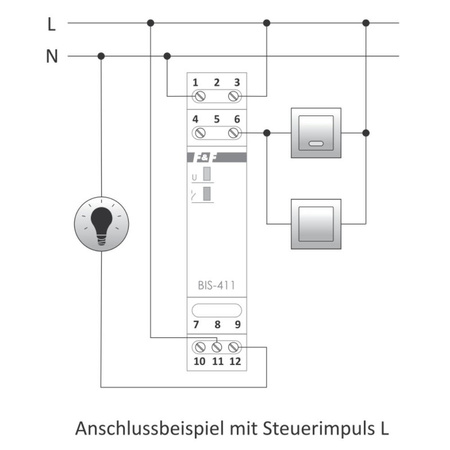

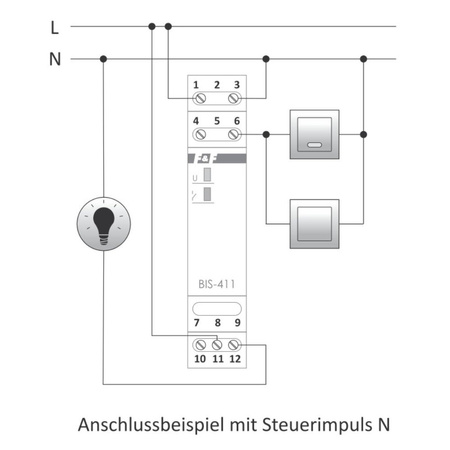

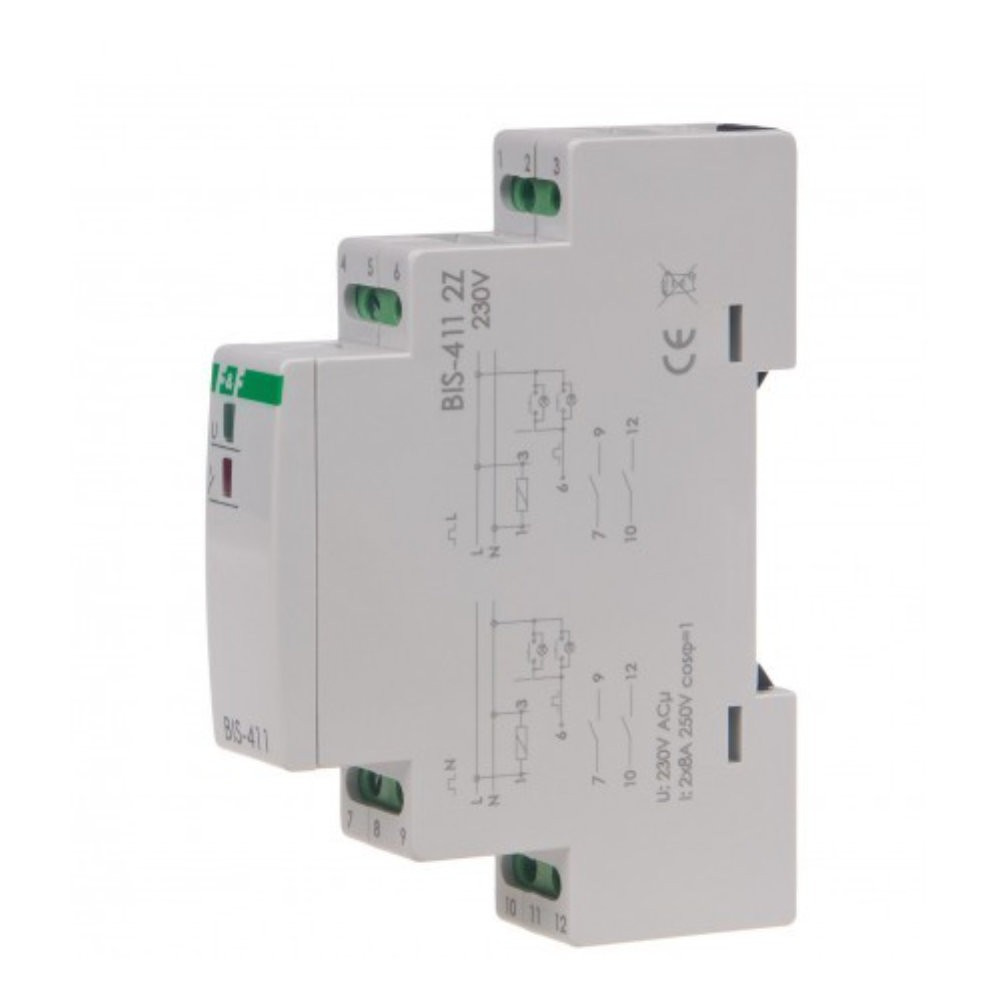

*Die folgende Abbildung zeigt den Schaltplan eines bistabilen Relais:
Der maximale Gesamtbeleuchtungsstrom aller angeschlossenen
Tasten darf 5 mA nicht überschreiten.
| Stromversorgung | 165÷265 V AC |
| Kontakt |
separiert 1×NO/NC |
| Belastungsstrom (AC-1) (max.) |
16 A |
| Strom des Steuerungsimpulses |
5 mA |
| Aktivierungsverzug |
0,1÷0,2 |
| Signalisierung der Versorgung |
grüne LED-Leuchte |
| Signalisierung der Aktivierung |
rote LED-Leuchte |
| Leistungsaufnahme |
Wachezustand - 0,15 W Einschaltungszustand-0,6 W |
| Anschluss |
Schraubenklemmen 2,5 mm² |
| Anzugsdrehmoment |
0,4 Nm |
| Betriebstemperatur | -25÷50°C |
| Abmessungen |
1 Modul (18 mm) |
| Montage |
auf DIN-Schiene (TH-35) |
| Schutzart |
IP20 |
| Anzahl Kanäle | 1 |
| Funktionalität | ON/OFF |
| Hersteller | F&F |
| Symbol |
BIS-411 2Z |
| EAN |
5908312594567 |

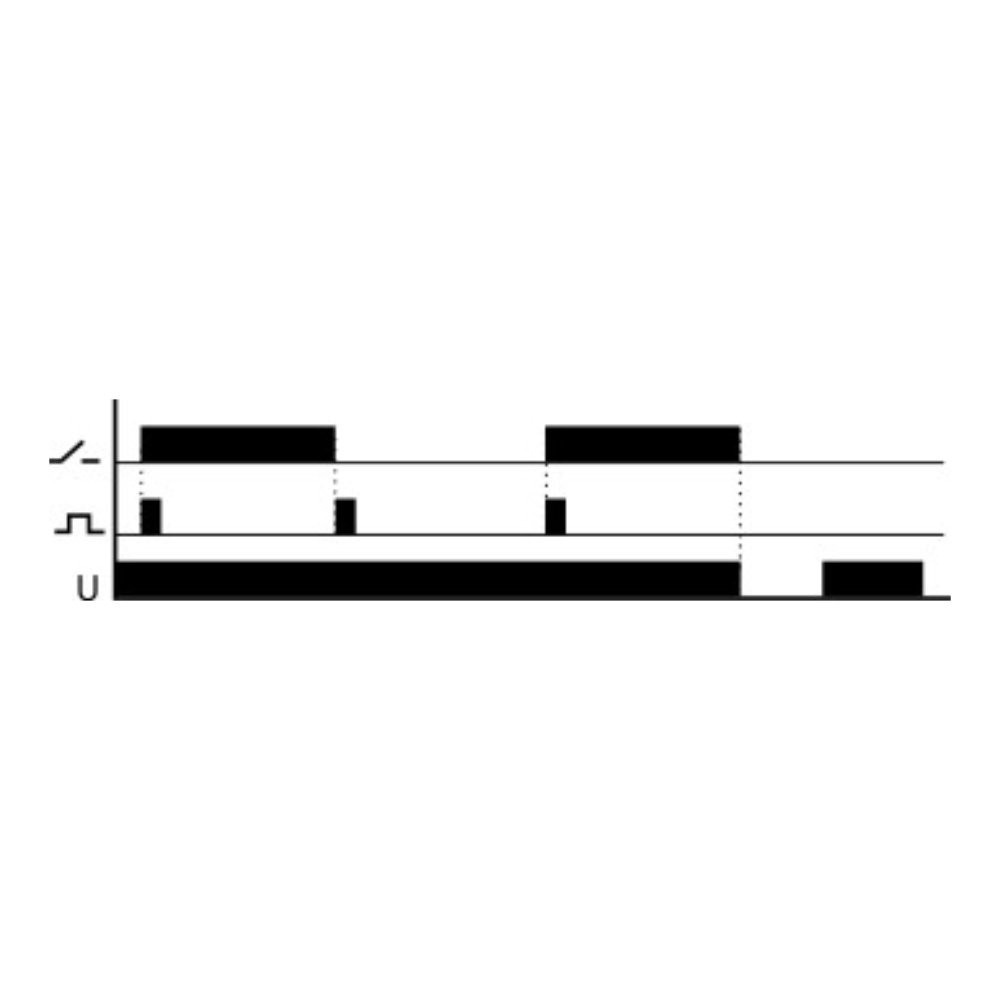

So funktioniert das bistabile Relais::
Das Einschalten des Empfängers erfolgt nach einem Stromimpuls, der durch Drücken einer beliebigen, an das Relais angeschlossenen temporären (Klingel-)Taste ausgelöst wird. Der Empfänger wird nach dem nächsten Impuls oder nach einem Stromausfall ausgeschaltet.

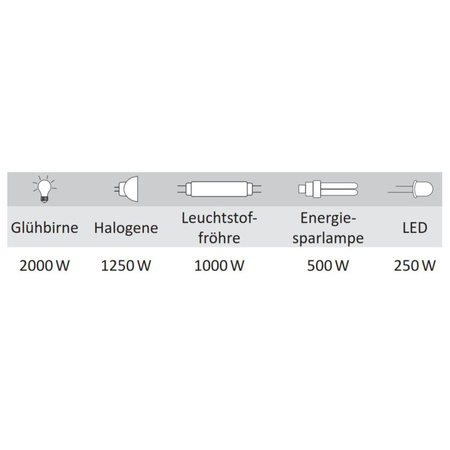

Leistungstabelle:
Die obigen Daten sind Richtwerte und hängen in hohem Maße vom Design eines bestimmten Empfangsgerätes (insbesondere für LED-Lampen, Energiesparlampen, elektronische
Transformatoren und Impulsstromversorgungen), der Schaltfrequenz und den Arbeitsbedingungen ab. Weitere Informationen finden Sie auf der Homepage: www.fif.com.pl.
