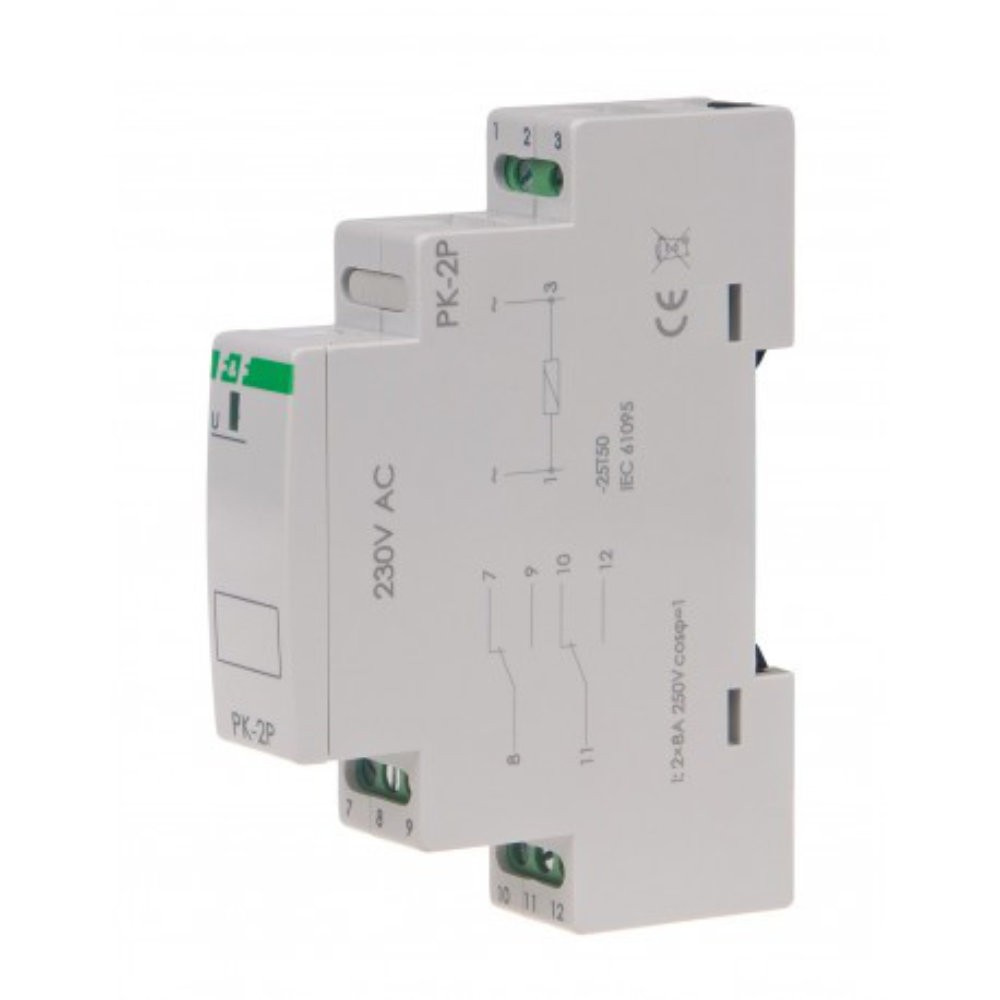

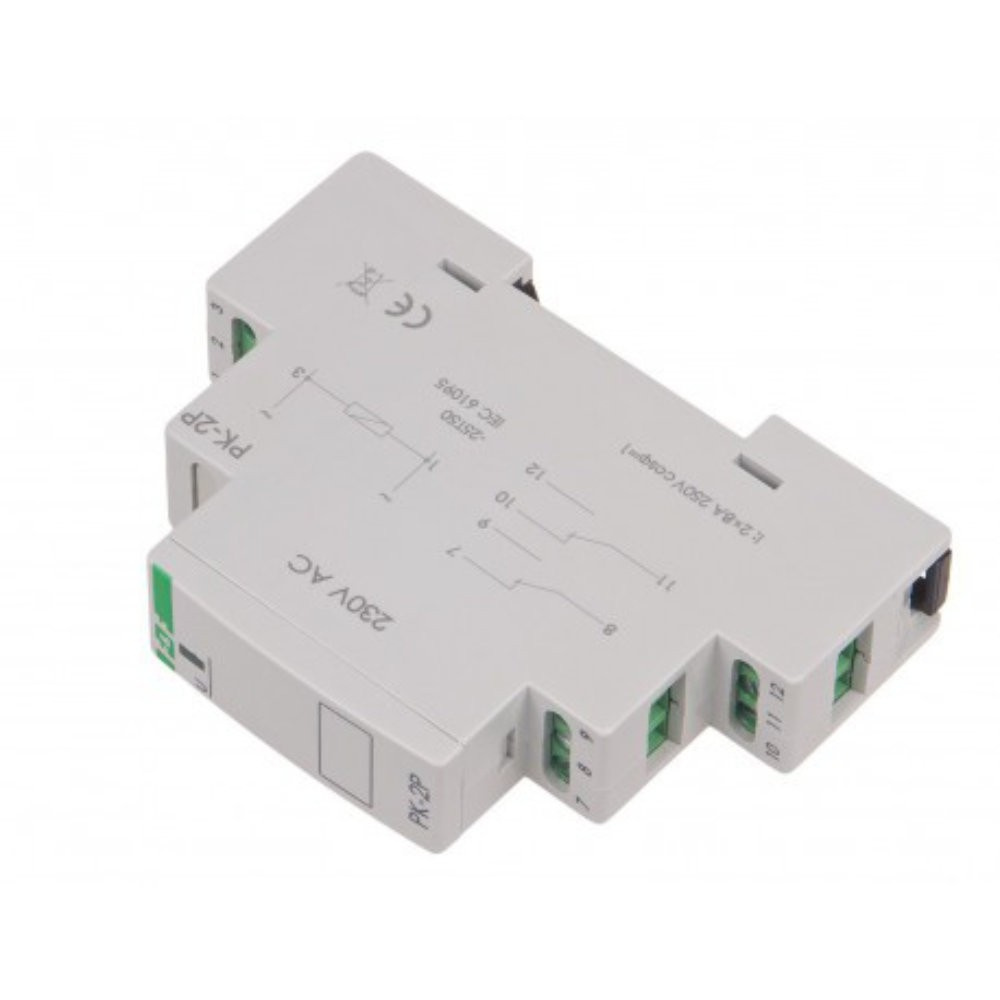

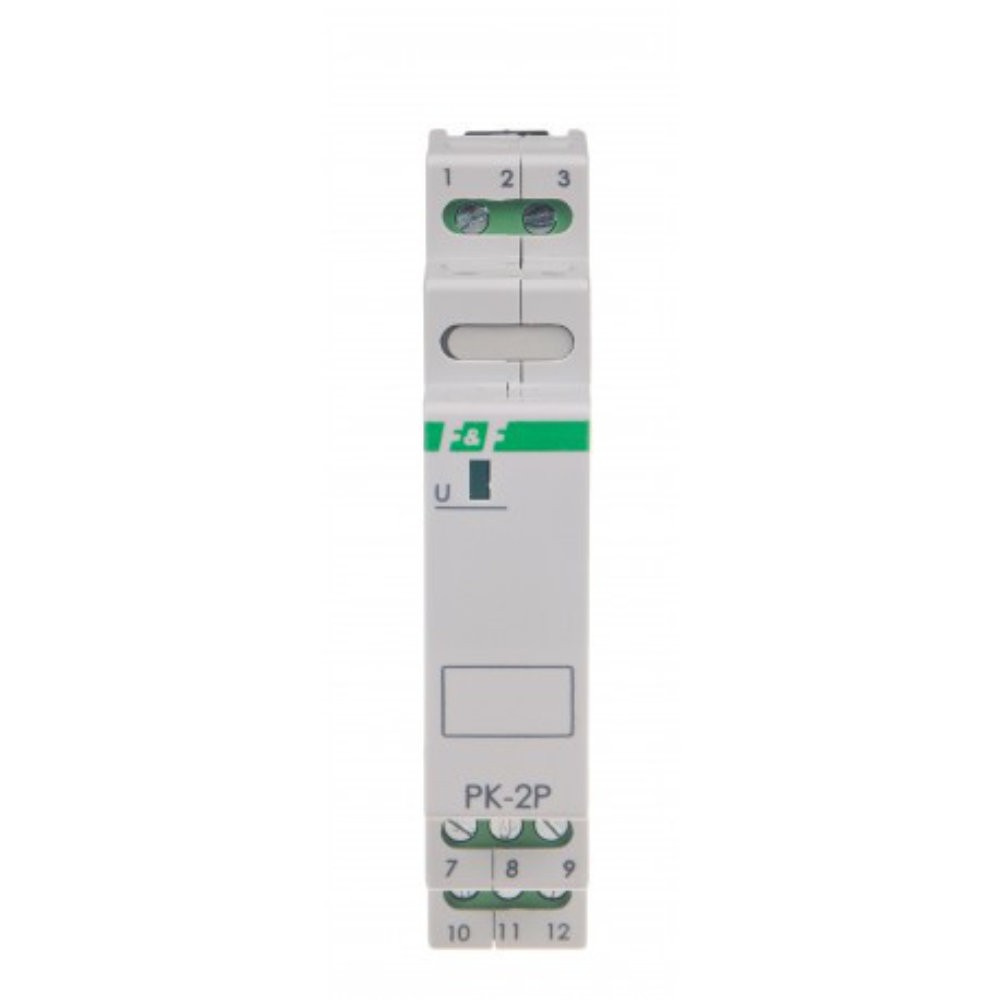

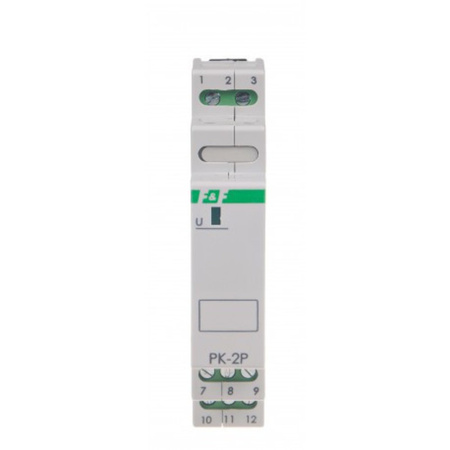

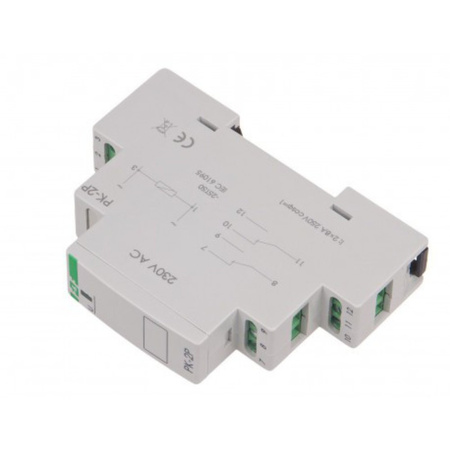

Das elektromagnetische Relais PK-2P-230V dient zur Spannungsübertragung und optischen Anzeige des Vorhandenseins in einem Stromkreis. Liegt die Spannung an der Relaisspule an, wird der Kontakt geschaltet. Der Zustand des Relais wird durch die grüne LED-Leuchte angezeigt. Nach Abklingen der Versorgungsspannung kehrt der Kontakt in seine ursprüngliche Position zurück. Das Relais wird auf einer 35-mm-Schiene montiert. Der Anschluss der elektromagnetische Relais ist eine 2,5mm²-Schraubklemme. Die Betriebstemperatur reicht von -25 ÷ 50 °C. Schutzart IP20. F&F ist einer der größten polnischen Hersteller von hochwertigen elektronischen Geräten.
Montage:
1) Schalten Sie den Strom aus.
2)Befestigen Sie das Relais an einer Schiene im Schaltkasten.
3) Schließen Sie die Spannungsversorgung an die Klemmen 1-3 an.
4) Schließen Sie den Stromversorgungskreis des gesteuerten Empfängers über die Kontakte 8-9 und 11-12 (Schließer)an.

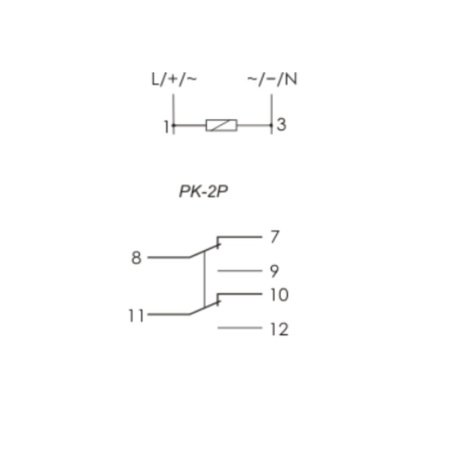

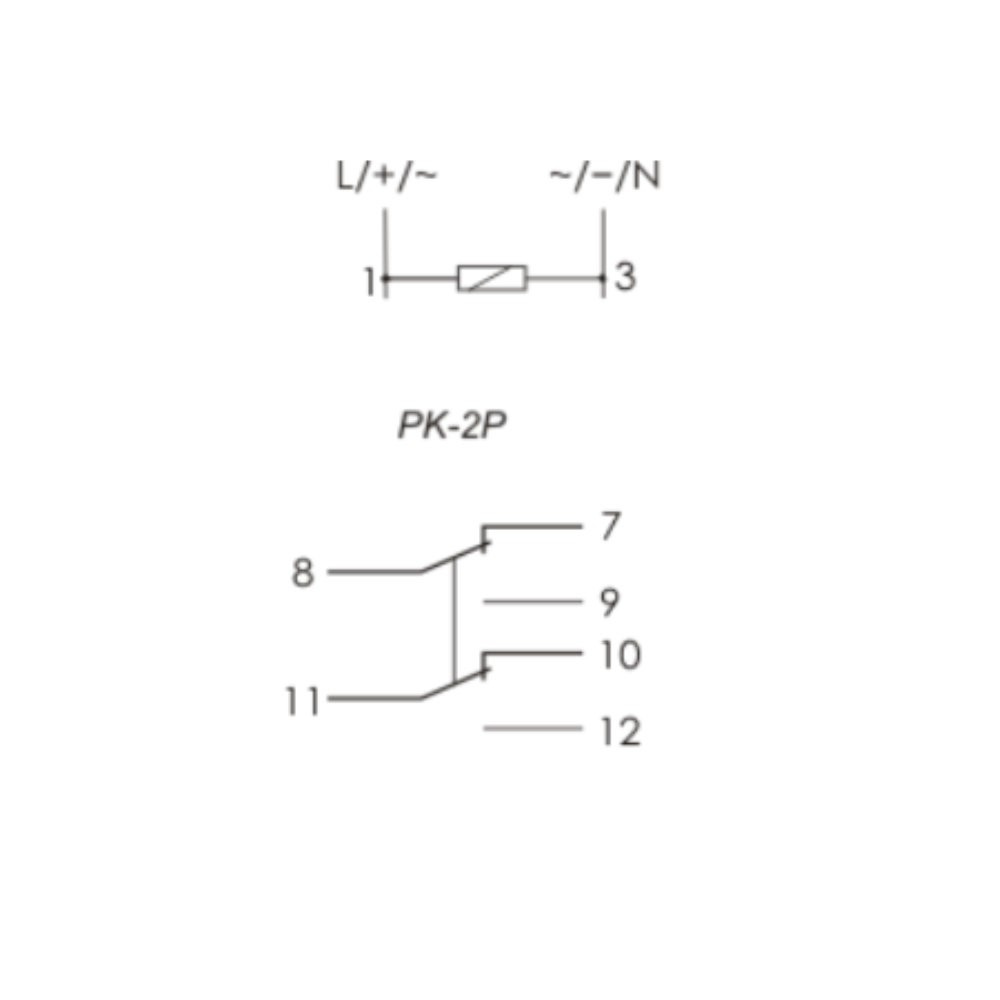

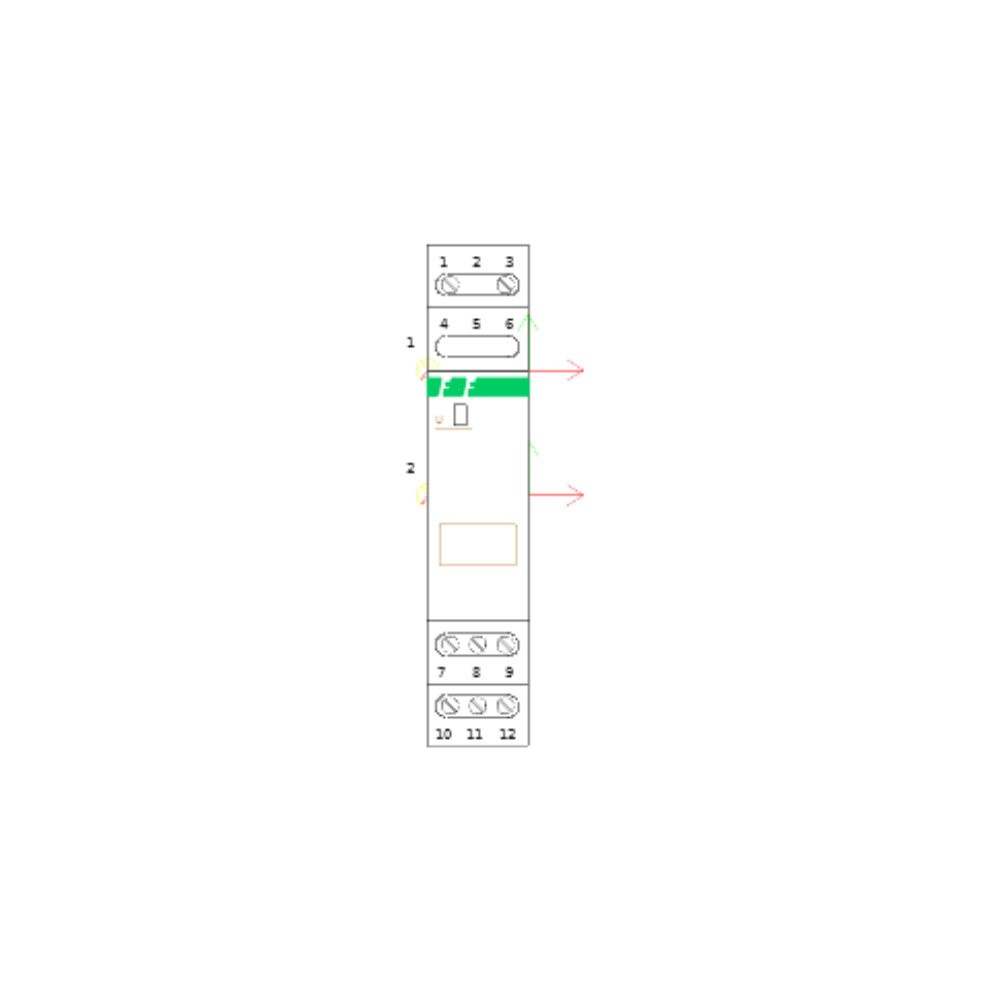

* Das folgende Diagramm zeigt das Anschlussschema des elektromagnetischen Relais:
| Anschlussspannung |
230 V AC |
| Maximaler Laststrom: | 2 x 8 A* |
| Kontakt | 2 x NO/NC |
| Verwendungsart | AC-7a |
| Isolierspannung | 400 V |
| Stoßspannung |
Kontakte - 2,5kV Spule Kontaktöffnung - 1,2kV |
| Befestigungsfestigkeit | 3 kV |
| Stromaufnahme: | 25mA |
| Antwortzeit | <40 ms |
| Ausschaltzeit | <20ms |
| Mechanische Haltbarkeit | min. 5 x 10^6 Zyklen |
| Elektrische Haltbarkeit | min. 1 x 10^5 Zyklen |
| Maximale Stromaufnahme: |
25 m A |
| Arbeitstemperatur: |
-25 ÷ 50 °C |
| Anschluss: |
Schraubenklemmen 2,5mm² |
| Anzugsdrehmoment: | 0,4 Nm |
| Abmessunge: |
1 Module (18mm) |
| Montage |
Hutschiene TH-35 mm |
| IP-Schutzklasse: | IP20 |
| Hersteller | F&F |
| Symbol |
PK-2P/230V |
| EAN |
5908312595526 |
