F&F Spannungsrelais für Photovoltaikanlagen programmierbar einphasig 16A 5077

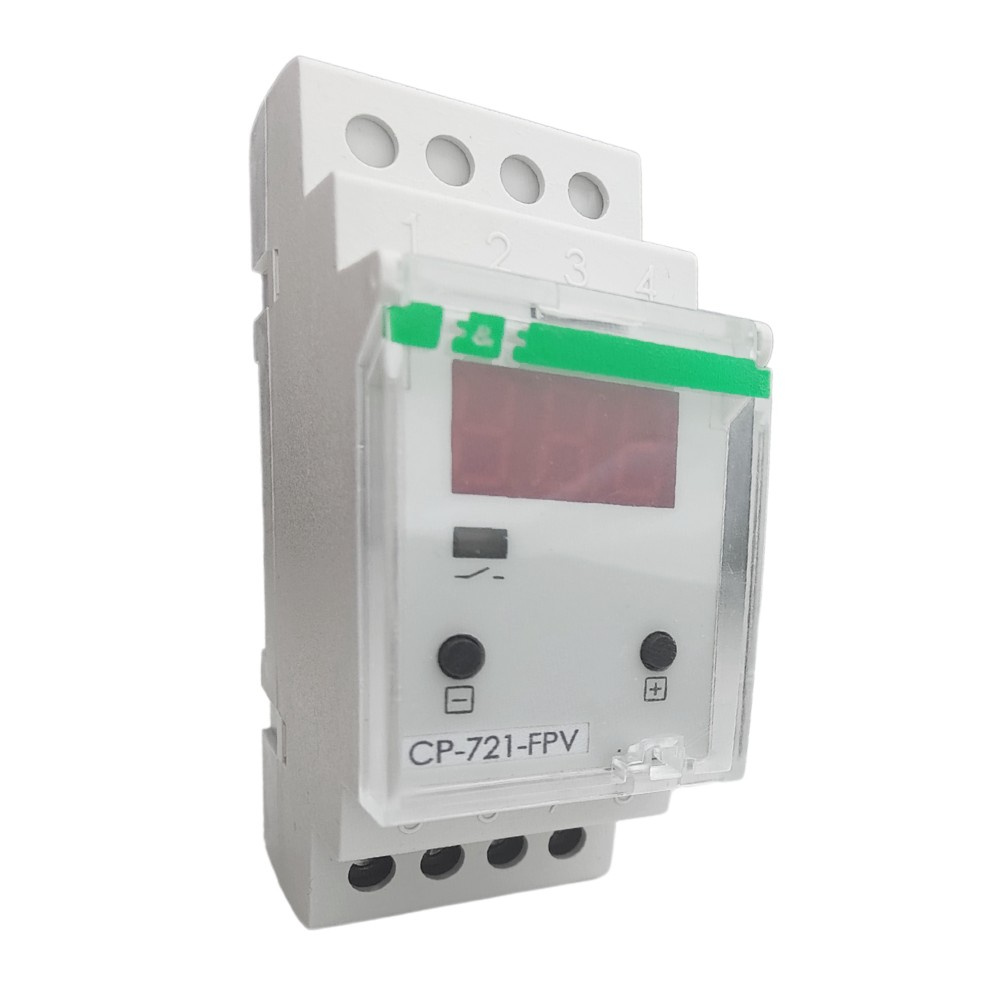

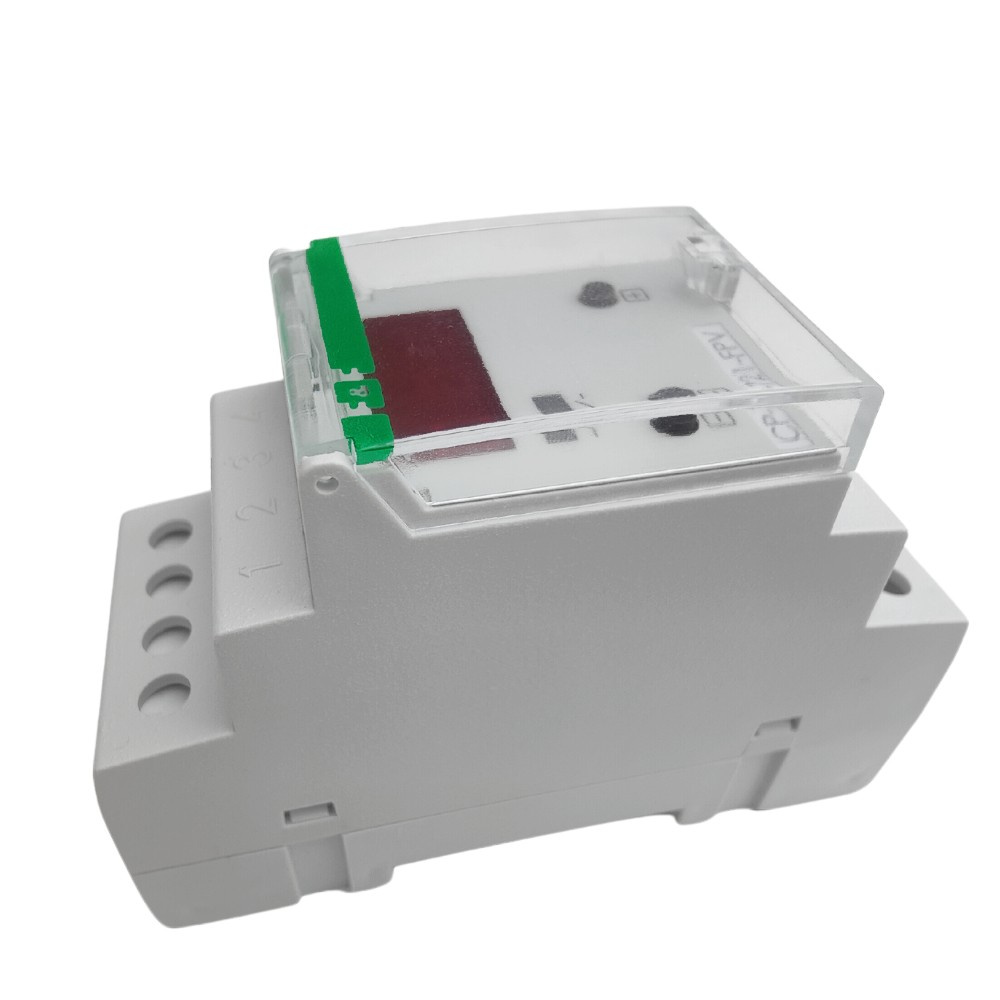

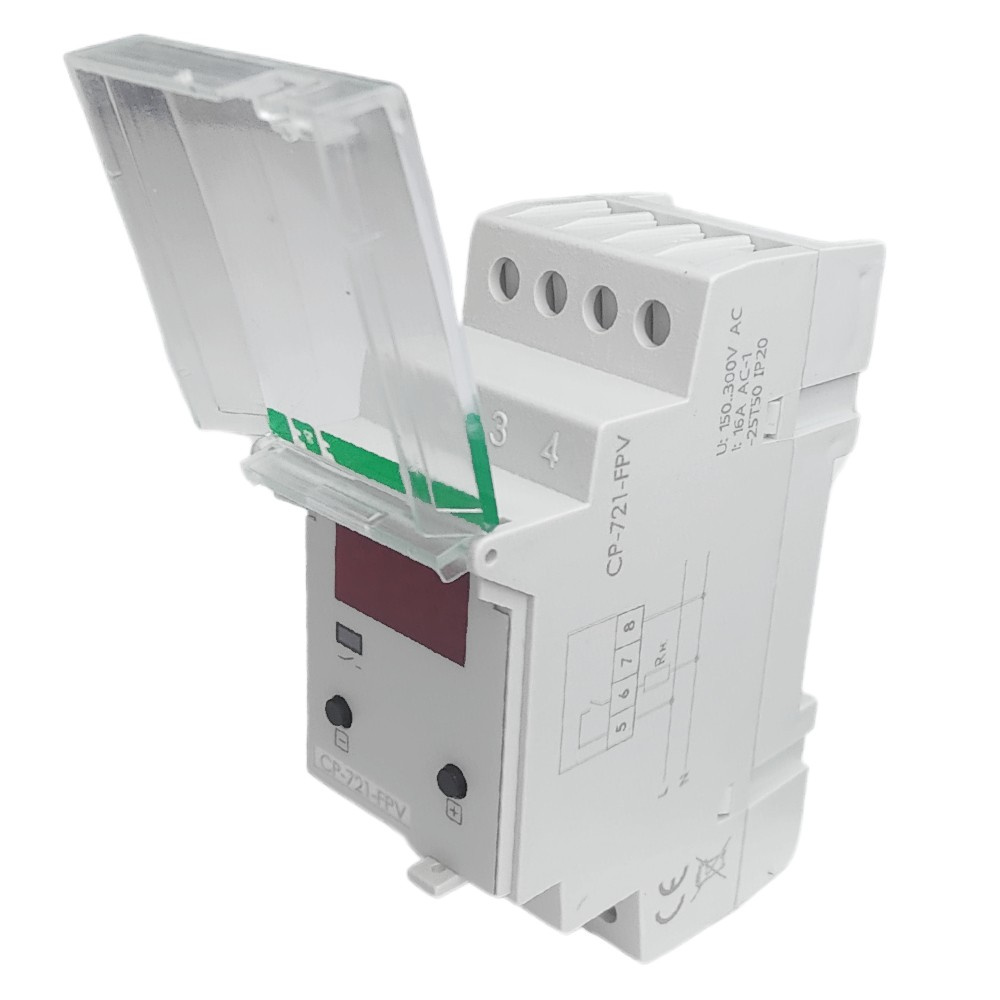

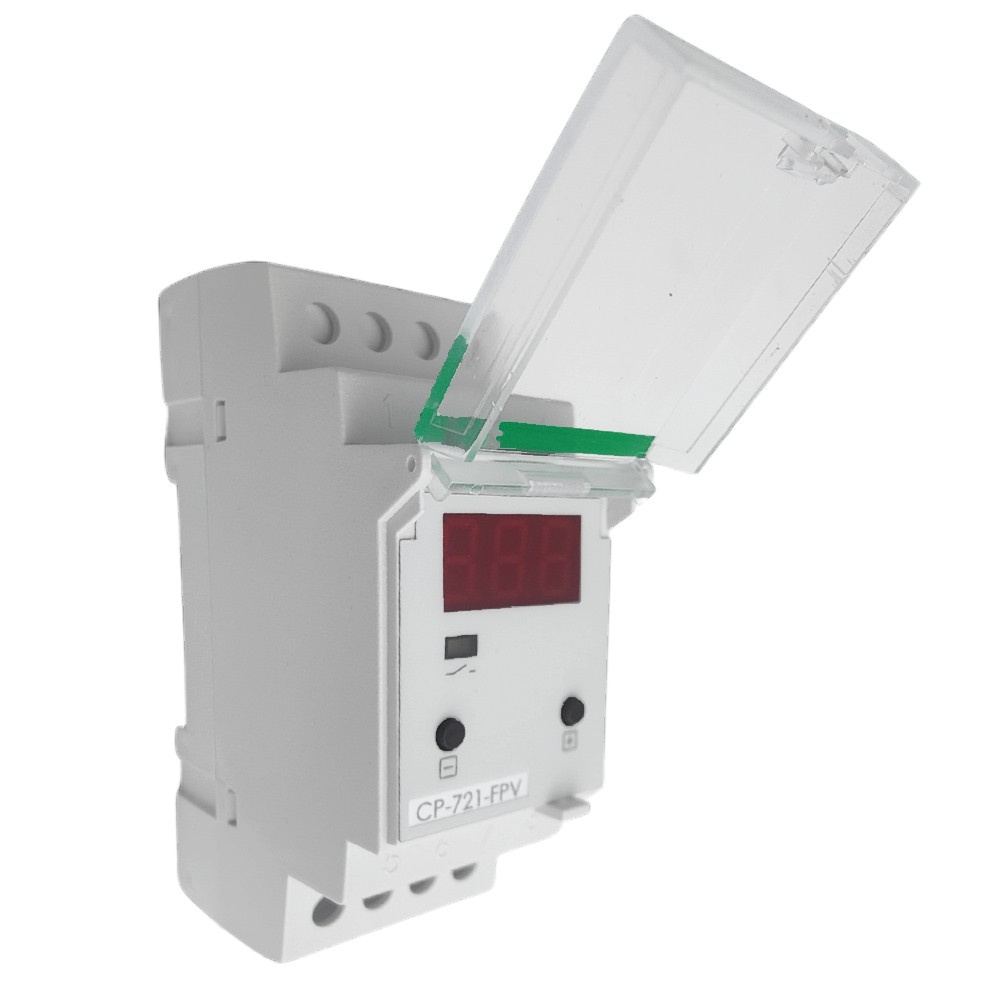

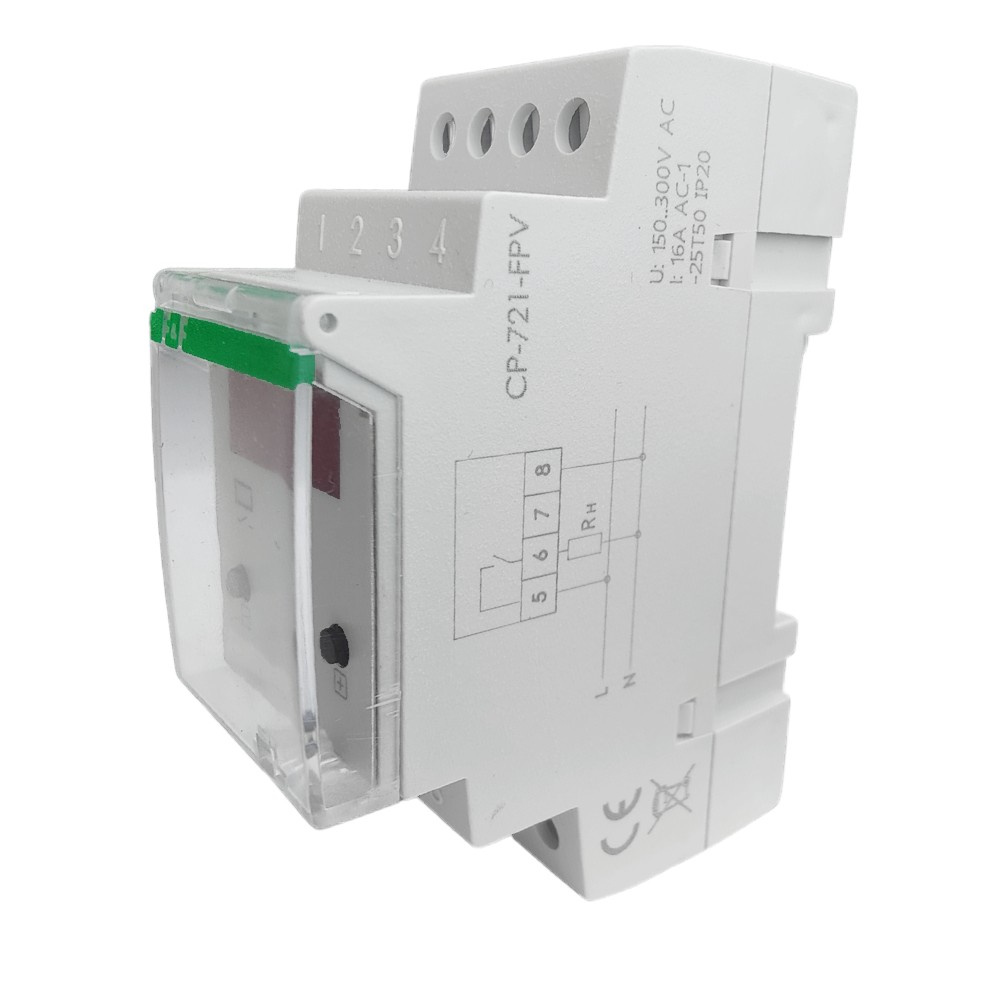

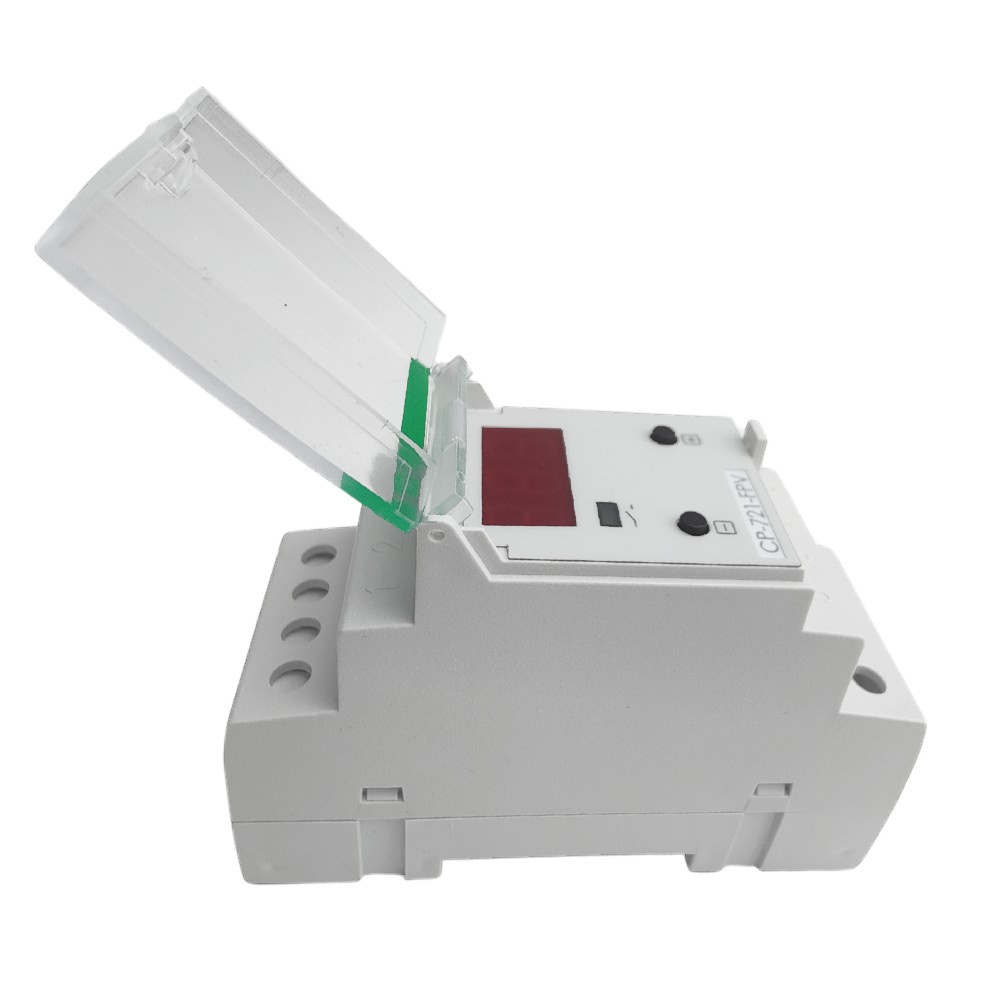

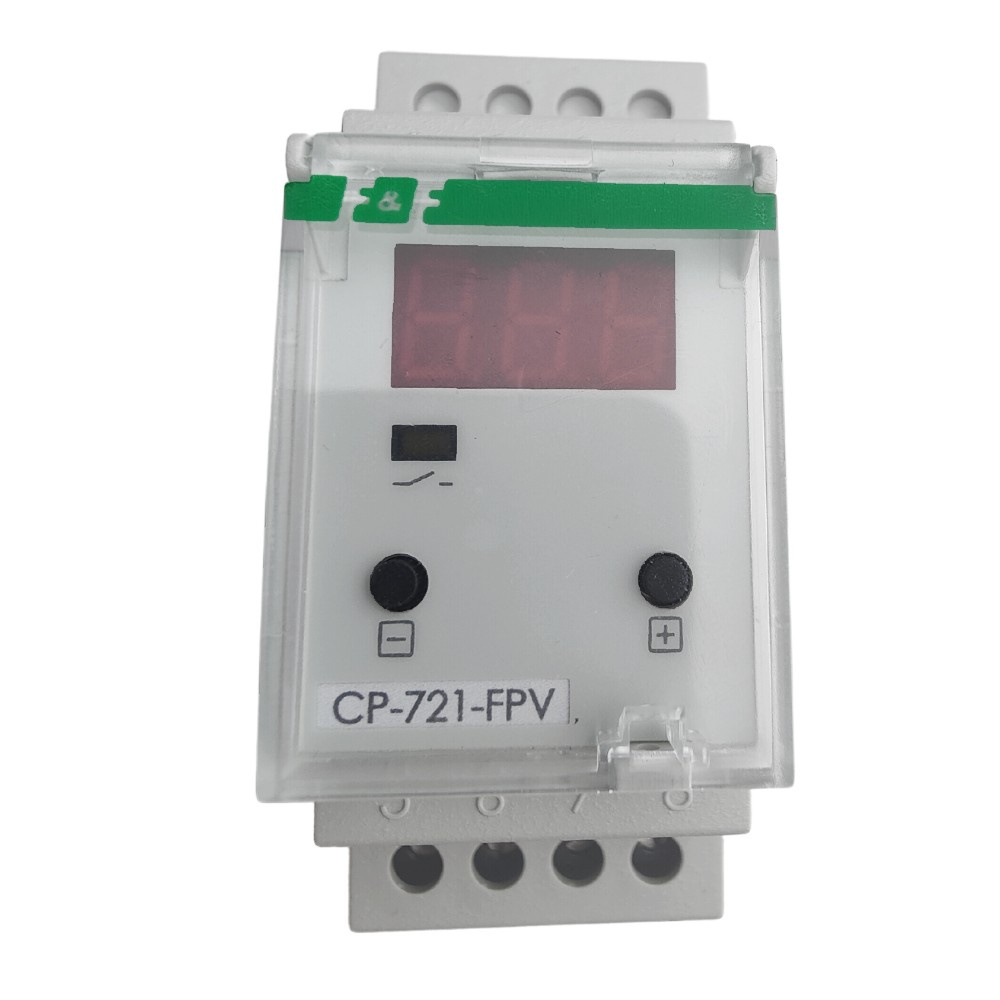

Spannungsrelais CP-721-FPV für photovoltaische Anlagen

Das Spannungsrelais in der Photovoltaikanlage verhindert die Abschaltung des Wechselrichters und erhöht den Eigenverbrauch von Strom in der Hausinstallation.

Bei Erkennung einer Überschreitung des eingestellten Spannungsniveaus schaltet das Ausgangsrelais ein, mit dessen Hilfe ein zusätzlicher Verbraucher (z.B. ein Heizkessel) eingeschaltet werden kann, wodurch der Eigenverbrauch der Energie in der Hausinstallation erhöht und das Risiko einer Abschaltung des Photovoltaik-Wechselrichters aufgrund einer zu hohen Netzspannung verringert wird.

Das Relais verfügt über einen Thermoschutz, der verhindert, dass die sichere Temperatur im Inneren des Geräts überschritten wird.

Funktionen des einphasigen Spannungsrelais:

• Einschalten des Ausgangskreises bei Spannungsüberschreitung, Ausschalten bei Spannungsabfall.
• Präzise Einstellung der Einschaltspannung.
• Programmierbare Verzögerung für das Ein- und Ausschalten des Relais.
• Programmierbare Spannungshysterese für das Abfallen des Relais.
• Direkte Ansteuerung von Lasten bis zu 16A.
• LED-Anzeige zur laufenden Spannungsüberwachung.

Betrieb des Relais:

• Das Relais CP-721-FPV überwacht kontinuierlich die Netzspannung.
• Der gemessene Spannungswert wird auf dem Display an der Vorderseite des Geräts angezeigt.
• Wird eine Überschreitung der eingestellten Spannung Uon festgestellt, beginnt der Überspannungs-Countdown.
• Wird die Spannung länger als der voreingestellte Uon-Wert überschritten, schaltet das eingebaute Relais ein.
• Das Einschalten des Relais wird durch das Aufleuchten der gelben LED unterhalb des Displays signalisiert.
• Die Bedingung für das Ausschalten des Relais ist ein Absinken der Netzspannung unter den Wert (Uon - hys), wobei diese Spannung für die im Parameter tof eingestellte Zeit unter dem voreingestellten Wert bleiben muss.

Technische Daten:

• Typ: einphasig
• Versorgungsspannung: 150÷300V AC
• Schaltspannung der Kontakte: 245÷265 V/Schritt 1V
• Hysterese der Kontaktabschaltung: 1÷10 V/Schritt 0,5V
• Verzögerung der Kontaktschaltung: 0÷999 s/Schritt 1s
• Verzögerung der Kontaktausschaltung: 0÷999 s/Schritt 1s
• Ausführendes Element: Relais
• Maximaler Laststrom: 16A
• Konfiguration der Kontakte: 1x Schließer NO
• Trennung der Kontakte : JA
• Anzeige des Kontaktstatus: LED rot
• Anzeige: 3 × Segment-LED 5 × 9 mm
• Messgenauigkeit: ±1 V
• Anschluss: Schraubklemmen 2,5 mm² (Draht); Schraubklemmen 4,0 mm² (Draht)
• Anzugsdrehmoment: 0,5 Nm
• Leistungsaufnahme: 0,8W
• Betriebstemperatur: -25 ÷ 50 °C
• Abmessungen: 2 Module (35 mm)
• Montage: auf einer Schiene 35 mm
• Schutzart: IP20
• Hersteller: F&F
