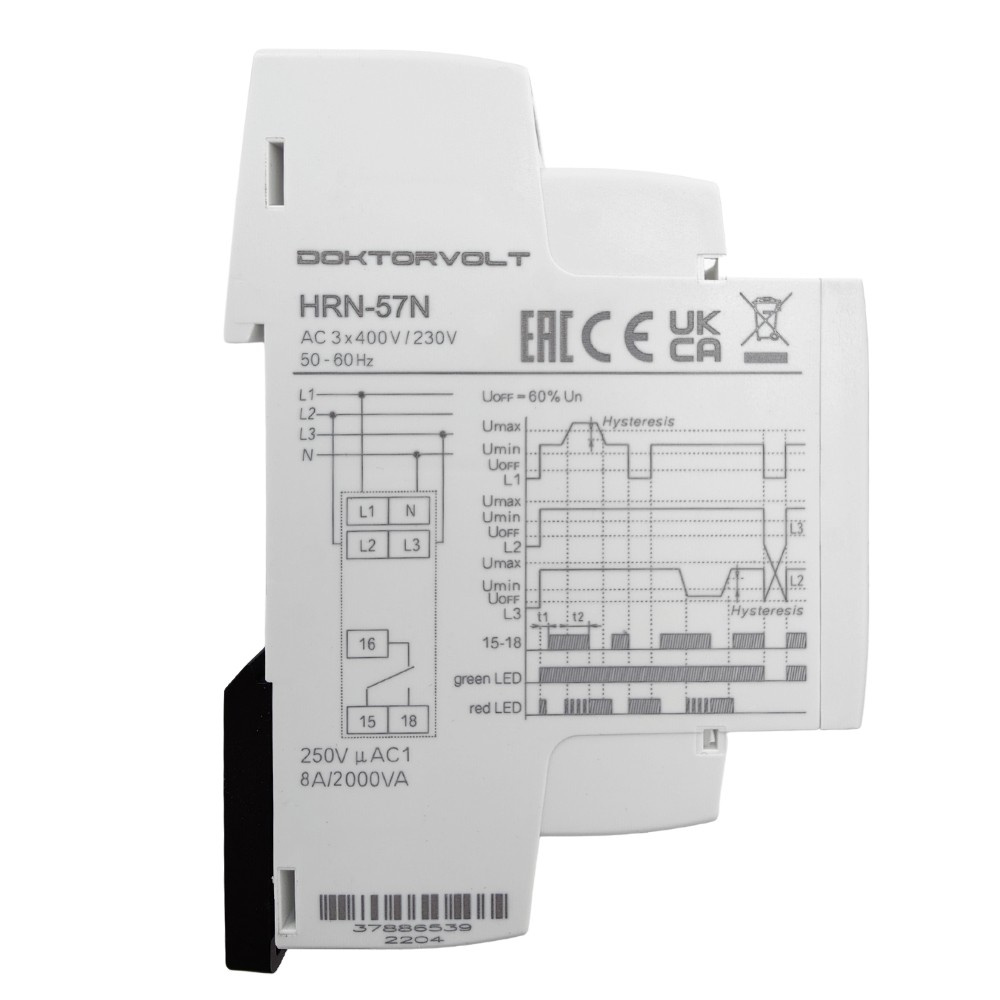

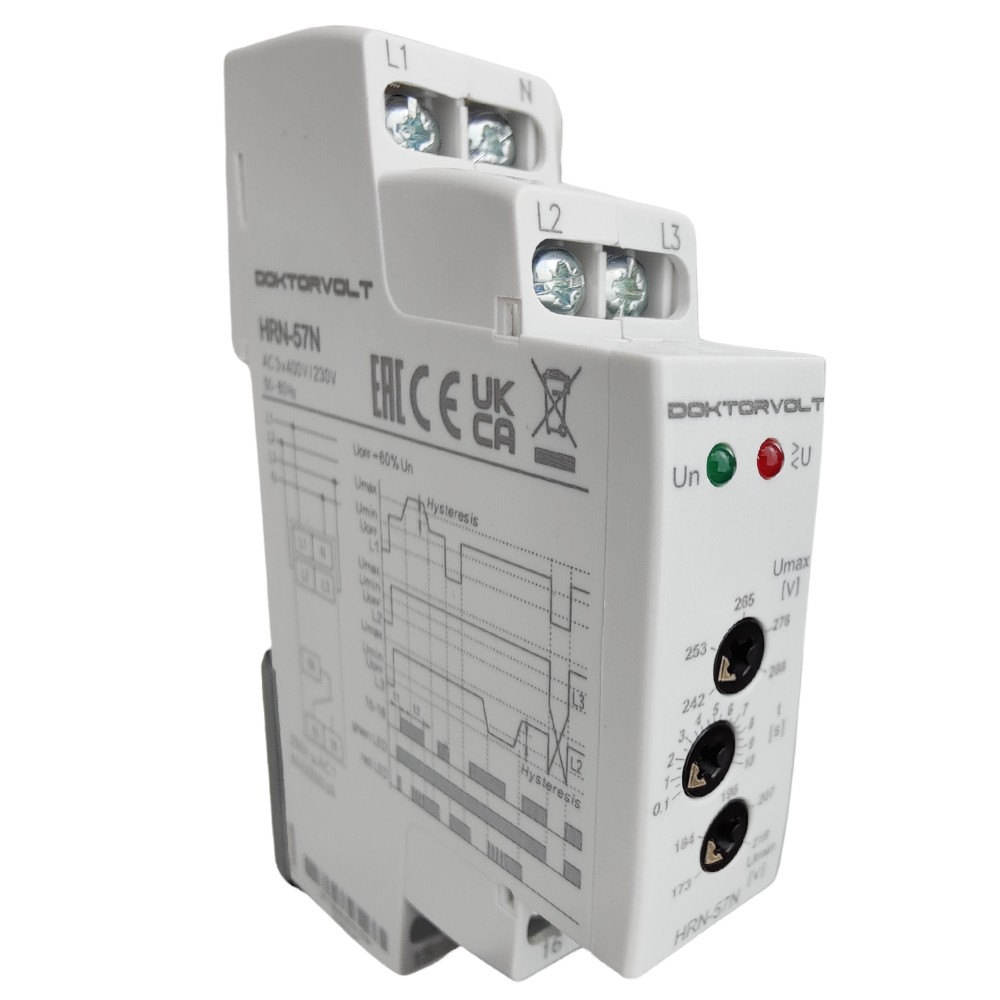

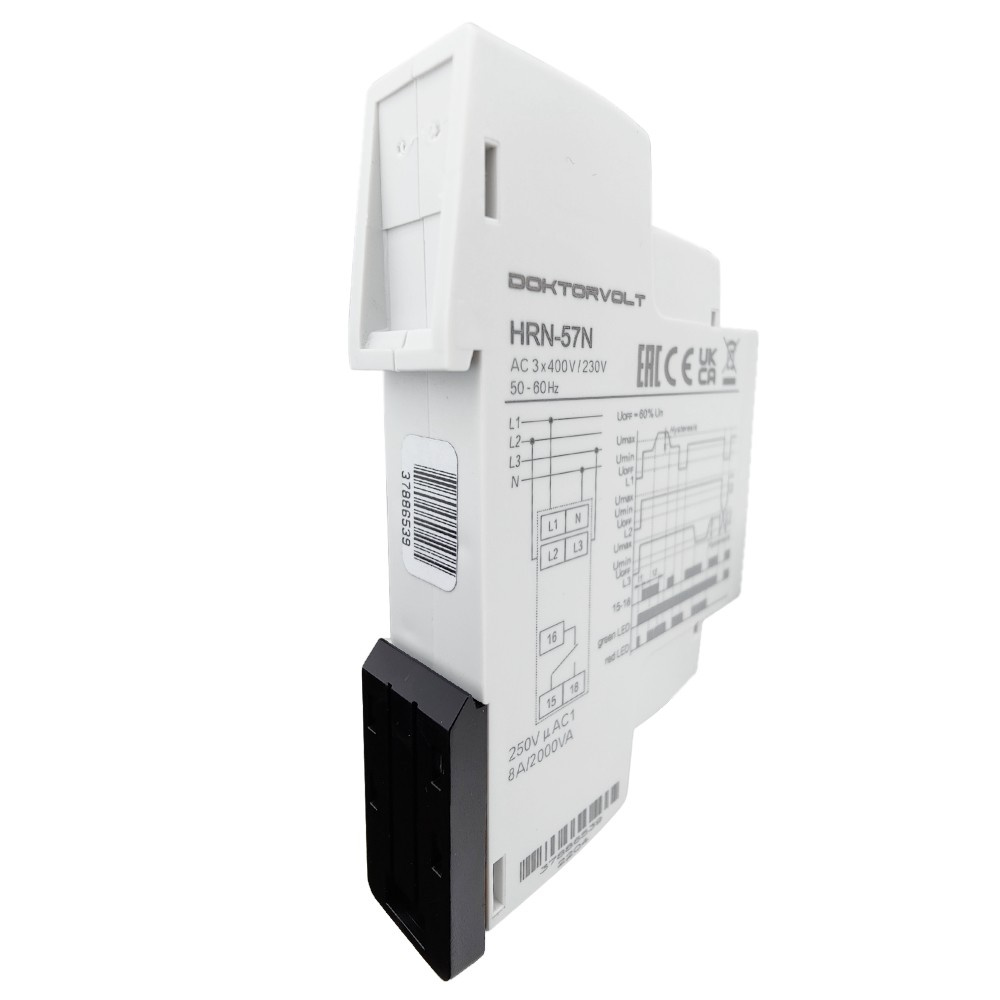

ELKO Relais für Spannungsüberwachung 3-Phasen HRN-57N Überwachungsrelais 7249

Relais zur Überwachung von Überspannungen und Unterspannungen in 3-Phasen Netzen für einen umfassenden Schutz Ihrer Geräte

Innovatives Spannungsüberwachungsrelais im 3-Phasen Netz, im Verteilerschrank. Dadurch wird das Risiko von Störungen und Ausfällen minimiert.

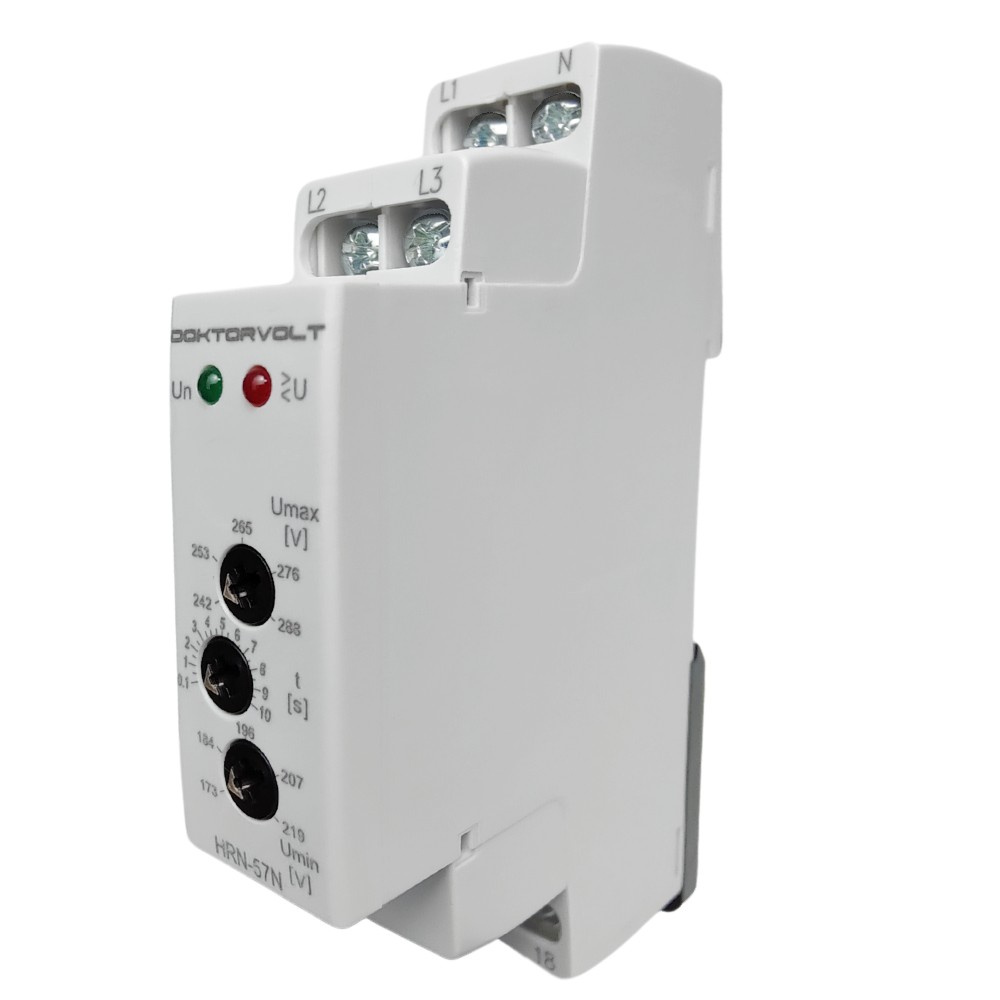

Einstellbarer oberer und unterer Grenzwert der Spannung, bei dem die Relaiskontakte abgeschaltet werden.

Durch die Funktion der einstellbaren Verzögerung werden kurzzeitige Spannungsspitzen und Stromausfälle vermieden.

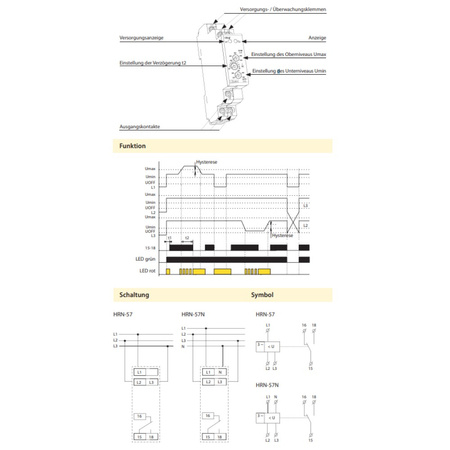

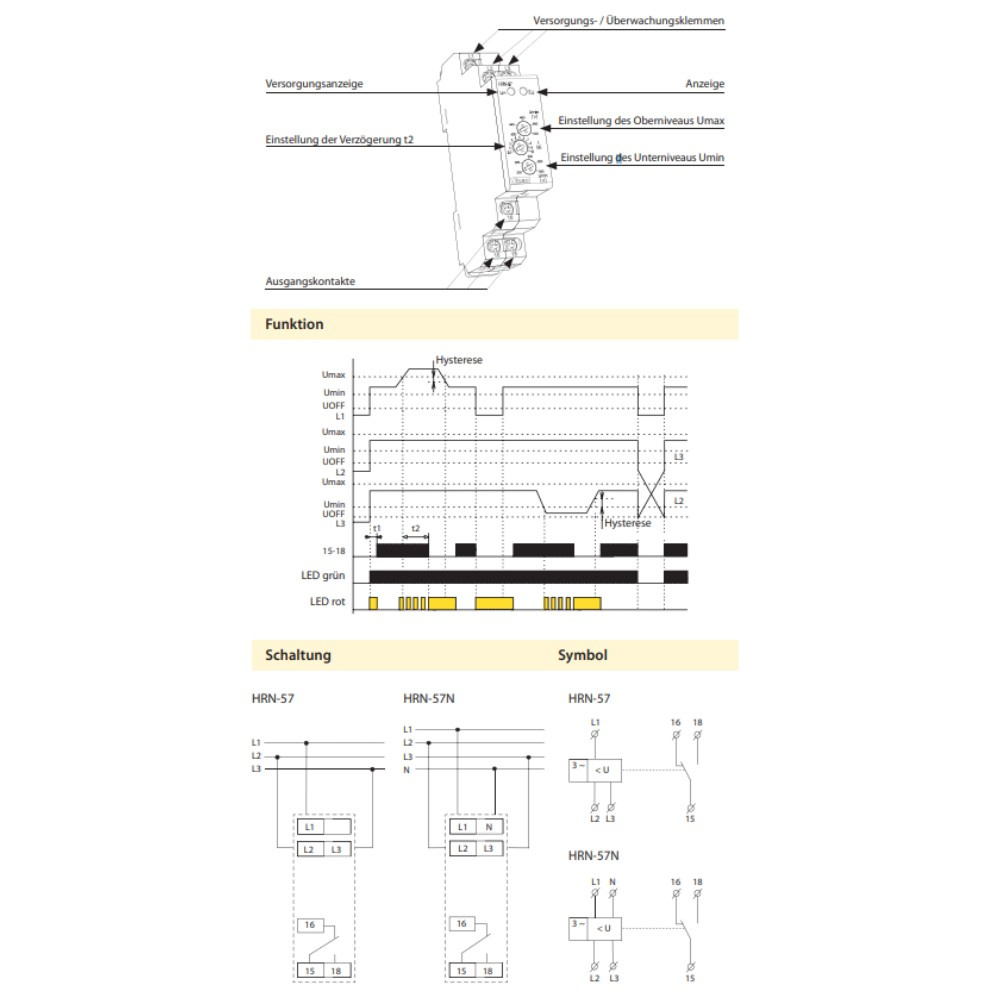

Im Normalfall, wenn die Spannung zwischen den eingestellten Grenzwerten liegt, bleibt die rote LED aus. Wird die Spannung überschritten oder fällt sie ab, trennt das Relais automatisch die Kontakte und die rote LED beginnt zu leuchten, was einen Fehlerzustand anzeigt. Während die Verzögerungszeit abläuft, blinkt die LED und ermöglicht eine schnelle Reaktion auf mögliche Fehler.

Wenn die Versorgungsspannung unter 60% des Nennwerts (UOFF, unterer Grenzwert) fällt, schaltet das Relais die Kontakte sofort und ohne Verzögerung ab.

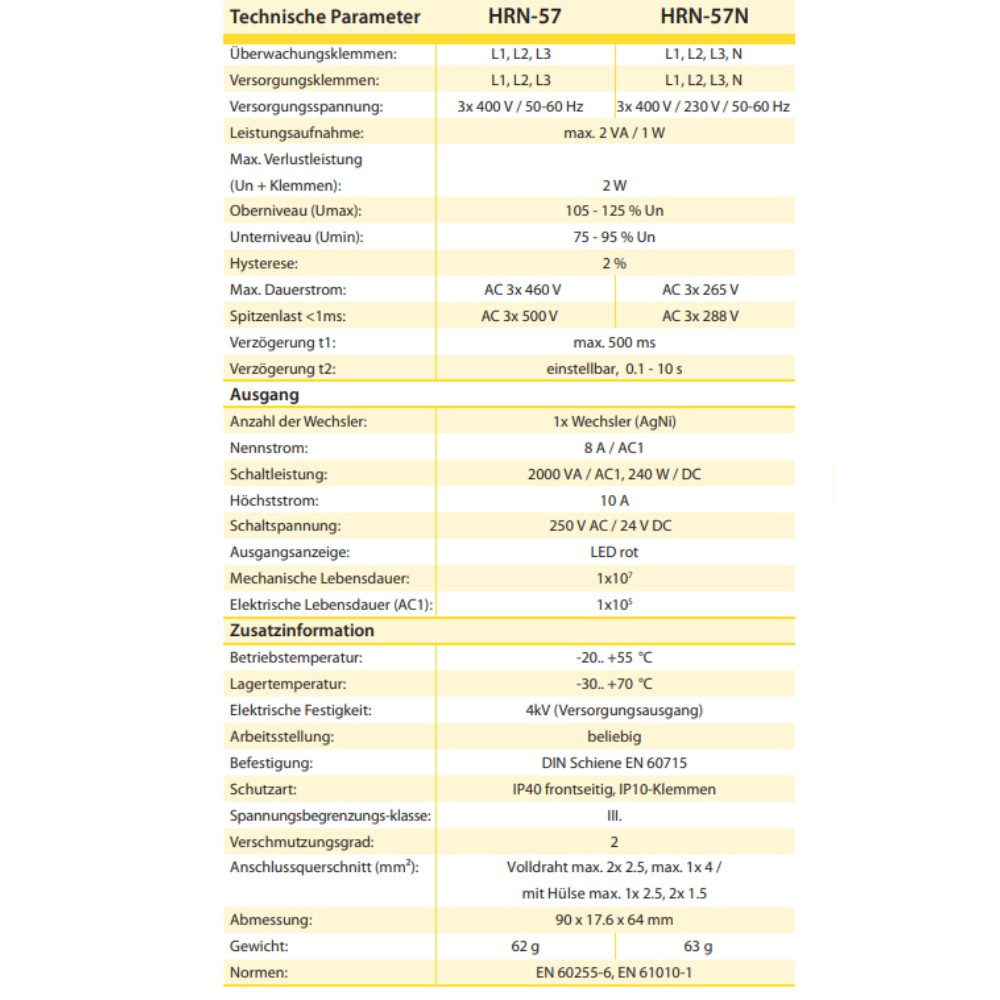

Technische Daten:

• Überwachungsklemmen: L1, L2, L3, N
• Versorgungsklemmen: L1, L2, L3, N
• Versorgungsspannung: 3x 400V / 230 V / 50-60 Hz
• Leistungsaufnahme: max. 2 VA / 1 W
• Max. Verlustleistung (Un + Klemmen): 2W

Ausgang:

• Anzahl der Kontakte: 1x CO (AgNi)
• Nennstrom: 8A / AC1
• Schaltleistung: 2000 VA / AC1, 240 W / DC
• Höchststrom: 10A

• Nennspannung: 250V AC / 24V DC
• Ausgangsanzeige: LED rot

Weitere Daten:

• Arbeitstemperatur: -20 .. +55 °C

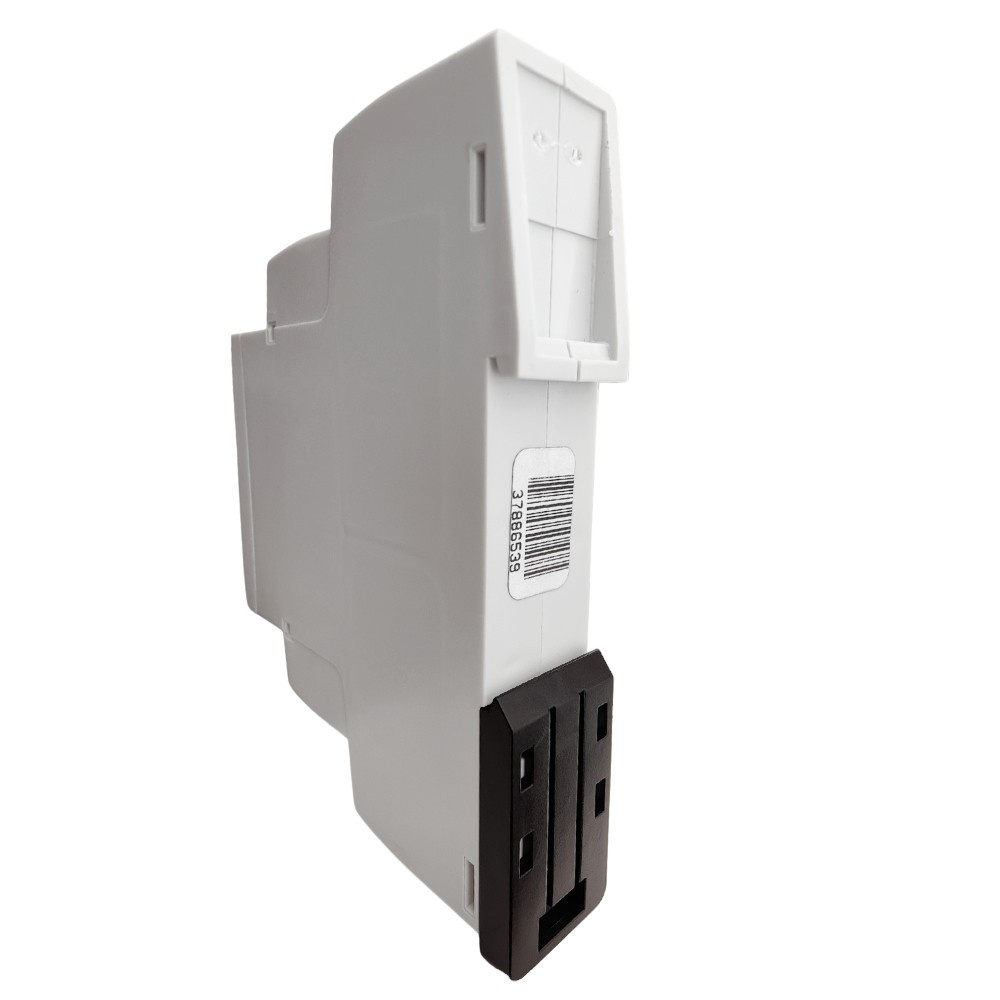

• Montage: DIN-Schiene EN 60715
• Gehäuseschutzart: IP10 Klemmen, IP40 frontseitig
• Abmessungen: 90 x 17.6 x 64 mm
• Normen: EN 60255-1, EN 60255-26, EN 60255-27
• Hersteller: ELKO
