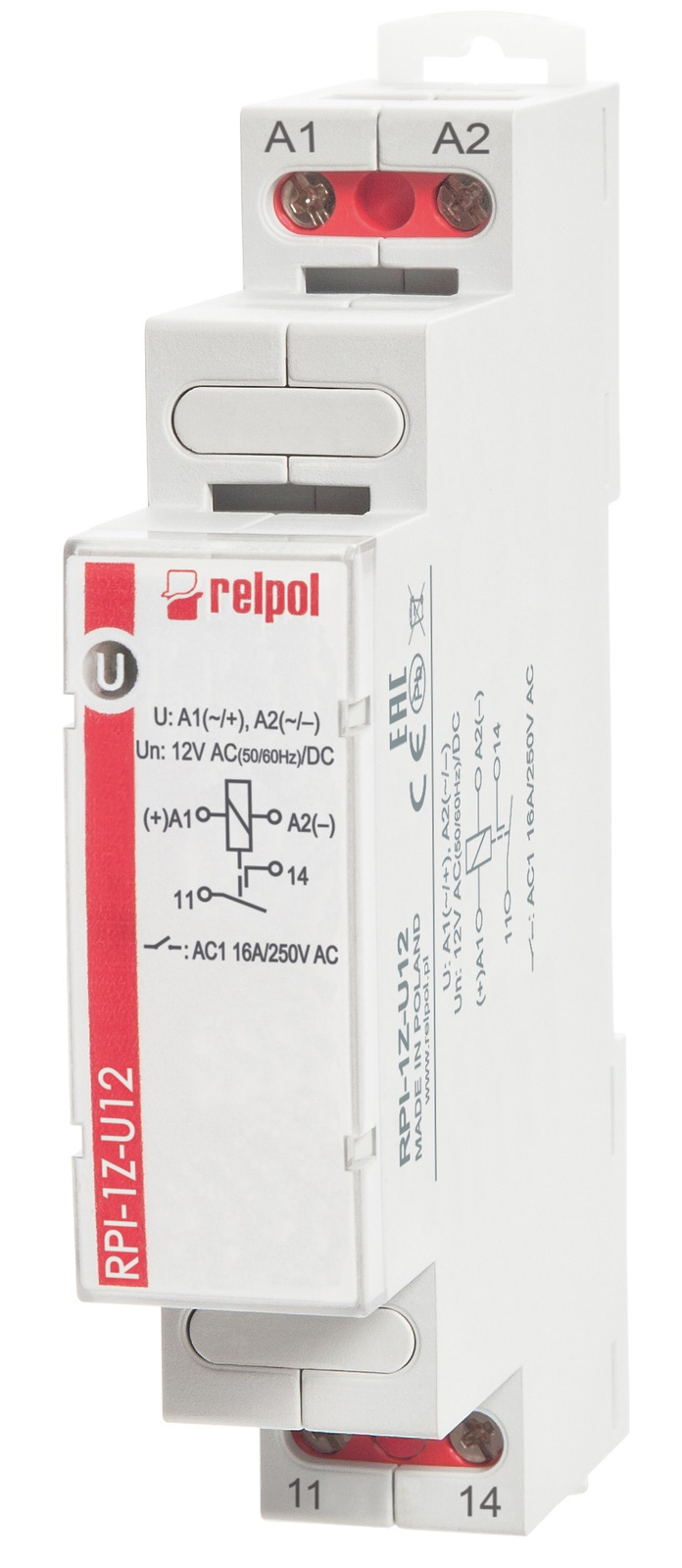

RPI-1Z-U12 Installationsrelais 1Z, 16A, 12 V AC/DC, AgSnO2

Elektromagnetisches Relais im Gehäuse eines Installationsmoduls mit einer Breite von 17,5 mm und einer Tiefe von 90 mm. Es verfügt über einen Schließkontakt (1Z) mit einer Belastbarkeit von 16A und einer Spulenspannung von 12 V AC/DC. Hergestellt aus AgSnO2-Material, bietet es eine hohe Haltbarkeit und Zuverlässigkeit im Betrieb.

Das Gerät unterstützt Steuerspannungen Us für DC und AC 50 Hz im Bereich von 10,2 V - 13,2 V. Der Nennstrom AC1 beträgt 16 A / 250 V AC und der Nennstrom DC1 16 A / 24 V DC, was einen breiten Einsatz in verschiedenen elektrischen Installationen ermöglicht. Die Montage auf einer 35 mm Schiene erleichtert die Integration in bestehende Systeme.

Das Relais verfügt über ein EAC-Zertifikat und erfüllt die Normen für Zeitrelais, Überwachungsrelais und Kontrollleuchten. Es wiegt 0,06 kg, ist 64,6 mm hoch und hat die Schutzart IP20. Das Gerät ist unpolarisiert und verfügt über eine Schraubverbindung sowie eine Zwangsführung des Kontakts.

Technische Spezifikation:

• Index: 863367

• Art der Versorgungsspannung: AC/DC

• Spulenspannung: 12 V

• Kontaktmaterial: AgSnO2

• Kontaktkonfiguration: 1Z

• Nennstrom AC1: 16 A / 250 V AC

• Nennstrom DC1: 16 A / 24 V DC

• Nennspannung der Kontakte: 300 V AC

• Anschlussart: Montage auf 35 mm Schiene

• Tiefe: 90 mm

• Breite: 17,5 mm

• Höhe: 64,6 mm

• Gewicht: 0,06 kg

• ETIM-Klasse: EC001652

• CN: 85364190

• Nennsteuerstrom Us für DC: 10,2 V - 13,2 V

• Nennsteuerstrom Us für AC 50 Hz: 10,2 V - 13,2 V

• Anzahl der Schließkontakte: 1

• Polarisierung des Antriebs: Unpolarisiert

• Kontaktart: Einfach

• Art der Steuerspannung: AC/DC

• Schaltmodus des Antriebs: Bistabil

• Art des elektrischen Anschlusses: Schraubverbindung

• Mit Zwangsführung des Kontakts: Ja

• Schutzart (IP): IP20
