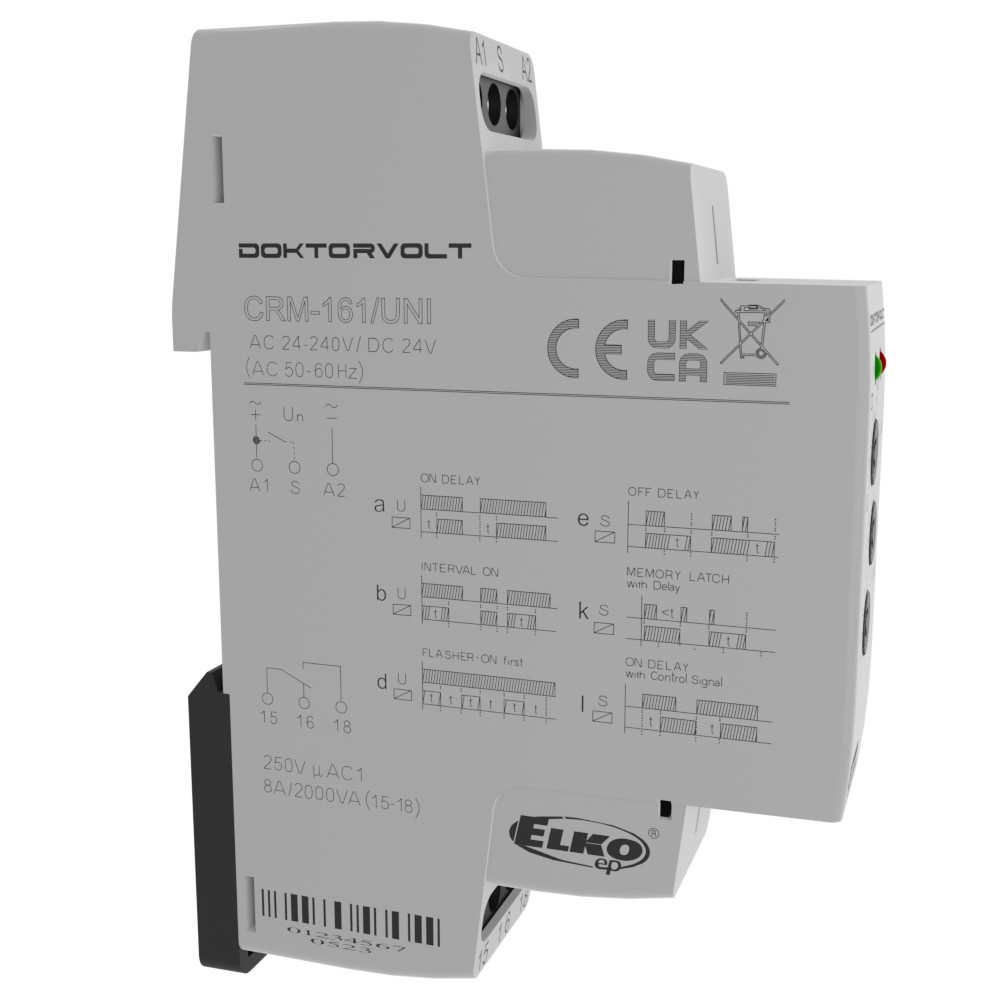

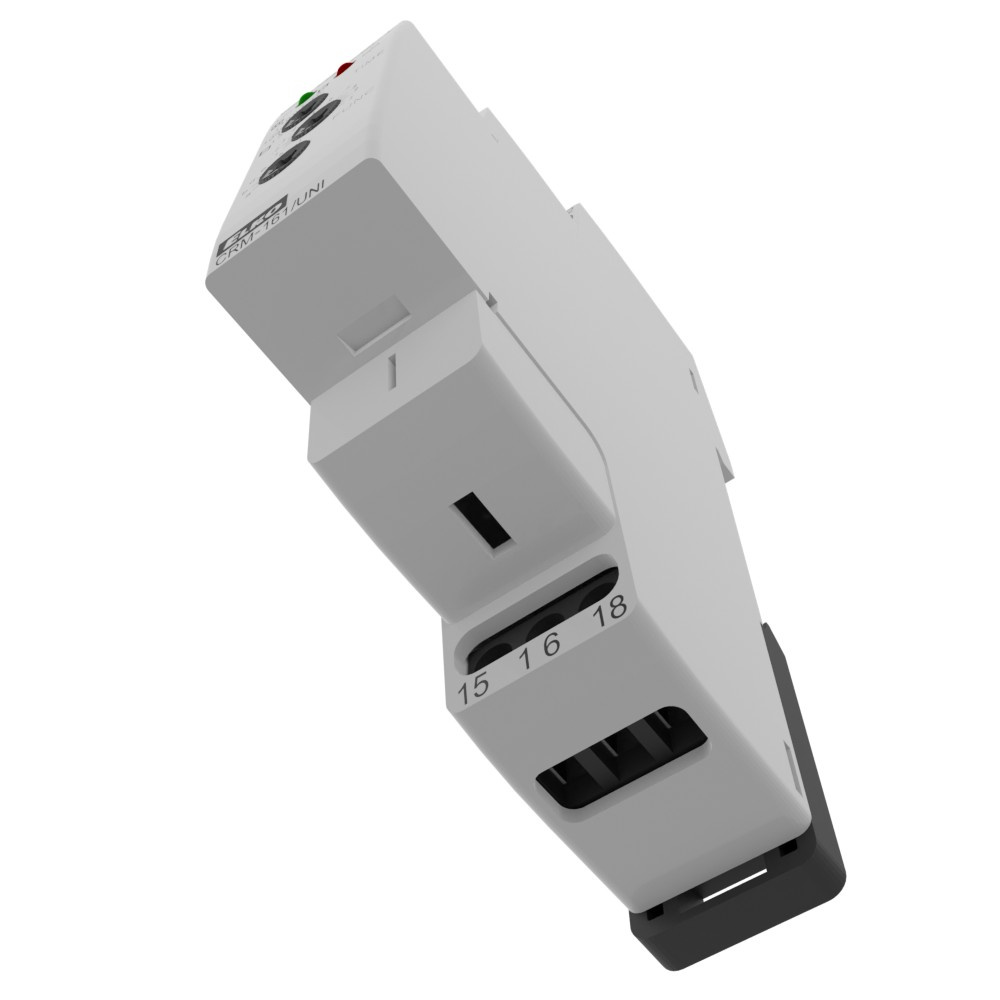

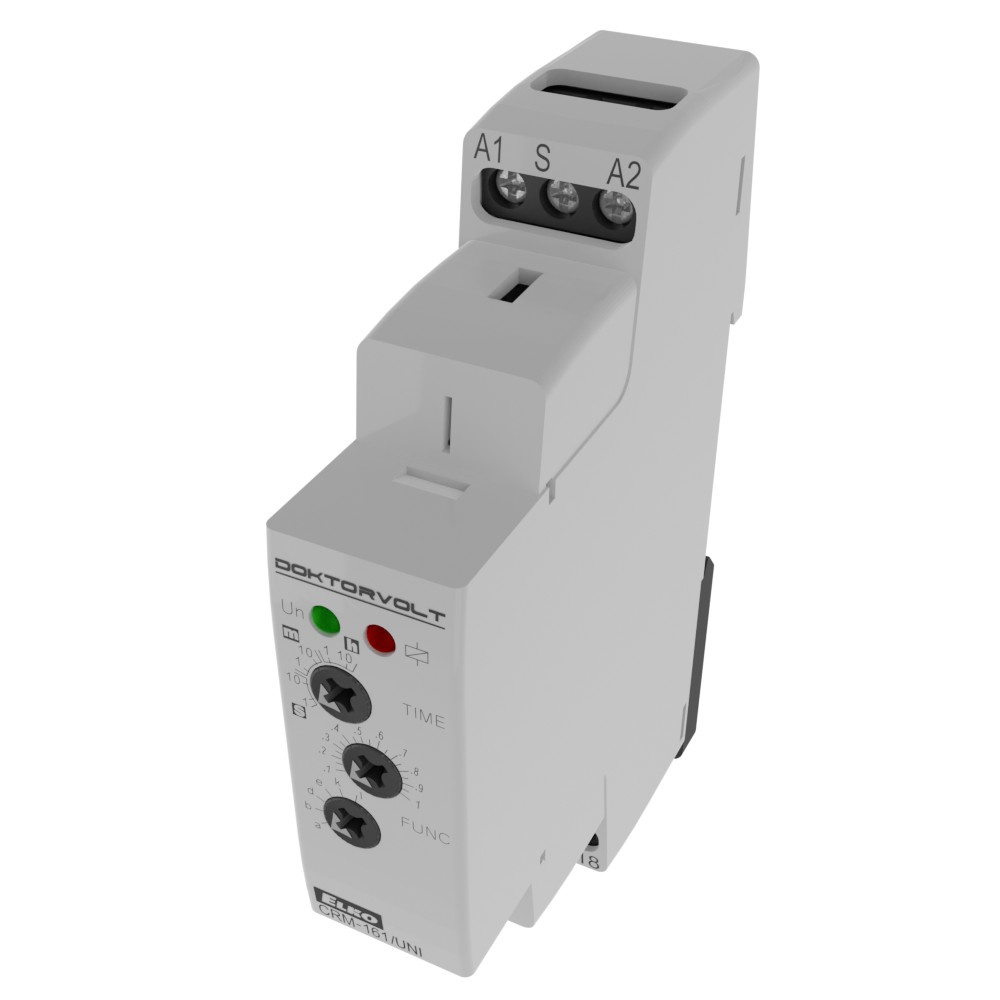

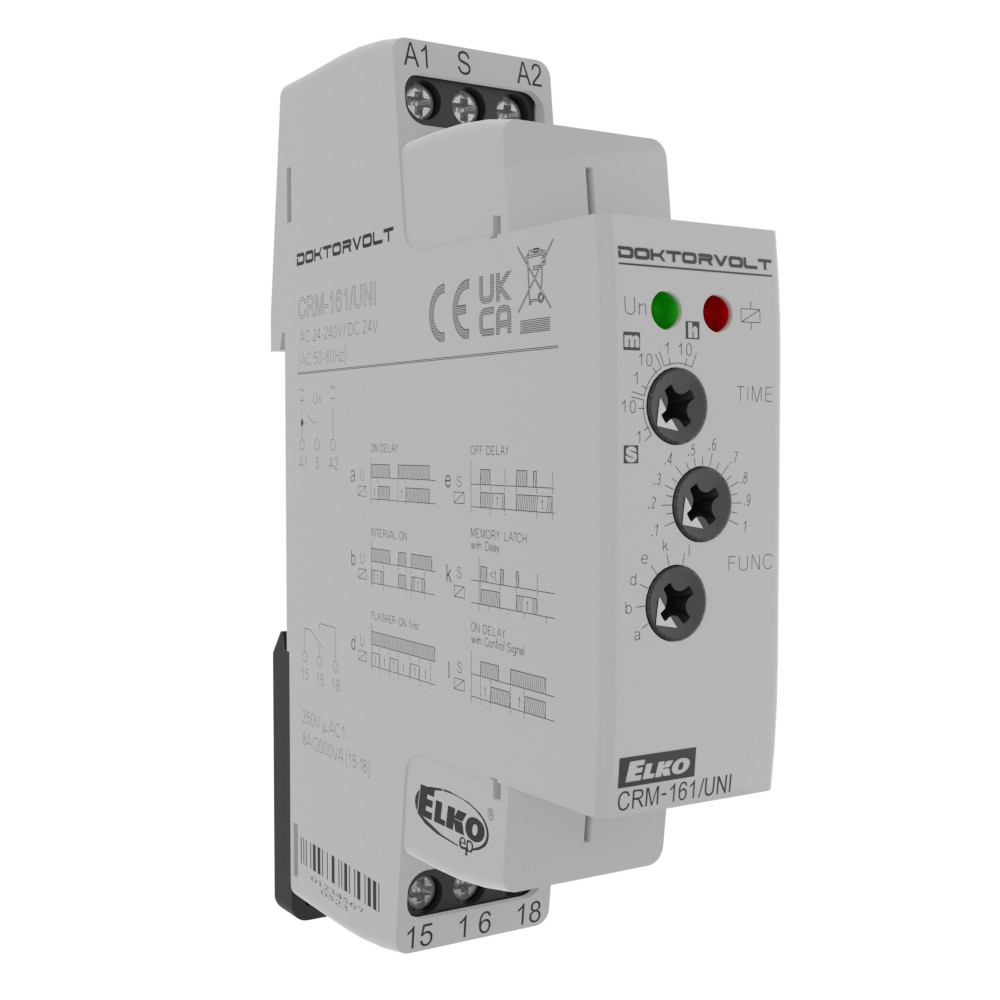

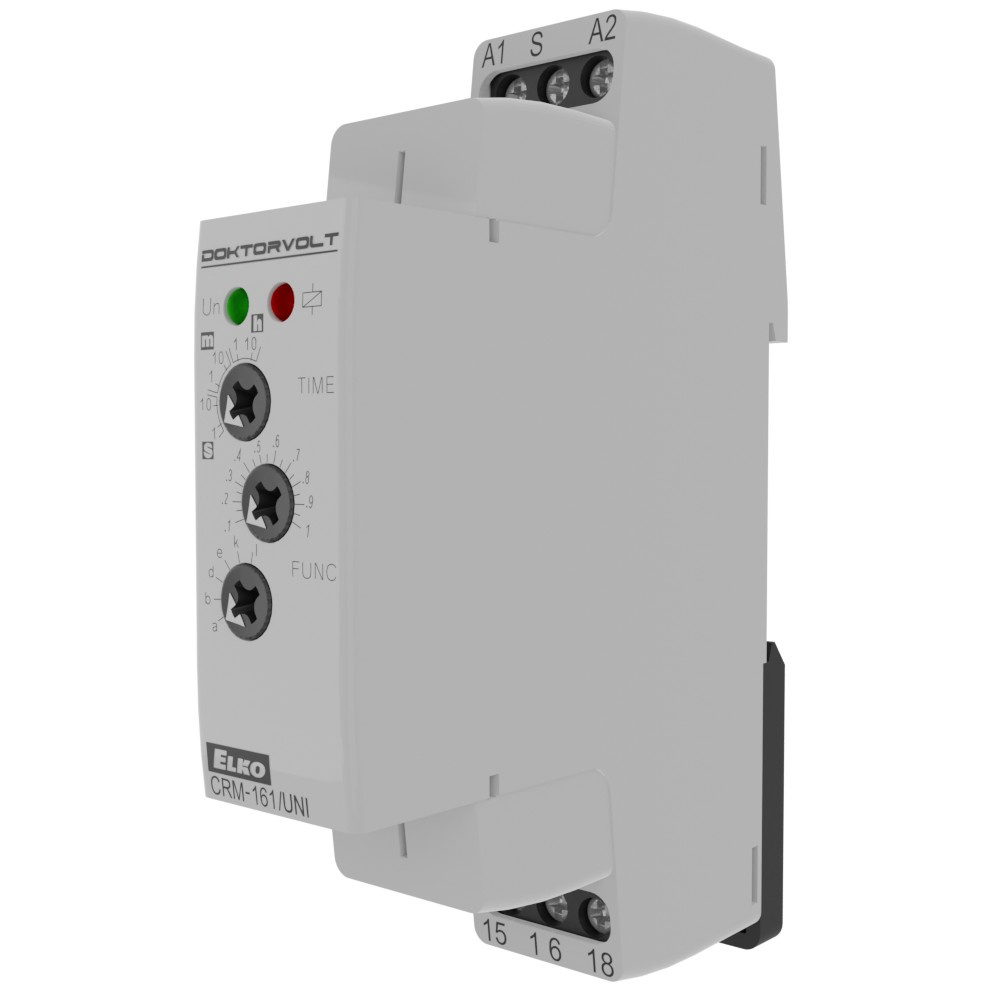

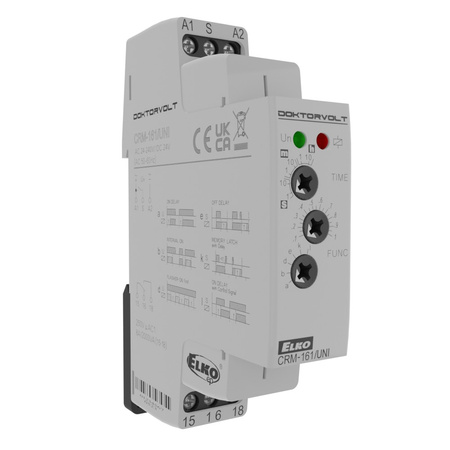

Multifunktionsrelais AC/DC 12-240V ELKO

⭐⭐⭐⭐⭐

➡️ Multifunktionales Zeitrelais für den universellen Einsatz in der Automatisierungs-, Überwachungs-, Steuerungs- oder Hausinstallation.

➡️ Versorgungsspannung UNI: AC 24 - 240V und DC 24V.

➡️ Komfortable und übersichtliche Funktions- und Zeitbereichseinstellung durch einen Drehschalter.

➡️ Einstellbare Zeit von 0,1 s bis 10 Stunden, unterteilt in 6 Intervalle: (0,1s - 1s / 1s - 10s / 0,1min - 1min / 1min - 10min / 0,1h - 1h / 1h - 10h).

➡️ Der Ausgangszustand wird durch eine rote LED-Anzeige signalisiert, die je nach Zustand des Ausgangs kontinuierlich blinkt oder leuchtet.

➡️ Multifunktionsrelais der Firma ELKO - Technische Daten:

✔️ Versorgung

•  - Klemmen: A1 - A2
•  - Versorgungsspannung: AC 24 - 240V / DC 24V (AC 50 -60 Hz)
•  - Leistungsaufnahme (max.): 2 VA/ 1.5 W
•  - Toleranz der Versorgungsspannung: -15%; +10%
•  - Anzeige: LED, grün

✔️ Zeitschaltkreis

•  - Zeitbereiche: 0.1 s - 10 h

•  - Anzahl der Funktionen: 6
•  - Zeiteinstellung: Drehschalter und Potentiometer
•  - Genauigkeit der Zeiteinstellung: 5% - bei mechanischer Einstellung
•  - Wiederholgenauigkeit: 0.2% - Stabilität des eingestellten Wertes
•  - Temperaturkoeffizient: 0,01% /°C, Basiswert = 20 °C

✔️ Ausgang

•  - Ausgangskontakt: 1x CO (AgNi)
•  - Nennstrom: 8A / AC1
•  - Schaltleistung: 2000VA / AC1, 240 W / DC
•  - Nennspannung: 250V AC / 24V DC

•  - max. Verlustleistung: 0.6W
•  - mechanische Lebensdauer: 10.000.000
•  - elektrische Lebensdauer (AC1) 100.00

✔️ Steuerung

• - Steuerklemmen: A1 - S
• - Belastung zwischen S-A2: Ja
• - Steuerimpulslänge: min. 25 ms / max. unbegrenzt
• - Wiederbereitschaftszeit: max. 150 ms

✔️ Zusätzliche Informationen

• - Betriebstemperatur: -20.. +55 °C
• - Lagertemperatur: 30.. +70 °C
• - Durchschlagfestigkeit: Versorgung - Ausgang 1: 4kV AC
• - Arbeitsposition: beliebig

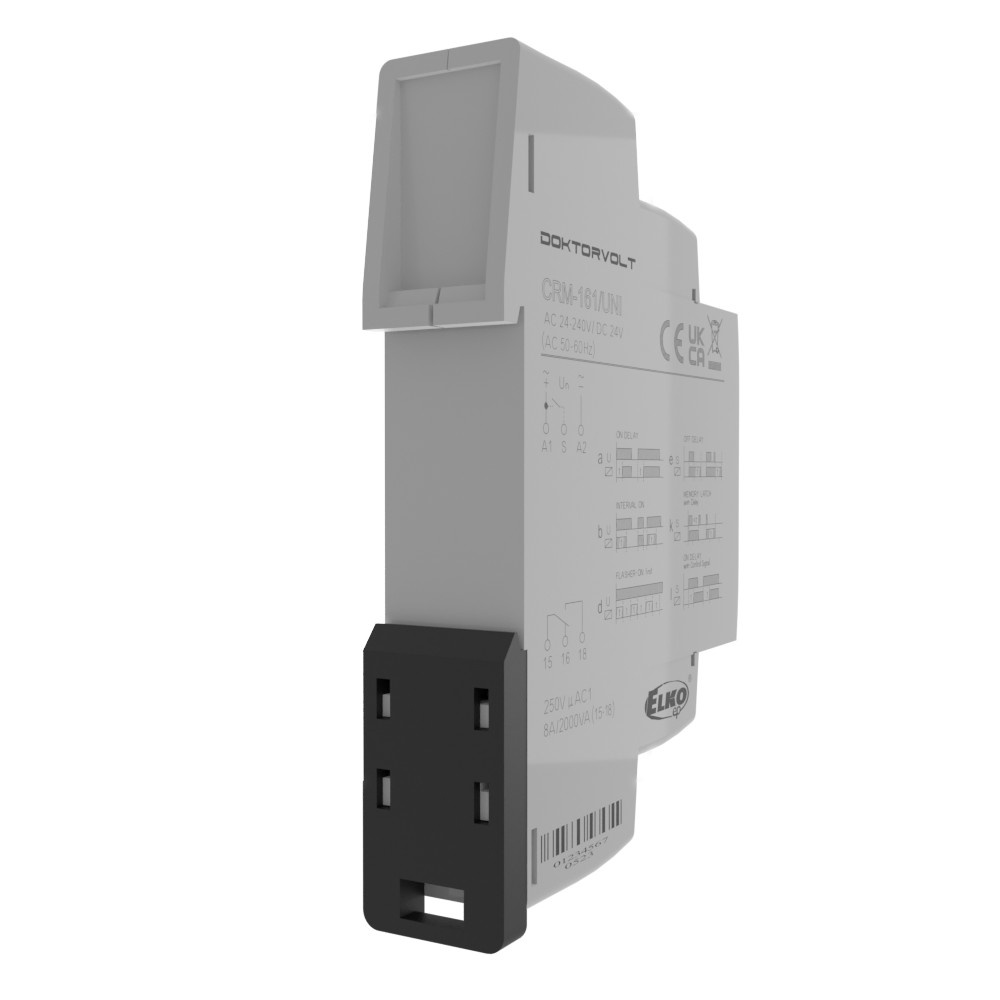

• - Montage: DIN Schiene EN 60715
• - Schutzart: IP40 frontseitig / IP20 - Klemmen
• - Überspannungskategorie: III
• - Verschmutzungsgrad: 2
• - Kabelquerschnitt (mm2): max. 2x 2.5, max. 1x 4/ mit Hülse max. 1x 2.5 oder max. 2x 1.5 (AWG 12)
• - Normen: EN 61812 - 1
