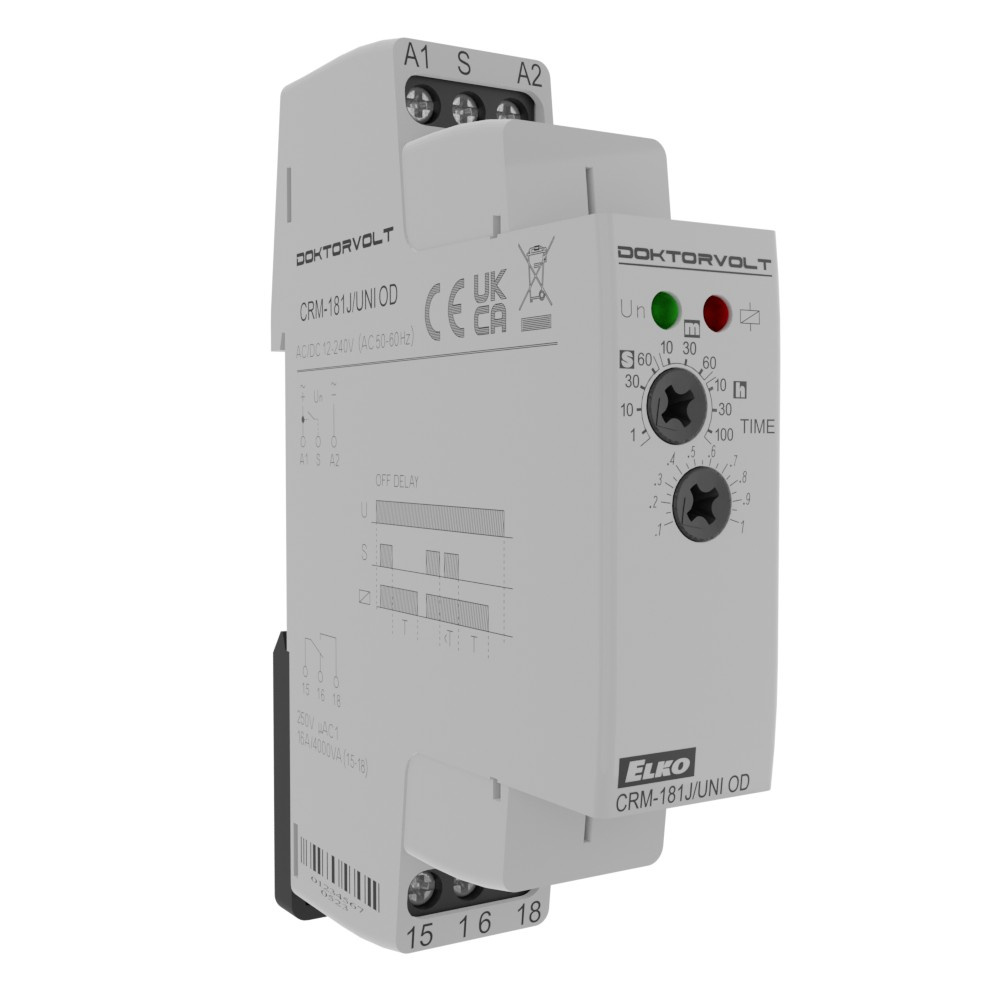

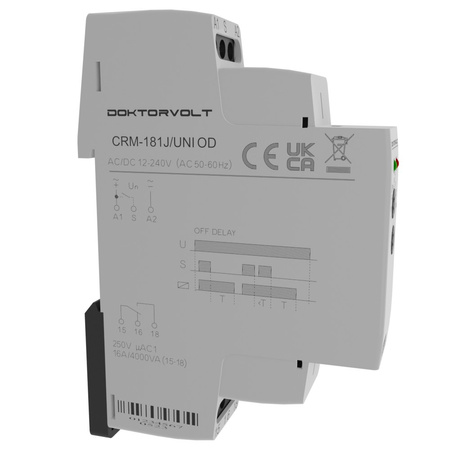

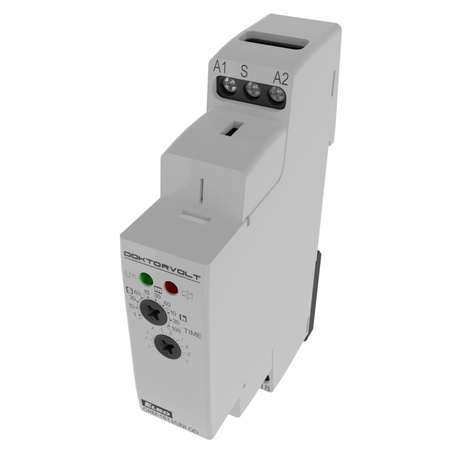

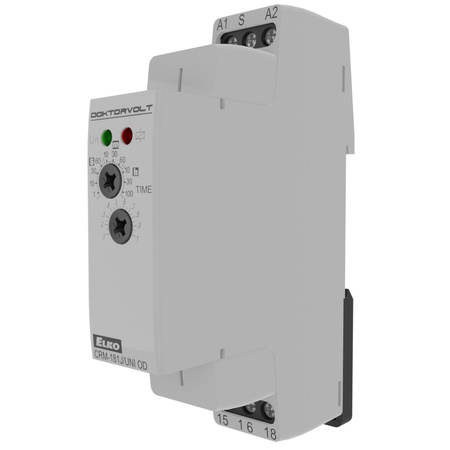

Singlefunktionszeitrelais AC/DC 12-240V ELKO

⭐⭐⭐⭐⭐

➡️ Zeitrelais mit einer Funktion eignen sich für Einsatzbereiche, bei denen eine Funktion erforderlich ist. Sie sind für den universellen Einsatz in der Automatisierungs-, Steuer- und Regeltechnik oder in der Hausinstallation geeignet.

➡️ Verzögerte Rückkehr nach Öffnen des Steuerkontakts mit sofortiger Aktivierung der Ausgänge ZR, ZN, BL, OD.

➡️ Alle Funktionen, die durch die Versorgungsspannung ausgelöst werden, können den Steuereingang nutzen, um die laufende Verzögerung (Pause) zu beseitigen.

➡️ Multifunktionelle rote LED-Anzeige blinkt oder leuchtet je nach Betriebszustand.

➡️ Zeitrelais der Firma ELKO - Technische Daten:

✔️ Versorgung

•  - Klemmen: A1 - A2
•  - Versorgungsspannung: AC/DC 12 - 240 V (AC 50 -60 Hz)
•  - Leistungsaufnahme (max.): 2 VA/ 1.5 W
•  - Toleranz der Versorgungsspannung: -15%; +10%
•  - Anzeige: LED, grün

✔️ Zeitschaltkreis

•  - Zeitbereiche: 0.1 s - 100 h

•  - Zeiteinstellung: Drehschalter und Potentiometer
•  - Genauigkeit der Zeiteinstellung: 5% - bei mechanischer Einstellung
•  - Wiederholgenauigkeit: 0.2% - Stabilität des eingestellten Wertes
•  - Temperaturkoeffizient: 0,01% /°C, Basiswert = 20 °C

✔️ Ausgang

•  - Ausgangskontakt 1: 1x Wechsler AgNi
•  - Nennstrom: 16A / AC1
•  - Schaltleistung: 4000VA / AC1, 384 W / DC
•  - Nennspannung: 250V AC / 24V DC

•  - max. Verlustleistung: 1,2W
•  - mechanische Lebensdauer: 10.000.000

✔️ Steuerung

• - Steuerklemmen: A1 - S
• - Belastung zwischen S-A2: Ja
• - Steuerimpulslänge: min. 25 ms / max. unbegrenzt
• - Wiederbereitschaftszeit: max. 150 ms

✔️ Zusätzliche Informationen

• - Betriebstemperatur: -20.. +55 °C
• - Lagertemperatur: 30.. +70 °C
• - Durchschlagfestigkeit: Versorgung - Ausgang 1: 4kV AC
• - Arbeitsposition: beliebig

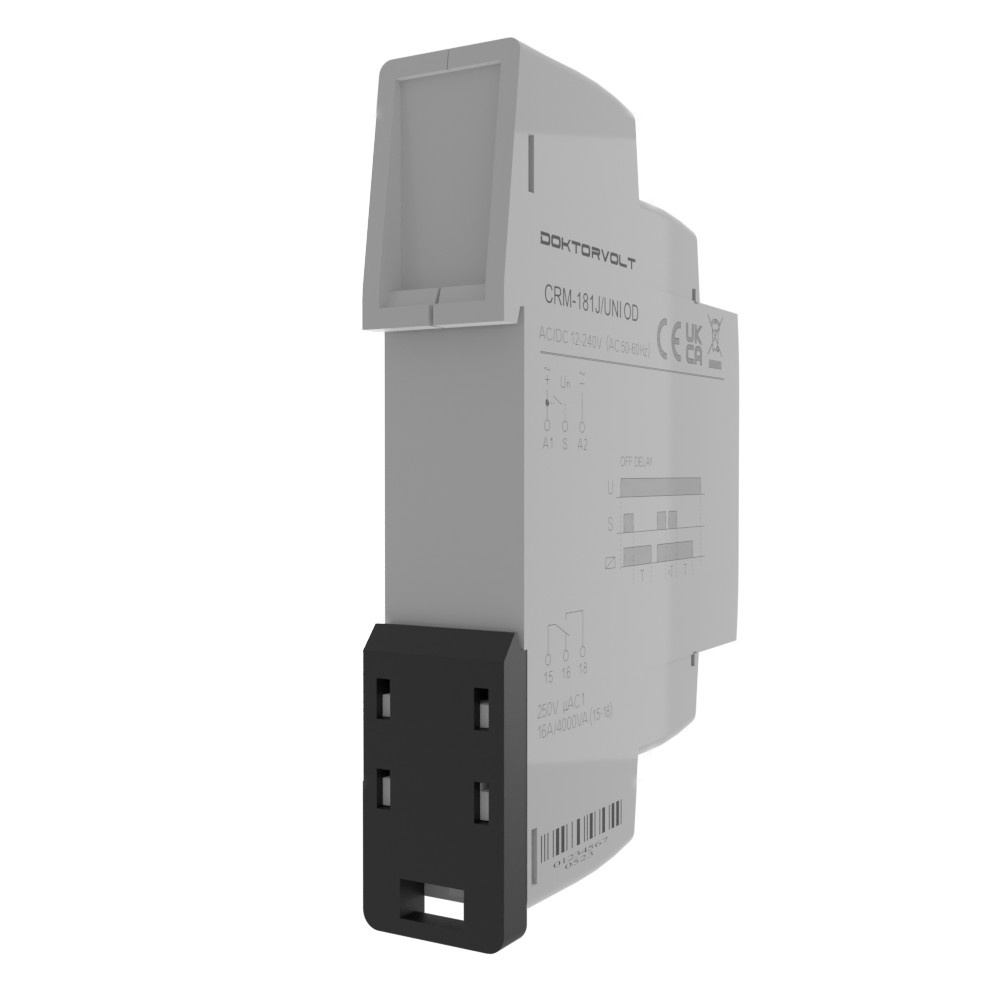

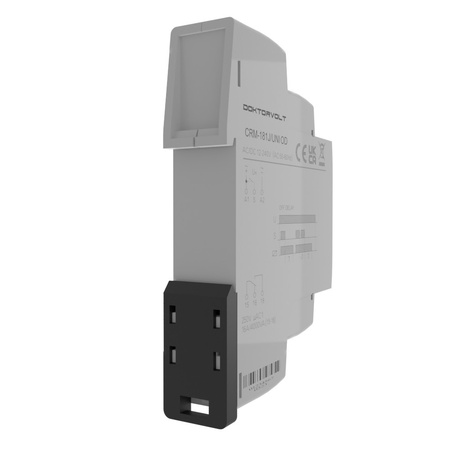

• - Montage: DIN Schiene EN 60715
• - Schutzart: IP40 frontseitig / IP20 - Klemmen
• - Überspannungskategorie: III
• - Verschmutzungsgrad: 2
• - Kabelquerschnitt (mm2): max. 1x2.5 oder 2x1.5/ mit Hülse max. 1x2.5
• - Normen: EN 61812 - 1
