Zeitrelais 1P 12-240V Multifunktionsrelais Relais Time Relay RPC-1IP-UNI Relpol 0455

RPC-1IP-UNI

Neuer Artikel

4 Artikel

Die Lieferzeit beträgt 2 Arbeitstage.

Sofort verfügbar

34,99 € inkl. MwSt.

29,40 € zzgl. MwSt.

Auf meine Wunschliste

Mehr Infos

Mehrfunktionszeitrelais mit Unabhängige Regelung von T1 und T2 mal 1 Umschaltkontakte 1 Zeitfunktion, 8 Zeitbereiche 12-240V Start und Reset Multifunktionsrelais Relais Zeitrelais DIN Schiene Einbau Zeitrelais Relais RPC-1IP-UNI Relpol

Zeitrelais mit 1 Funktion 1-Umschaltkontakt

RPC-1IP-UNI Relpol

Daten der Zeitmessschaltung

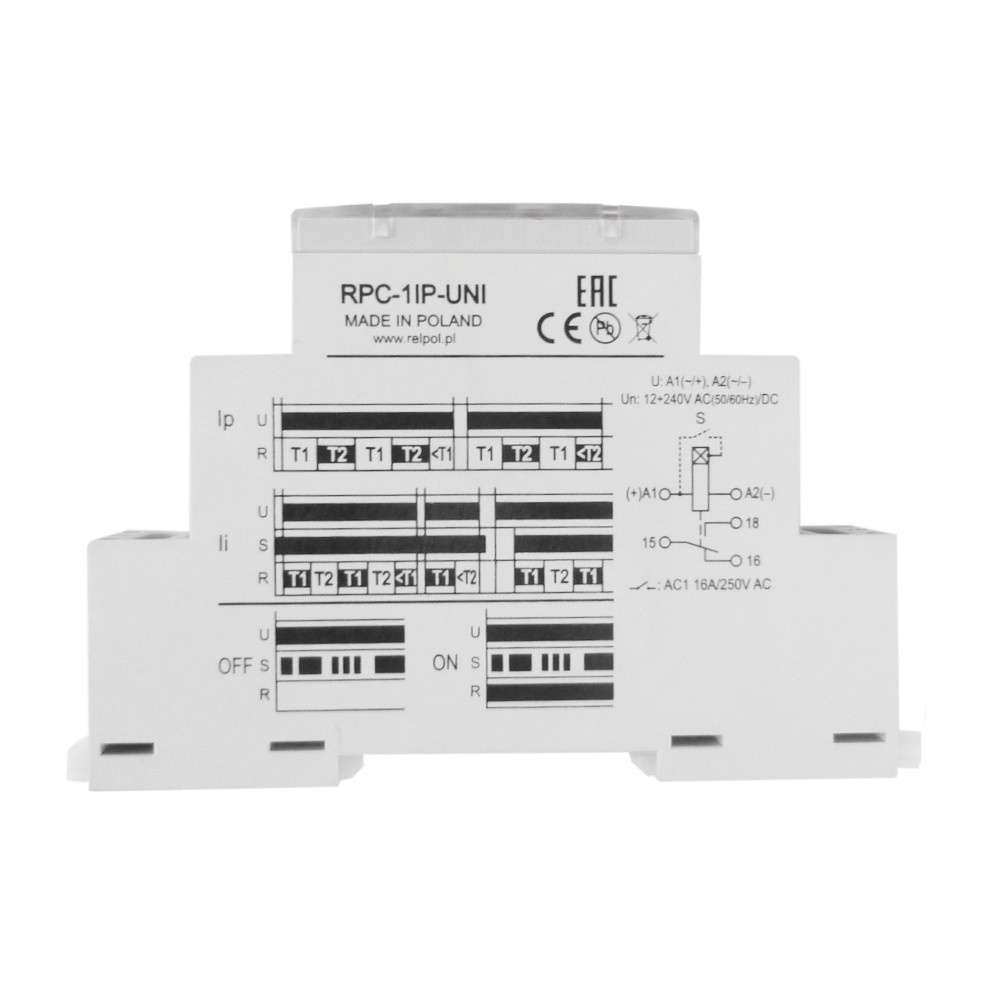

Funktion

Zyklischer Betrieb mit zwei unabhängigen Zeiten T1 und T2, Rückgabe mit der Funktion Ii oder Ip in Abhängigkeit vom Zustand des Steuerkontaktes S.

Ii - Einschalten der Versorgungsspannung U, wenn der Steuerkontakt S geöffnet ist.

Ip- Einschalten der Versorgungsspannung U, wenn der Steuerkontakt S geschlossen ist.

zusätzliche Funktionen

- Power LED - wenn die Zeit nicht gemessen wird, leuchtet sie permanent
- Zeit und Bereich werden während des Betriebs gelesen
- Triggerung - abhängig von der ausgeführten Funktion

Zeitbereiche

EIN - Einschalten AUS - Ausschalten

1s, 10s, 1min, 10min, 1h, 10h, 1 Tag, 10 Tage

Zeiteinstellung

fließend (von 0,1 bis 1) x Zeitbereich (gilt nicht für den EIN / AUS-Bereich)

Einstellgenauigkeit / Wiederholbarkeit

±5% / ±0,5%

Werte, die sich auf die Zeiteinstellungen auswirken

Temperatur:±5%/°C
Versorgungsspannung: ±0,1%/V

Zeit der Regenaria

AC: ≤150ms 230V AC 50Hz
AC: ≤400ms 12-240V AC/DC AC:50Hz
DC: ≤150ms 12-240V AC/DC

Anzeige

grüne LED U ON - Versorgungsspannung Anzeige U
grüne LED U blinkt langsam - Zeit T1
grüne LED U blinkt schnell - Zeit T2
gelbe LED R ON / OFF - Zustand des Ausgangsrelais

Montage auf Tragschiene TH35 nach PN-EN 60715
maximale Verbindung Querschnitt 1x2,5mm2 (1x14AWG)
Drahtisolierung Länge
6,5mm
Schrauben Drehmoment
0,5Nm

Ausgangsschaltung - Kontaktdaten
Umschaltkontakte Anzahl
1P
Kontaktmaterial/Kontaktabstand AgSnO2
maximale AC-Kontaktspannung

300V

Nennlast

AC1 - 8A/250V AC

DC1 - 8A/24V DC

DC1 - 0,3A/250V DC

Kontaktes Strombelastbarkeit

16A/250V AC

maximale Schaltleistung in der Kategorie AC1 4000V A
minimale Schaltleistung 1W 10mA
Kontaktwiderstand ≤100mΩ
maximale Verbindungen Häufigkeit
600 Zyklen / h bei Nennlast in Kategorie AC1

Eingangsschaltung
Nennspannung

230V 50/60Hz AC Klemme A1,A2

12-240V 50/60Hz Klemme (+) A1, (-)A2

Arbeitsstrombereich

0,9-1,1 Un

Nennleistungsaufnahme

AC ≤3,5VA 230V AC 50Hz

AC ≤1,5VA 12-240V AC/DC 50Hz,AC:50Hz

DC 1,5W 12-240V AC/DC

Netzfrequenzbereich

48-63Hz AC

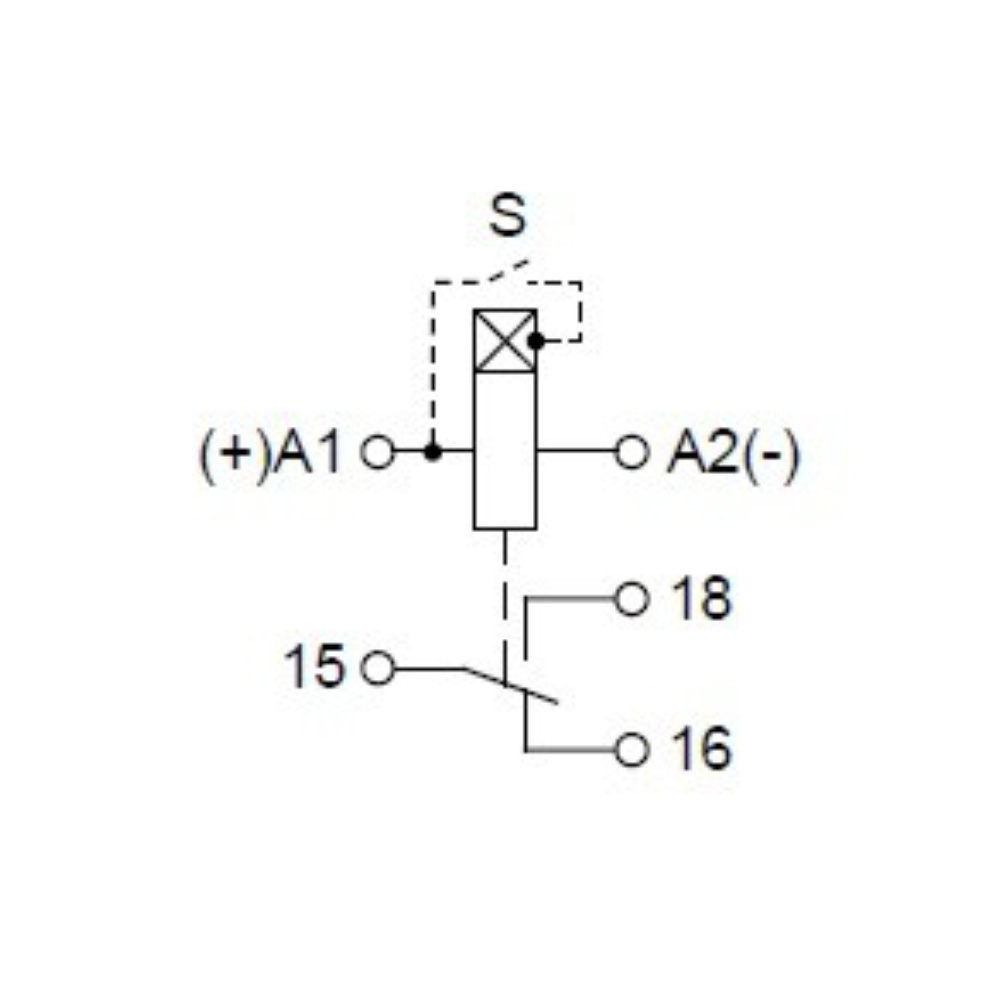

Steuerkontakt (Steuerklemme S wird durch Anschluss an Klemme A1 über externen Steuerkontakt S aktiviert)

Mindestspannung (bei der das Steuersignal erkennbar ist): 0,7Un


Impulses Mindestdauer (bei dem das Steuersignal erkennbar ist) AC: ≥50ms DC:≥30ms


maximale Kontrolllinie Länge: 10m

Isolationsdaten nach EN 60664-1
Nennisolationsspannung 250V AC
Bemessungsstoßspannung 4000V
Überspannungskategorie

III

Verschmutzungsgrade

2

Brandverhalten nach UL94

Gehäuse: V-O
Frontplatte:V-2

Prüfspannung

Eingang-Ausgang: 4000V AC Isolationsart: Basic

Kontaktunterbrechung: 1000V AC Unterbrechertyp: unvollständige Trennung

Andere Daten
Haltbarkeit

in der AC1 Kategorie AC1 >0,5x105

mechanische Lebensdauer >3x107

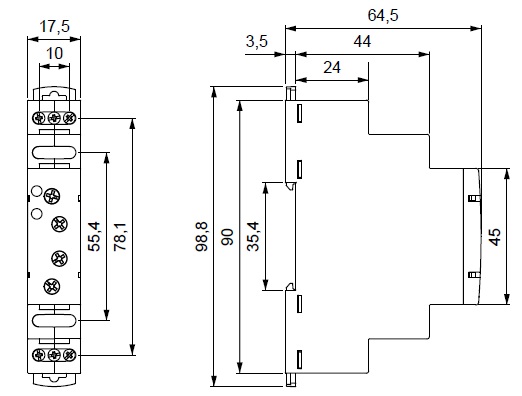

Abmessung

RPC-2BP-UNI wymiar.jpg

Installationsmodul

Breite 17,5 mm

Umgebungstemperatur

Lagerung: od -40 do + 70°C
Verarbeitung: od -20 do + 50°C

Gehäuseschutzgrad

IP20 nach PN-EN 60529

Relative Luftfeuchtigkeit

do 85%

Beständigkeit gegen Stöße / Vibrationen

15g/0,35 mm DA

Produktdaten
Anerkennung, Zertifikate, Direktive

CE,
EAC,
2014/35/UE,
2011/30/UE,
2011/65/UE,
RoHS
EN 61812-1: 2011
EN 61810-1:2015
EN 60664-1: 2007
EN 55016-1-1: 2010+A1:2010
EN 61000-4-5:2014

Hersteller

Relpol

Symbol
RPC-1IP-UNI

EAN

5900005230455
