Während eines Gewitters sind viele Geräte Schäden durch Blitzschlag ausgesetzt. Sie führen zu Überspannungen in der elektrischen Anlage durch Einwirkung auf das Gebäude, die Blitzschutzanlage oder andere Elemente der Anlage wie Überwachung, Klimatisierung, Torsteuerung usw. Eine weitere Überspannungsquelle ist die Solaranlage, deren Fehlfunktion zu einem Gebäudebrand führen kann. Ein hervorragender Schutz gegen Schäden, die durch solche Phänomene verursacht werden, ist die Installation von Überspannungsschutz.

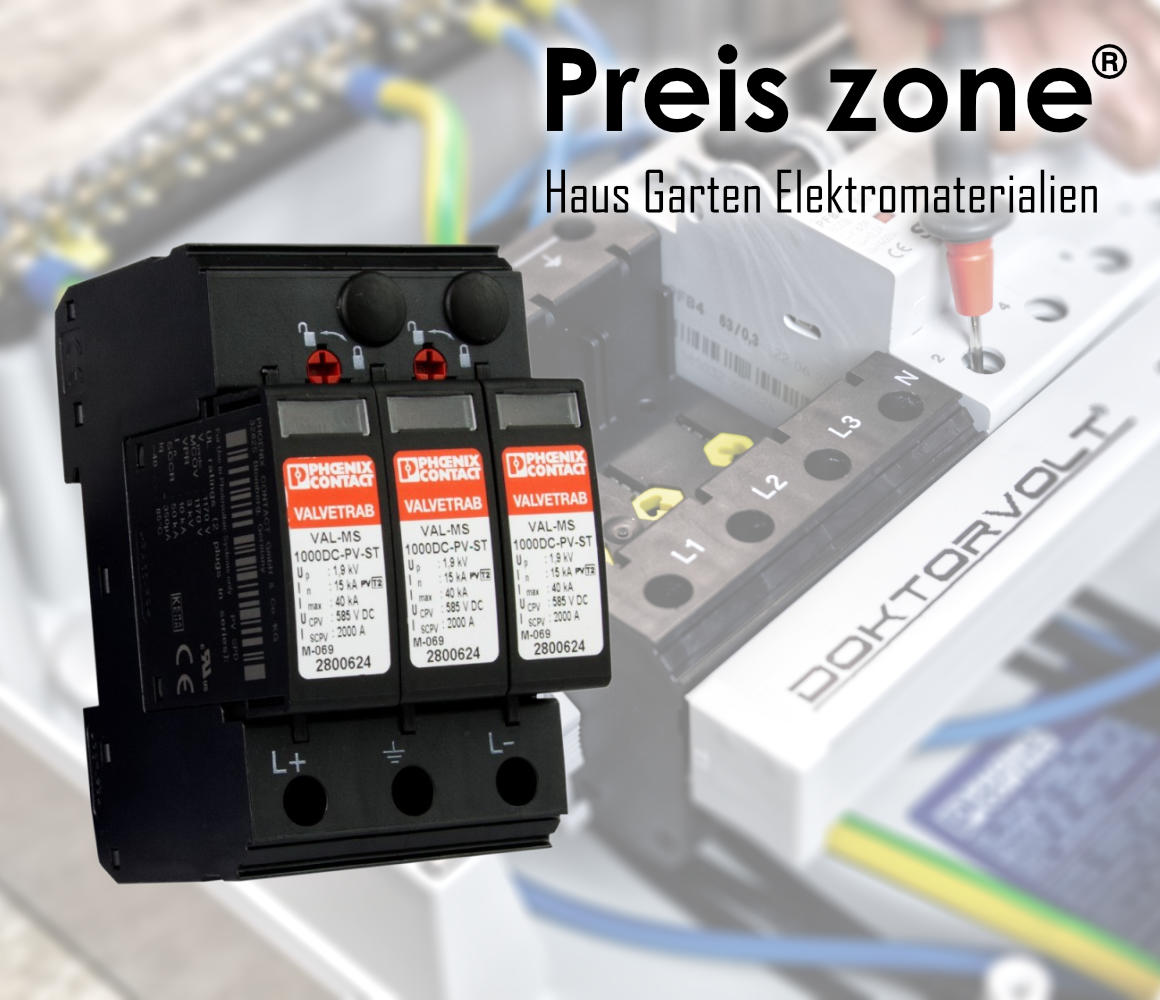

Überspannungsschutzbasiselement 1000V DC VAL-MS 3+V-BE-FM/10 Phoenix Contact 1431
Phoenix Contact Basiselement 1000V DC VAL-MS 3+V-BE-FM/10
Überspannungsschutzbasiselement 1000V DC
VAL-MS 3+V-BE-FM/10 Phoenix Contact
Basiselement für Überspannungsableiter, für isolierte Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, 4-poliges Basiselement mit Fernmeldekontakt, zum Schutz von zwei parallelen Strings / MPP-Tracker. Das Gerät ist für den Einbau in ein berührungsgeschütztes Gehäuse vorgesehen. Zwischen aktiven und geerdeten Teilen an den Seiten und im Anschlussbereich muss ein Abstand von mindestens 8 mm eingehalten werden.
Abmessungen | |
Höhe |
98,7 mm |
Breite |
71,2 mm |
Tiefe | 51,5 mm |
Bildzeichnung | |
Teilungseinheit | 4 |
Umgebungsbedingungen | |
Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Höhenlage | ≤ 3000 m (amsl (über normal Null)) |
Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Schock (Betrieb) | 25g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
Vibration (Betrieb) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
Allgemein | |
IEC-Prüfklasse | PV I / II PV T1 T2 |
EN Type | T1 / T2 |
SPD Ausfallverhalten | OCM (Nur in Kombination mit VAL-MS...DC-PV-ST) |
UCPV | 1170 V DC |
Kompatibel mit Überspannungsschutzstecker |
Phoenix Contact (Überspannungsschutzstecker 2801162 |
Anschlusskonfiguration | Y-Konfiguration |
Einbauort | Innenraum |
Einbauort der Abtrennvorrichtung | Intern |
Schutzpfade | (L+) - (L-) (L+) - PE (L-) - PE |
Montageart | Tragschiene: 35 mm |
Farbe | tiefschwarz RAL 9005 |
Material Gehäuse | PBT |
Verschmutzungsgrad | 2 |
Abstand zu aktiven und geerdeten Teilen | 8 mm |
Brennbarkeitsklasse nach UL 94 | V-0 |
Bauform | Basiselement, Tragschienenmontage |
Polzahl | 3 |
Meldung Überspannungsschutz defekt | Fernmeldekontakt |
Schutzschaltung | |
Nennlaststrom IL | 80 A |
Anzeige / Fernmeldung | |
Betriebsspannung | 5 V AC ... 250 V AC 30 V DC |
Betriebsstrom | 5 mA AC ... 750 mA AC 1 A DC |
Anschlussart | Steck-/Schraubanschluss über COMBICON |
Schraubengewinde | M2 |
Anzugsdrehmoment | 0,25 Nm |
Abisolierlänge | 7 mm |
Leiterquerschnitt flexibel |
0,14 mm² ... 1,5 mm² |
Leiterquerschnitt starr | 0,14 mm² ... 1,5 mm² |
Leiterquerschnitt AWG | 28 ... 16 |
Anschlussdaten | |
Anschlussart | Schraubanschluss |
Schraubengewinde | M5 |
Anzugsdrehmoment | 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) |
Abisolierlänge | 16 mm |
Leiterquerschnitt flexibel | 1,5 mm² ... 25 mm² |
Leiterquerschnitt starr | 1,5 mm² ... 35 mm² |
Leiterquerschnitt AWG | 15 ... 2 |
Leiterquerschnitt flexibel | 1,5 mm² ... 16 mm² |
Normen und Bestimmungen | |
Normen/Bestimmungen | EN 50539-11 2013 |
Dokumentation | eCl@ss, ETIM, UNSPSC |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Allgemeine Information | |
Artikel-No. | 2908679 |
Hersteller | Phoenix Contact |
EAN | 4055626321431 |
Marke
Symbol
2908679
Herstellercode
4055626321431
Anzahl der Pole
3P
Überspannugsschutzart
DC
Überspannungsschutztyp
T1/T2
