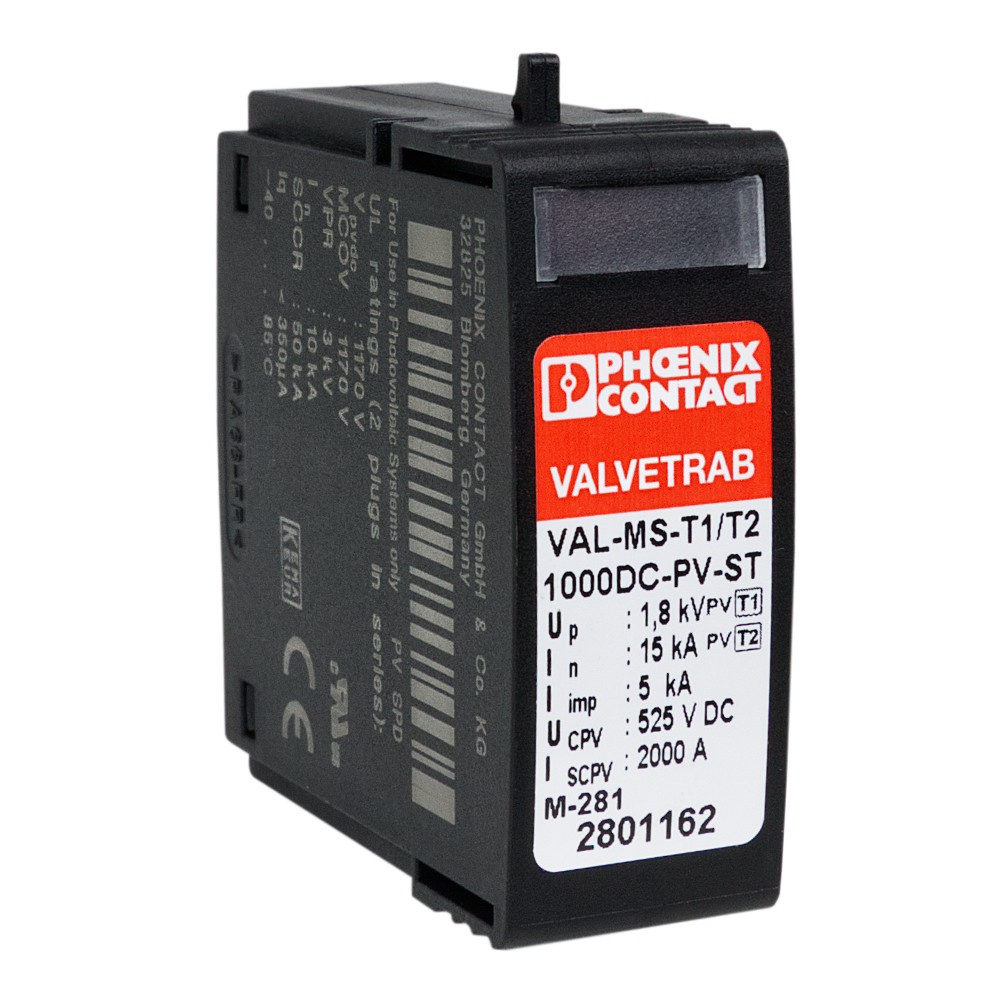

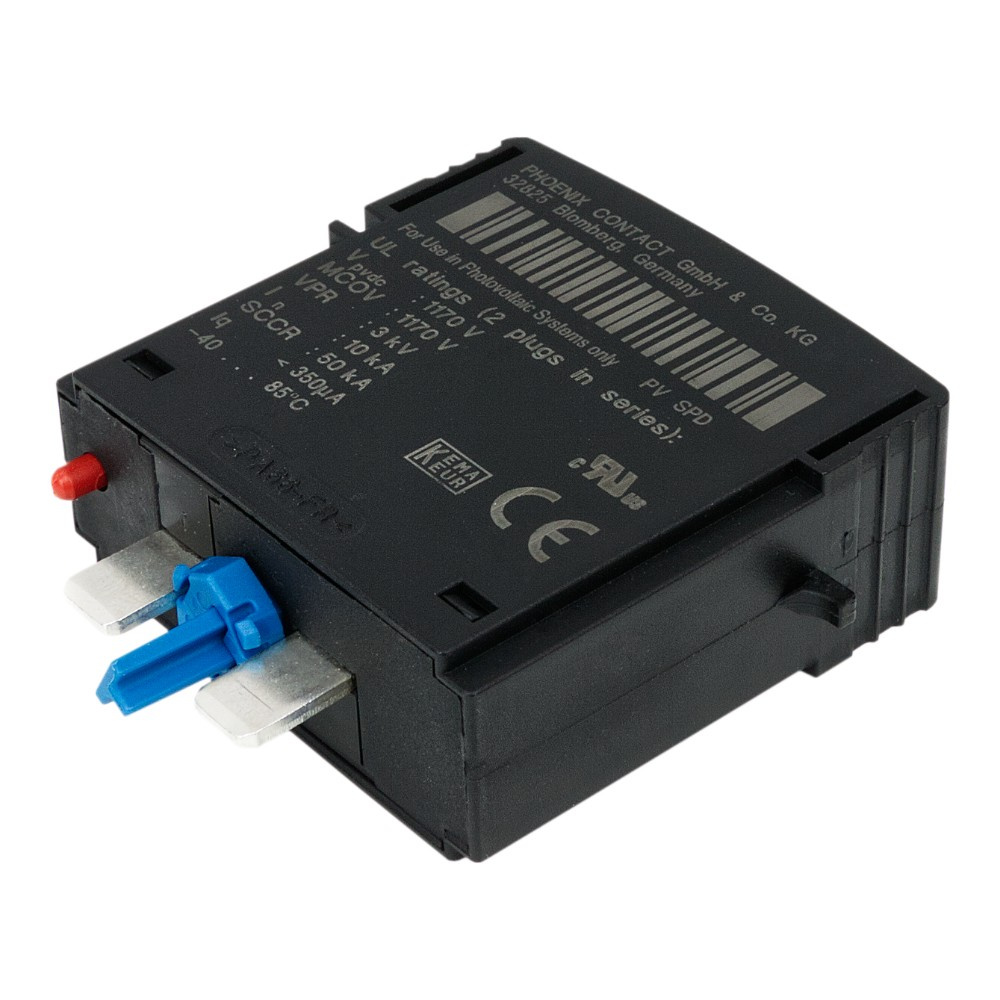

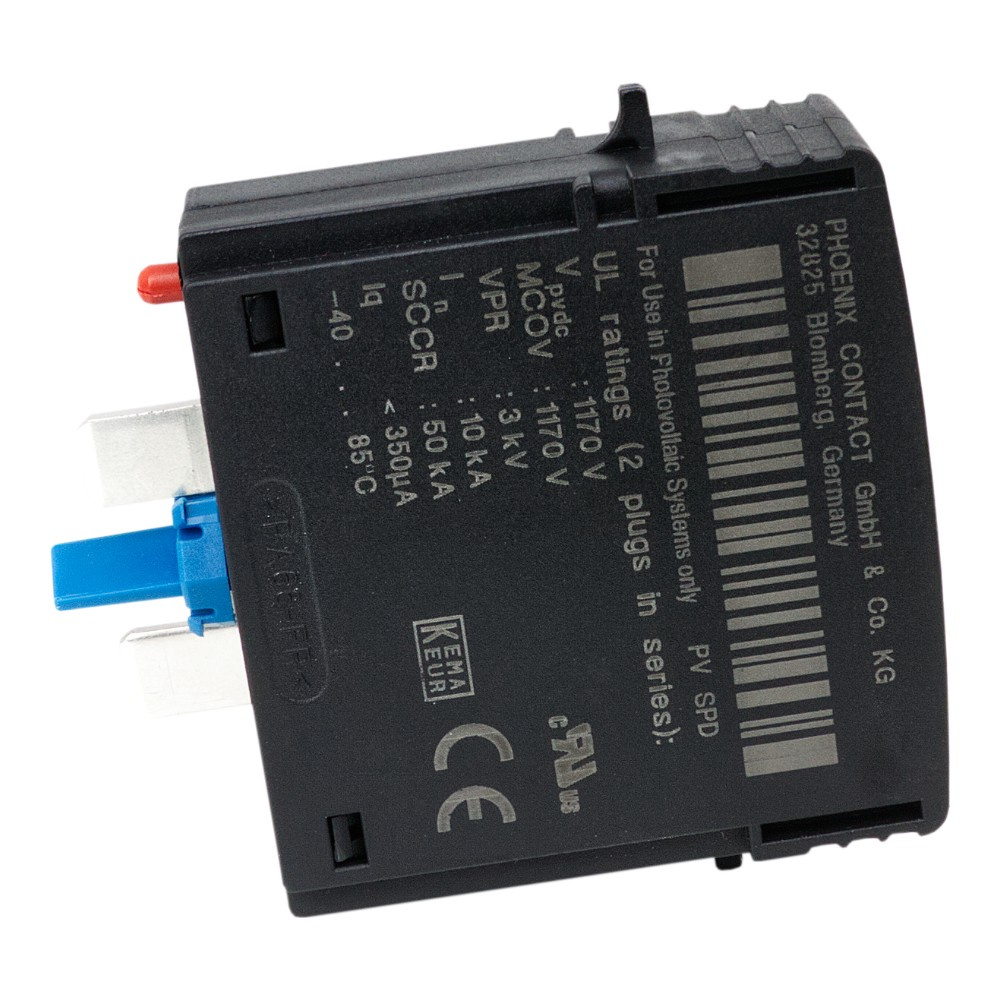

Überspannungsschutz-Steckerr für die Kombination von Photovoltaik-Schutzgeräten aus der Produktfamilie VAL-MS-T1/T2 100DC-PV-ST von Phoenix Contact. Zu den Vorteilen gehören eine integrierte Drehverriegelung, einfacher Austausch dank steckbarem Blitzschutz, optimaler Schutz des Wechselrichters und viele weitere Merkmale, die den Phoenix Blitzschutz zur besten Wahl für den Schutz von Solaranlagen machen. Die integrierte optische Statusanzeige warnt den Anwender bei Anomalien im Betrieb des Systems. Die hohe Qualität wird durch eCl@ss-, UNSPSC- oder ETIM-Klassifikationen bestätigt.

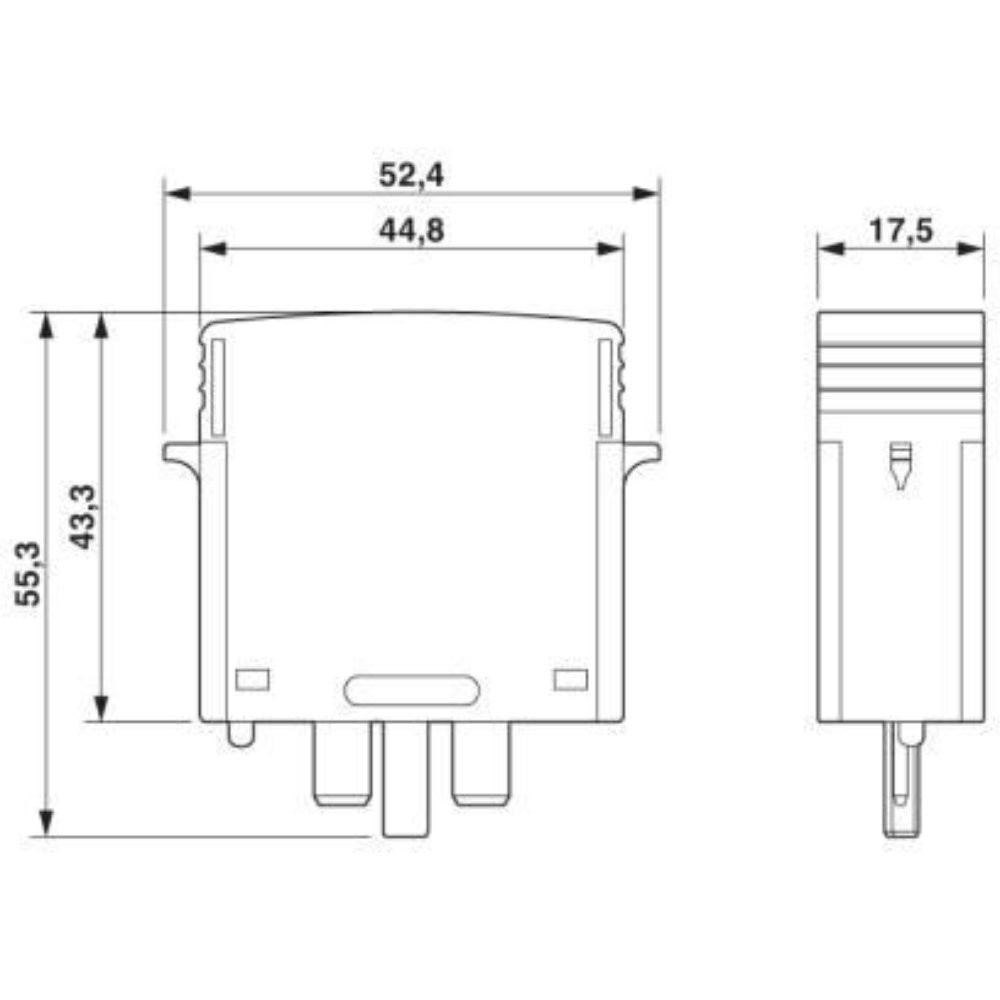

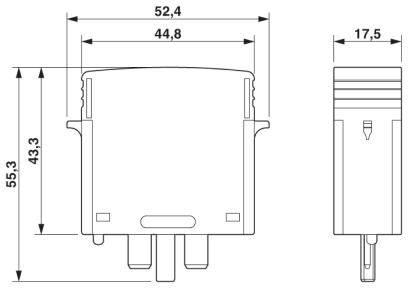

| Abmessungen | |
| Höhe |
52,4 mm |
| Breite |
17,5 mm |
| Tiefe | 55,3 mm |

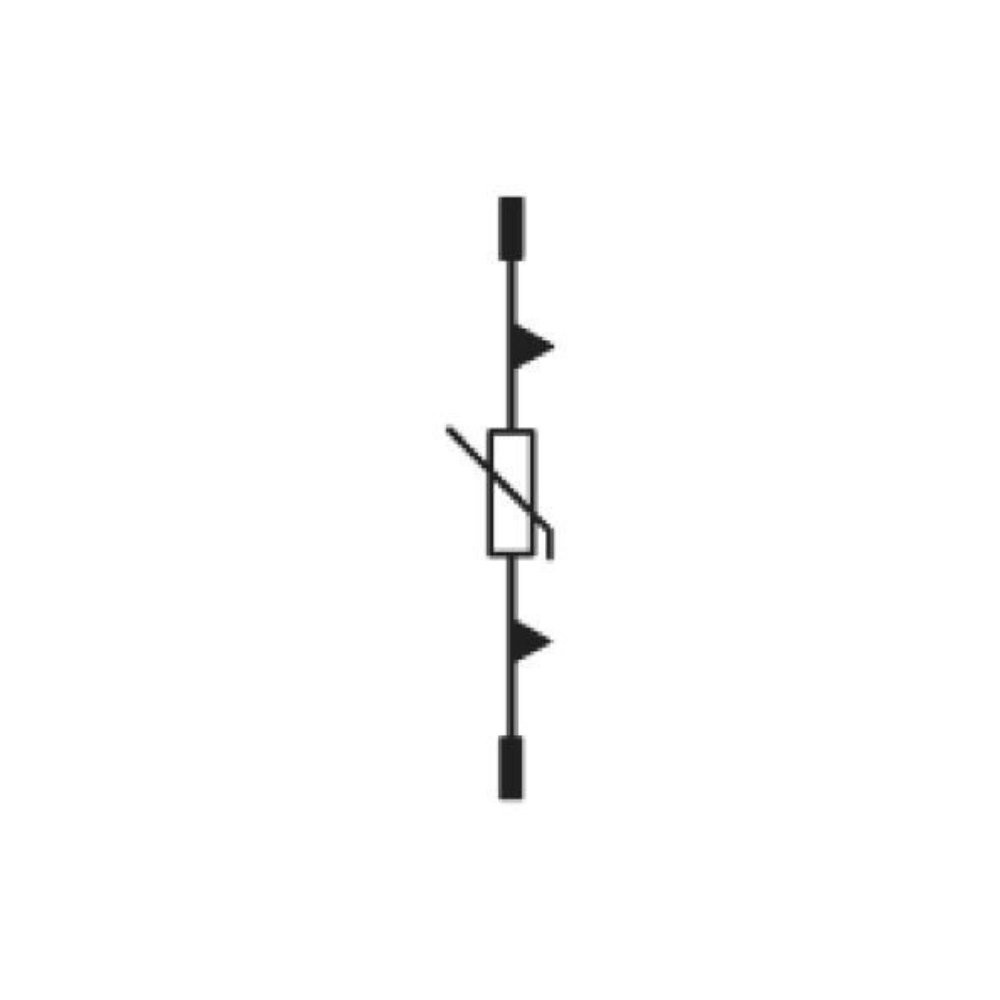

| Bildzeichnung |  |
| Teilungseinheit | 1 TE |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Schock (Betrieb) | 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
| Allgemein | |
| IEC-Prüfklasse | PV I / II PV T1 T2 |
| EN Type | T1 / T2 |
| SPD Ausfallverhalten | OCM (Abtrennfehlerverhalten) |
| Konfiguration der Verbindung | Konfiguration Y |
| Einbauort | Innenraum |
| Einbauort der Abtrennvorrichtung | Intern |
| Montageart | auf Basiselement |
| Farbe | tiefschwarz RAL 9005 |
| Material Gehäuse | PA 6.6-FR |
| Verschmutzungsgrad | 2 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Bauform | Stecker |
| Meldung Überspannungsschutz defekt | optisch |
| Schutzschaltung Gleichspannungsseite (DC) | |
| Höchste Dauerspannung UCPV | 525 V DC |
| Kurzschlussfestigkeit ISCPV | 2000 A |
| Standby-Leistungsaufnahme PC | ≤ 25 mVA |
| Nennableitstoßstrom (8/20) µs | 15 kA |
| Maximaler Ableitstoßstrom Imax (8/20) µs | 40 kA |
| Blitzprüfstrom (10/350) µs, Ladung | 2,5 As |
| Blitzprüfstrom (10/350) µs, spezifische Energie | 6,25 kJ/Ω |
|
Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp |
5 kA |
| Schutzpegel Up | ≤ 1,8 kV |
| Restspannung Ures | ≤ 1,8 kV (bei In) ≤ 1,5 kV (bei 5 kA) ≤ 1,7 kV (bei 10 kA) ≤ 1,9 kV (bei 20 kA) ≤ 2,2 kV (bei 30 kA) ≤ 2,4 kV (bei 40 kA) |
| Ansprechzeit tA | ≤ 25 ns |
| Isolationswiderstand Riso | > 5 GΩ (bei 500 V DC) |
| Anschlussdaten | |
| Anschlussart | steckbar |
| UL Spezifikationen | |
| SPD Typ | 1CA |
| Maximale Dauerspannung MCOV | 1170 V DC |
| Nennspannung | 1170 V DC |
| Schutzpfade | (L+) - (L-) (L+) - G (L-) - G |
| Energieverteilungssystem | DC PV |
| Nennspannungsschutz VPR | 3 kV |
| Nennableitstoßstrom In | 10 kA |
| Kurzschlussfestigkeit (SCCR) | 50 kA |
| Normen und Bestimmungen | |
| Normen/Bestimmungen | EN 50539-11 2013 |
| Dokumentation | eCl@ss, ETIM, UNSPSC |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Allgemeine Information | |
| Artikel-No. | 2801162 |
| Hersteller | Phoenix Contact |
| EAN | 4046356714310 |
