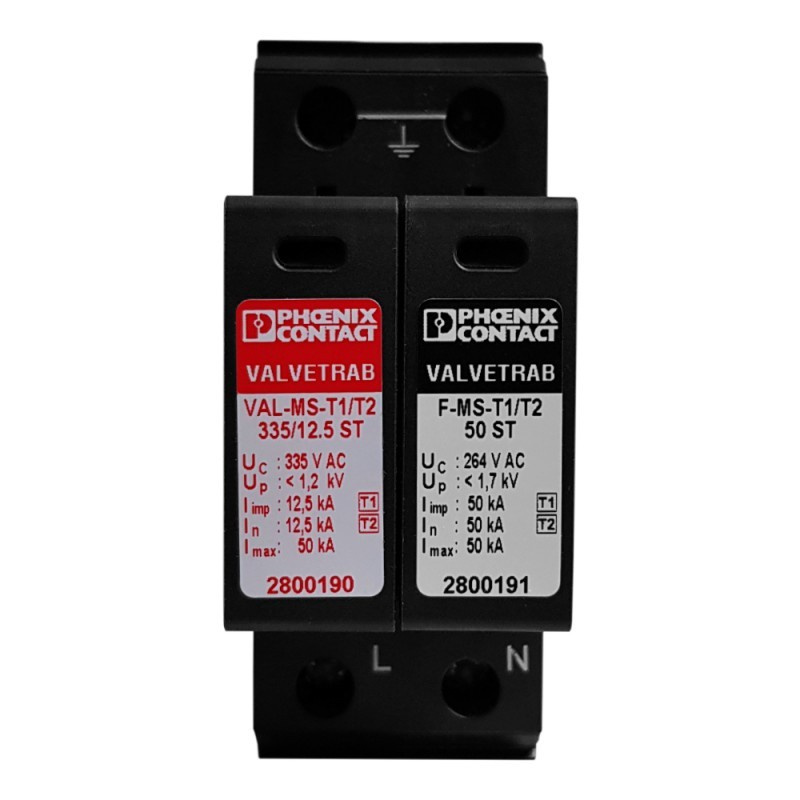

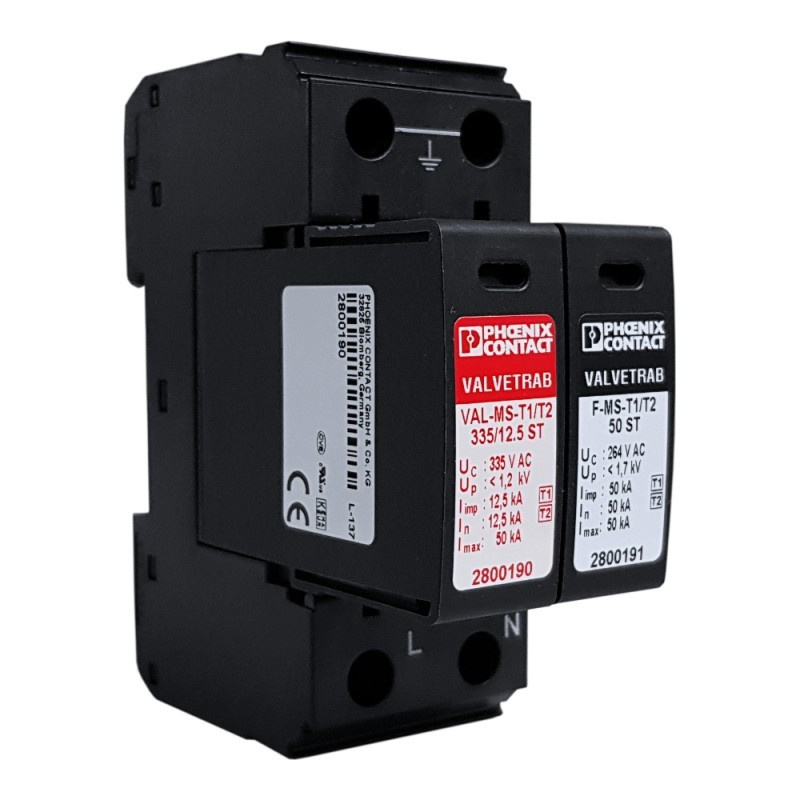

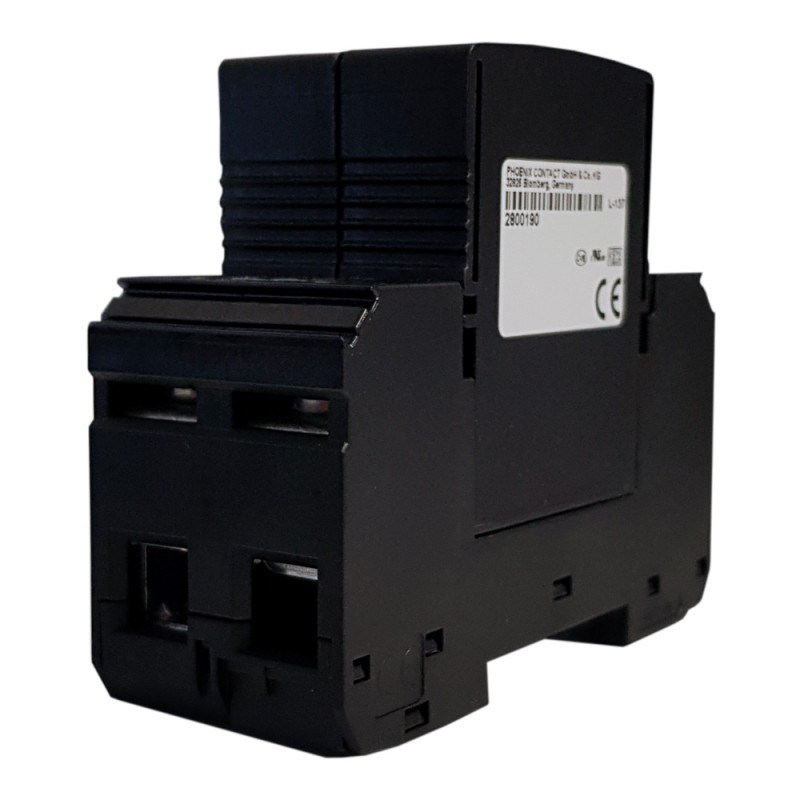

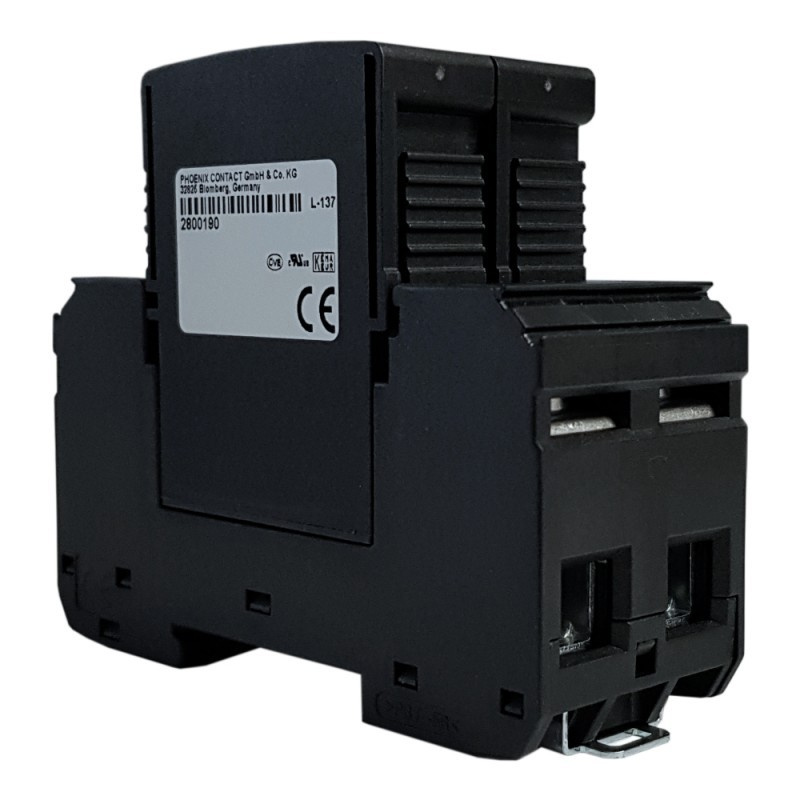

Überspannungsableiter Typ 1/2 VAL-MS-T1/T2 335/12.5 ST 1+1 Phoenix Contact 8581
Überspannungsableiter Typ 1/2 VAL-MS-T1/T2 335/12.5 ST 1+1 Phoenix Contact Blitzstromableiter Ableiter
Empfänger :
* Pflichtfelder
oder Abbrechen
Überspannungsableiter Typ 1/2 VAL-MS-T1/T2 335/12.5 ST 1+1 Phoenix Contact Blitzstromableiter Ableiter

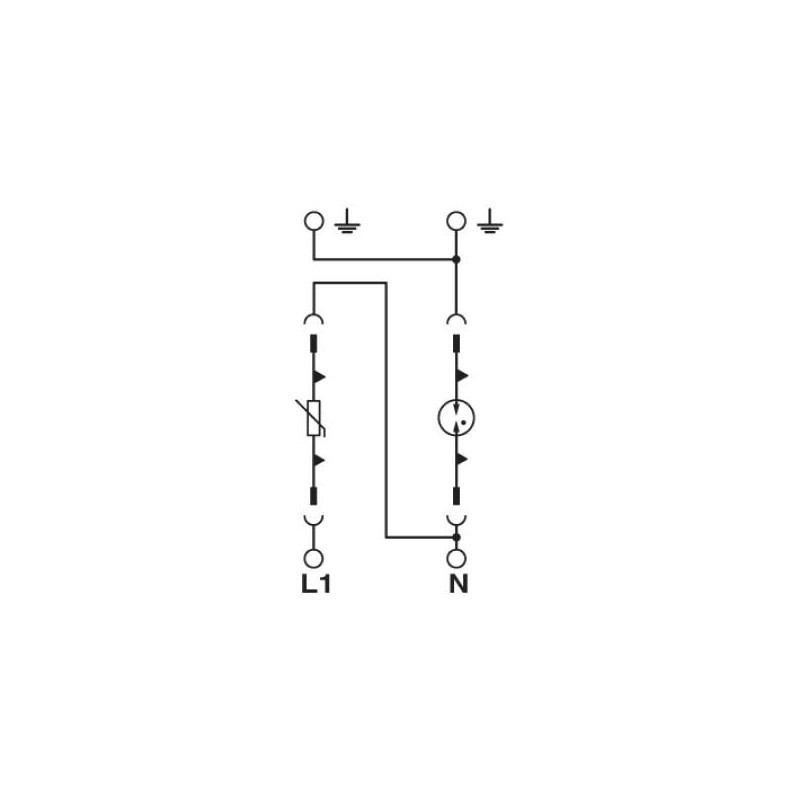

Universeller steckbarer Blitzstrom- / Überspannungsableiter auf Varistorbasis für 1-phasige Stromversorgungsnetze mit separatem N und PE (3-Leitersystem: L1, N, PE). Der Ableiter gewährleistet durch neu entwickelte Verriegelungen ein sicheres Halten der Stecker bei hohen Belastungen durch Blitzeinschlag und starke Vibrationen.

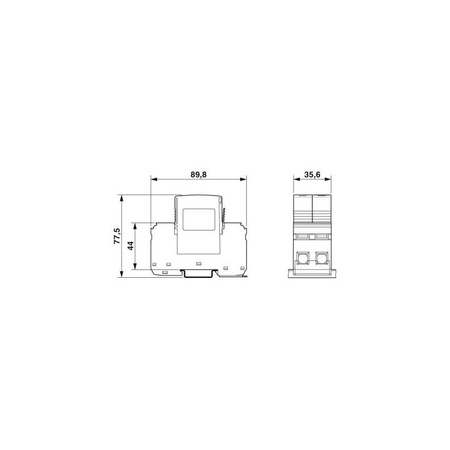

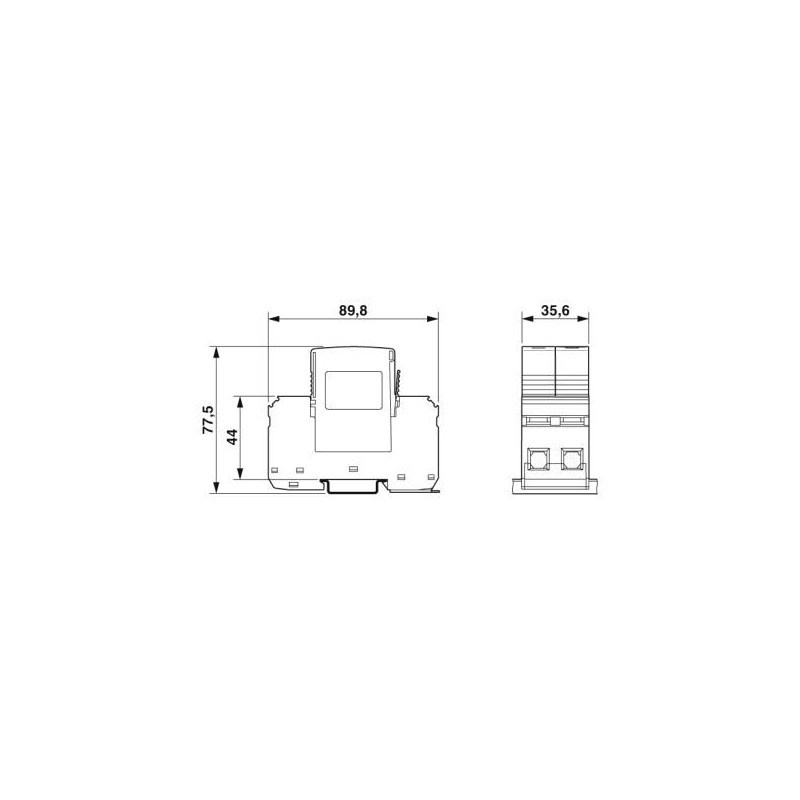

ABMESSUNGEN | |
Höhe |
89,8mm |
Breite |
35,6mm |
Tiefe |
77,5 (mit DIN Schiene 7,5mm) |
Teilungseinheit |
2 TE |
UMGEBUNGSBEDINGUNGEN | |
Schutzart | IP20 (nur bei Benutzung aller Klemmstellen) |
Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
zulässige Luftfeuchtigkeit (Betrieb) | 5% ... 95% |
Schock (Betrieb) | 30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
Vibration (Betrieb) | 7,5g (10 ... 500 Hz / 2,5h / X,Y,Z) |
ALLGEMEIN | |
IEC-Prüfklasse |
I / II T1 / T2 |
TYP EN | T1 / T2 |
Stromversorgungssystem IEC | TT, TN-C, TN-S |
Schutzpfade | L-N, L-PE, N-PE |
Montageart | Tragschiene 35mm |
Farbe | tiefschwarz RAL 9005 |
Material - Gehäuse | PA 6.6, PBT |
Verschmutzungsgrad | 2 |
Brennbarkeitsklasse nach UL 94 | V-0 |
SCHUTZSCHALTUNG | |
Nennspannung UN |
240 V AC (TN-S) 240 V AC (TT) |
Nennfrequenz fN | 50 Hz (60 Hz) |
Höchste Dauerspannung UC (L-N) | 335 V AC |
Höchste Dauerspannung UC (L-PE) | 335 V AC |
Höchste Dauerspannung UC (N-PE) | 264V AC |
Nennlaststrom IL | 80 A |
Schutzleiterstrom IPE | ≤ 5 µA |
Standby-Leistungsaufnahme PC | ≤ 270 mVA |
Nennableitstoßstrom In (8/20) µs (L-N) | 12,5 kA |
Nennableitstoßstrom In (8/20) µs (L-PE) | 12,5 kA |
Nennableitstoßstrom In (8/20) µs (N-PE) | 50 kA |
Maximaler Ableitstoßstrom Imax (8/20) µs | 50 kA |
ANSCHLUSSDATEN | |
Anschlussart | Schraubanschluss |
Schraubengewinde | M5 |
Anzugsdrehmoment |
3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) |
NORMEN/BESTIMMUNGEN | |
Normen |
IEC 61643-11 2011 EN 61643-11 2012 |
Klassifikationen | eCl@ss, ETIM, UNSPSC |
Produktdaten | |
Symbol | 2800187 |
EAN | 4046356518581 |
