Überspannungsschutz 3P 1000V DC T1 T2 (B+C) 12,5kA Blitzschutz 2363

Überspannungsableiter VCX-50PV-B+C der Klasse T1 T2 - innovativer Schutz für Photovoltaikanlagen

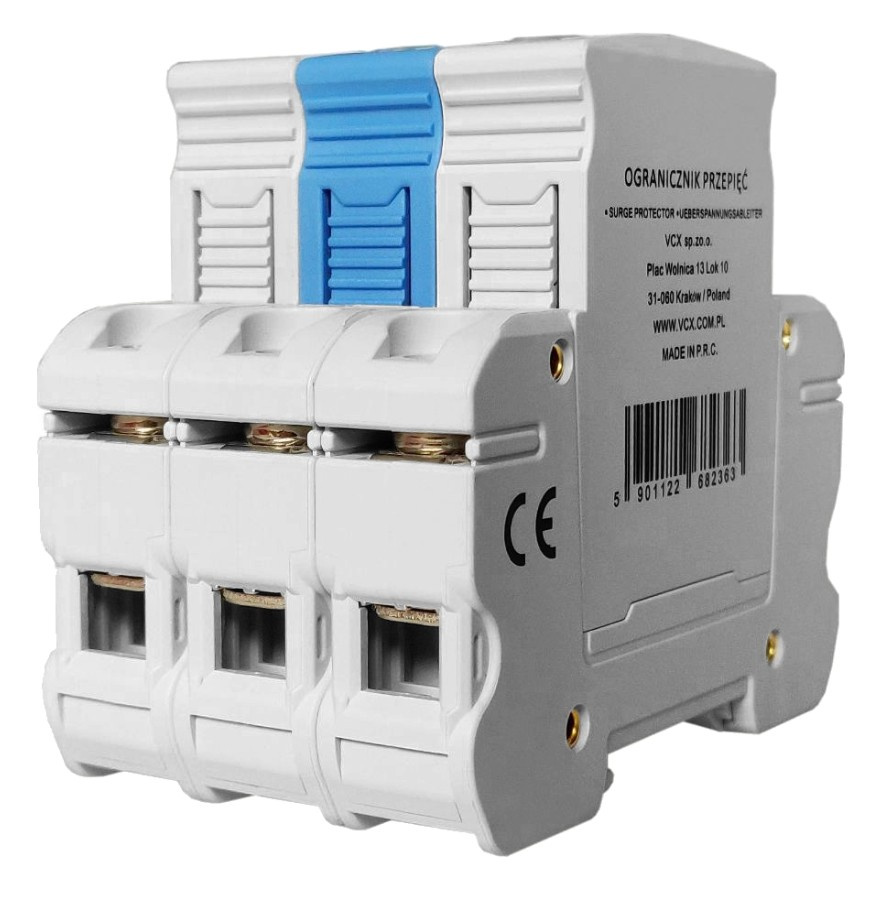

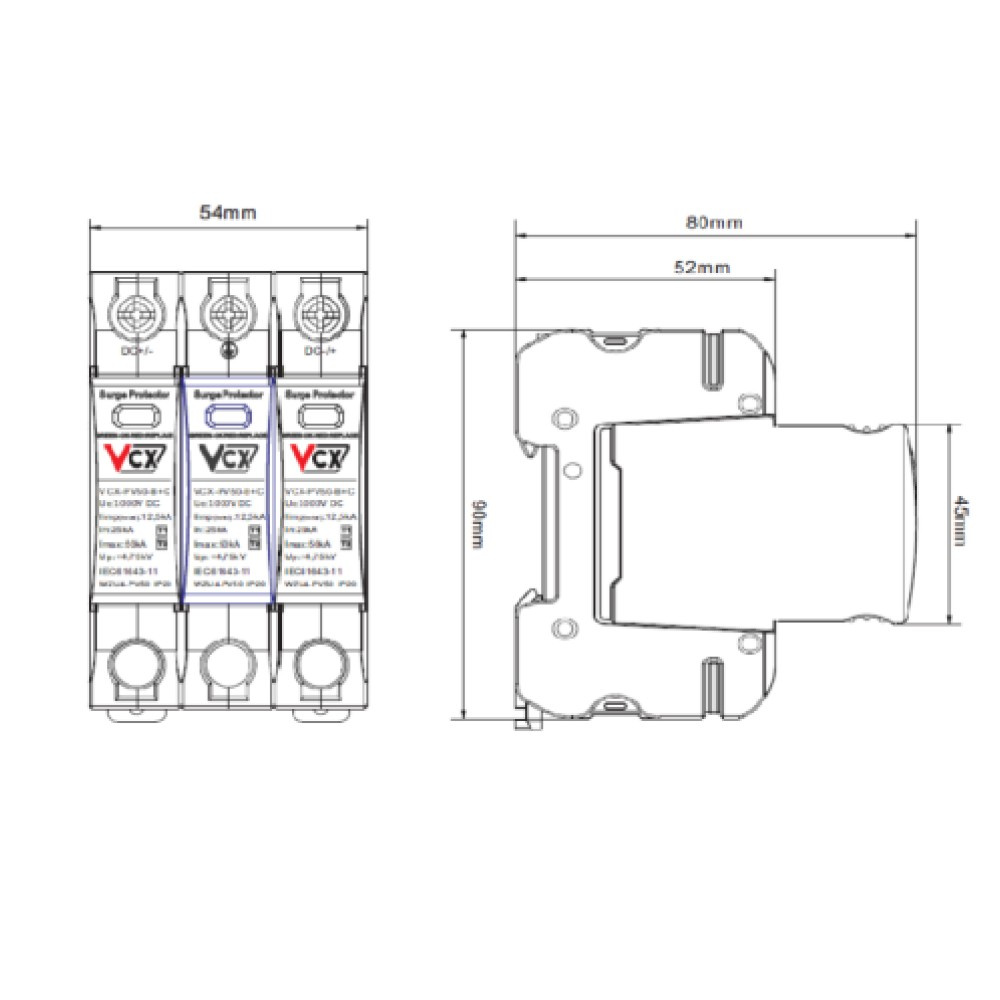

Der Blitzschutz nutzt die neueste Technologie, um Ihre PV-Anlage zuverlässig zu schützen. Er besteht aus einem speziellen Varistor (MOV) mit hohem Durchfluss und einer Gasfunkenstrecke (GDT). Daher kann die Verwendung von einem oder zwei Varistoren die Standards erfüllen, für die andere Hersteller den Einsatz mehrerer Varistoren erfordern. Durch den Einsatz weniger Varistoren verringert sich die Größe des Ableiters. Der Überspannungsableiter hat eine Breite von 18 mm/1 Pol und die Gesamtbreite der 3 Pole beträgt nur 54 mm, wodurch er in jede Installation passt.

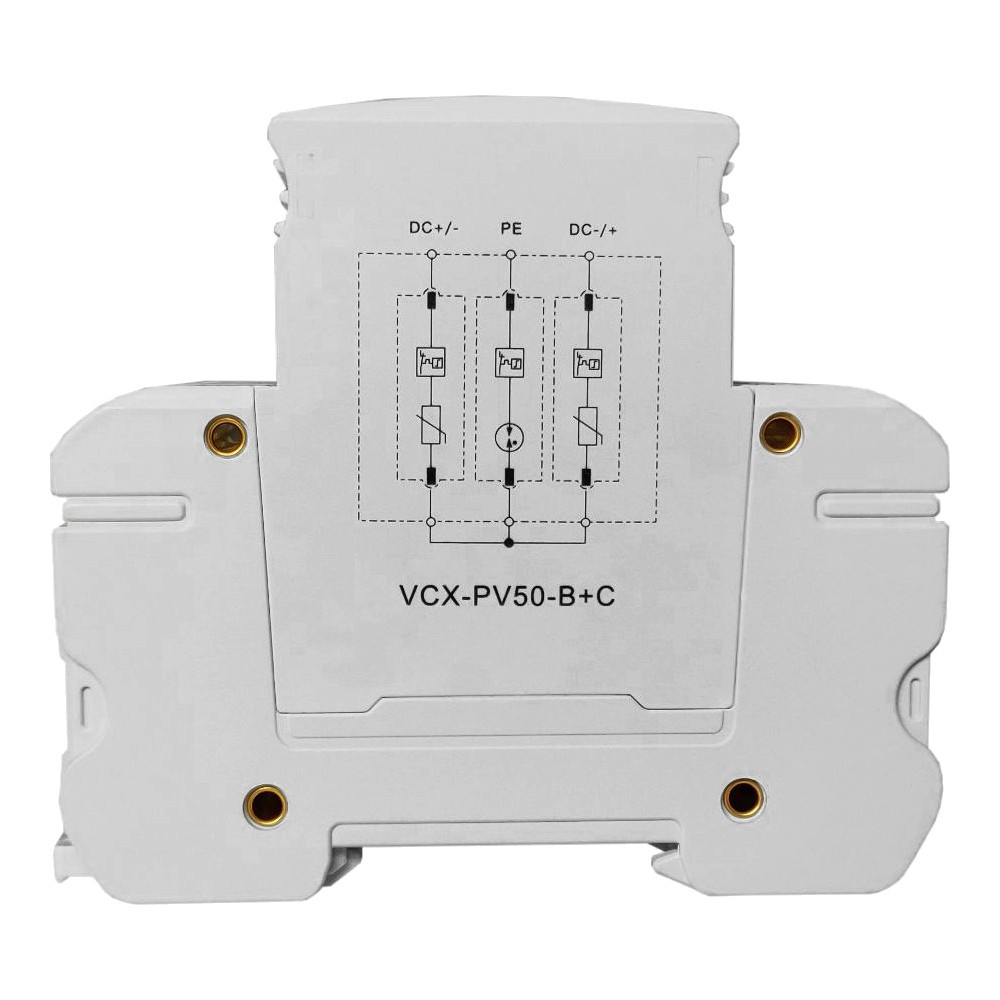

Er ist mit Varistoren (MOV) in den DC+ und DC- Modulen und einer Gasfunkenstrecke (GDT) im PE-Modul ausgestattet, wodurch das Alterungsproblem der Varistoren unter dem Einfluss des so genannten Leckstroms und des Arbeitsstroms wirksam beseitigt wird. Dadurch bleibt die Wirksamkeit des Überspannungsableiters über eine lange Betriebsdauer erhalten.

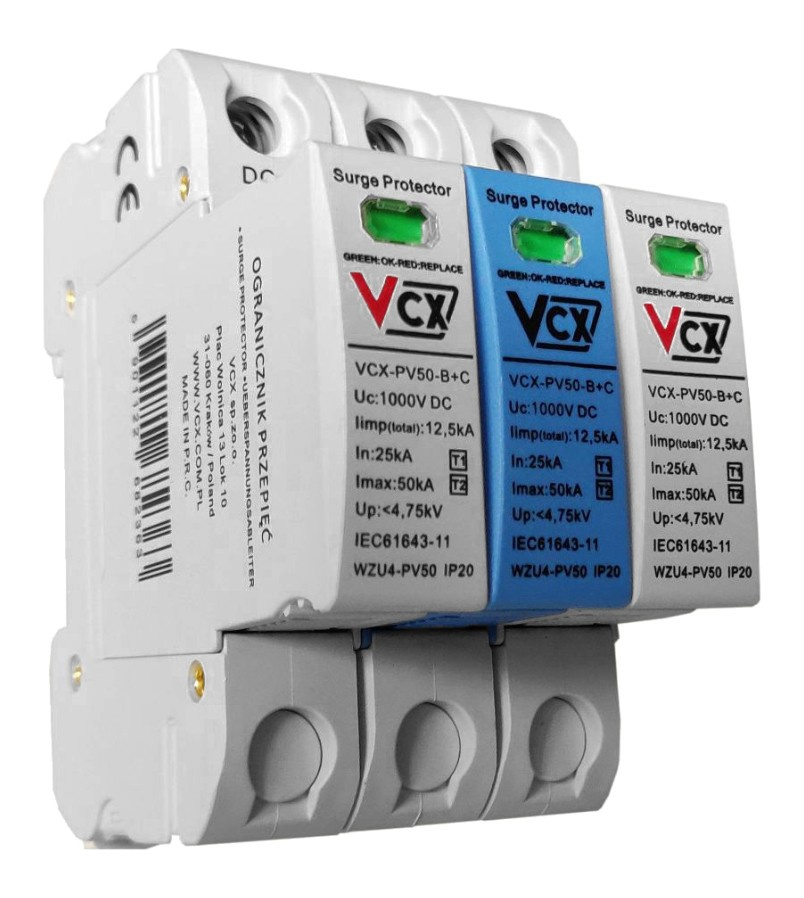

Darüber hinaus ist der Überspannungsschutz mit einer gut ablesbaren optischen Anzeige ausgestattet, die über den Betriebszustand informiert (grün – Schutz, rot – kein Schutz).

Technische Daten des Überspannungsableiters:

• Schutzklasse: T1 T2
• Ausführung: Varistor-Funkenstrecken-Technologie (MOV+GDT+MOV)
• Anschlüsse max: 35mm2
• Maximale Betriebsspannung: Ucpv 1000V DC
• Prüfstrom: In(8/20) 25 kA
• Maximaler Strom: Imax(8/20) 50 kA
• Impulsstrom: Iimp(10/350) 12,5kA
• Spannungsschutzpegel: Up <4,75
• Kurzschlussfestigkeit ISCPV: 10kA
• Lagertemperatur: -30/+70°C
• Arbeitsumgebungstemperatur: -30/+50°C
• Schutzart: IP20
• Reaktionszeit: <25ns
• Marke: VCX
