Überspannungsableiter Überspannungsschutz 4P 20-40kA AC Klasse T2 Blitzschutz
⭐⭐⭐⭐⭐
➡️ Überspannungsschutz ist ein Gerät, das vor transienten Überspannungen schützt, indem es die Frequenz und Dauer des nachfolgenden Stroms begrenzt. Diese Geräte werden auch als Blitzstromableiter, Überspannungsableiter oder Varistoren bezeichnet. Überspannungsschutz schützen Geräte, die an das Stromnetz angeschlossen sind, und sind auch ein unverzichtbarer Teil des Schutzes von Solaranlagen.
➡️ Überspannungsschutz des Typs 2 (T2 oder Klasse C) sind zur Ableitung von Überspannungen bestimmt, die durch Überspannungen infolge von Schaltvorgängen in einem Stromkreis (Wellenform 8/20 μs) auftreten. Überspannungsableiter des Typs 2 sind hinter Haupt-Stromverteilern (die auch Überspannungsschutz des Typs 1 enthalten) des Verteilernetzes, in Unterverteilern (und in Mehrfamilienhäusern in Verteilern der einzelnen Wohnungen) zu installieren.
⭐⭐⭐⭐⭐
Merkmale des Überspannungsschutz DV-5071:
✔️ Schutz von elektrischen Geräten vor Überspannungen
✔️ Schutz von Photovoltaikanlagen und angeschlossenen Geräten
✔️ Ableitertyp T2 (Klasse C)
✔️ DIN-Schienenmontage (TH/TS 35)
✔️ Entspricht der IEC (EN) 61643-11 Norm
✔️ Maximaler Leitungsquerschnitt: 35mm2
✔️ 4-Polig
✔️ Nennspannung bis zu 275 V
✔️ Spannungsschutz: bis 1,8 kV

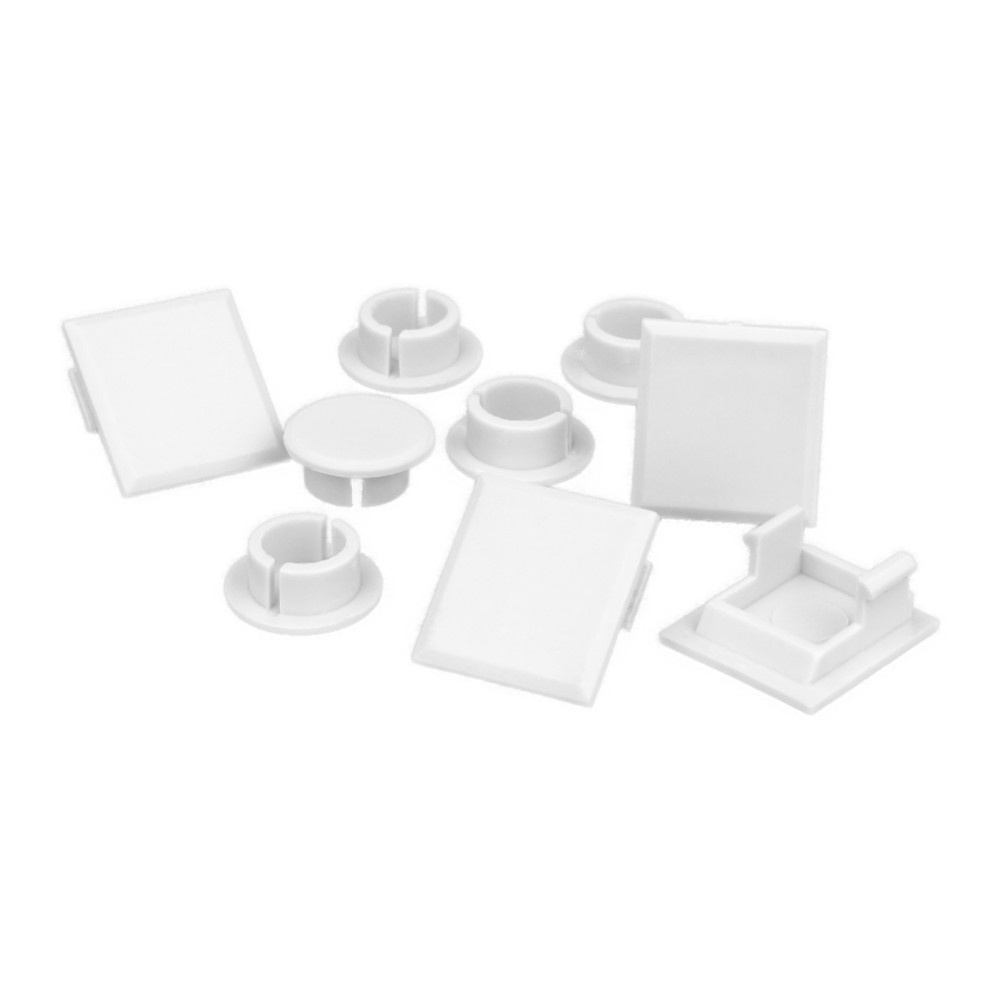

✔️ Die Überspannungsschutze haben zusätzliche Stopfen zur Abdeckung der Montagebohrungen
❗ Die Auswahl und Installation von Überspannungsschutze darf nur von autorisierten und qualifizierten Personen durchgeführt werden und ist abhängig von der Art der Blitzschutzanlage und der Art des Netzes. ❗
| Anwendung |
zum Schutz der elektrischen Ausrüstung einer Photovoltaikanlage vor den Auswirkungen von Überspannungen |
| Aktivitätsanzeige |
grün – Schutz rot – kein Schutz |
| Schutzklasse |
T2 |
| Module |
4 |
| Anforderungen |
T2 |
| max. Betriebsspannung Uc | 275 V AC |
| Teststrom (8/20) In |
20 kA |
| Strom max. (8/20) Imax |
40 kA |
| Spannungsschutz Up |
≤ 1,8 kV |
| Schutz |
32 A |
| Leitung max. | 35 mm2 |
| Ausführung | Varistor |
| Schutzart |
IP20 |
| Lagertemperatur |
von -30oC bis +70oC |
| Arbeitstemperatur |
von -30 bis +50oC |
| Montage |
DIN (TH/TS 35) |
| Normen |
CE, IEC61643-11 |
| Marke |
Doktorvolt |
| Symbol |
DV-5071 |
Ein Blitzschlag während eines Sturms kann viele teure Haushaltsgeräte, Computer, Fernsehgeräte usw. zerstören. Es lohnt sich daher, im Voraus über einen professionellen Schutz für solche Situationen nachzudenken. Richtig ausgewählte Überspannungsableiter sollten die Sicherheit unserer Anlage während eines Sturms gewährleisten und vor Überspannungen schützen.
