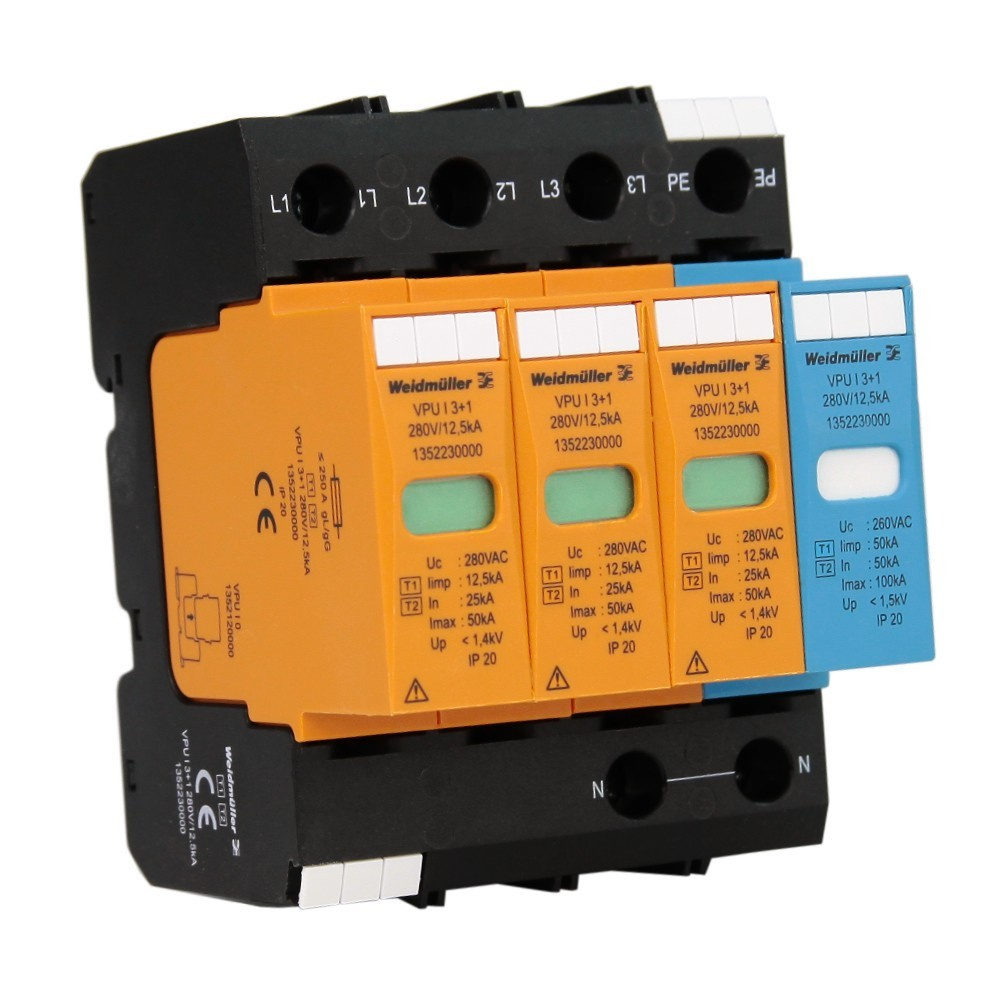

Weidmüller Überspannungsableiter VPU I 3+1 280V/12,5kA Blitzschutz 1352230000
Überspannungsableiter Weidmüller
VPU I 3+1 280V/12,5kA
➡️ Achten Sie auf den Schutz Ihrer Geräte und Anlagen zu Hause.
➡️ Der Ableiter ist für die Schutzklasse III und IV (LPL III/IV) ausgelegt und kann auch als Überspannungsschutz der Klasse II eingesetzt werden. Ein austauschbares Produkt.
| Typ |
VPU I 3+1 280V/12,5KA |
| Absicherung |
250 A gL (wenn Vorsicherung > 250 A) |
| Höchste Dauerspannung, Uc (AC) | 280 V |
| Höhste Dauerspannung, Uc (N-PE) | 260 V |
| Nennspannung (AC) |
230 V |
| Ableitstrom Imax (8/20µs) Ader-PE |
50 kA |
| Ansprechzeit / Rückfallzeit | ≤ 25 ns, ≤100 ns |
| Kurzschlussfestigkeit ISCCR | 25 kA |
| Anforderungsklasse nach EN 61643-11 | Typ I, Typ II |
| Polzahl | 4 |
| Schutzpegel Up für IN (L/N-PE) |
≤ 1,4kV |
| SchutzpegelUp für IN (N-PE) |
≤ 1,5kV |
|
Blitzstoßstrom Iimpuls (10/350 µs) (L-PE) |
12,5kA |
|
Blitzstoßstrom Iimpuls (10/350 μs) (N-PE) |
50kA |
| Leckstrom bei Un |
100 µA |
| Ableitstrom Imaks. (8/20μs) N-PE |
100 kA |
| Ableitstrom In (8/20μs) N-PE |
50 kA |
| Ableitstrom In (8/20µs) Leiter-PE | 20 kA |
| Spannungsart |
AC |
| Meldekontakt | Nein |
| Frequenzbereich | 50Hz-60Hz |
| Folgestromlöschfähigkeit Ifi |
technisch nicht vorhanden |
| Temporäre Überspannung - TOV |
438 V |
| Netzform |
TN-C-S, TN-S |
| Bauform |
Instalationsgehäuse; 4 TE, Insta IP20 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe |
schwarz, orange, blau |
| Optische Funktionsanzeige |
grün - OK |
| Schutzart |
IP20 |
| Trageschine |
TS 35 |
| Ausführung |
ohne Fernmeldekontakt |
| Segment |
Energieverteilung |
| Überspannungskategorie |
IV |
| Verschmutzungsgrad |
2 |
| Anschlussgrad |
Schraubanschluss |
| Abisolierlänge Bemessungsanschluss |
15 mm |
| Anzugsdrehmoment |
min 2 Nm max 3 Nm |
| Klemmbereich, Bemessungsanschluss |
16 mm² |
| Klemmbereich |
min 4 mm² max 35 mm² |
| Leiteranschlussquerschnitt, eindrähtig |
2,5 mm²-16 mm² |
| Leiteranschlussquerschnitt, feindrähtig |
2,5 mm²- 25 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig |
2,5 mm² -50 mm² |
| Abmessungen |
Breite 71,2 mm |
| Gewicht |
622g |
| Temperatur |
Lagertemperatur -40°C - 80°C -40 °C - 70 °C |
| Zulassung / Zertifikat / Konformitätsdokument |
CE, EAC,OVE |
| Hersteller |
Weidmüller |
| Symbol |
1352230000 |
| EAN | 4050118158038 |
