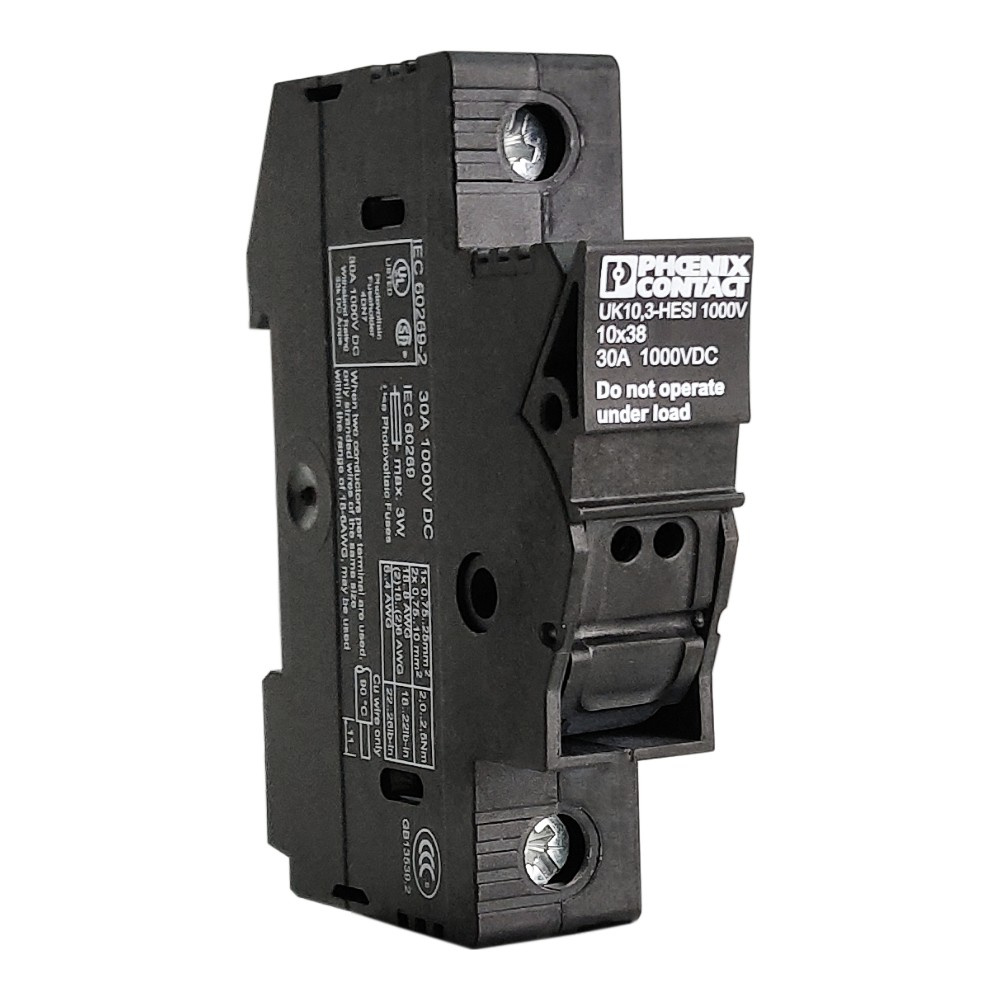

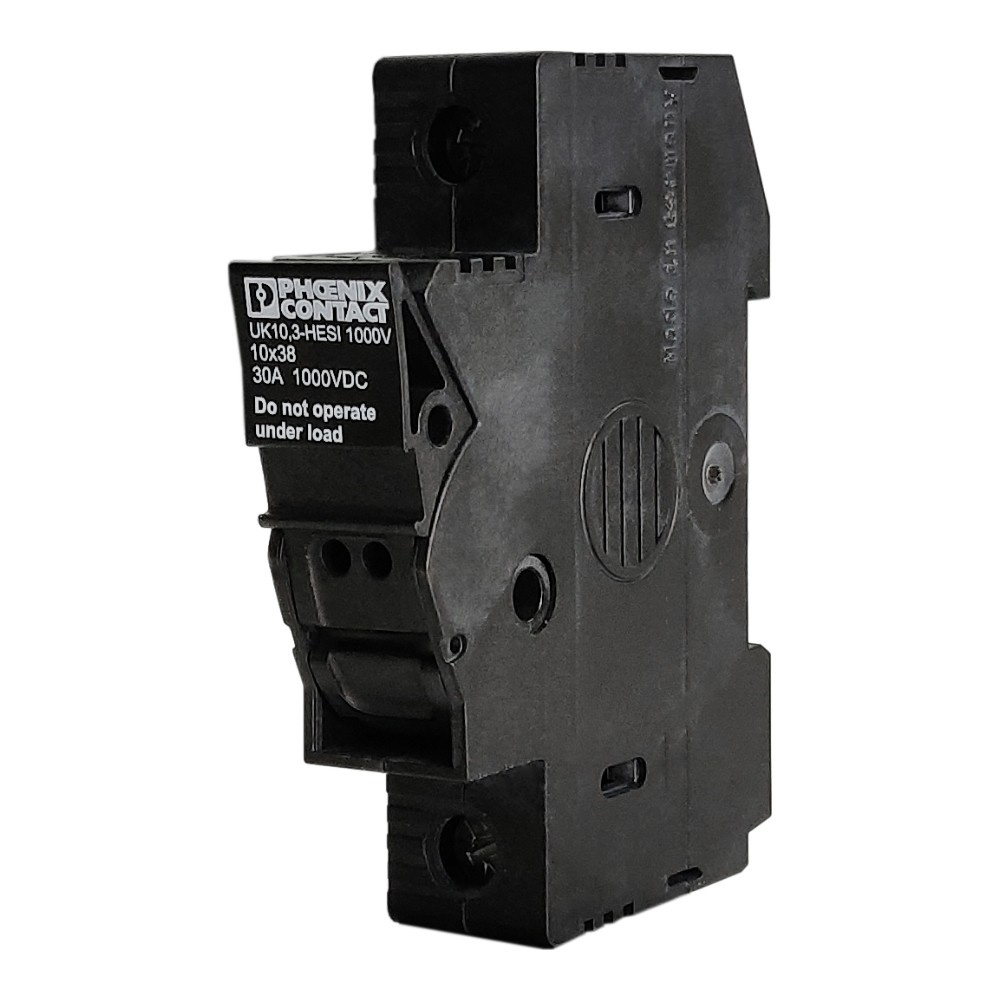

Sicherungsklemme UK10,3-HESI 1000V Sicherungsreihenklemme PHOENIX CONTACT

Sicherungsreihenklemme UK10,3-HESI 1000V
Phoenix CONTACT

Sicherungsreihenklemme für Schmelzsicherungen. Das Produkt ist mit Glas- und Keramiks Sicherungen kompatibel und ein ausgezeichneter Bestandteil von Solarsanschlusskasten zum Schutz von Photovoltaikanlagen. Qualität bestätigt durch IEC 60269-1 / -2.

ALLGEMEIN
Anzahl der Etagen

1

Anzahl der Anschlüsse

2

Nennquerschnitt 25 mm²
Farbe schwarz
Isolierstoff PA
Brennbarkeitsklasse nach UL 94 V0
Maximale Verlustleistung bei Nennbedingung 3,26W
Sicherungsmaße (auf unseren Auktionen verfügbar) 10,3 x 38 mm
Art der Sicherung (auf unseren Auktionen verfügbar) Glas / Keramik / ...
Bemessungsstoßspannung 6 kV
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe IIIa
Anschluss gemäß Norm IEC 60269-1 / -2
Belastungsstrom maximal 30 A (Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.)
Nennstrom IN 30 A (Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.)
Nennspannung UN 1000 V DC(Strom und Spannung werden durch die eingesetzte Sicherung bestimmt.)
Offene Seitenwand nein
Prüfspezifikation Berührschutz DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit gewährleistet
Fingersicherheit gewährleistet
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) 120 °C
MAßE
Breite 18 mm
Länge 81 mm
Höhe NS 35/7,5 65,5 mm
Höhe NS 35/15 73 mm
ANSCHLUßDATEN
Leiterquerschnitt starr min. 1,5 mm²
Leiterquerschnitt starr max. 25 mm²
Leiterquerschnitt flexibel min.Leiterquerschnitt flexibel min. 0,75 mm²
Leiterquerschnitt flexibel max. 25 mm²
Leiterquerschnitt AWG min. 16
Leiterquerschnitt AWG max. 3
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min. 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max. 16 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min. 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max. 16 mm²
Leiterquerschnitt mit Einlegebrücke starr max. 10 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max. 10 mm²
2 Leiter gleichen Querschnitts starr min. 1,5 mm²
2 Leiter gleichen Querschnitts starr max. 4 mm²
2 Leiter gleichen Querschnitts flexibel min. 0,75 mm²
2 Leiter gleichen Querschnitts flexibel max. 10 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min. 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max. 4 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min. 1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max. 10 mm²
Leiterquerschnitt mit Einlegebrücke starr max. 10 mm²
Leiterquerschnitt mit Einlegebrücke flexibel max. 10 mm²
Anschlussart Schraubanschluss
Abisolierlänge 11 mm
Lehrdorn A7
Schraubengewinde M5
Anzugsdrehmoment min. 2 Nm
Anzugsdrehmoment max. 2,5 Nm
NORMEN, BESTIMMUNGEN & KLASSIFIKATIONEN
Anschluss gemäß Norm IEC 60269-1 / -2
Brennbarkeitsklasse nach UL 94 V0
China RoHS Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
eCl@ss
  • eCl@ss 4.1 - 27141100
  • eCl@ss 5.1 - 27141100
  • eCl@ss 6.0 - 27141100
  • eCl@ss 7.0 - 27141116
  • eCl@ss 8.0 - 27141116
  • eCl@ss 9.0 - 27141116
ETIM
  • ETIM 2.0 - EC000897
  • ETIM 3.0 - EC000899
  • ETIM 4.0 - EC000899
  • ETIM 5.0 - EC000899
  • ETIM 6.0 - EC000899
  • ETIM 7.0 - EC000899
UNSPSC
  • UNSPSC 6.01 - 30211811
  • UNSPSC 7.0901 - 39121410
  • UNSPSC 11 - 39121410
  • UNSPSC 12.01 - 39121410
  • UNSPSC 13.2 - 39121410
