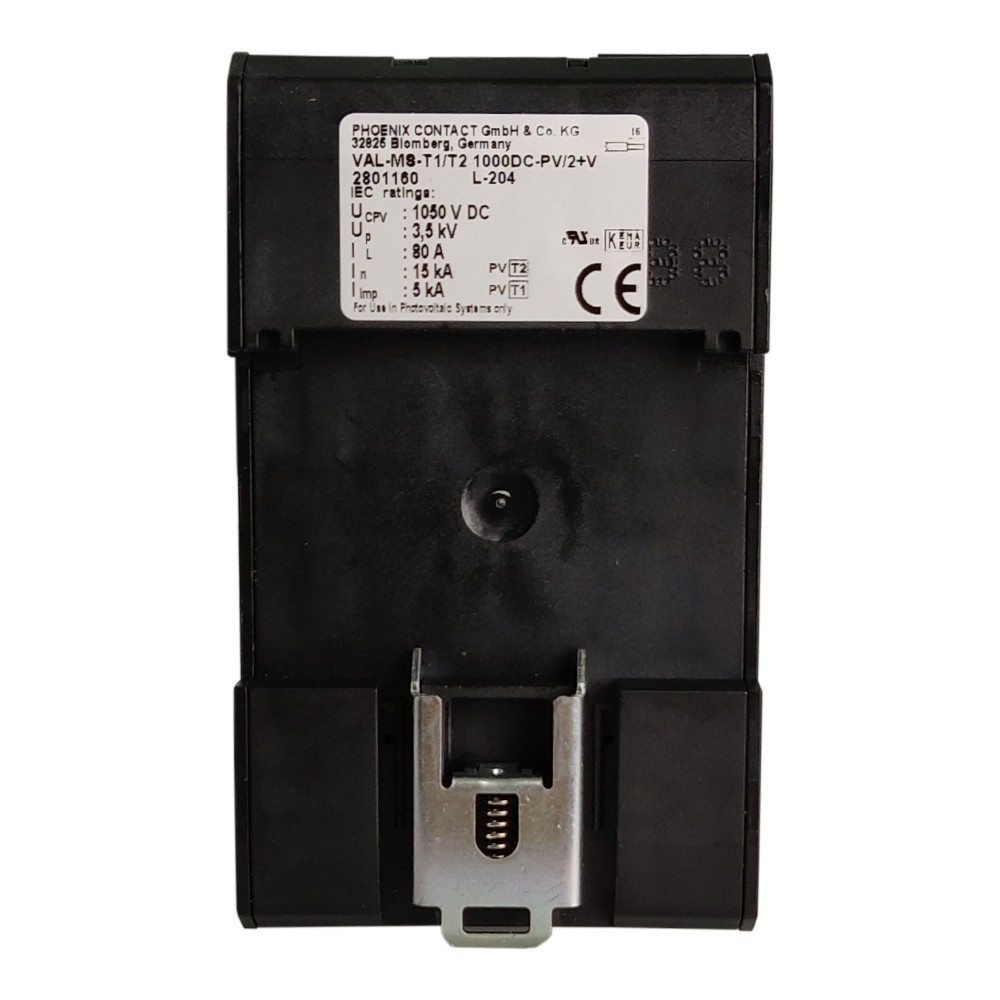

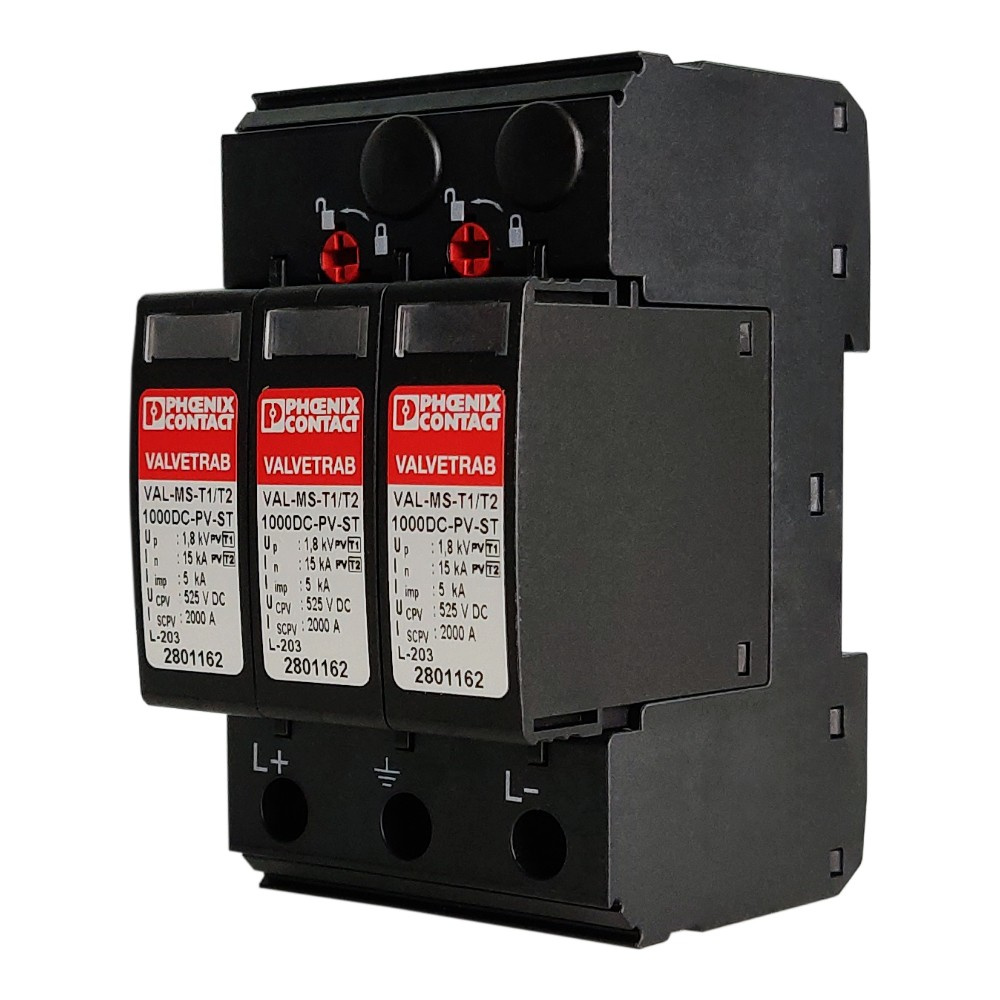

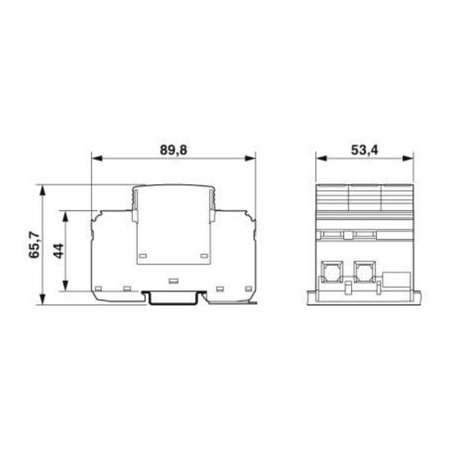

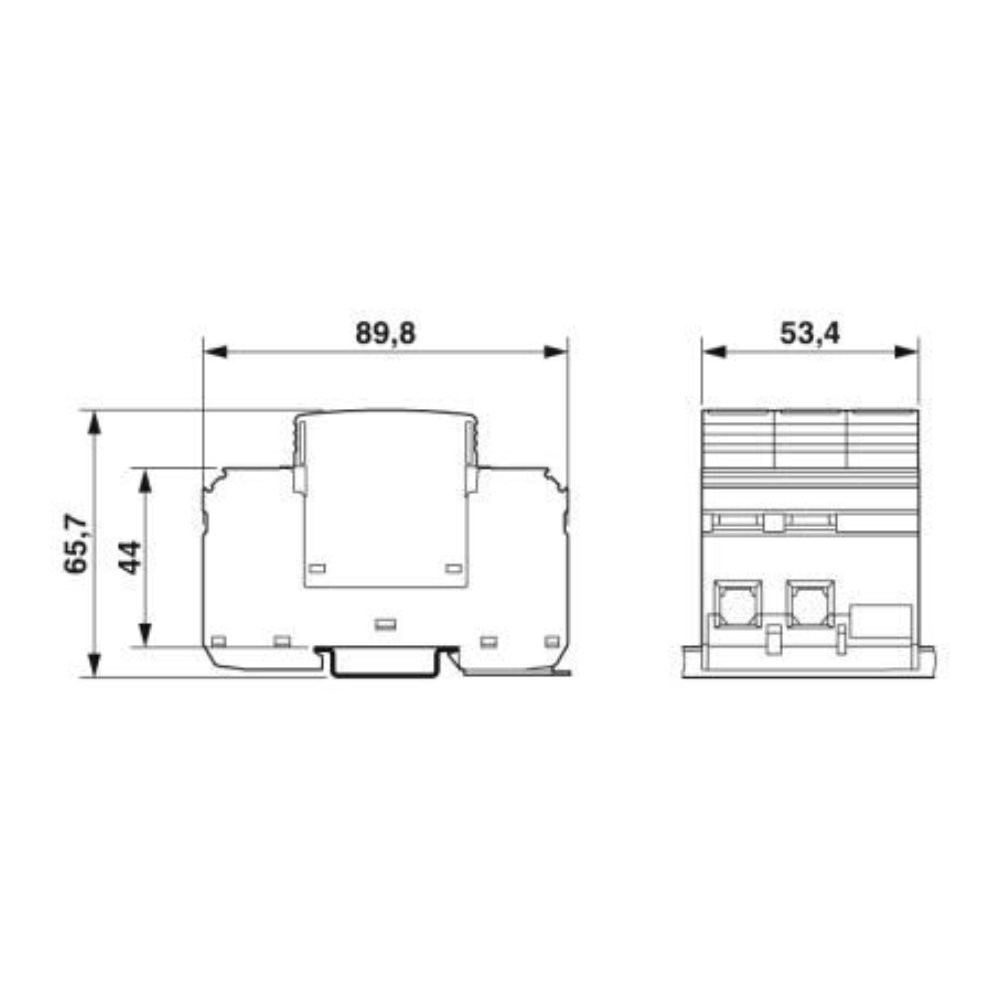

| MAßE |
| Höhe |
89,8mm
|
| Breite |
53,4mm
|
| Tiefe |
65,7 mm (inkl. Tragschiene 7,5 mm) |
| Teilungseinheit |
3 TE |
| UMGEBUNGSBEDINGUNGEN |
| Schutzart |
IP20 (nur bei Benutzung aller Klemmstellen)
|
| Umgebungstemperatur (Betrieb) |
-40 °C ... 80 °C
|
| Umgebungstemperatur (Lagerung/Transport) |
-40 °C ... 80 °C |
| Höhenlage |
≤ 2000 m ü.d.M. |
| Zulässige Luftfeuchtigkeit (Betrieb) |
5 % ... 95 % |
| Schock (Betrieb) |
60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (Betrieb) |
7,5g (5-500 Hz / 2,5 h / XYZ) |
| ALLGEMEIN |
| IEC-Prüfklasse |
PV I / II PV T1 / T2
|
| EN Type |
T1 / T2
|
| SPD Ausfallverhalten |
OCM (Abtrennfehlerverhalten)
|
| Anschlusskonfiguration |
Y-Konfiguration
|
| Einbauort |
Innenraum
|
| Einbauort der Abtrennvorrichtung |
Intern
|

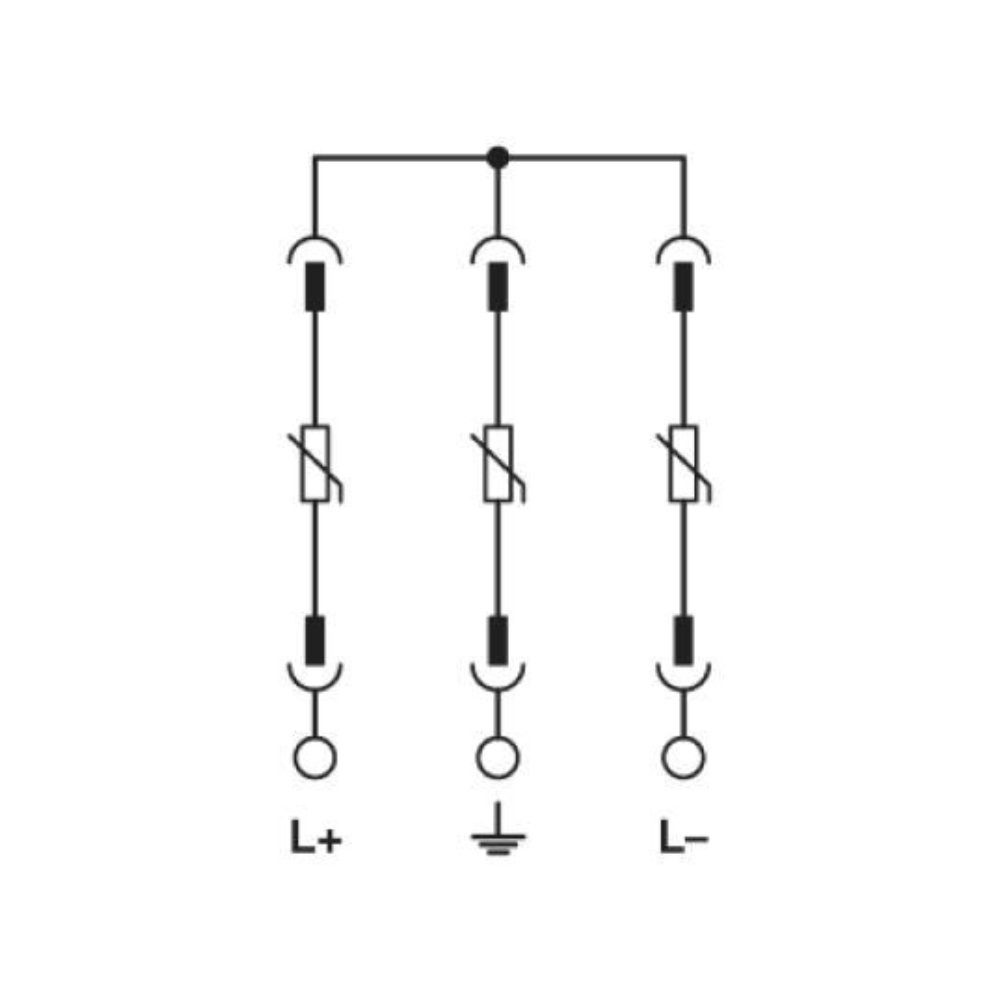

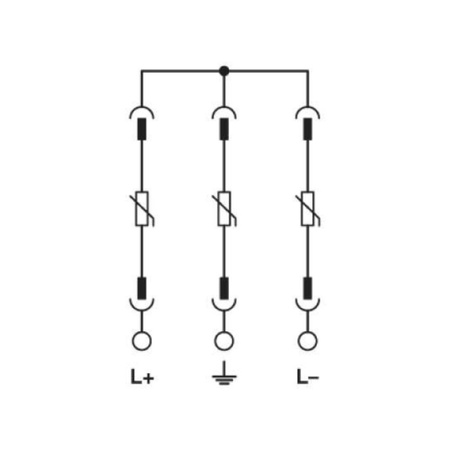

| Schutzpfade |
(L+) - (L-) (L+) - PE (L-) - PE
|
| Montageart |
Tragschiene: 35 mm
|
| Farbe |
tiefschwarz RAL 9005
|
| Material Gehäuse |
PA 6.6-FR (Polyamid 6) PBT-FR
|
| Verschmutzungsgrad |
2
|
| Abstand zu aktiven und geerdeten Teilen |
8 mm
|
| Brennbarkeitsklasse nach UL 94 |
V-0
|
| Bauform |
Tragschienenmodul zweiteilig steckbar
|
| Meldung Überspannungsschutz defekt |
optisch
|
| SCHUTZSCHALTUNG GLEICHSPANNUNGSSEITE (DC) |
| Höchste Dauerspannung UCPV |
1050 V DC
|
| Kurzschlussfestigkeit ISCPV |
1050 V DC
|
| Dauerbetriebsstrom ICPV |
< 20 µA
|
| Nennlaststrom IL |
80 A
|
| Schutzleiterstrom IPE |
≤ 20 µA DC ≤ 350 µA AC
|
| Standby-Leistungsaufnahme PC |
≤ 25 mVA
|
| Nennableitstoßstrom (8/20) µs |
15 kA
|
| Maximaler Ableitstoßstrom Imax (8/20) µs |
40 kA
|
| Blitzprüfstrom (10/350) µs, Ladung |
2,5 As
|
| Blitzprüfstrom (10/350) µs, spezifische Energie |
6,25 kJ/Ω
|
| Blitzprüfstrom (10/350) µs, Stromscheitelwert Iimp |
5 kA
|
| Gesamtableitstoßstrom Itotal (8/20) µs |
40 kA
|
| Gesamtableitstoßstrom Itotal (10/350) µs |
5 kA
|
| Schutzpegel Up |
≤ 3,5 kV
|
| Restspannung Ures |
- ≤ 3,5 kV (bei In)
- ≤ 2,9 kV (bei 5 kA)
- ≤ 3,2 kV (bei 10 kA)
- ≤ 3,7 kV (bei 20 kA)
- ≤ 4,1 kV (bei 30 kA)
- ≤ 4,6 kV (bei 40 kA)
|
| Ansprechzeit tA |
≤ 25 ns
|
| Isolationswiderstand Riso |
> 5 GΩ (bei 500 V DC)
|
| ANSCHLUSSDATEN |
| Anschlussart |
Schraubanschluss
|
| Schraubengewinde |
M5
|
| Anzugsdrehmoment |
3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²)
|
| Abisolierlänge |
16mm
|
| Leiterquerschnitt flexibel |
1,5 mm² ... 25 mm²
|
| Leiterquerschnitt starr |
1,5 mm² ... 35 mm²
|
| Leiterquerschnitt AWG |
15 ... 2
|
| Anschlussart |
Gabelkabelschuh
|
| Leiterquerschnitt flexibel |
1,5 mm² ... 16 mm²
|

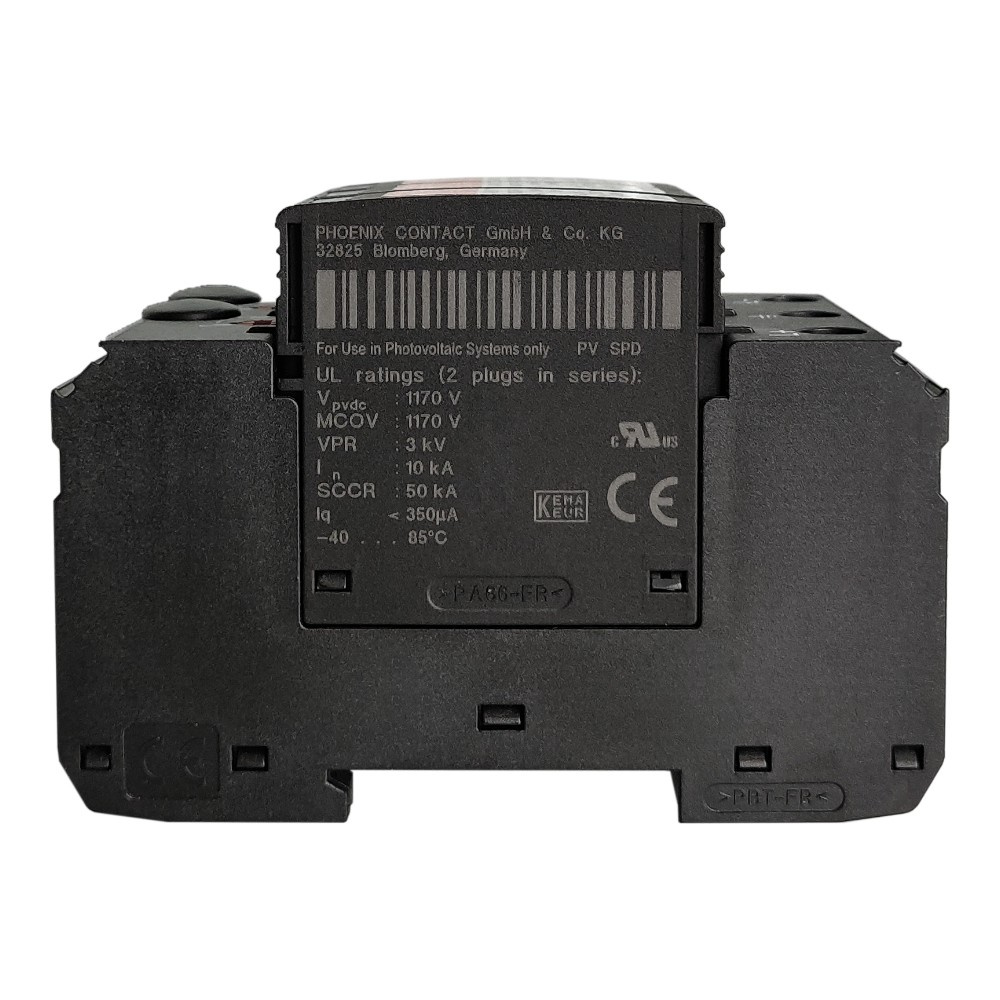

| UL SPEZIFIKATIONEN |
| SPD Typ |
1CA
|
| Maximale Dauerspannung MCOV |
1170 V DC
|
| Nennspannung |
1170 V DC
|
| Schutzpfade |
(L+) - (L-) (L+) - G (L-) - G
|
| Energieverteilungssystem |
DC PV
|
| Nennspannungsschutz VPR |
3 kV
|
| Nennableitstoßstrom In |
10 kA
|
| Kurzschlussfestigkeit (SCCR) |
50 kA |
| UL ANSCHLUSSDATEN |
| Leiterquerschnitt AWG |
10 ... 2
|
| Anzugsdrehmoment |
30 lbf-in. |
| NORMEN, BESTIMMUNGEN & KLASSIFIKATIONEN |
| Normen/Bestimmungen |
EN 50539-11 2013
|
| China RoHS |
Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| eCl@ss |
- eCl@ss 4.0 - 27130800
- eCl@ss 4.1 - 27130800
- eCl@ss 5.0 - 27130800
- eCl@ss 5.1 - 27130800
- eCl@ss 6.0 - 27130800
- eCl@ss 7.0 - 27130802
- eCl@ss 8.0 - 27130802
- eCl@ss 9.0 - 27130802
|
| ETIM |
- ETIM 3.0 - EC000941
- ETIM 4.0 - EC000941
- ETIM 5.0 - EC000381
- ETIM 6.0 - EC000381
- ETIM 7.0 - EC000381
|
| UNSPSC |
- UNSPSC 6.01 - 30212010
- UNSPSC 7.0901 - 39121610
- UNSPSC 11 - 39121610
- UNSPSC 12.01 - 39121610
- UNSPSC 13.2 - 39121620
|
