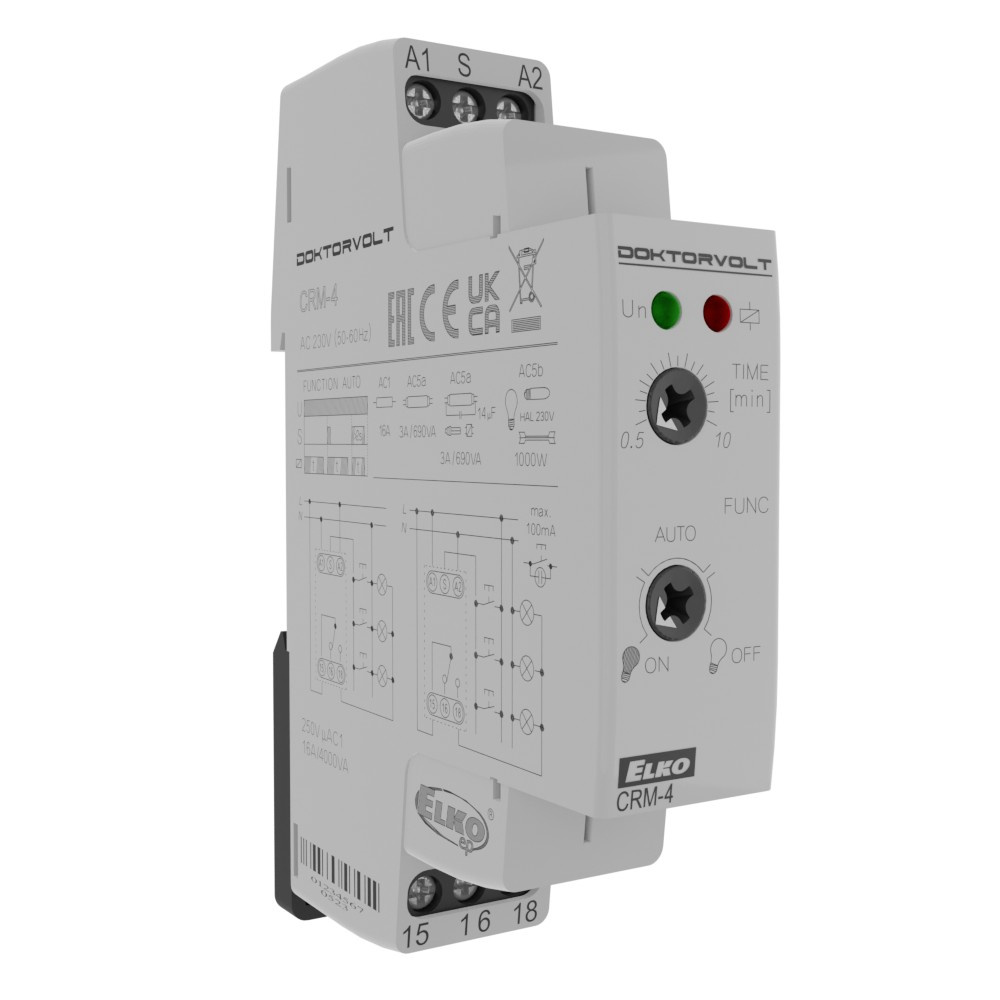

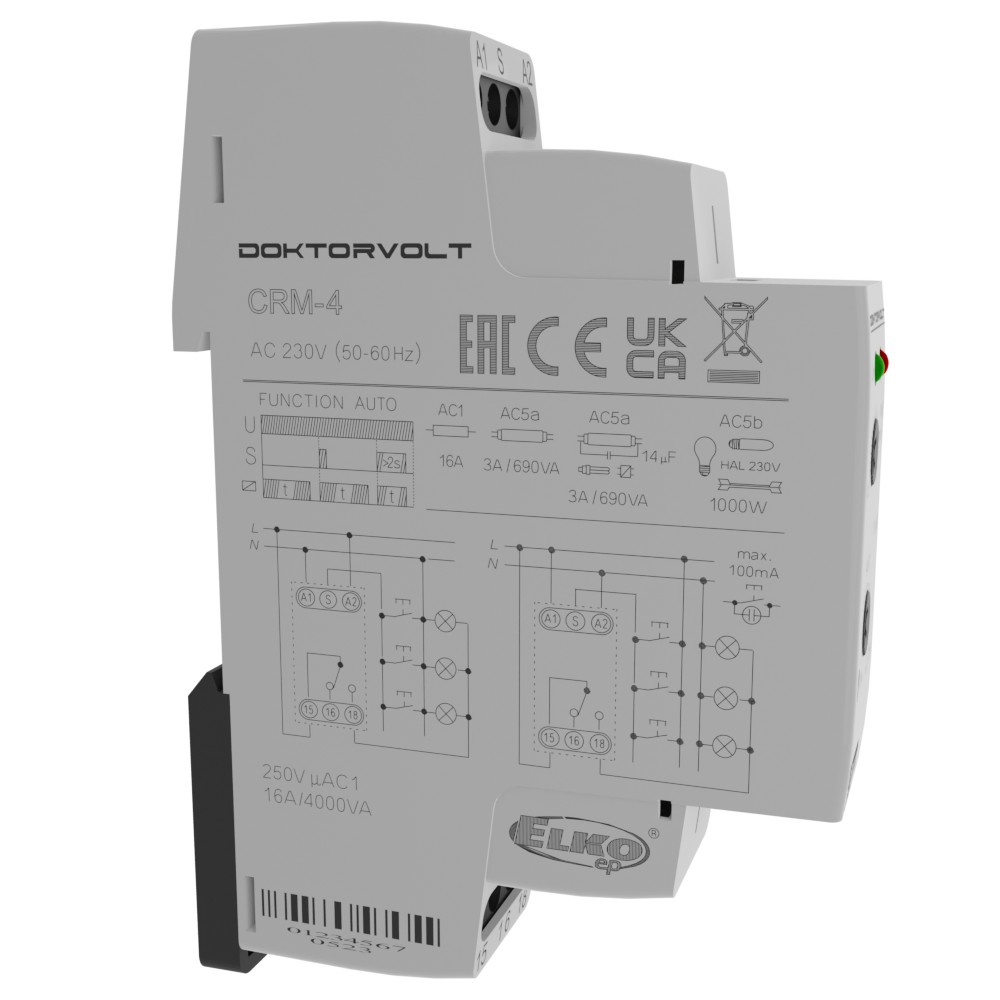

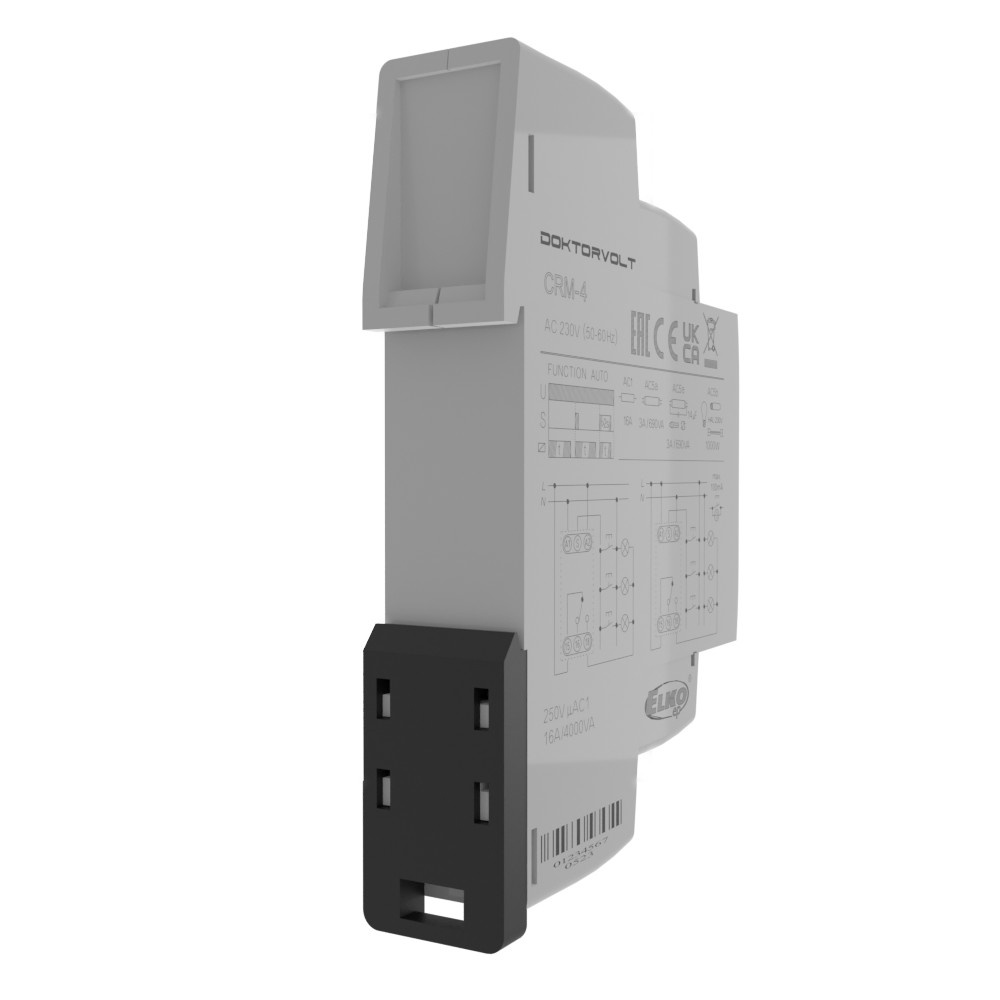

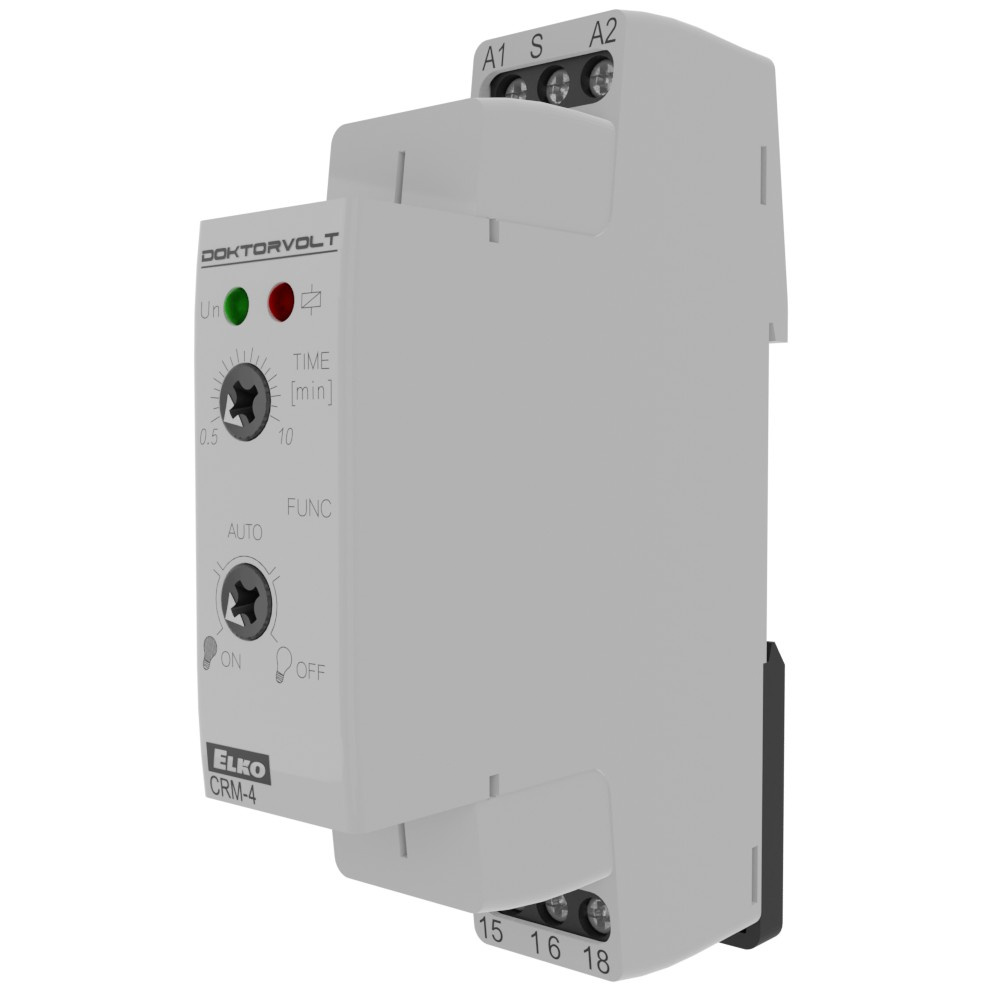

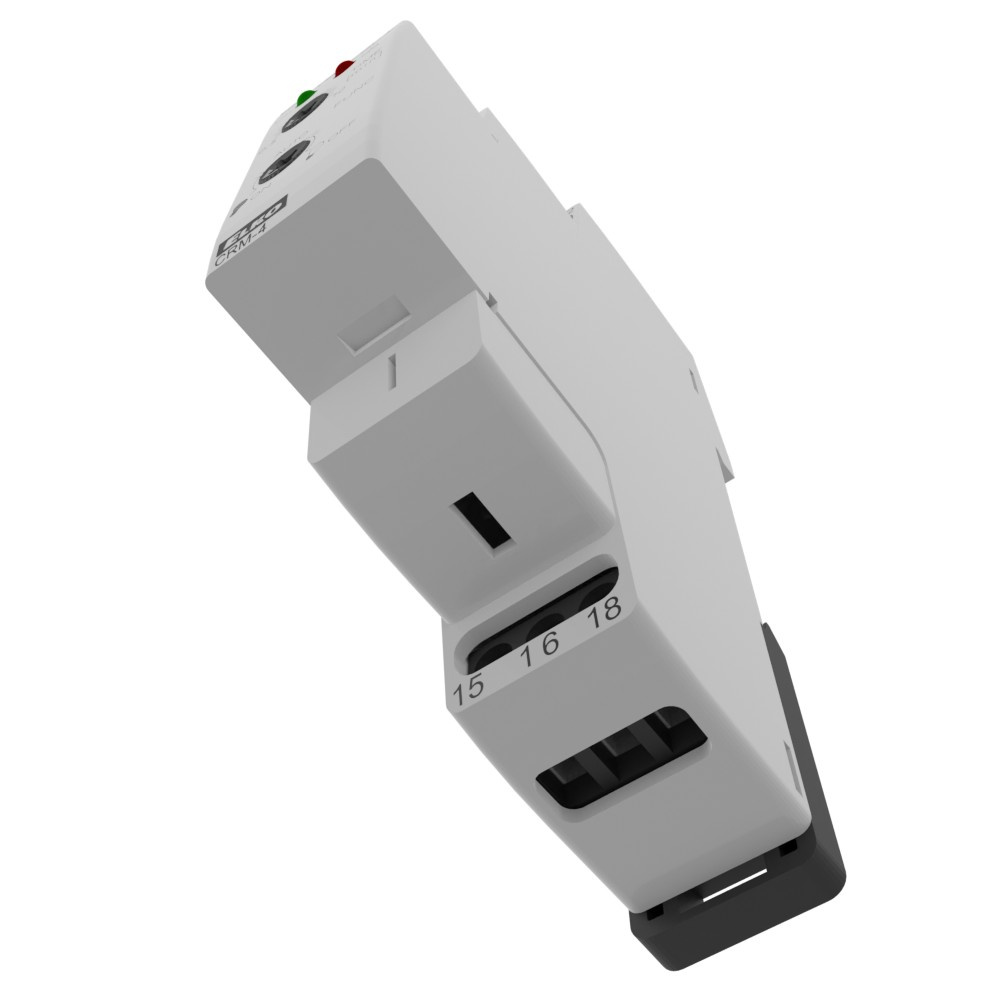

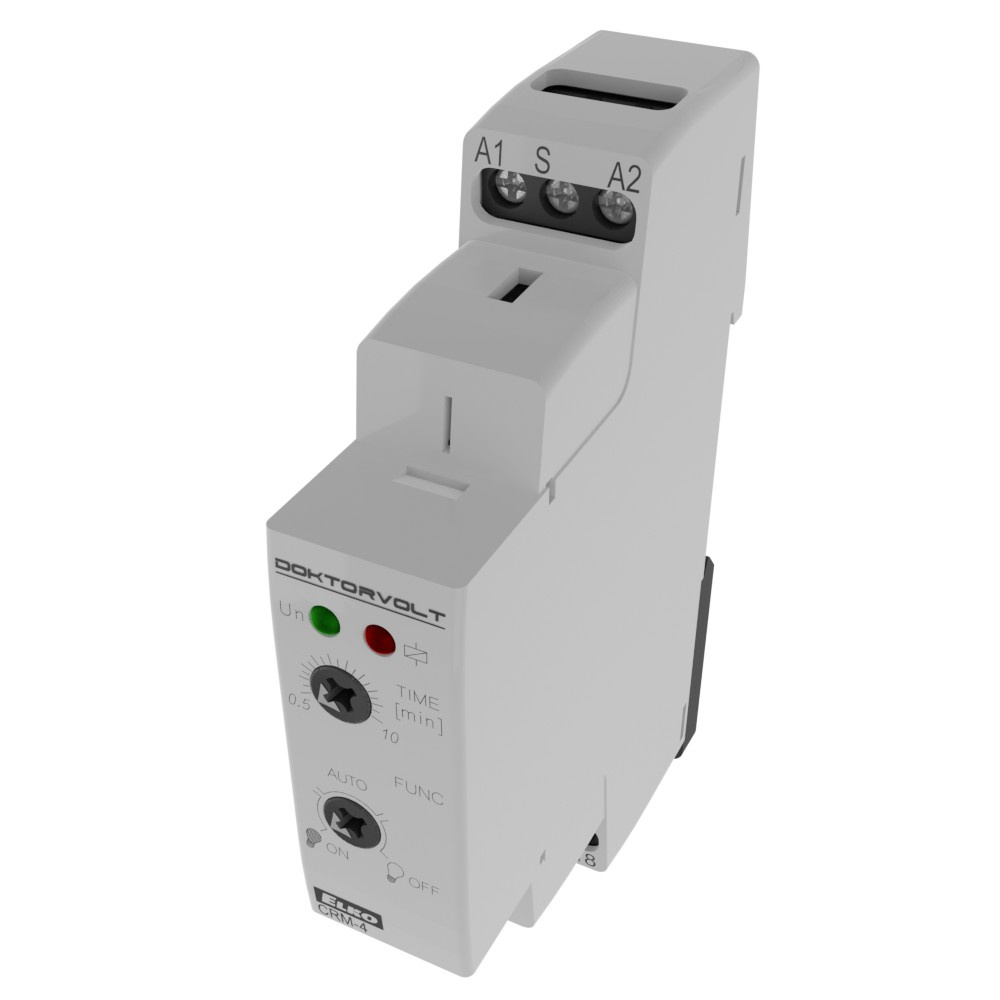

Treppenlichtautomat ELKO

⭐⭐⭐⭐⭐

➡️ Der einfache Treppenlichtzeitschalter wird zur Steuerung der Beleuchtung in Fluren, Hallen und Treppenhäusern eingesetzt. Er kann auch zum verzögerten Abschalten von Ventilatoren, z. B. in der Küche oder im Bad, verwendet werden.

➡️ 3 Funktionen: - ON (dauerhaft eingeschaltet) - z. B. bei Reinigung, Umzug - AUTO - Treppenlichtautomat ohne Signalisierung - OFF (dauerhaft ausgeschaltet) - z. B. bei Lampenwechsel.

➡️ Einstellbare Zeitbereiche: 0,5 ... 10 Minuten.

➡️ Durch langes Drücken der Steuertaste (>2s) kann die Zeitmessung beendet werden.

➡️ Optionaler Anschluss von Steuertasten mit Leuchtstofflampen (max. 100 mA).

➡️ Potentialfreier Ausgangskontakt AC1 16A (4000VA), Stoßstrom bis zu 80A.

➡️ 3-Draht- oder 4-Draht-Anschluss.

➡️ Treppenlichtautomat der Firma ELKO - Technische Daten:

•  - Klemmen: A1 - A2
•  - Versorgungsspannung: AC 230V (50 -60 Hz)
•  - Leistungsaufnahme (max.): 3 VA/ 1.6 W
•  - max. Verlustleistung (Un + Klemmen): 4W
•  - Toleranz der Versorgungsspannung: -15%; +10%
•  - Anzeige: LED, grün
•  - Zeitbereiche: 0,5 - 10 min
•  - Zeiteinstellung: Potentiometer
•  - Genauigkeit der Zeiteinstellung: 5% - bei mechanischer Einstellung
•  - Wiederholgenauigkeit 5% - Stabilität des eingestellten Wertes
•  - Temperaturkoeffizient: 0.01% /°C, Basiswert = 20 °C

✔️ Ausgang

•  - Ausgangskontakt: 1x Wechsler (AgSnO2)
•  - Nennstrom: 16A / AC1
•  - Schaltleistung: 4000VA / AC1, 384 W / DC
•  - Höchststrom: 30A / <3 s

•  - Schaltspannung: 250V AC / 24V DC
•  - Ausgangsanzeige: LED, rot
•  - mechanische Lebensdauer: 10.000.000
•  - elektrische Lebensdauer (AC1) 100.000

✔️ Steuerung

• - Steuerspannung: AC 230V

• - Eingangsleistung max.: 4.5 VA / 0.3 W
• - Anschluss der Glimmlampen: ja

• - max. Strom der angeschlossenen Leuchtstoffröhren: 100mA
• - Steuerimpulslänge: min. 40 ms / max. unbegrenzt
• - Wiederbereitschaftszeit: max. 320 ms

✔️ Zusätzliche Informationen

• - Betriebstemperatur: -20.. +55 °C
• - Lagertemperatur: 30.. +70 °C
• - Arbeitsposition: beliebig
• - Montage: DIN Schiene EN 60715
• - Schutzart: IP40 frontseitig / IP10 - Klemmen
• - Überspannungskategorie: III
• - Verschmutzungsgrad: 2
• - Kabelquerschnitt (mm2): max. 2x 2.5, max. 1x 4/ mit Hülse max. 1x 2.5 oder max. 2x 1.5 (AWG 12)
• - Normen: EN 61812 - 1

Eine detaillierte Beschreibung des Geräts finden Sie unter "Download"
