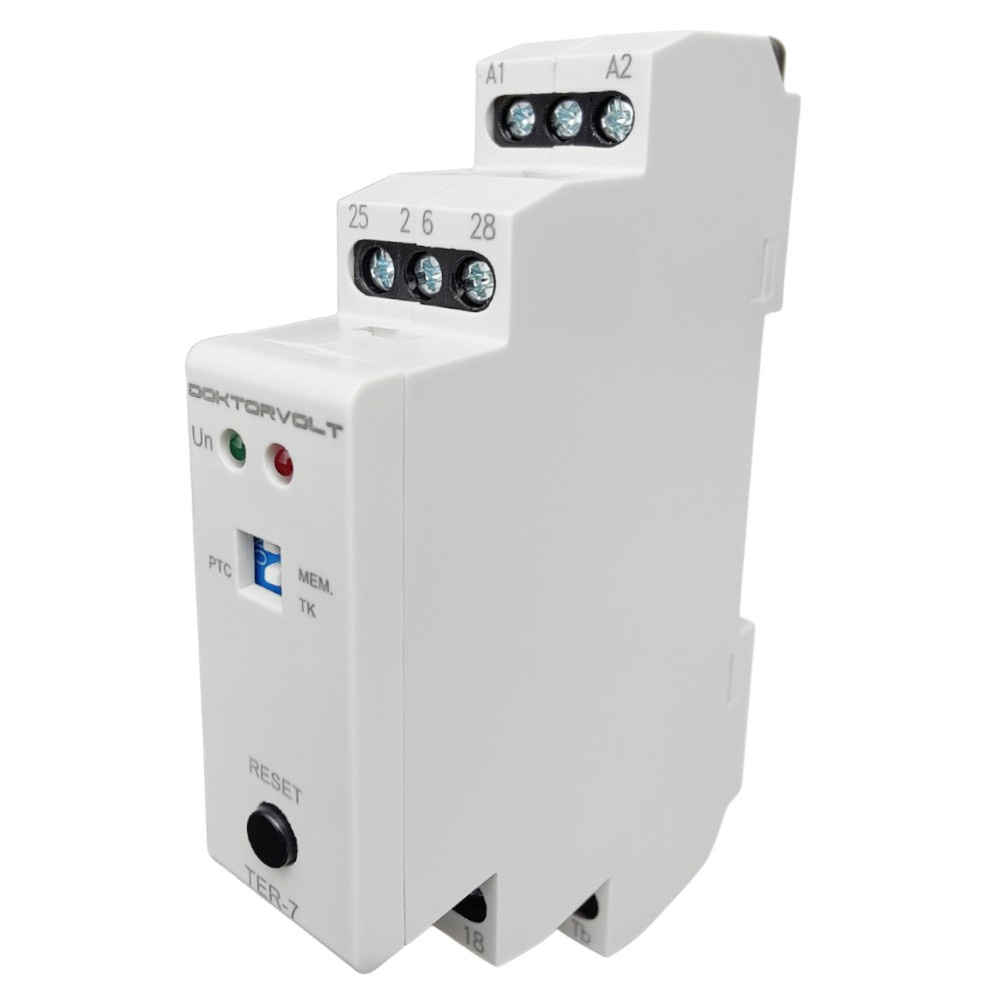

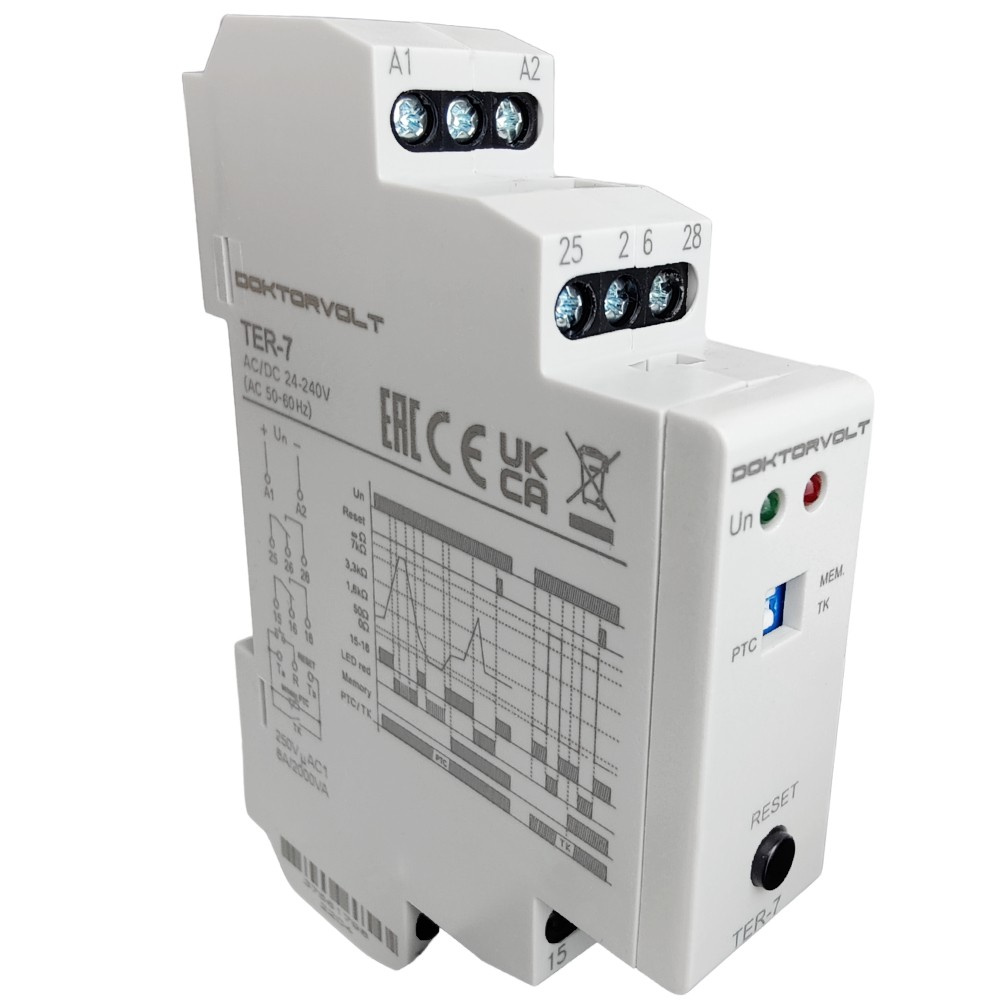

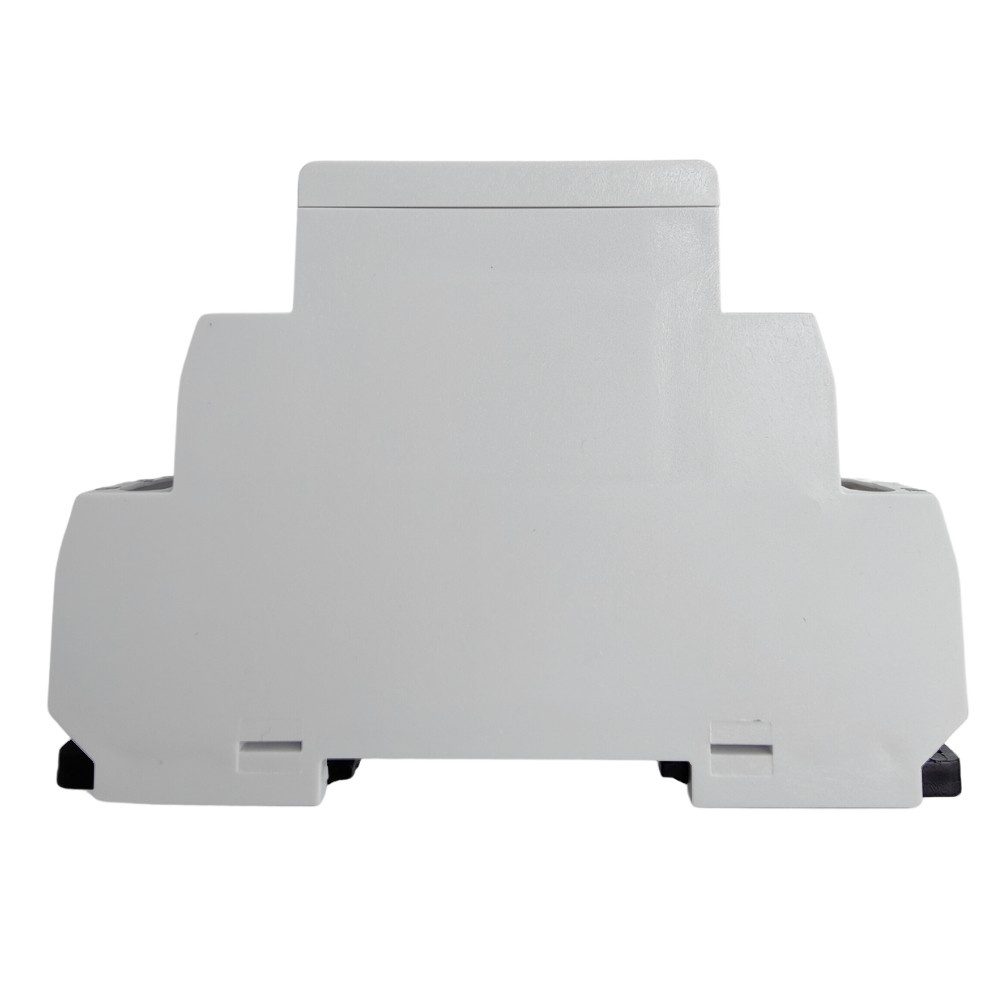

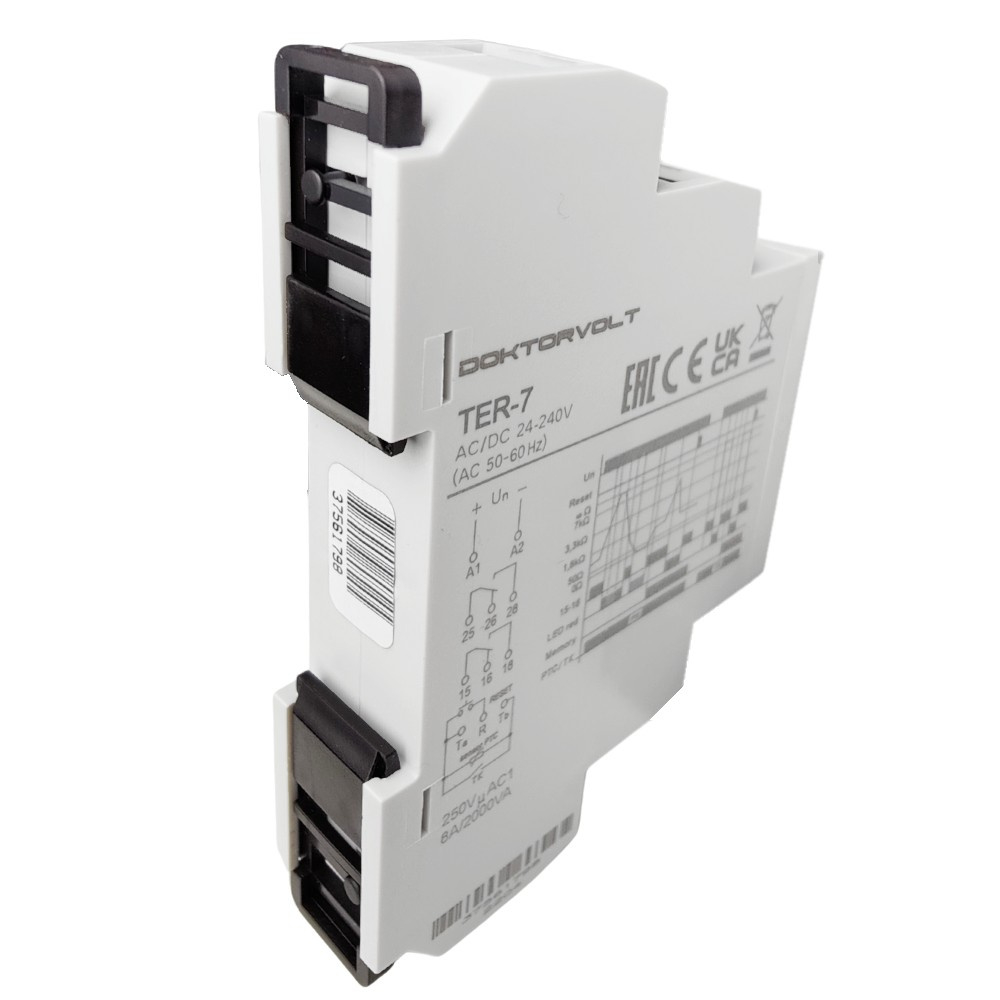

ELKO Thermostat zur Temperaturüberwachung der Motorwicklung TER-7 Temperaturüberwachungsrelais 7164

Thermostat zur Temperaturkontrolle der Motorwicklung TER-7 ELKO

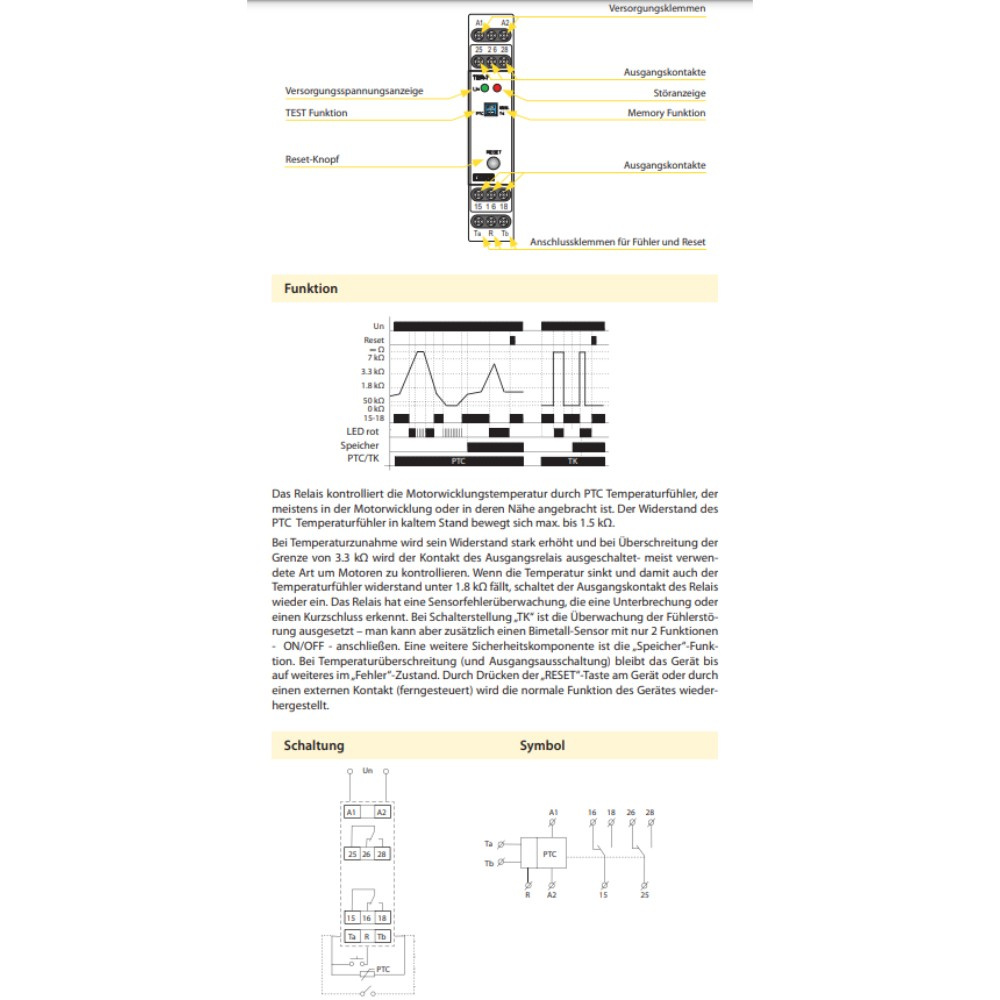

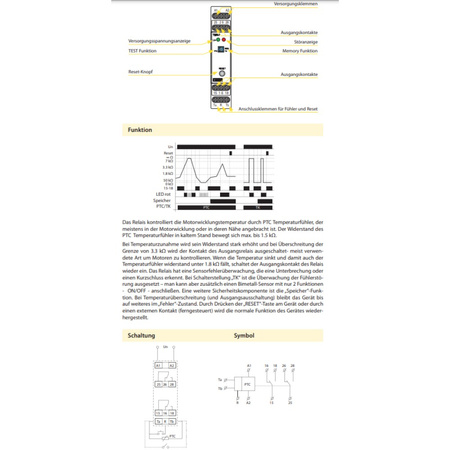

Der Thermostat TER-7 überwacht präzise die Wicklungstemperatur des Motors, sorgt für optimale Betriebsbedingungen und minimiert das Risiko einer Überhitzung.

Das Gerät verfügt über fest eingestellte Schaltniveaus.

Verwendet einen PTC-Sensor, der vom Hersteller in die Motorwicklung eingebaut ist, oder einen externen PTC-Sensor.

MEMORY-Funktion: die Kontakte werden im Fehlerzustand abgeschaltet, bis der Betreiber eingreift (Drücken der RESET-Taste).

RESET-Funktion des Fehlerzustands: durch Drucktaste auf der Frontseite oder durch externen Kontakt (2-Draht).

Bei Netzbetrieb muss der Neutralleiter an die Klemme A2 angeschlossen werden.

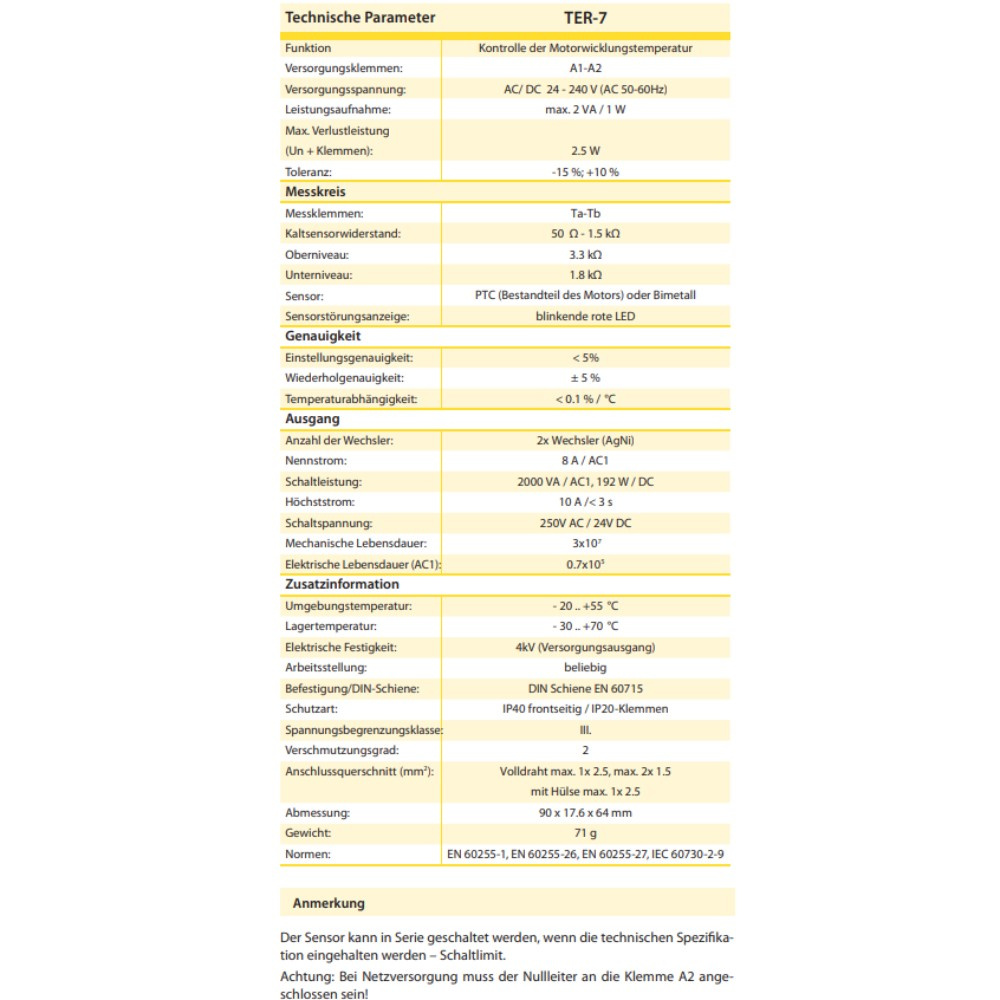

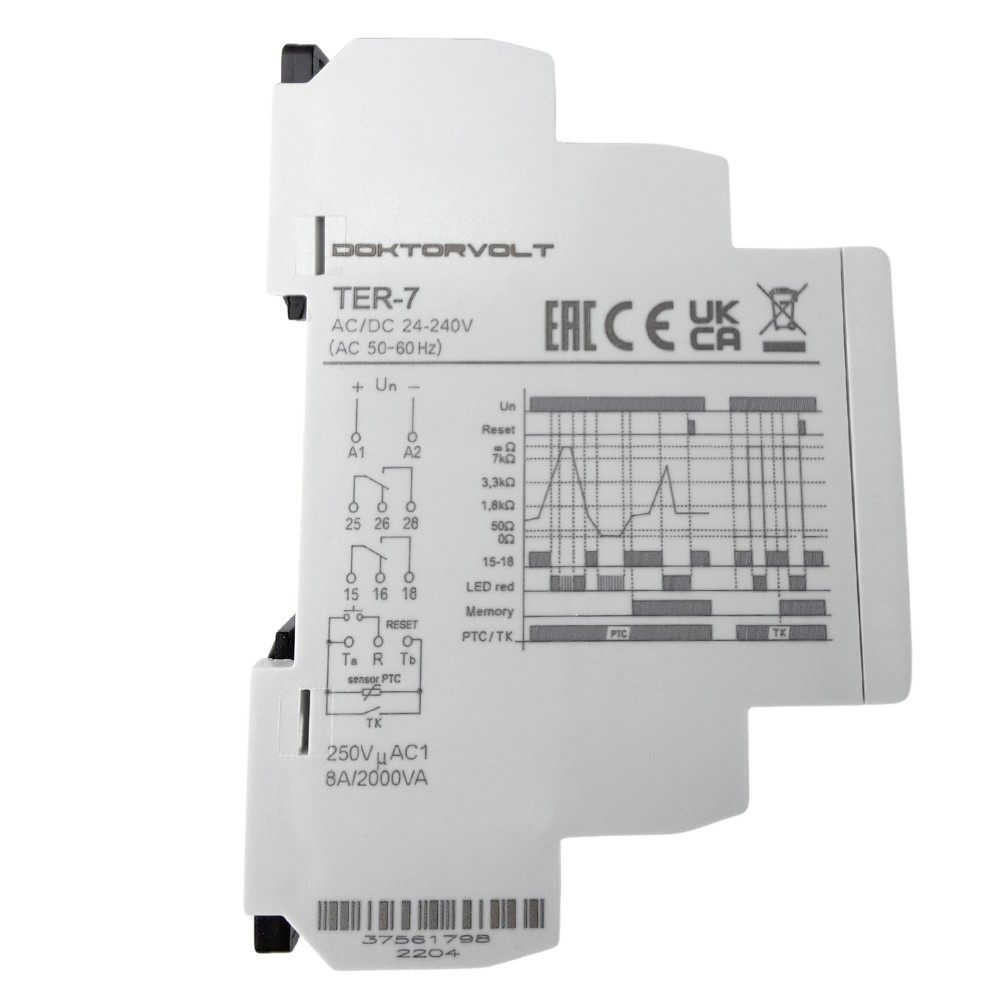

Technische Daten des Thermostats:

• Versorgungsklemmen: A1 - A2
• Versorgungsspannung: 24 - 240V AC/DC (AC 50 - 60 Hz)
• Leistungsaufnahme: max. 2 VA / 1 W
• Max. Verlustleistung (Un + Klemmen): 2.5 W
• Toleranz: -15 %; +10 %

Messkreis:

• Messklemmen: Ta - Tb
• Kaltsensorwiderstand: 50 Ω - 1.5 kΩ

• Oberniveau: 3.3 kΩ
• Unterniveau: 1.8 kΩ
• Sensor: PTC (ist Bestandteil des Motors)
• Sensorfehleranzeige: blinkende rote LED


Genauigkeit:

• Einstellungsgenauigkeit (mech.): < 5%
• Schaltdifferenz: ± 5 %
• Temperaturabhängigkeit: < 0.1 % / °C

Ausgang:

• Anzahl der Kontakte: 2x CO (AgNi)
• Nennstrom: 8A / AC1
• Schaltleistung: 2000 VA / AC1, 192 W / DC
• Höchststrom: 10A /< 3 s

• Nennspannung: 250V AC / 24V DC

Weitere Daten:

• Arbeitstemperatur: -20 .. +55 °C

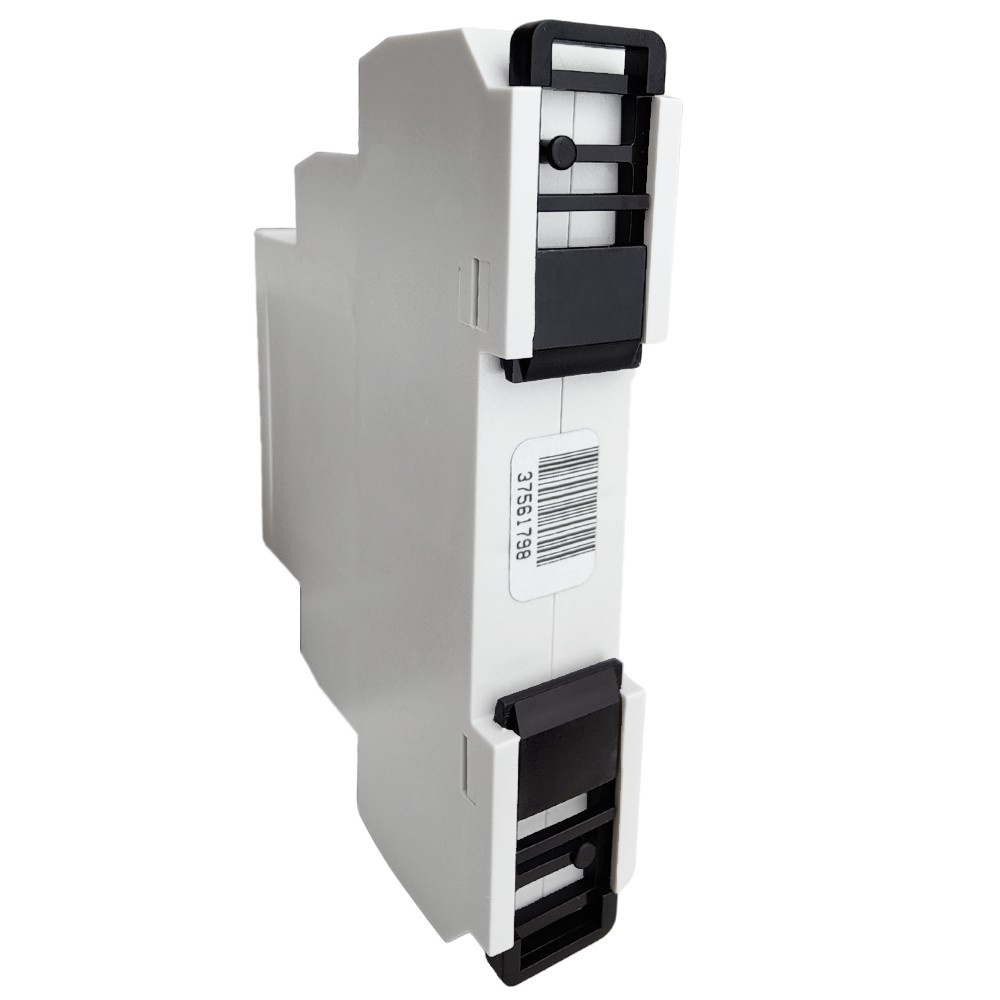

• Montage: DIN-Schiene EN 60715
• Gehäuseschutzart: IP20 Klemmen, IP40 frontseitig
• Abmessungen: 90 x 17.6 x 64 mm
• Normen: EN 60255-1, EN 60255-26, EN 60255-27, IEC 60730-2-9
• Hersteller: ELKO
