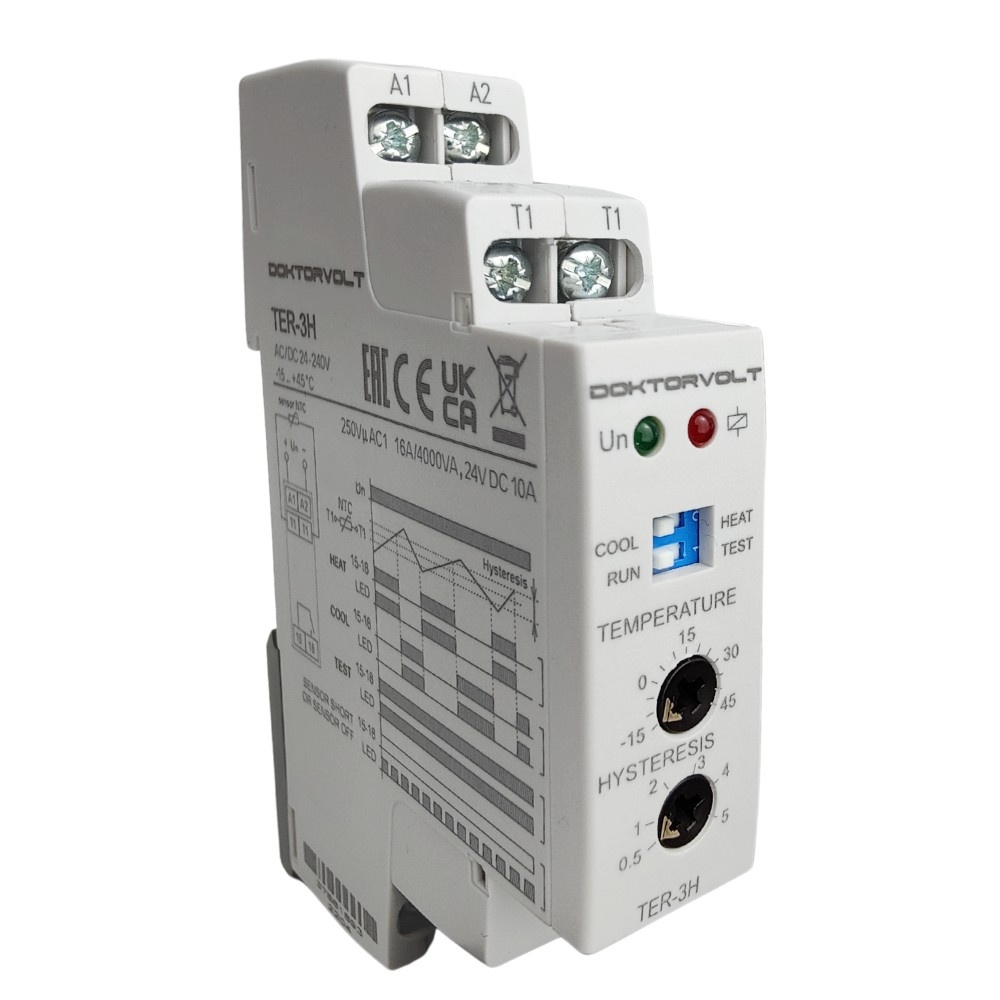

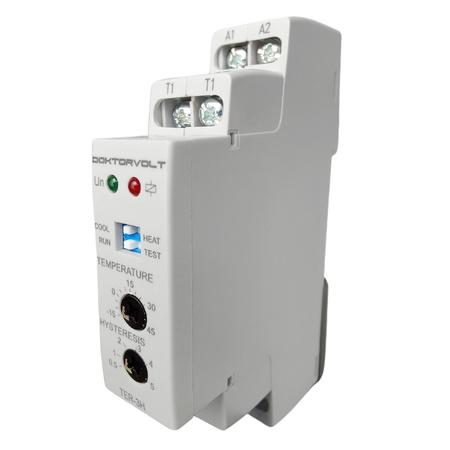

ELKO Thermostat zur Temperaturüberwachung und -regelung TER-3H im Bereich von -15°C bis +45°C einstufig 8468

Einstufiger Thermostat ELKO - zur Überwachung und Regelung der Temperatur von -15°C bis +45°C

Praktischer Thermostat zur Temperaturüberwachung z.B. in Schaltschränken, Heizungsanlagen, Klimaanlagen, Flüssigkeiten, Kühlern, Motoren, Geräten, offenen Räumen.

Das Überwachungsrelais verfügt über eine einstellbare Funktion "Heizen" / "Kühlen".

Einstellbare Hysterese (Empfindlichkeit) über ein Potentiometer im Bereich von 0,5 - 5 °C.

Der Ausgangszustand wird durch eine rote LED angezeigt, die Versorgungsspannung durch eine grüne LED.

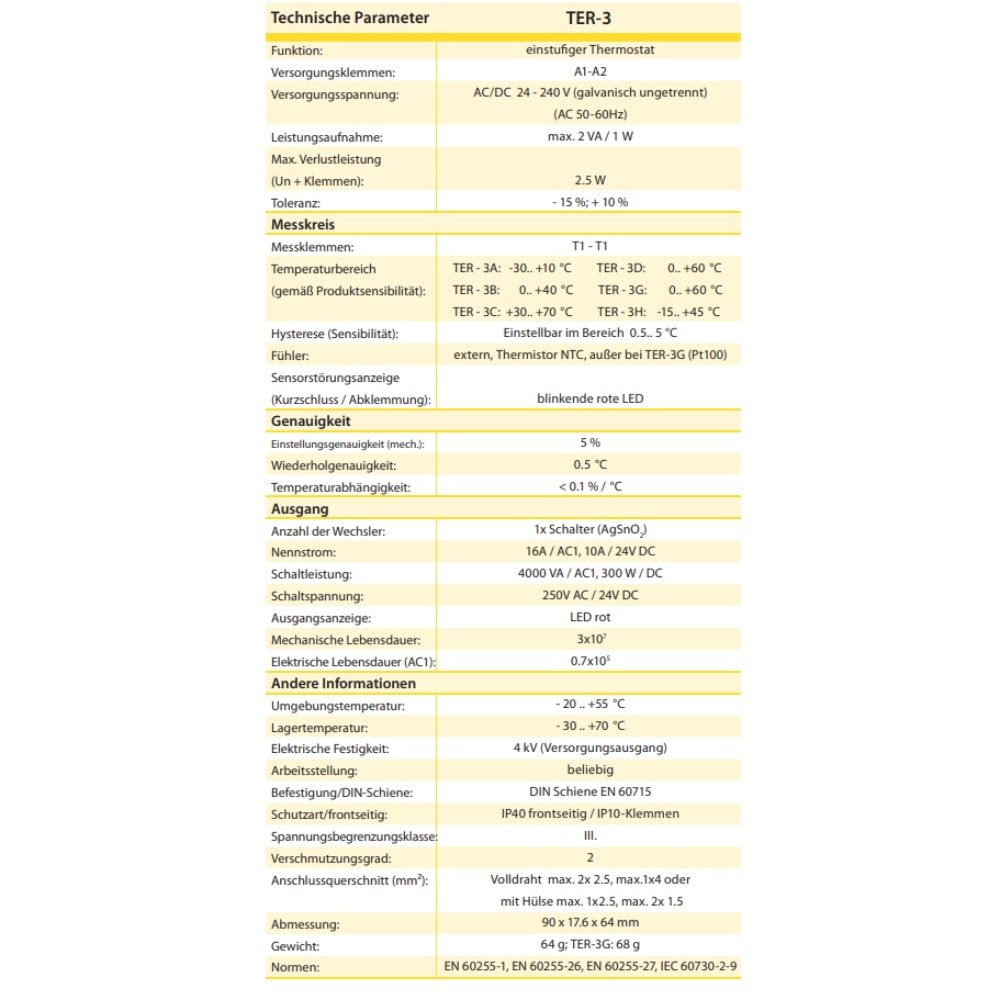

Technische Daten des Thermostats:

• Versorgungsklemmen: A1 - A2
• Versorgungsspannung: 24 - 240V AC/DC (galvanisch nicht getrennt) (AC 50 - 60 Hz)
• Leistungsaufnahme: max. 2 VA / 1 W
• Max. Verlustleistung (Un + Klemmen): 2.5 W
• Toleranz: -15 %; +10 %

Messkreis:

• Messklemmen: T1 - T2
• Temperaturbereich: -15.. +45 °C
• Hysterese (Empfindlichkeit): einstellbar im Bereich 0.5.. 5 °C

Genauigkeit:

• Einstellungsgenauigkeit (mech.): 5%
• Schaltdifferenz: 0.5 °C
• Temperaturabhängigkeit: < 0.1 % / °C

Ausgang:

• Anzahl der Kontakte: 1x NO (AgSnO2)
• Nennstrom: 16A / AC1, 10A / 24V DC
• Schaltleistung: 4000 VA / AC1, 300 W / DC
• Nennspannung: 250V AC / 24V DC
• Ausgangsanzeige: LED rot

Weitere Daten:

• Arbeitstemperatur: -20 .. +55 °C
• Montage: DIN-Schiene EN 60715
• Gehäuseschutzart: IP10 Klemmen, IP40 frontseitig
• Abmessungen: 90 x 17.6 x 64 mm
• Normen: EN 60255-1, EN 60255-26, EN 60255-27, IEC 60730-2-9
• Hersteller: ELKO
