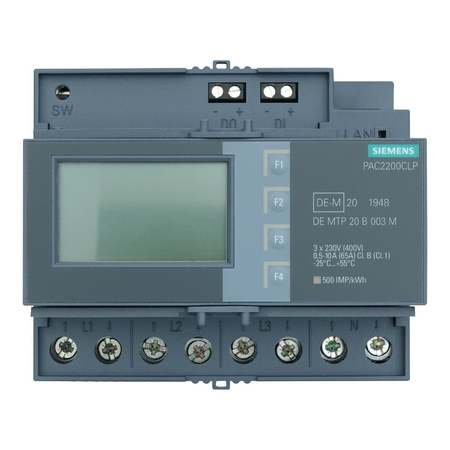

Siemens SENTRON PAC2200CLP Messgeräte Energiemonitoring 7KM2200-2EA40-1JB1 6824
- Messgeräte 7KM2200-2EA40-1JB1 Energiemonitoring Siemens 7KM PAC2200CLP 7KM2200-2EA40-1JB1 4001869576824
Messgeräte SENTRON PAC2200CLP Energiemonitoring 7KM Siemens 6824
Messgeräte 7KM2200-2EA40-1JB1 Energiemonitoring 7KM Siemens PAC2200CLP 6824
⭐⭐⭐⭐⭐
✔️ Die Messgeräte werden hauptsächlich in Schaltanlagen eingesetzt, um die Energiemenge, die Energieverteilung oder grundlegende Qualitätsparameter wie Spannung, Frequenz und Strom zu messen. Die in den Energiemonitoring verwendete Kommunikation ermöglicht die Integration mit vielen Automatisierungssystemen. Dadurch werden die Geräte nicht nur zum grundlegenden Messwerkzeug, sondern auch zu einem unverzichtbaren Partner in Unternehmen, deren Hauptziel die Optimierung der Energieverbrauchskosten und damit der Schutz der natürlichen Umwelt ist.
Funktionen des Siemens Messgeräte SENTRON PAC2200CLP
✔️ MID-Zertifikat
✔️ 3 - Phasige
✔️ direkte Messung (direkter Anschluss an 400 V / 230 V (UL-L / UL-N) Nennversorgungsspannung
✔️ Logbuch zur Speicherung von bis zu 8.000 eichrechtsrelevanten Ereignissen gem. PTB-A50.7.
✔️Die Berechnung und Aufzeichnung des letzten 15-Minuten-Mittelungszeitraums der Wirk- und Blindleistungsaufnahme (Import und Export) ermöglicht eine einfache Lastprofilbildung.
✔️ Zeitstempel der aktuellen Messperiode gem. ISO8601 (Lokal- und UTC-Zeit)
✔️ Mit eichrechtskonformer Lastgangmessung und nationaler Zulassung nach PTB-A 50.7
✔️ Integrierter 15-Minuten Lastgangspeicher mit einer Speichertiefe für alle abrechnungsrelevanten Daten über 2 Jahre
✔️ Tages-, Monats- und Jahresverbrauch der Wirkenergie für Bezug und Abgabe über 10 Jahre
✔️ Logbuch zur Speicherung von bis zu 8.000 eichrechtsrelevanten Ereignissen gem. PTB-A50.7
✔️ Modbus TCP/IP (Ethernet) Kommunikation
✔️ Ein eingebauter Webserver ermöglicht die Ansicht von Last- und Energieverbrauchsprofilen mit der Möglichkeit, diese als .csv-Datei zu exportieren.
✔️Eingebaute Geräteuhr mit SNTP-Synchronisationsoption.
| Version: | |
| Marke |
SENTRON |
| Umsetzung | basic |
| Typ |
Messgerät |
| Art der Erfassung des Messwertes | gerade |
| Allgemeine technische Daten | |
| Größe des Netzparametermessers |
6 JP |
|
Messwertaufnahmemodus: |
-Automatische Erkennung der Netzfrequenz JA |
| messbare Frequenz / Startwert | 45 Hz |
| messbare Frequenz/Endwert 65 Hz | 65 Hz |
| Messverfahren / für Spannungsmessung | TRMS |
| Netzspannung | 230V/400V |
|
Schutzart und Schutzklasse
|
Frontbereich: IP40 Klemmenbereich: IP20 Schutzklasse: II |
| messbare Strömung |
Abei AC/Initialwert: 0,5A |
| einstellbares Zeitfenster/Minimum | 10 ms |
| Produktfunktionen |
-Messung der Blindleistung |
| elektrischen Anschluss an Spannungsmesseingängen vornehmen |
Schraubanschluss |
| Anzeige und Bedienung: | |
| Umsetzung der Anzeige | LCD |
| Anzahl von Tasten | 4 |
| Grundfarbe | weiß |
| die Helligkeit der Hintergrundbeleuchtung des Displays ist einstellbar | Ja |
| Display-Hintergrundbeleuchtung wird automatisch gedimmt (nach eingestellter Zeit) | Ja |
| Display-Kontrast einstellbar | Ja |
| Kommunikation: | |
| Anzahl der Schnittstellen/nach Fast-Ethernet-Standard | 1 |
| Protokoll / an Ethernet-Schnittstelle / unterstützt | MODBUS TCP |
| Übertragungsrate | 1 / Für 10 Mbit/s Ethernet 2 / Für 100 Mbit/s Ethernet |
| Messgenauigkeit: | |
| Referenzbedingungen / für die Genauigkeit der Messungen | IEC61557-12, IEC62053-22 i IEC62053-23 |
| Formel für die gesamte relative Messunsicherheit | bei aktuellem Messwert +/- 0,5 % |
| Eingänge/Ausgänge: | |
| Eingangsspannung /digitaler Eingang /bei DC /maximal | 30V |
| Eingangsstrom / Digitaleingang | -Anfangswert für die Signalerkennung <1> 2,5 mA -Klemmenwert für Signalerkennung <0> 0,5 mA |
| Betriebsspannung / als Ausgangsspannung / bei DC / maximal zulässig |
30V |
| Anzahl der digitalen Eingänge | 1 |
| Funktionsprinzip des digitalen Eingangs / externe Spannung Versorgungsspannung |
Ja |
| Implementierung von digitalen Ausgängen | Funktion Schalt- oder Impulsausgang |
| Anzahl der digitalen Ausgänge | 1 |
| Ausgangsstrom |
-ein Digitalausgang / bei Signal <0> / maximal 0,2 mA |
|
Max. Schaltfrequenz
|
17 Hz |
| Impulslänge | -Anfangswert 30 ms -Endwert 500 ms |
| Kurzschlussschutz | Ja |
| Innenwiderstand | 30 Ω |
| Norm für Impulseinrichtung | IEC62053-31 |
| Messeingänge | |
| Messeingänge für Spannung |
- zwischen (PE)N und L / bei AC / maximaler Nennwert 230 V |
| Spannungsmessbereichserweiterung / mit externem Spannungswandler | Nein |
| Eingangswiderstand | 1 MΩ |
| Erweiterung des Strommessbereichs / mit externem Stromwandler | Nein |
| Messverfahren / für Strommessung | TRMS |
| Mechanische Ausführung: | |
| Höhe | 97 mm |
| Höhe / Anzeige | 27 mm |
| Breite | 108 mm |
| Breite/Anzeige | 45 mm |
| Tiefe | 71 mm |
| Installationstiefe | 64 mm |
| Montageart / Tafeleinbau | Nigger |
| Montageposition | Jede |
| Gewicht |
450 g |
| Umgebungsbedingungen: | |
| Aufstellungshöhe über NN | 2 000 m |
| Umgebungstemperatur während der Betriebsphase | -25 °C ... +55 °C |
| Umgebungstemperatur während Transport und Lagerung | -25 °C ... +70 °C |
| Relative Luftfeuchte (Jahresmittelwert) | max. 75 % |
| Allgemeine Hinweise | |
| Zertifikate | EAC, CE, CSA, |
| Hersteller | Siemens |
| Symbol | 7KM2200-2EA40-1JB1 |
| EAN | 4001869576824 |

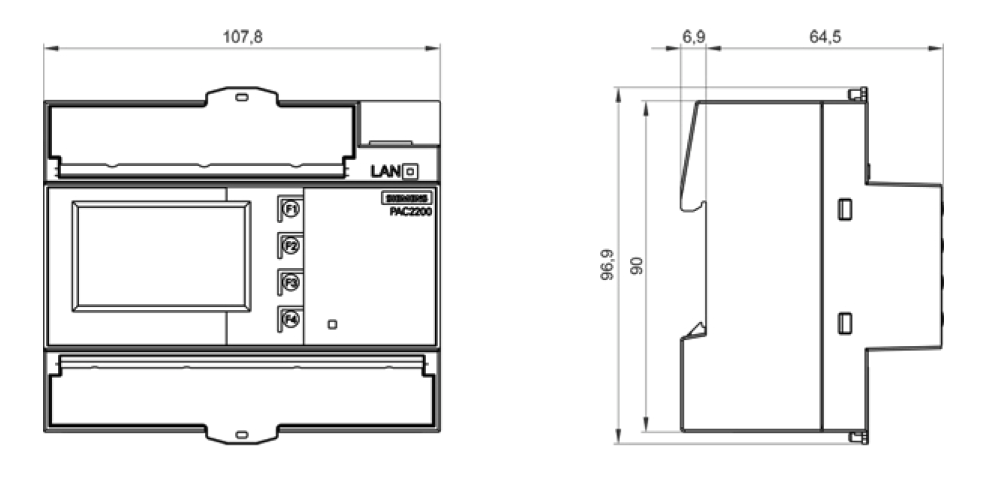

Genaue Abmessungen:
