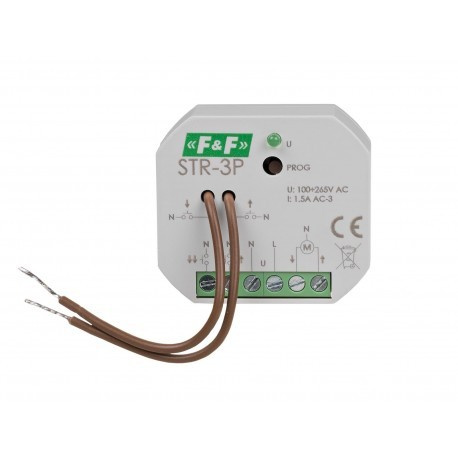

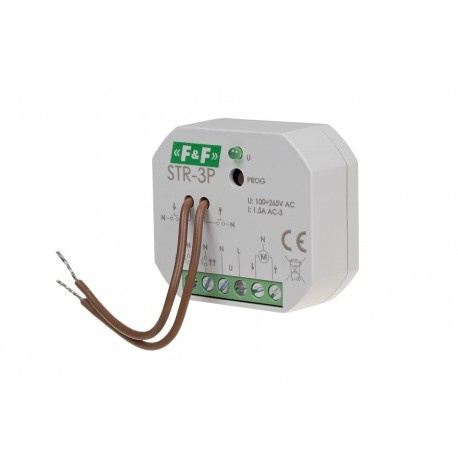

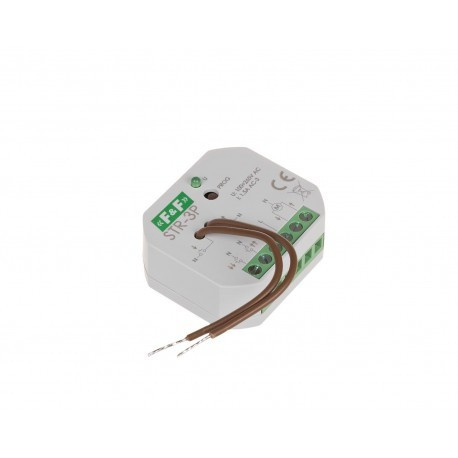

Rolladensteuerung Rolläden STR-3P 230V AC 320W F&F

Rolladensteuerung und ein universelles Steuergerät (Regler) für Rollvorrichtungen

Die Rolladensteuerung Rolläden STR-3P dient zur Steuerung von Rollläden (Auf/Ab) oder anderen Objekten (z.B. Toren), die von einem einphasigen Wechselstrom-Elektromotor über Taster (z.B. Klingeltaster) angetrieben werden. Die Steuerungen können zu Gruppen zusammengefasst werden und so viele Rollläden steuern. Die Spannungsversorgung der Rollladensteuerung wird durch die grüne LED-Leuchte angezeigt. Der Motor wird durch ein kurzzeitiges N-Signal, das an einem der Steuereingänge anliegt, eingeschaltet. Der Motor läuft für eine eingestellte Zeit, um das Rollo hoch- oder runterzufahren. Das Rollo kann auf jeder Ebene gestoppt werden (unvollständiges Öffnen oder Schließen des Rollos).

Motorsteuerung in Raffstoren:

Steuereingänge werden in zwei Gruppen unterteilt: lokale Steuerung und zentrale Steuerung:


Lokale Steuerung: Ein oder zwei lokale Tastenbedienung:

Eine lokale Taste : Der lokale Steuereingang Bottom ist fest mit der N-Leitung verbunden. An den lokalen Steuereingang Top wird ein Taster angeschlossen, der den Rollladen abwechselnd in die eine oder andere Richtung schaltet. Durch kurzes Drücken der Taste (<0,5 s) wird der Rollladen aktiviert.
für die programmierte Zeit. Wenn der Rollladen bereits in Bewegung ist, wenn die Taste gedrückt wird, wird er angehalten. Langes Drücken der Taste (>0,5 s) aktiviert den Rollladen für die Zeit des Tastendrucks. Mit jedem weiteren Tastendruck wird der Rollladen in die entgegengesetzte Richtung aktiviert.

Zwei lokale Tasten: Jede Bewegungsrichtung hat ihre eigene lokale Taste. Ein kurzer Druck (<0,5 s) aktiviert den Rollladen für die Bewegung in die gewünschte Richtung für eine programmierte Zeitspanne. Befindet sich der Behang zum Zeitpunkt des Tastendrucks bereits in Bewegung, wird er gestoppt. Langes Drücken der Taste (>0,5 s) bewirkt, dass der Rollladen für die gesamte Dauer des Tastendrucks die Bewegung in der eingestellten Richtung einschaltet (die Funktion ermöglicht z. B. die Einstellung der Lamellenneigung).

Zentrale Steuerung:
Die Rollladensteuerung arbeitet immer mit zwei zentralen Steuereingängen. Mit der Zentralsteuerung lassen sich die Rollläden nur für die Bewegung in die gewählte Richtung einschalten. Stoppen des Rollladens nach der eingestellten Zeit oder nach Betätigung einer beliebigen lokalen Bedientaste. Die Rollo-Schaltzeit in der Zentralsteuerung kann zufällig um bis zu 1 s verzögert werden. Dies dient der Minimierung des Stromstoßes im Netz bei gleichzeitiger Aktivierung mehrerer Controller.

Vorteile der Rollladensteuerung STR-3P:

- lokale und zentrale Rollladensteuerung
- universelle Ein-Tasten- oder Zwei-Tasten-Steuerung
- Betrieb von 230V-Antrieben
- Aussperrung
- Dauersignal am Eingang Central Bottom macht es unmöglich, alle Tasten zu steuern, bis das Signal entfernt wird
- Zusammenarbeit mit externen Regen- und Windsensoren und Steuerungen
- Richtungsspeicher für lokale und zentrale Rollladensteuerung. Führt die Steuerung den Befehl - Zentralbefehl - aufwärts aus, wird beim nächsten Drücken der Vor-Ort-Taste der Rollladen abwärts gestartet.
- asynchrone Schaltzeit der Jalousie in der Zentralsteuerung. Die Zeit wird zufällig um bis zu 1s verzögert, um den Stromhub beim gleichzeitigen Start mehrerer Antriebe zu minimieren.
- geringe Leistungsaufnahme im Standby (<0,15W)
- breiter Bereich der Versorgungsspannung 100÷264V AC
- steuert die Bewegung des Rasters nicht nur "auf und ab", sondern ermöglicht auch die Steuerung des Lamellensystems selbst (Neigungswinkel)

Montage:

1) Schalten Sie das Gerät aus

2) Installieren Sie den Controller in der Installationsbox.

3) Schließen Sie den Controller gemäß dem Anschlussplan an.

4)Schalten Sie das Gerät ein

5. Programmieren Sie die Zeit für das Hoch- und Runterfahren des Rollos.

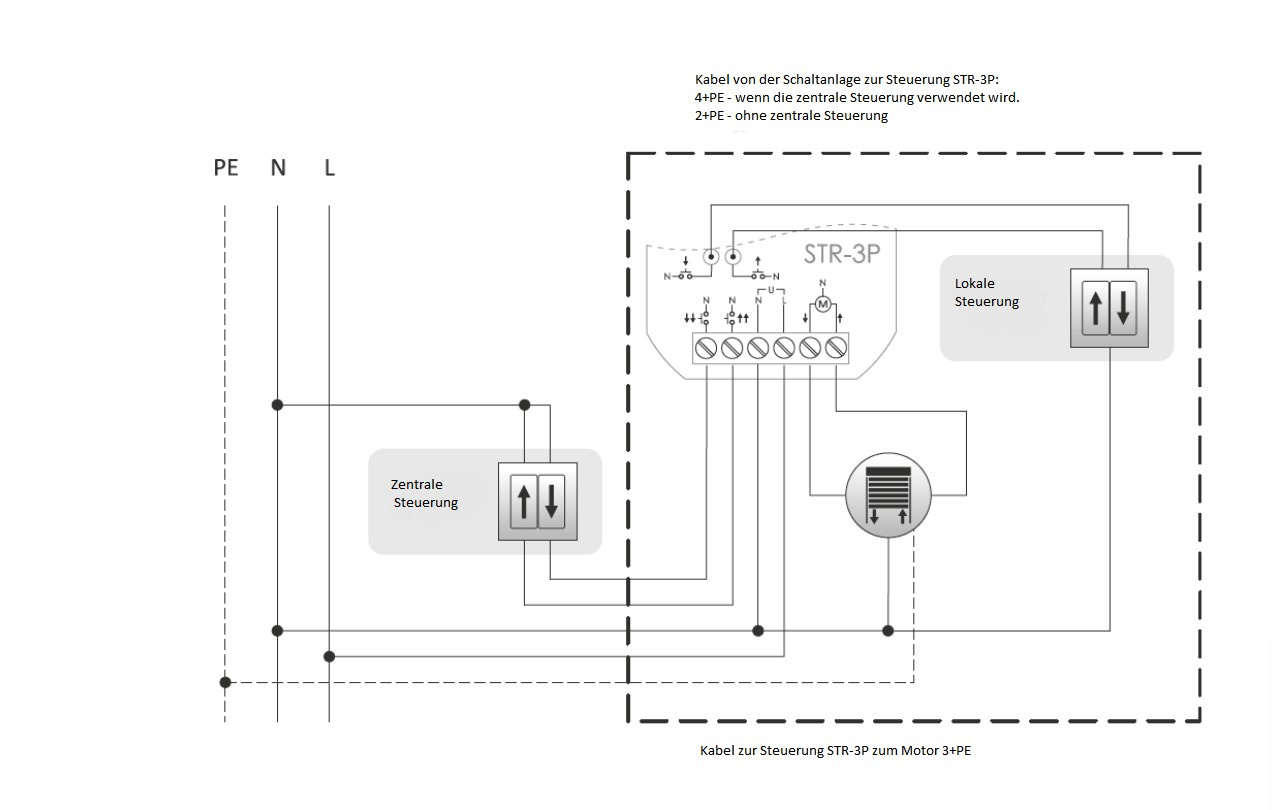

*Die folgende Zeichnung zeigt den Anschlussplan der Rollladensteuerung:

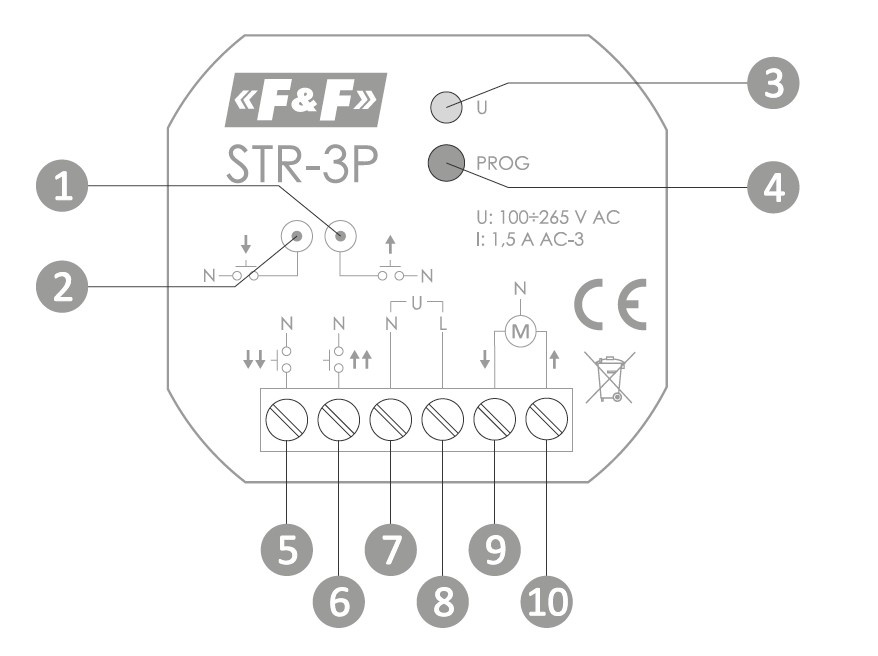

Beschreibung von Ausgängen:

1 Vorortsteuerung - Richtung AUF ↑
2 Vorortsteuerung - Richtung AB ↓
3 Power- und Programmier-LED-Anzeige
4 Zeitprogrammiertaste
5 Zentralsteuerung - Richtung AB ↓ ↓
6 Zentralsteuerung - Richtung AUF ↑ ↑
7 N Controller-Stromversorgung
8 Spannungsversorgung zum L
9 Motorstromversorgung - Richtung AB ↓
10 Motorstromversorgung - Richtung AUF ↑
