Reihenklemme 2,5mm2
Durchgangsklemme Schwarz VDE UL
⭐⭐⭐⭐⭐
Eine elektrische Installation, die aus vielen Leitern besteht, muss die Kontinuität des Stromflusses im Stromkreis sicherstellen. Durchgangsklemmen sind auf Schienen nach DIN TH / TS 35 montiert und ermöglichen den Anschluss von Drähten und deren Überbrückung. Die Klemmenblöcke der PC2.5-Serie ermöglichen das Verbinden von Drähten mit einem Querschnitt von 0,2 bis 2,5 mm2 (24 bis 12 AWG) mit Schraubklemmen. Reihenklemmen bestehen aus hochwertigen Kunststoffen PA66 und UL94V-0. Alle Metallteile in der Klemmen bestehen aus einer beschichteten Kupferlegierung. DEGSON Installationsklemmen haben viele Tests bestanden, um ihre Qualität und Haltbarkeit zu bestätigen. Durchgangsklemmen wurden mit UL- und VDE-Zertifikaten ausgezeichnet.
➡️ Merkmale des PC2.5 Reihenklemmen:
✔️ Mit Schraubklemmen
✔️ Nennspannung 800 V
✔️ Nennstrom 24 A
✔️ Leiterquerschnitt 0,2 - 2,5 mm2 (24 - 12 AWG)
✔️ VDE (Nr. 40024709) und UL (Nr. E228872) zertifiziert
✔️ schwarze Farbe
✔️ hochwertiges Material
| Symbol | PC2.5-01P-13-00A(H) |
| Typ | Durchgangs Reihenklemme |
| Anschlussart | Schraubklemmen |
| Farbe | Schwarz |
| Anwendung | Kabelverbindung |
| Nennspannung | 800 V |
| Nennstrom | 24 A |
| Anschluss-Querschnitt | 0,2 - 2,5 mm2 |
| Normen und Zertifizierungen | UL, VDE, CE |
| Teststandard | EN60947-7-1： UL1059 |
| Rastermaß | 4,2 mm |
| Anschlüsse | 2 |
| Anzahl der Etagen | 1 |
| Testdaten EN60947-7-1 | VDE certificate NO. 40024709 |
| Testdaten UL1059 | UL E228872 |
| Stoßspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Materialgruppe | I |
| Bemessungs-Stoßspannung | 8 kV |
| Nominelles Anzugsdrehmoment | 0,5 Nm |
| Aenwendung in Gruppen | B, C, D |
| Nennspannung für Gruppen (B, C, D) | 600, 600, 600 V |
| Nennstrom für Gruppen (B, C, D) | 20, 20, 5 A |
| Nennkapazität der Verbindung | 24 - 12 AWG |
| Zulässiger permanenter Druck | 2 kg |
| Schraubentyp | M3 |
| Brennbarkeitsklasse UL94 | V-0 |
| Zulässige Umgebungstemperatur | -40~ +105 |
| Relative Luftfeuchtigkeit | 5% - 95% |
| Inspektionsstandard | MIL-STD-105E II |
| AQL | 0,65 |
| Gehäusematerial | PA66, UL94V-0 |
| Schraubenwerkstoff | Vernickeltes Kupfer |
| Anschlussmaterial | Galvanisiertes Kupfer |
| Empfohlene Abisolierlänge | 7 - 8 mm |
| Befestigung für Draht | Abisolieren des Drahtes auf die vorgeschriebene Länge, dann Festziehen mit Nenndrehmoment. |
| Befestigung für Litze | Abisolieren des Litze auf die vorgeschriebene Länge, führen Sie die Aderendhülsen ein und ziehen Sie sie mit dem Nenndrehmoment |
| Verfügbares Zubehör | Abschlussplatte D-PC2.5 Etichette ZB5 Einlegebrücke EB2-5 EB3-5 EB10-5 (in unserem Angebot) |

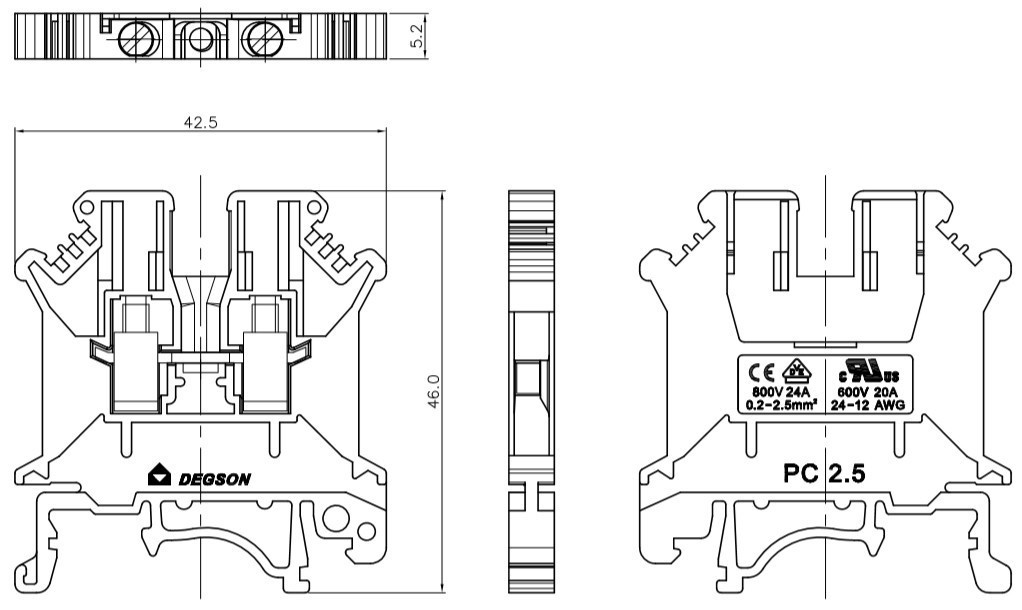

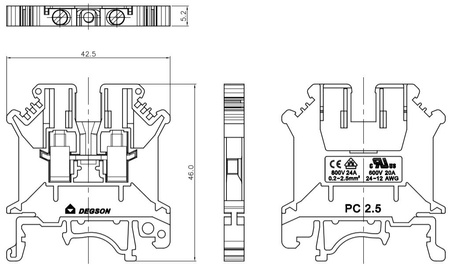

Maßzeichnung  |
