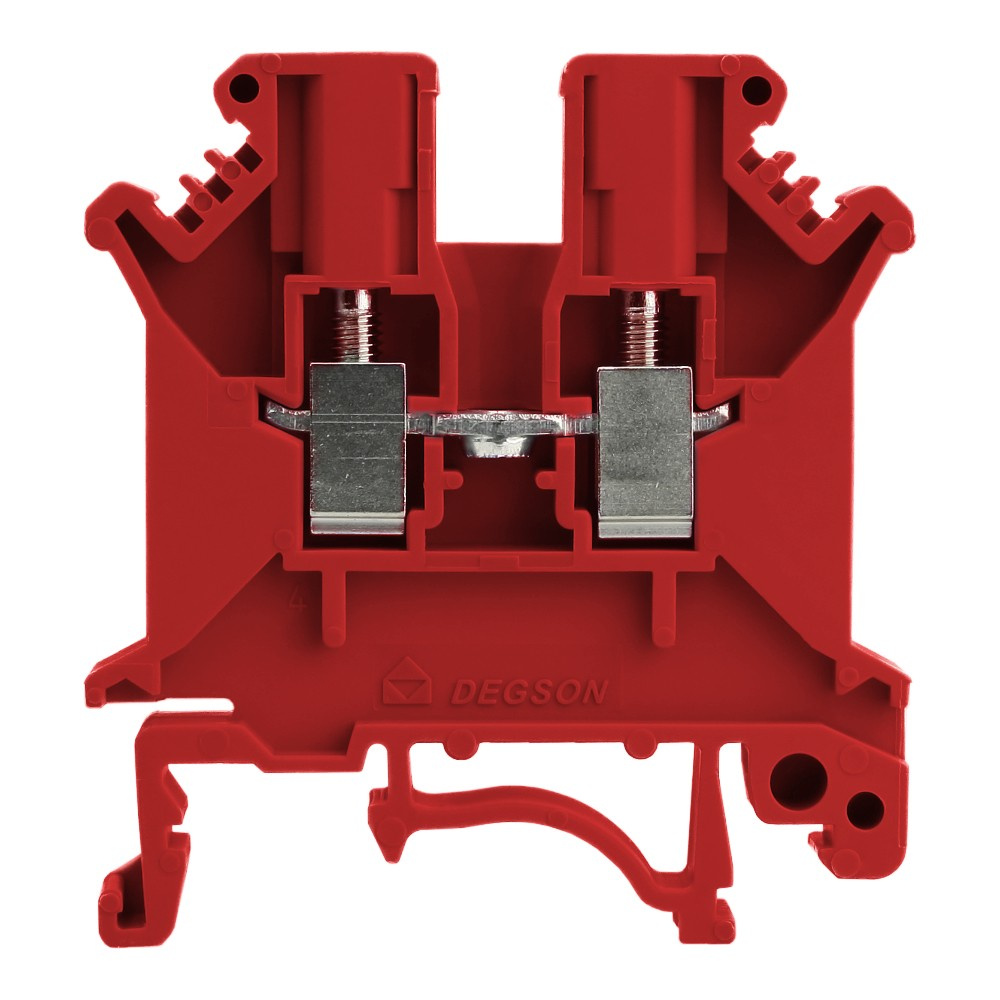

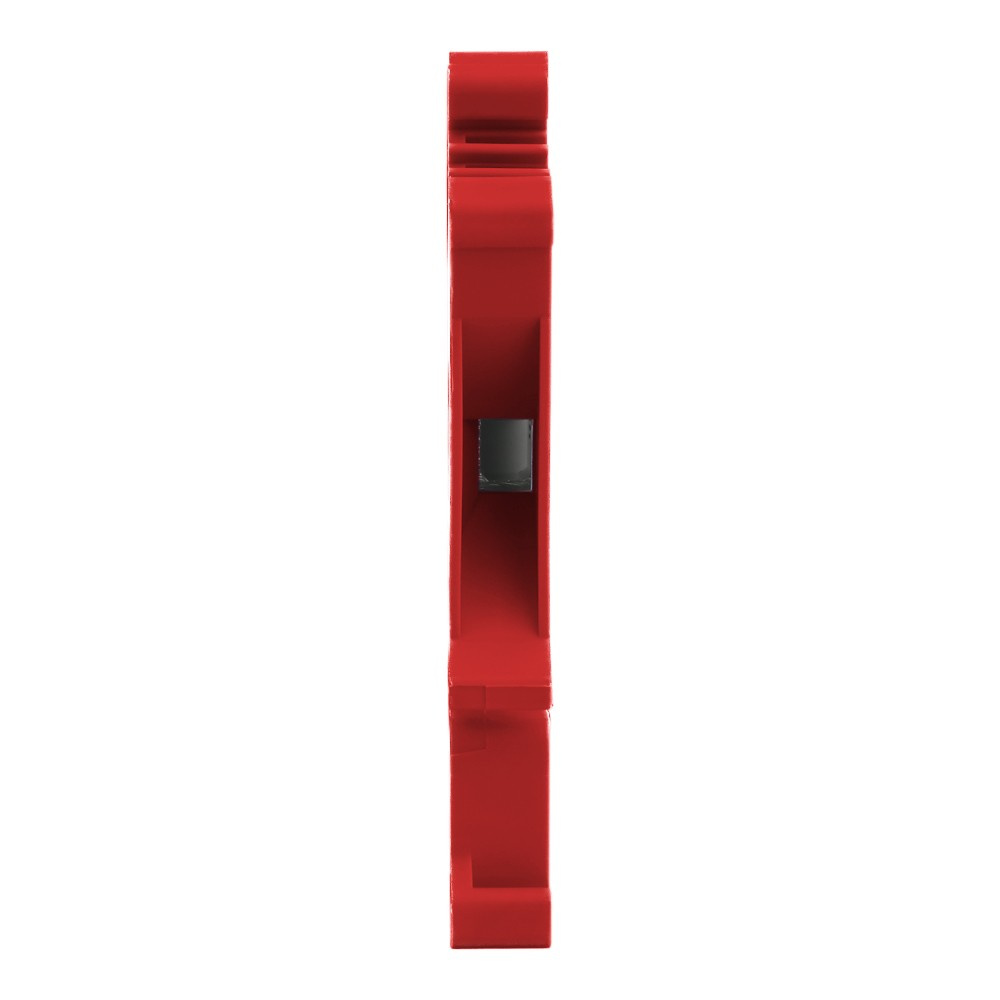

Reihenklemme 6mm2 Schraubklemme Rot VDE UL
⭐⭐⭐⭐⭐
Eine elektrische Installation, die aus vielen Leitern besteht, muss die Kontinuität des Stromflusses im Stromkreis sicherstellen. Durchgangsklemmen sind auf Schienen nach DIN TH / TS 35 montiert und ermöglichen den Anschluss von Drähten und deren Überbrückung. Die Klemmenblöcke der PC4-Serie ermöglichen das Verbinden von Drähten mit einem Querschnitt von 0,2 bis 6 mm2 (24 bis 8 AWG) mit Schraubklemmen. Reihenklemmen bestehen aus hochwertigen Kunststoffen PA66 und UL94V-0. Alle Metallteile in der Klemmen bestehen aus einer beschichteten Kupferlegierung. Installationsklemmen haben viele Tests bestanden, um ihre Qualität und Haltbarkeit zu bestätigen. Durchgangsklemmen wurden mit UL- und VDE-Zertifikaten ausgezeichnet.
➡️ Merkmale des PC6 Reihenklemmen:
✔️ Mit Schraubklemmen
✔️ Nennspannung 800 V
✔️ Nennstrom 41 A
✔️ Leiterquerschnitt 0,2 - 6 mm2 (24 - 8 AWG)
✔️ VDE (Nr. 40024711) und UL (Nr. E228872) zertifiziert
✔️ rote Farbe
✔️ hochwertiges Material
Empfänger :
* Pflichtfelder
oder Abbrechen
⭐⭐⭐⭐⭐
Eine elektrische Installation, die aus vielen Leitern besteht, muss die Kontinuität des Stromflusses im Stromkreis sicherstellen. Durchgangsklemmen sind auf Schienen nach DIN TH / TS 35 montiert und ermöglichen den Anschluss von Drähten und deren Überbrückung. Die Klemmenblöcke der PC4-Serie ermöglichen das Verbinden von Drähten mit einem Querschnitt von 0,2 bis 6 mm2 (24 bis 8 AWG) mit Schraubklemmen. Reihenklemmen bestehen aus hochwertigen Kunststoffen PA66 und UL94V-0. Alle Metallteile in der Klemmen bestehen aus einer beschichteten Kupferlegierung. Installationsklemmen haben viele Tests bestanden, um ihre Qualität und Haltbarkeit zu bestätigen. Durchgangsklemmen wurden mit UL- und VDE-Zertifikaten ausgezeichnet.
➡️ Merkmale des PC6 Reihenklemmen:
✔️ Mit Schraubklemmen
✔️ Nennspannung 800 V
✔️ Nennstrom 41 A
✔️ Leiterquerschnitt 0,2 - 6 mm2 (24 - 8 AWG)
✔️ VDE (Nr. 40024711) und UL (Nr. E228872) zertifiziert
✔️ rote Farbe
✔️ hochwertiges Material
Symbol | PC6-01P-16-00A(H) |
Typ | Durchgangs Reihenklemme |
Art | Schraube |
Farbe | rot |
Anwendung | Kabelverbindung |
Nennspannung | 800 V |
Nennstrom | 41 A |
Anschluss-Querschnitt | 0,2 - 6 mm2 |
Normen und Zertifizierungen | UL, VDE, CE |
Teststandard | EN60947-7-1 UL1059 |
Rastermaß | 8,2 mm |
Anschlüsse | 2 |
Anzahl der Etagen | 1 |
Testdaten EN60947-7-1 | VDE certificate NO. 40024711 |
Testdaten UL1059 | UL E228872 |
Stoßspannungskategorie | III |
Verschmutzungsgrad | 3 |
Materialgruppe | I |
Bemessungs-Stoßspannung | 8 kV |
Nominelles Anzugsdrehmoment | 1,2 Nm |
Aenwendung in Gruppen | B, C, D |
Nennspannung für Gruppen (B, C, D) | 600, 600, 600 V |
Nennstrom für Gruppen (B, C, D) | 50, 50, 5 A |
Nennkapazität der Verbindung | 24 - 8 AWG |
Zulässiger permanenter Druck | 2 kg |
Schraubentyp | M4 |
Brennbarkeitsklasse UL94 | V-0 |
Zulässige Umgebungstemperatur | -40~ +105 |
Relative Luftfeuchtigkeit | 5% - 95% |
Inspektionsstandard | MIL-STD-105E II |
AQL | 0,65 |
Gehäusematerial | PA66, UL94V-0 |
Schraubenwerkstoff | Vernickeltes Kupfer |
Anschlussmaterial | Galvanisiertes Kupfer |
Empfohlene Abisolierlänge | 9 - 10 mm |
Befestigung für Draht | Abisolieren des Drahtes auf die vorgeschriebene Länge, dann Festziehen mit Nenndrehmoment. |
Befestigung für Litze | Abisolieren des Litze auf die vorgeschriebene Länge, führen Sie die Aderendhülsen ein und ziehen Sie sie mit dem Nenndrehmoment |
Verfügbares Zubehör | Abschlussplatte D-PC2.5 Etichette ZB8 Endwinkel E-PC Einlegebrücke EB2-8 EB3-8 EB10-8 (in unserem Angebot) |

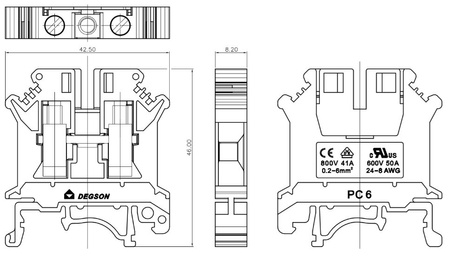

Maßzeichnung
|
