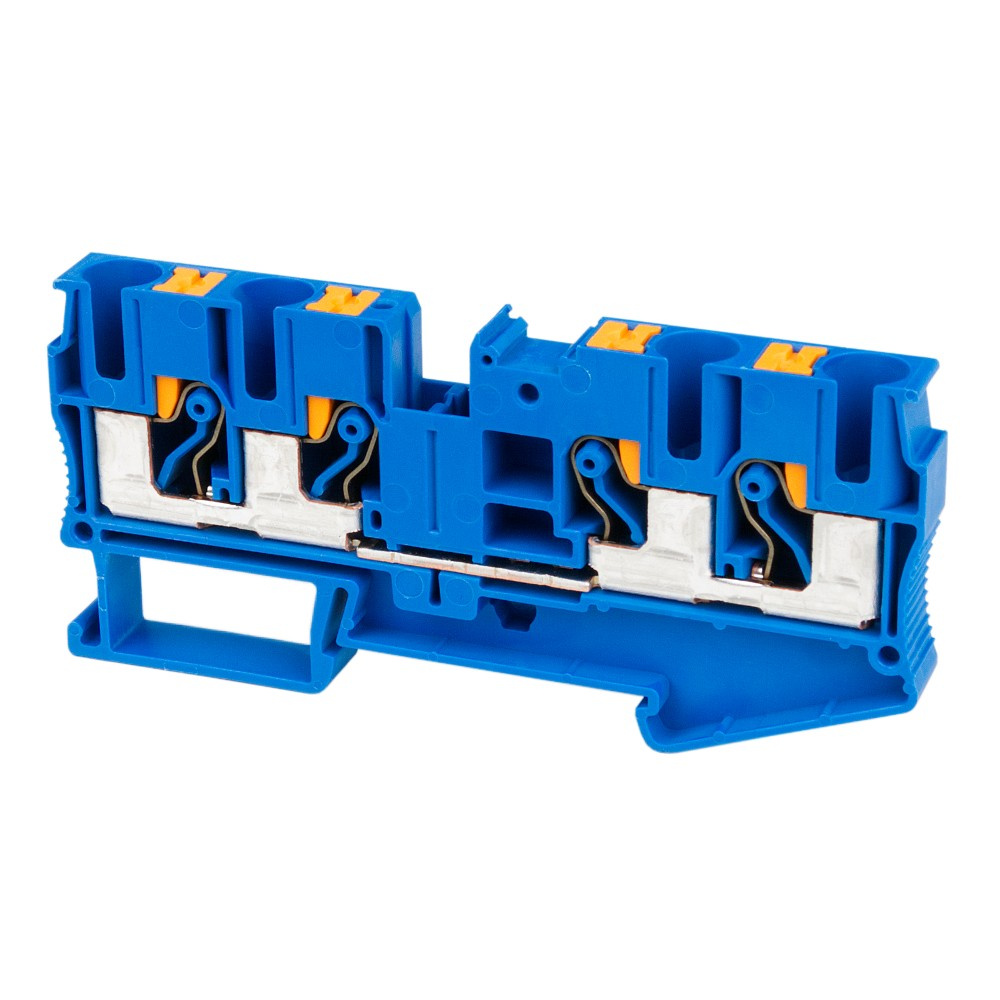

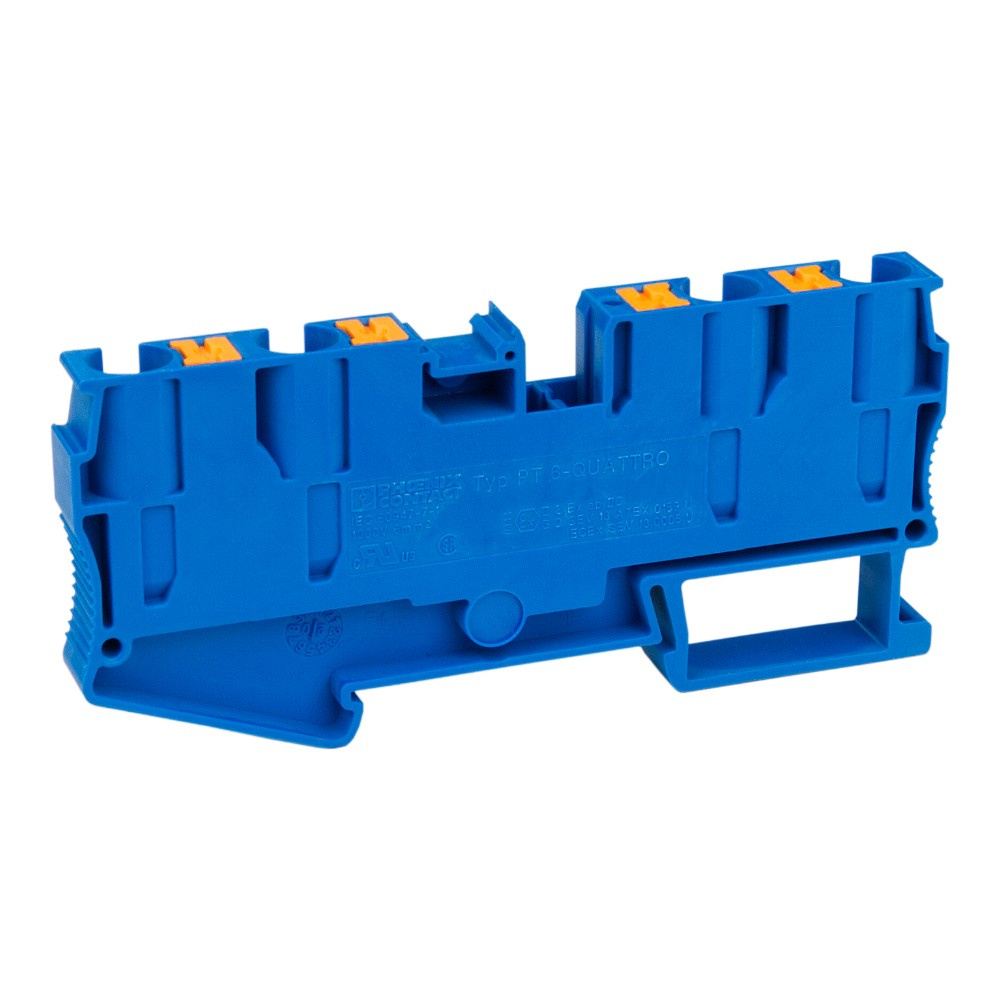

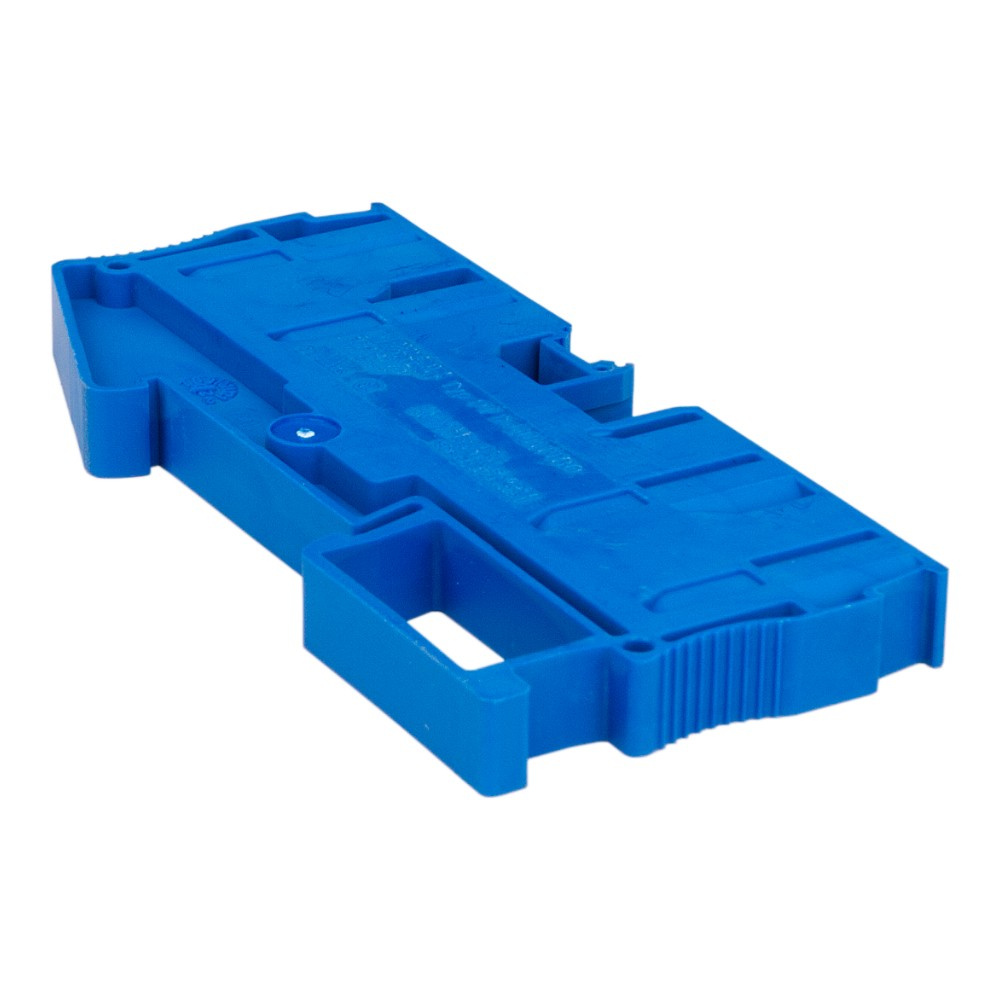

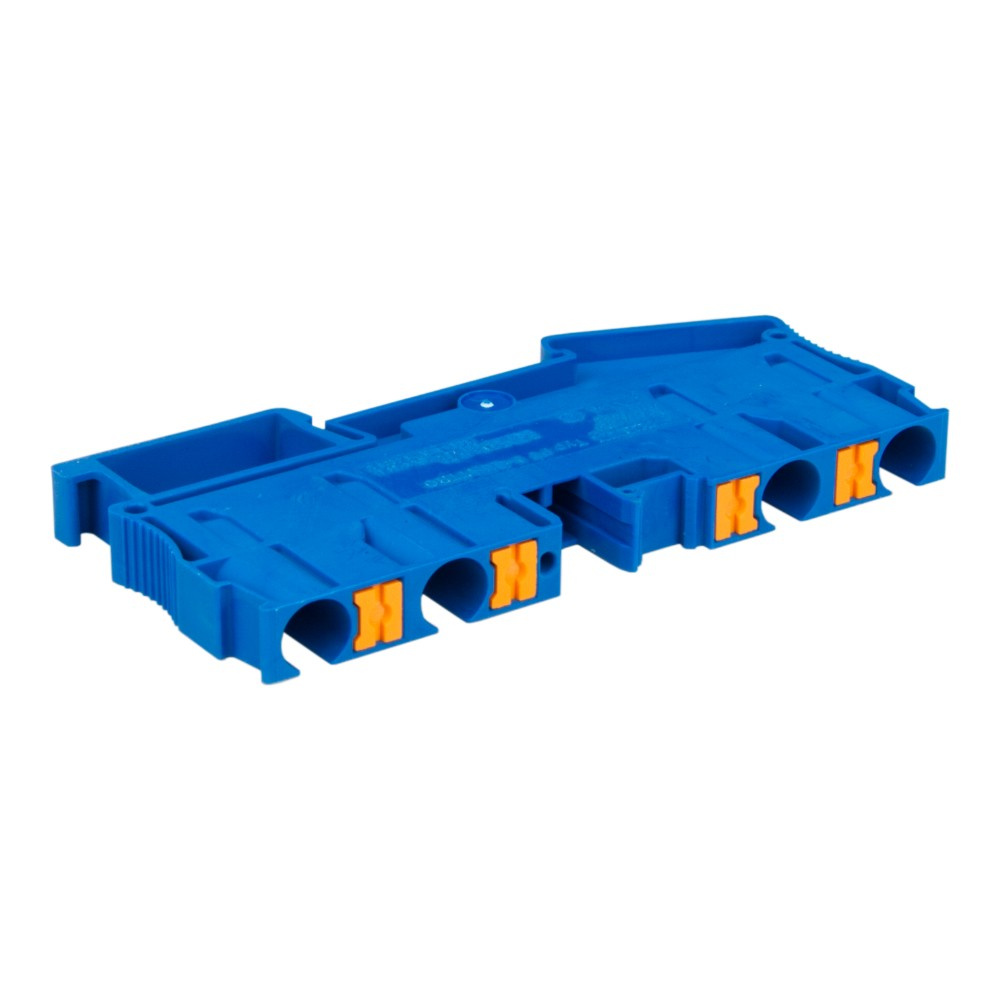

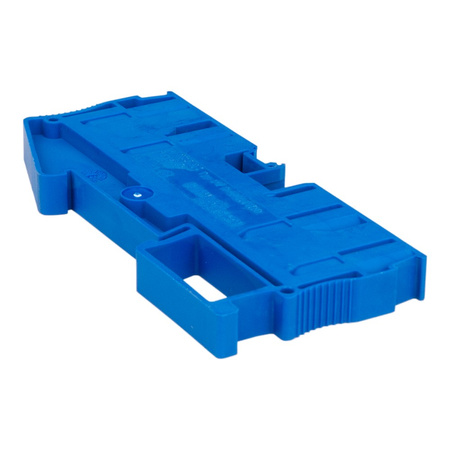

Reihenklemme 6mm2 4-Leiter Durchgangsklemme 1P Blau Phoenix Contact 3212947
Durchgangsklemme 0,2 - 6 mm2
Reihenklemme 3212947 Phoenix Contact
Der Reihenklemmen zu montieren nach DIN 35 Schiene und verbindern von 6 mm2 Leitungen sind nach VDE zertifiziert und RoHS-konform. Die Federklemme der Leiter-Durchgangsklemme besteht aus Edelstahl und dient zum Anschluss eines Kabels mit einem maximalen Querschnitt von max. 6 mm2. Das Produkt in blaue Farbe hat eine Nennspannung von 1000V und einen Strom von 41A.
| Typ | Reihenklemme |
| Art | Durchgangsklemme |
| Farbe | blau |
| Anwendung | Kabelverbindung |
| Anzahl der Etagen | 1 |

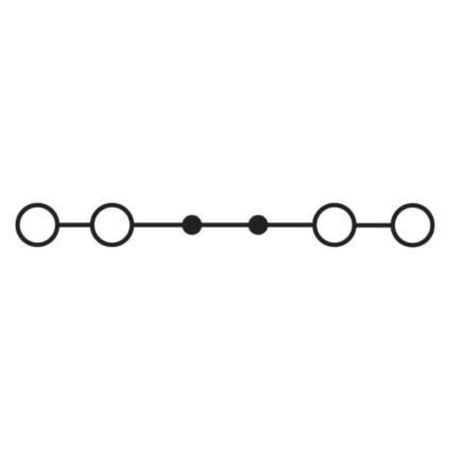

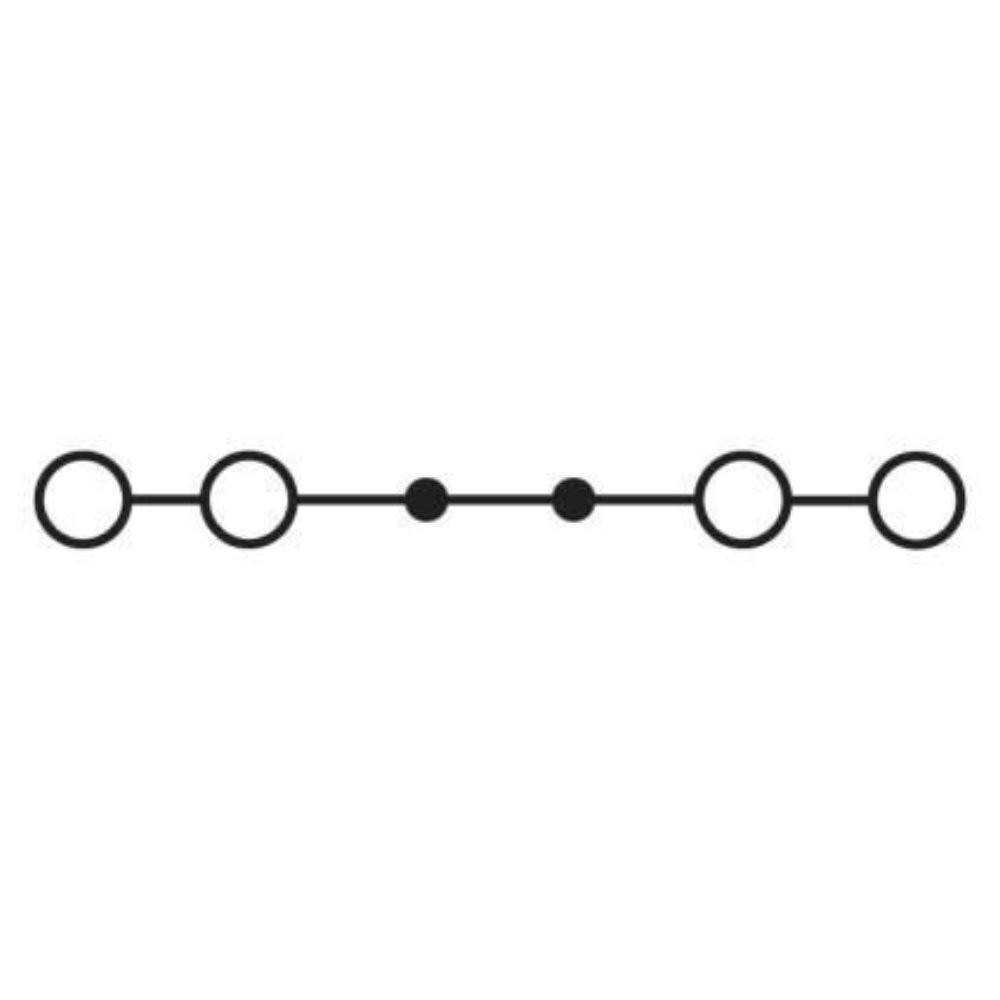

| Anzahl der Anschlüsse | 4 |
| Potenziale | 1 |
| Nennquerschnitt | 6 mm2 |
| Isolierstoff | PA |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Isolierstoffgruppe | I |
| Maximale Verlustleistung bei Nennbedingung | 1,31 W |
| Belastungsstrom maximal | 52 A |
| Nennstrom IN | 41A |
| Nennspannung UN | 1000V |
| Offene Seitenwand | ja |
| Umgebungstemperatur (Betrieb) | -60 °C ... 105 °C (Maximale kurzzeitige Betriebstemperatur 130 °C.) |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 60 °C () |
| Relativer Isolierstoff Temperatur Index (Elec., UL 746 B) | 130 °C |
| Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Statischer Isolierstoffeinsatz in Kälte | -60 °C |
| Anschluss | 1. Etage |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm ... 12 mm |
| Anschluss gemäß Norm | IEC 60947-7-1 CSA RoHS |
| Leiterquerschnitt starr | 0,5 mm² - 10 mm² |
| Leiterquerschnitt AWG | 20-8 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,5-6 mm² |
| Breite | 8,2 mm |
| Deckelbreite | 2,2 mm |
| Länge | 90,5 mm |
| Höhe | 42,2mm |
| Höhe NS 35/7,5 | 43,5 mm |
| Höhe NS 35/15 | 51 mm |
| Normen und Zulassungen |
VDE |
| Hersteller | Phoenix Contact |
| Artikel-Nr. | 3212947 PT 6-QUATTRO BU |
| EAN | 4046356538138 |
