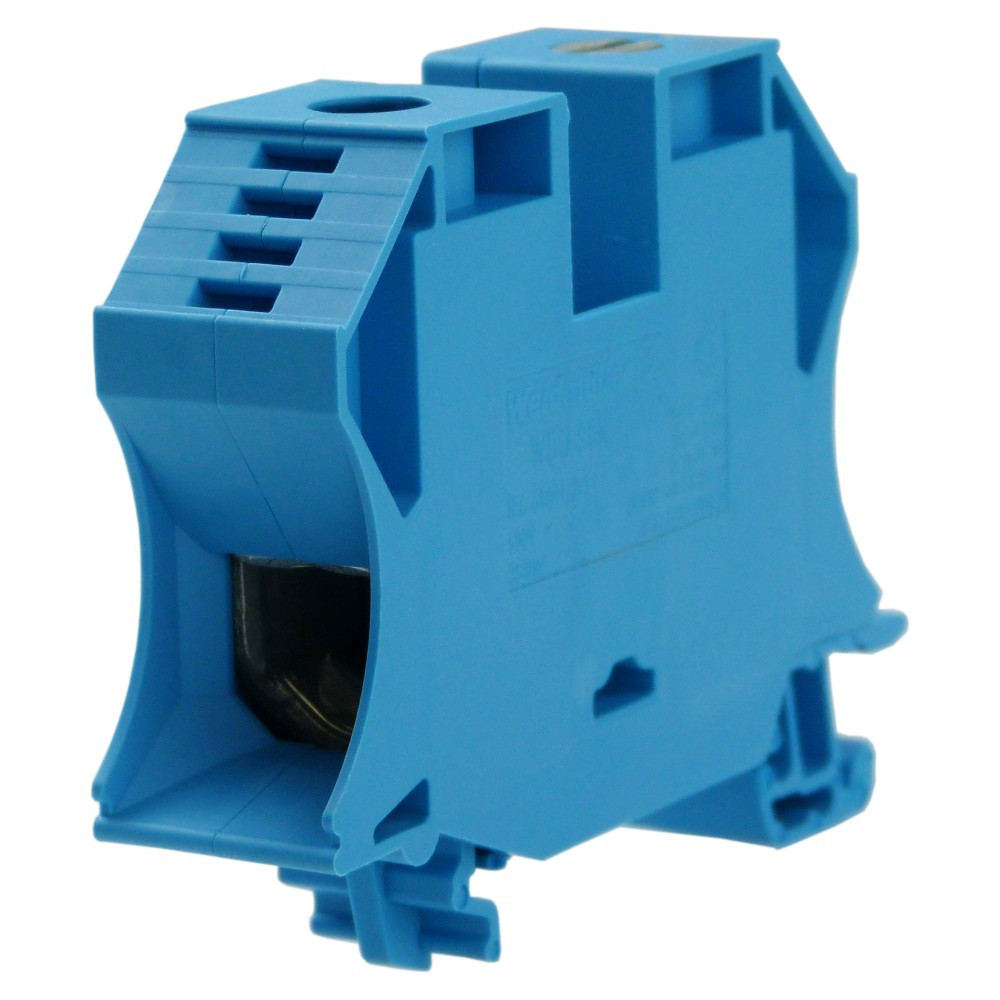

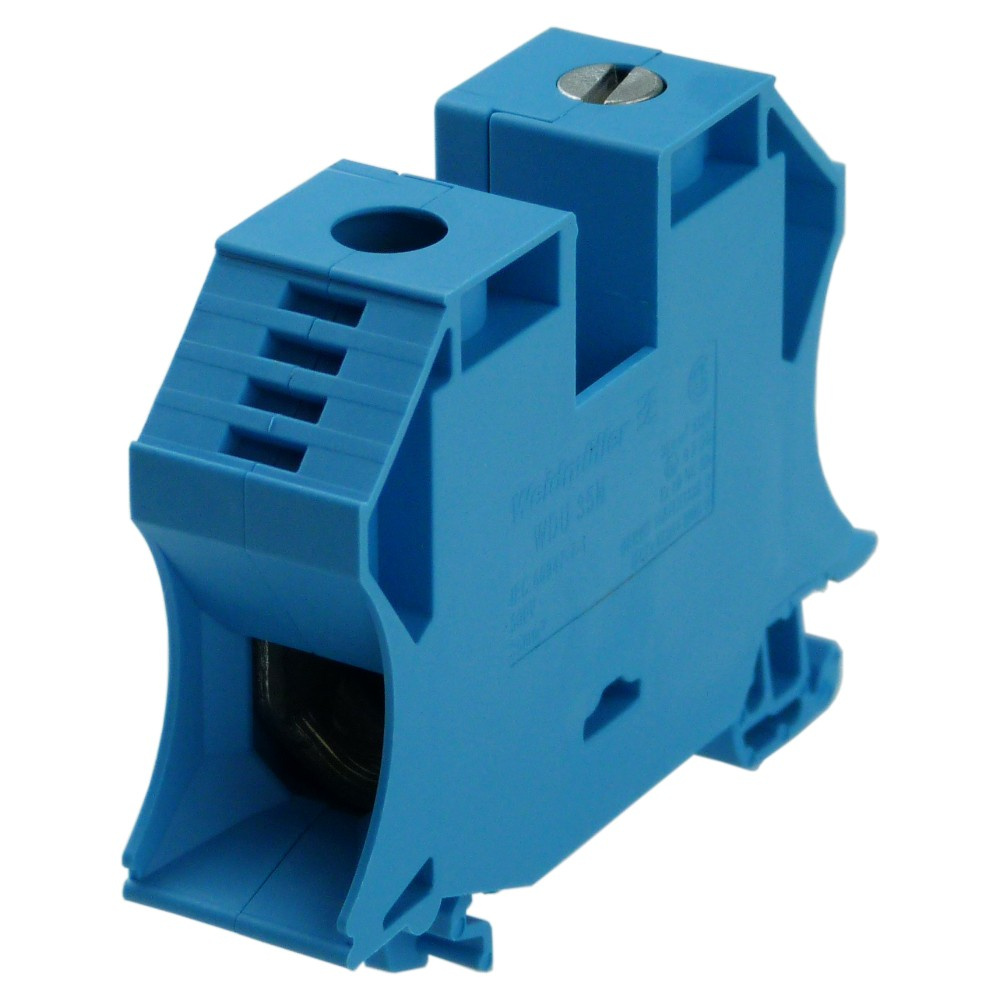

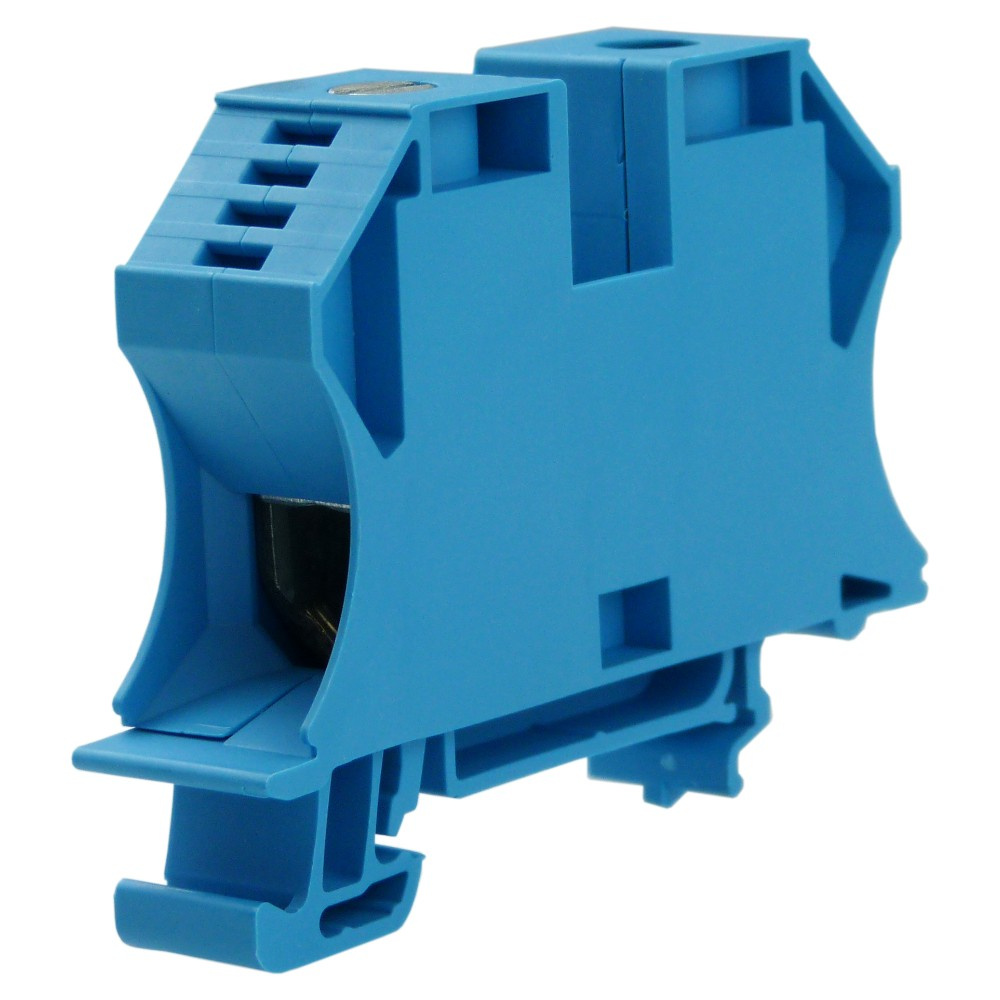

WDU 35N BL Durchgangs-Reihenklemme Schraubanschluss 35mm2 500V 125A blau 1040480000 Weidmüller 3834
Durchgangs-Reihenklemme WDU 35N BL Weidmüller Schraubanschluss 35 mm² 500V 125A blau 1040480000
WDU 35N BL 35 mm²
Durchgangs-Reihenklemme
1040480000
Weidmüller
| Typ |
WDU 35N BL |
|
Anschlussart |
Schraubanschluss |
| Montageart | gerastet |
| Werkstoff | Wemid |
| Brennbarkeitsklasse | V-0 |
| Klemme Typ |
Schiene |
|
Klemmstellen je Etage und |
2 |
|
PE-Anschluss |
Nein |
|
N-Funktion Etagen intern gebrückt |
Ja |
| Abschlussplatte erforderlich | Nein |
|
Bemessungsquerschnitt |
35mm2 |
|
Bemessungsspannung |
500V |
|
Nennstrom |
125A |
|
Strom bei max. Leiter |
150A |
|
Durchgangswiderstand gemäß IEC 60947-7-x |
0,26 mΩ |
|
Bemessungsstoßspannung |
6kV |
|
Überspannungskategorie |
III |
|
Verschmutzungsgrad |
3 |
|
Tragschiene |
TS35 |
|
Dauergebrauchstemperatur |
von -60°C bis +130°C |
|
Höhe / Tiefe / Breite |
16/50,5/16 mm |
|
Gewicht |
52g |
|
Farbe |
blau |
|
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter |
min.2,5 mm² max.6 mm² |
|
Leiteranschlussquerschnitt, feindrähtig mit Aderendhülse DIN 46228/1, 2 Klemmbare Leiter |
min.2,5 mm² max.6 mm² |
|
Leiteranschlussquerschnitt AWG |
min. 10AWG max. 12AWG |
|
Klemmschraube |
M6 |
|
Anzugsdrehmoment |
4-5 Nm |
|
Lehrdorn nach 60 947-1 |
B8 |
|
Norm-Referenzen/Zulassungen |
IEC60947-7-1, CE, ATEX, EAC, RU, RoHS |
|
Artikel-Nr. |
1040480000 |
|
Hersteller |
Weidmüller |
|
EAN |
4008190353834 |
