F&F

CZF2-B

Spannungsverlust in mindestens einer, jeder Phase oder Spannungsasymmetrie zwischen den Phasen oberhalb der Auslöseschwelle führt zum Abschalten des Motors. Die Abschaltung erfolgt mit einer 4-Sekunden-Verzögerung, die verhindert, dass der Motor abgeschaltet wird, wenn die Spannung vorübergehend abfällt. Die Wiedereinschaltung erfolgt automatisch, wenn die Spannung um 5V über die Auslösespannung ansteigt (d.h. um den Spannungshysteresewert). Der Ausfall eines der Kontakte des Schützes, das den Motor einschaltet, führt zu einer dauerhaften Abschaltung des Motors. Ein Wiederanlauf ist erst möglich, wenn die Stromversorgung vollständig unterbrochen, der Schützdefekt behoben und das Schütz wieder eingeschaltet wurde. Im Falle der oben genannten Anomalien ist es nicht möglich, den Motor zu starten.

Anschlussspannung: 3 × 400/230 V + N

Maximaler Laststrom AC-1: 10 A

Stromversorgungs-Signalisierung / Parameter-Korrektheit: LED grün

Schütz-Ausfallanzeige: LED rot

Spannungsasymmetrie der Auslösung: 55 V

Spannungs-Hysterese: 5 V

Verzögerte Reaktion: 4 s

Anschluss: Schraubenklemmen 2,5mm²

Stromverbrauch: 1,6 W

Arbeitstemperatur: -25 ÷ 50 °C

Abmessunge: 2 Module (35 mm)

Montage: Hutschiene TH-35

IP-Schutzklasse: IP20

Phasenausfallmelder sind für die Absicherung der Motoren geeignet, die mit 3-Phasigen Netz angetrieben sind, bei der Phasenuasfall oder bei der Spannungsasymetrie.

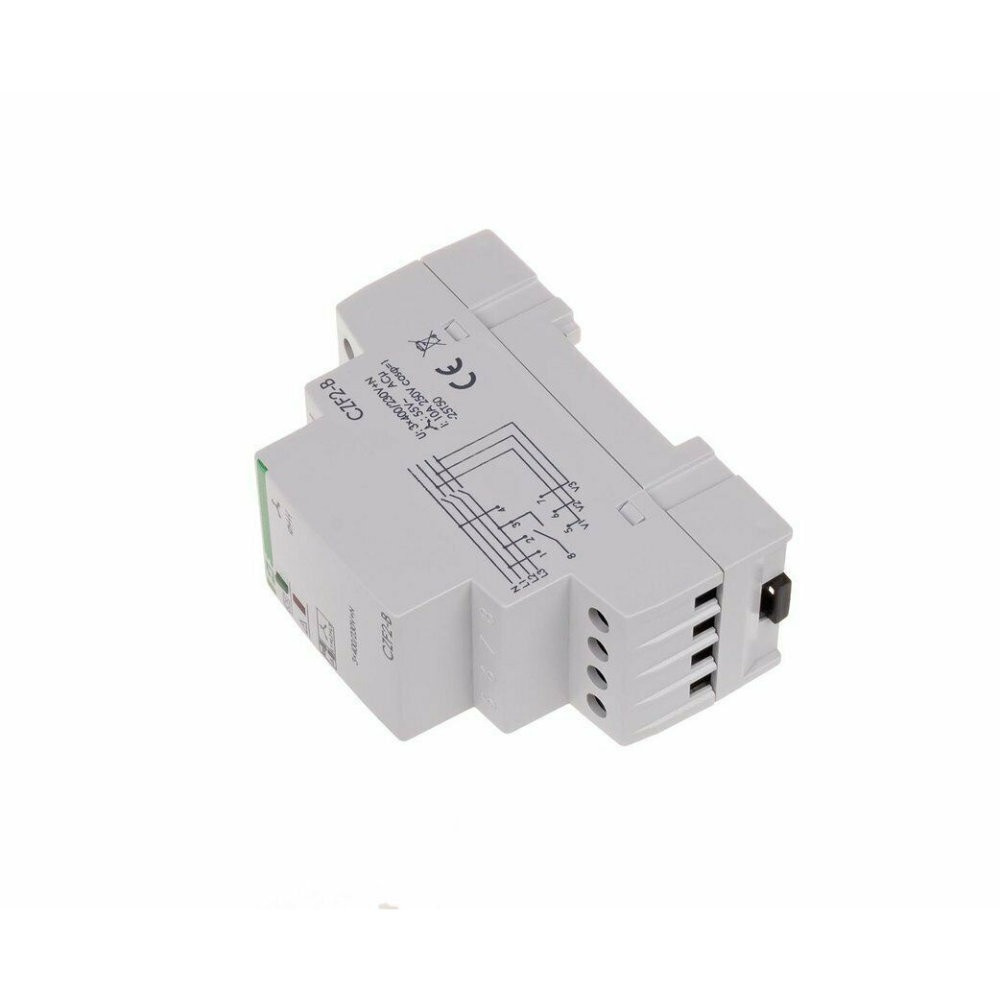

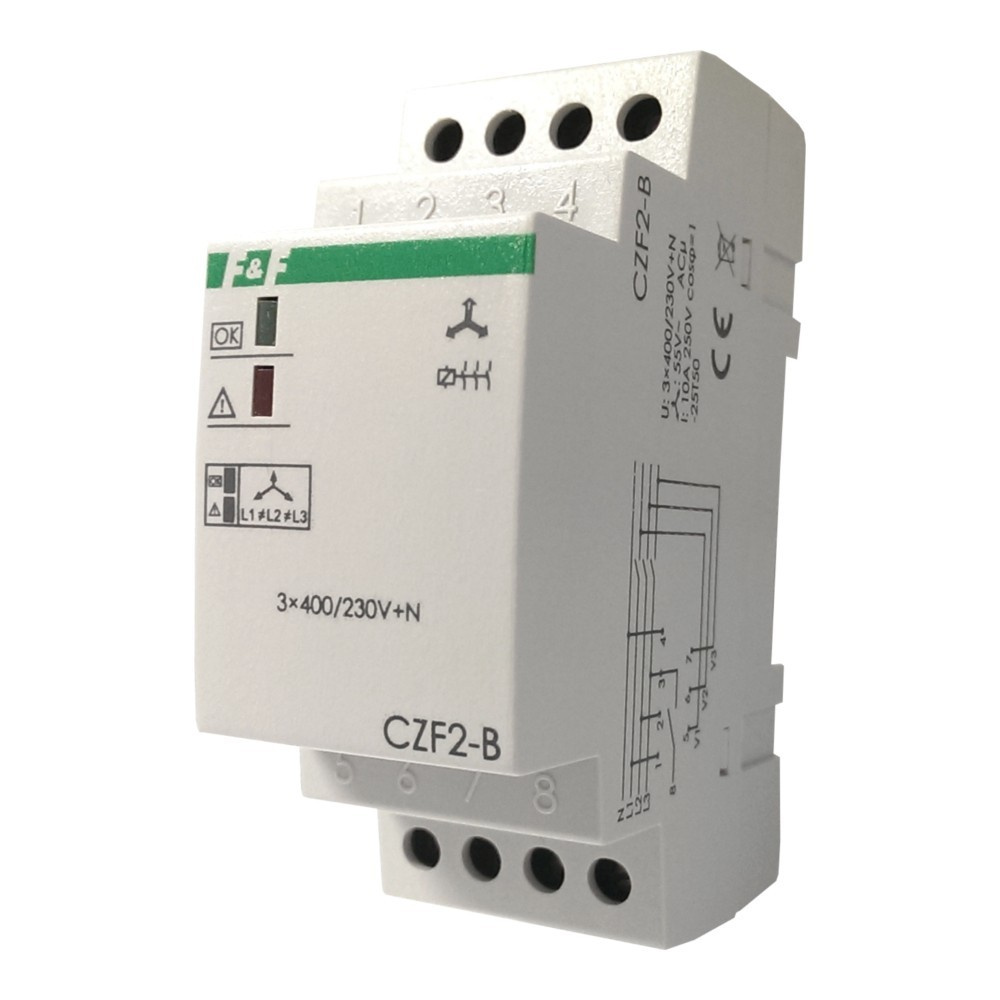

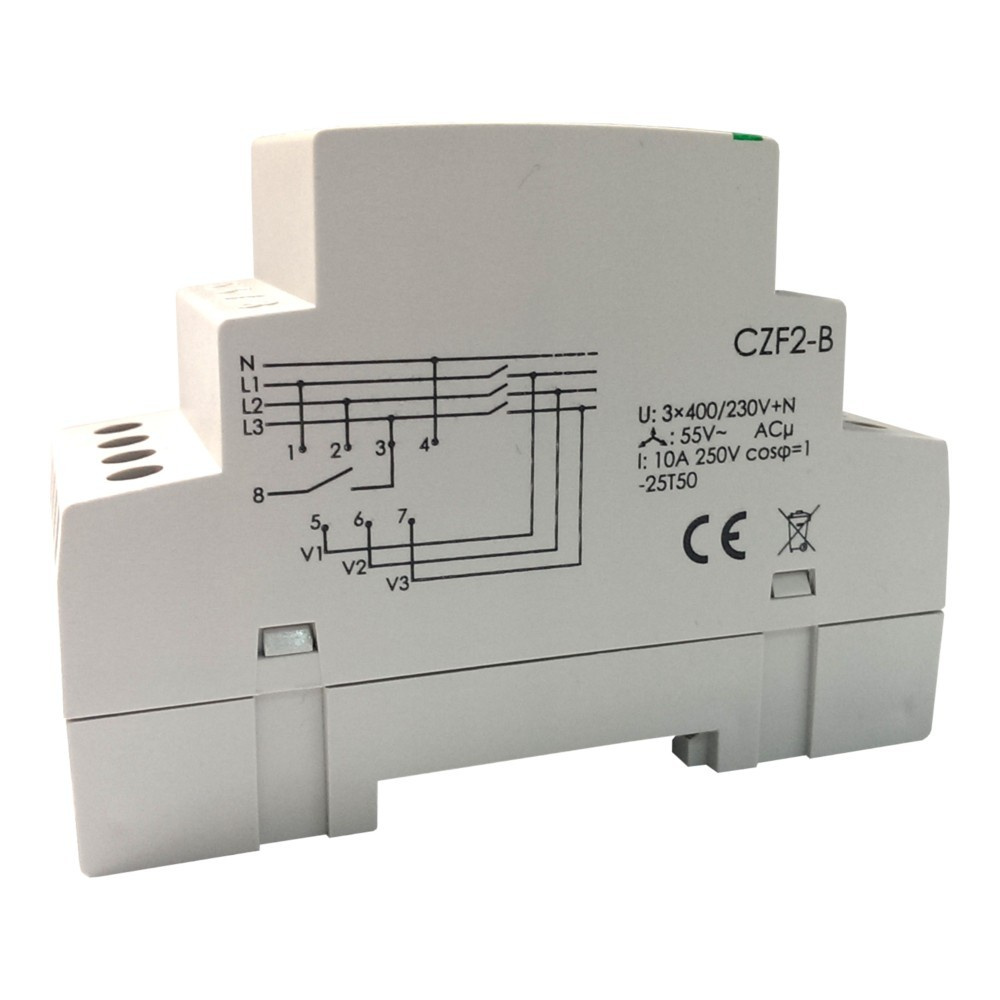

Phasenüberwachungssensor F&F CZF2-B
