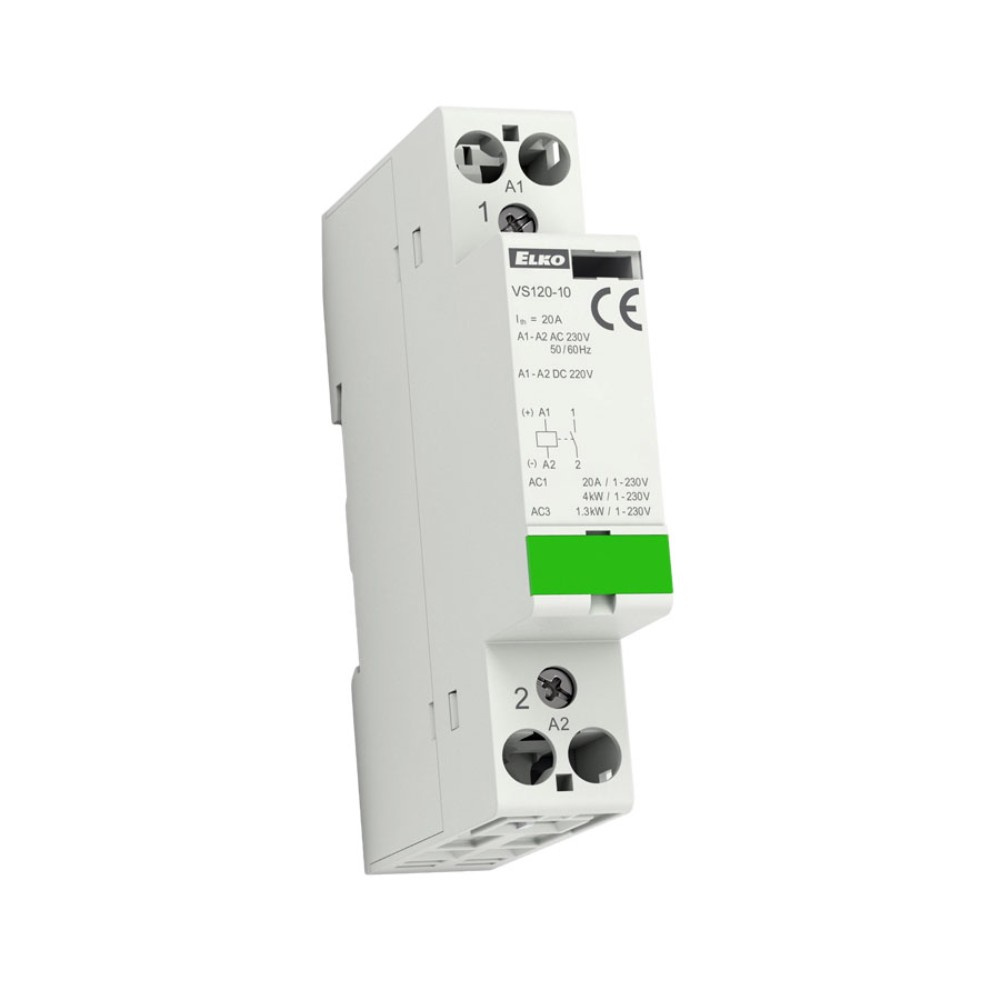

Leistungsschütz modular ELKO

⭐⭐⭐⭐⭐

➡️ Modulares Schütz zur Steuerung von Stromkreisen, insbesondere von Widerstandslasten und Drehstrommotoren. Enthält 1 Kontakt.

➡️ Zur Montage auf einer DIN-Schiene oder einem Paneel.

➡️ Schutzart IP20.

➡️ Technische Daten:

✔️ Nennisolationsspannung (Ui): 230 V,

✔️ konventioneller thermischer Nennstrom lth (v AC): 20 A,

✔️ Versorgungsspannung: 50/60 Hz,

✔️ max. Schaltfrequenz bei maximaler Belastung: 600 pro Stunde,

✔️ min. Belastbarkeit: ≥ 17 V, ≥ 50 mA,

✔️ Kurzschlussschutz mit Sicherung Typ M: 20 A,

✔️ Isolationsfestigkeit: 4 kV,

✔️ Klemmen - Kontakte:

- eindrähtiger Leiter: 10 mm2,

- litzenförmiger Leiter: 6 mm2,

- max. Anzugsmoment: 1,2 Nm,

✔️ Klemmen - Spule:

- eindrähtiger Leiter: 2,5 mm2,

- litzenförmiger Leiter: 2,5 mm2,

- max. Anzugsmoment: 0,6 Nm,

✔️ Steuerspannung der Spule: AC/DC 230V,

✔️ Montage nebeneinander: max. 2 Schütze*,

✔️ Betriebstemperatur: -5 ... +55 °C,

✔️ Lagertemperatur: -30 ... +80 °C,

✔️ Gewicht: 120 g,

✔️ Abmessungen: 17,5 x 85 x 60 mm,

✔️ Normen: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1,
EN 61095, EN 60947-1.

*Bitte beachten Sie: Wenn mehrere Schütze nebeneinander montiert werden, muss zwischen jedes zweite Gerät ein Abstandhalter eingefügt werden.

Eine detaillierte Beschreibung des Geräts finden Sie unter "Download"
