Tragbares Autoladekabel AC Phoenix Typ 2 - 20A/480V, 5m - CHARX Connect Comfort

Produktbeschreibung:

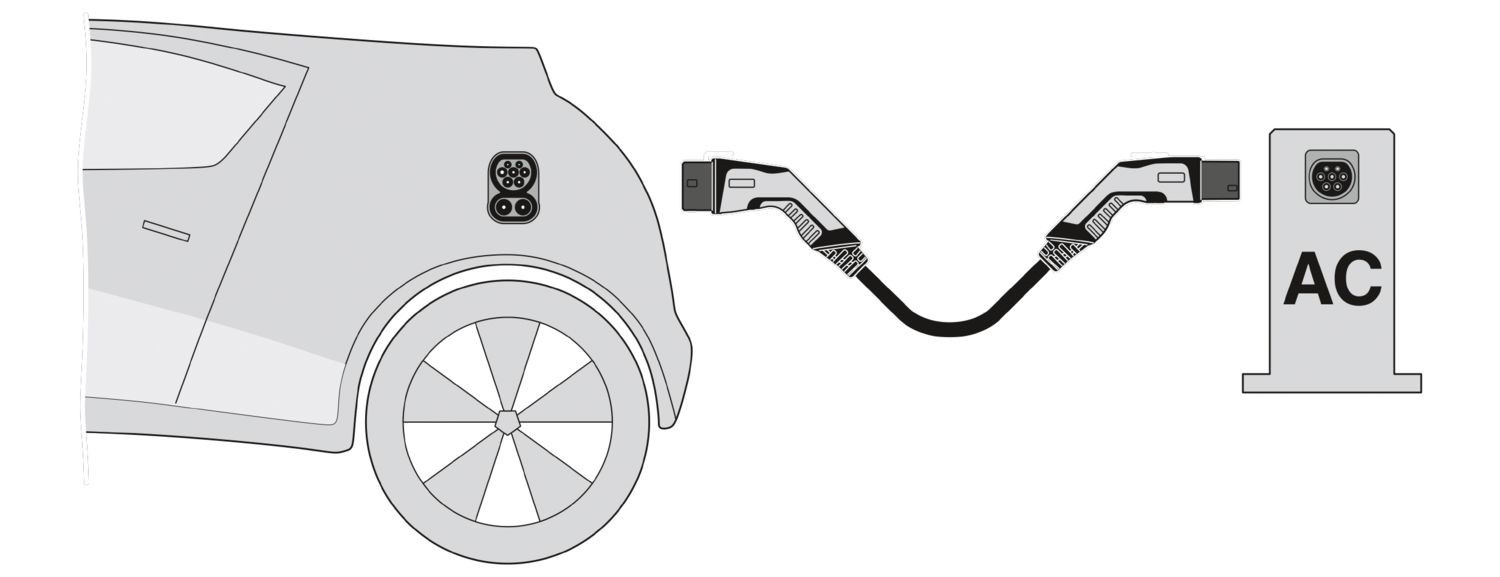

Tragbares Ladekabel AC, ausgestattet mit einem Fahrzeugstecker und einem Ladestationsstecker. Geeignet zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC) und Typ 2 Steckdose. Kompatibel mit Typ 2 Ladestationen, die häufig an Elektromobilitätsladestationen (EVSE) verwendet werden.

Hohe Qualität und Haltbarkeit

Das Kabel besteht aus hochwertigen Materialien, einschließlich Kunststoff und TPE-U, was seine Langlebigkeit und Beständigkeit gegen mechanische Beschädigungen und Witterungseinflüsse gewährleistet. Die Kontaktfläche ist versilbert, was eine hervorragende elektrische Leitfähigkeit und minimale Energieverluste beim Laden sicherstellt.

Beeindruckende elektrische Parameter

Das AC-Ladekabel bietet eine Ladeleistung von bis zu 16,63 kW bei einem Ladestrom von 20 A. Dank der dreiphasigen Stromversorgung erfolgt der Ladevorgang schnell und effizient. Zur Signalübertragung wird die Pulsweitenmodulation verwendet, was die Funktionalität und Effizienz des Kabels erhöht.

Ergonomie und Benutzerfreundlichkeit

Das Kabel ist 5 Meter lang und bietet somit ausreichend Bewegungsfreiheit beim Laden des Fahrzeugs. Dank seiner einfachen Form lässt es sich leicht verstauen und transportieren, und die elegante schwarze Farbe sorgt für ein dezentes und ästhetisches Aussehen. Die Stecker sind ergonomisch gestaltet, um das Anschließen sowohl an das Fahrzeug als auch an die Ladestation zu erleichtern.

Sicherheit und Normkonformität

Das Kabel hat einen hohen Schutzgrad von IP44 und die Schutzabdeckung IP54, was Sicherheit bei verschiedenen Bedingungen gewährleistet. Das Produkt ist für den Betrieb in einem weiten Temperaturbereich von -40°C bis 50°C ausgelegt, was seinen Einsatz in verschiedenen Klimazonen ermöglicht. Das Kabel erfüllt auch die Anforderungen der Normen prEN 50620/DIN EN 50620 und ist VDE-zertifiziert.

Kompatibilität und Normen

CHARX connect comfort entspricht der Norm IEC 62196-2, was seine hohe Qualität und Sicherheit bestätigt. Das Kabel ist kompatibel mit Typ 2 Steckdosen sowohl in Fahrzeugen als auch an Ladestationen, was eine breite Palette von Anwendungen ermöglicht. Das Produkt erfüllt auch die Normen prEN 50620/DIN EN 50620, was seine Zuverlässigkeit zusätzlich unterstreicht.

Technische Spezifikationen:

✔ Produkttyp: AC-Ladekabel
✔ Produktfamilie: CHARX connect comfort

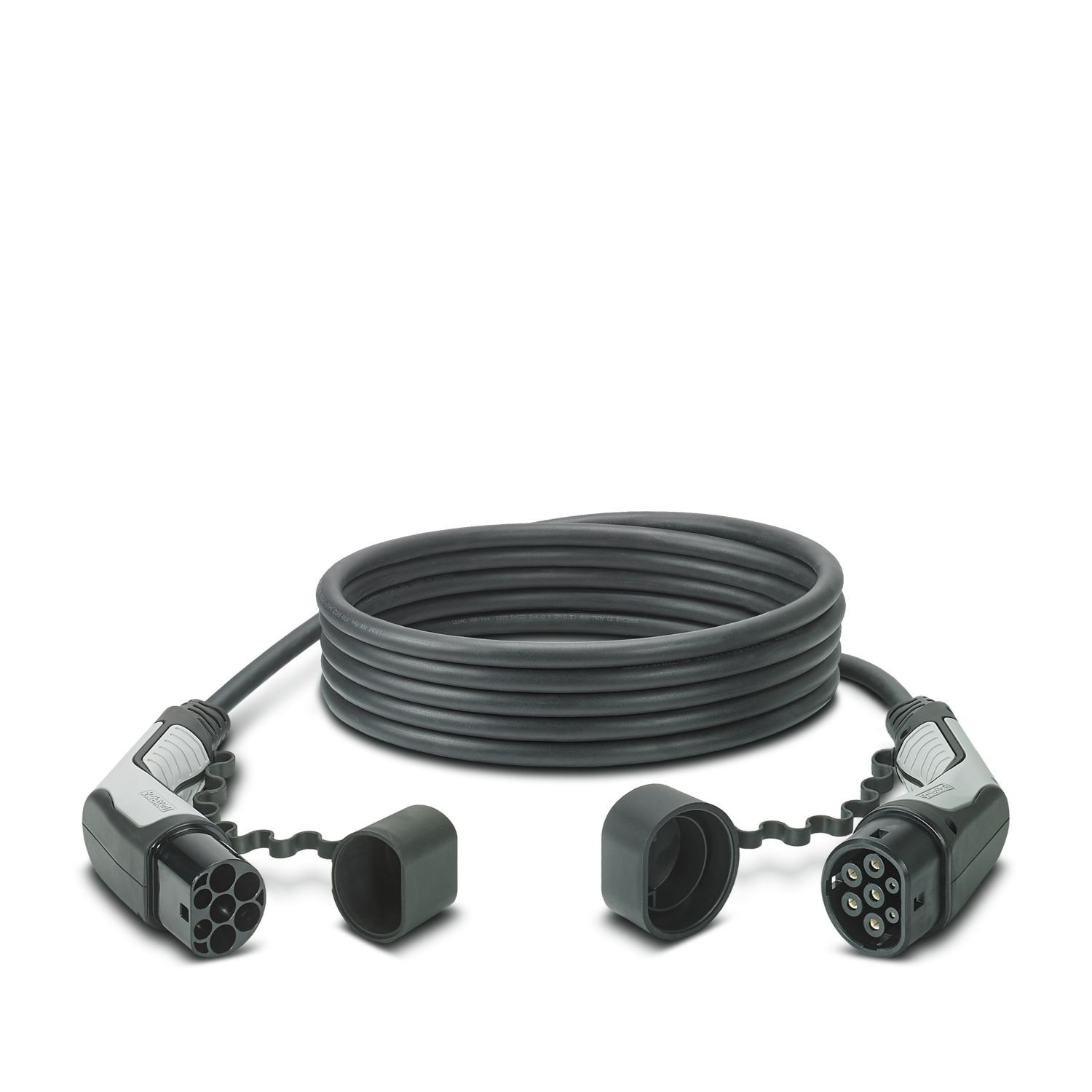

✔ Ausstattung: mit Schutzabdeckung
✔ Angebrachtes Logo: Logo PHOENIX CONTACT
✔ Lademodus: Modus 3, Fall B
✔ Ladekabelstandard: Typ 2
✔ Normen/Vorschriften: IEC 62196-2
✔ Anwendung: zum Laden von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeugladebuchse mit Wechselstrom (AC)
✔ Kompatibel mit Typ 2 Steckdosen an Elektrofahrzeug-Ladestationen (EVSE)

Elektrische Parameter:

✔ Signalübertragungsmethode: Pulsweitenmodulation
✔ Anschlussinformation: Klemmanschluss, nicht abnehmbar
✔ Kodierung: 680 Ω (zwischen PE und PP)
✔ Ladeart: AC 3-phasig
✔ Ladeleistung: 16,63 kW
✔ Ladestrom: 20 A

Leistungskontakt

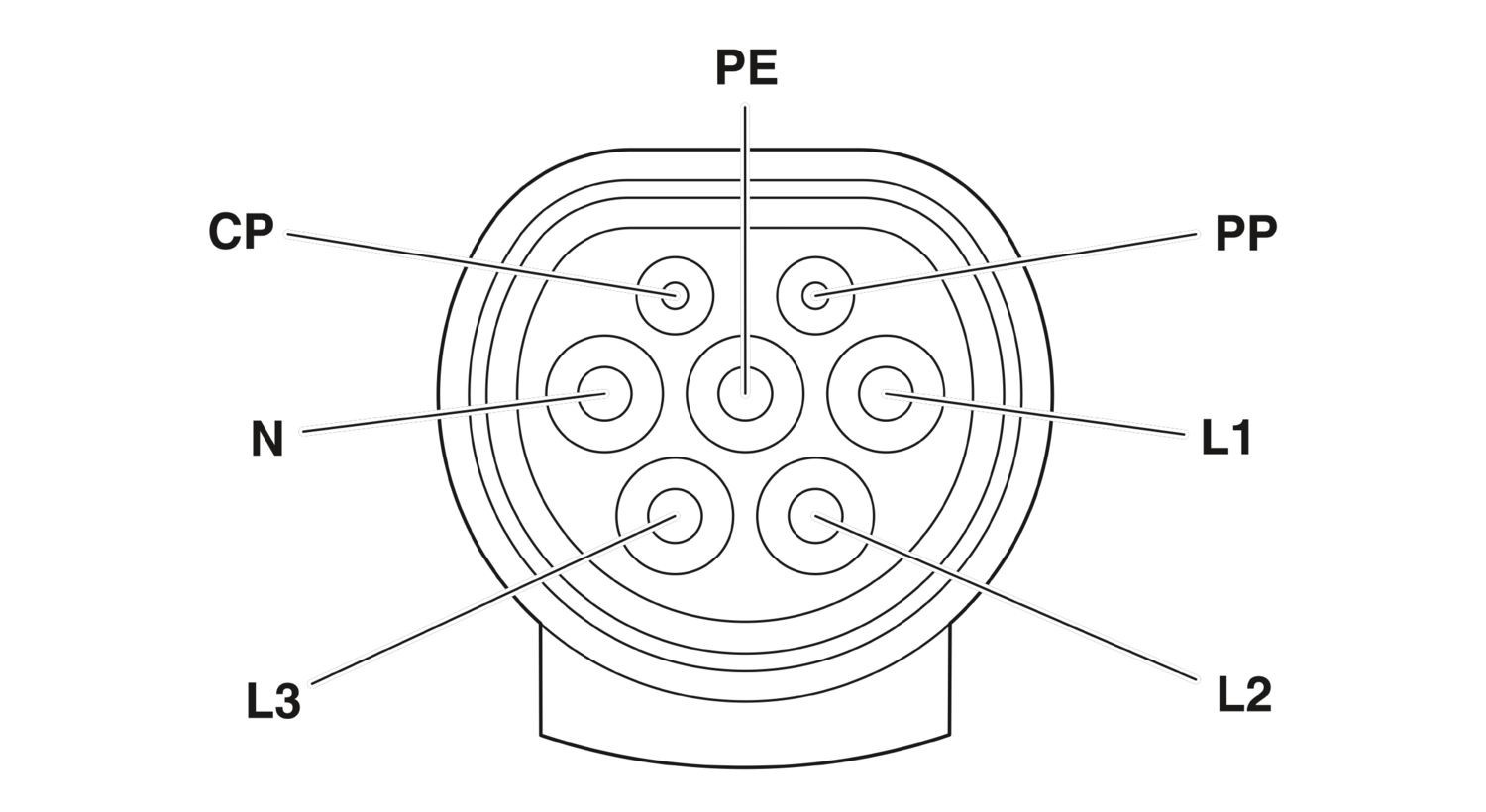

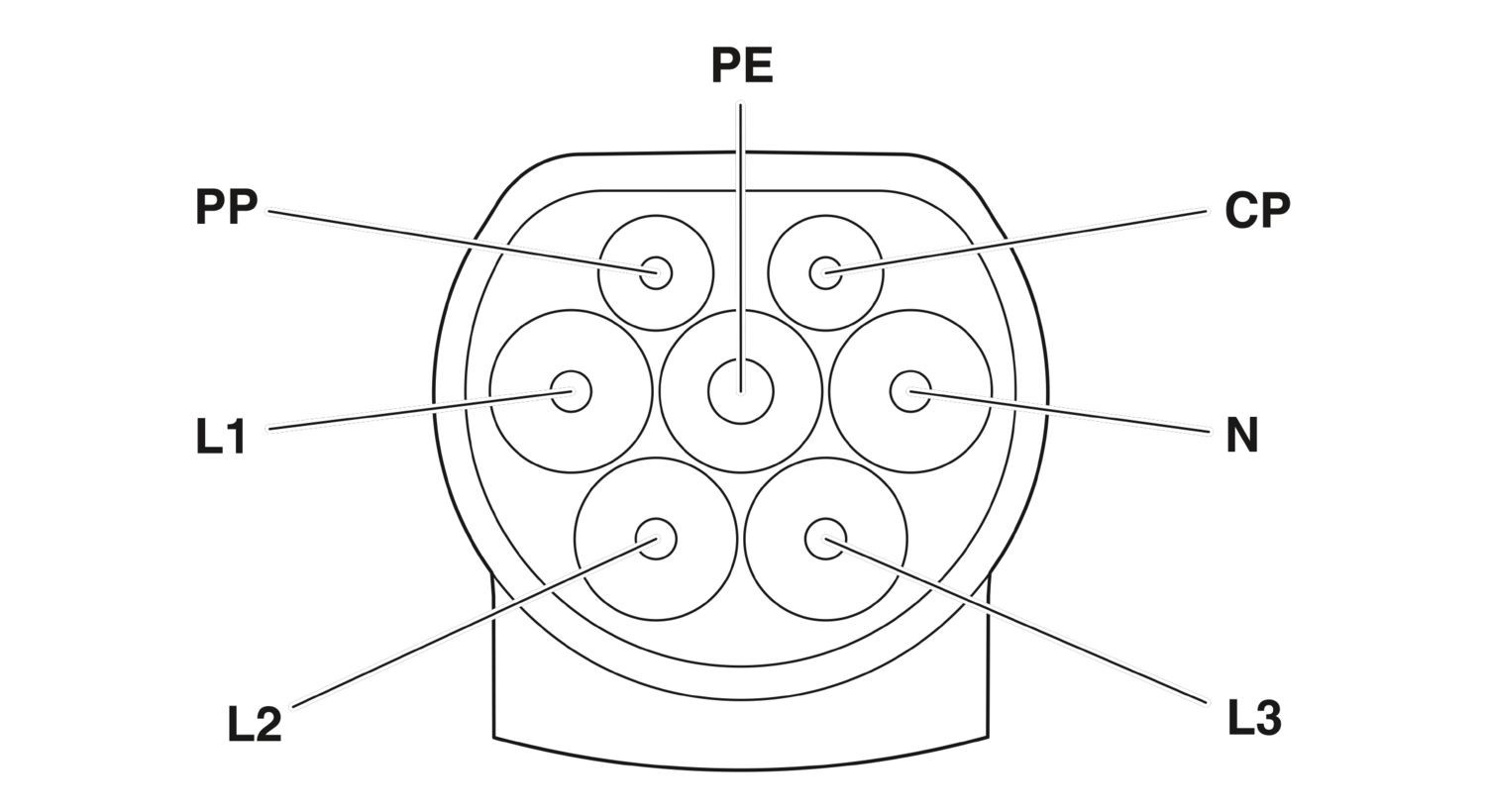

✔ Anzahl: 5 (L1, L2, L3, N, PE)
✔ Nennspannung: 480 V AC
✔ Nennstrom: 20 A

Signalkontakt
✔ Anzahl: 2 (CP, PP)
✔ Nennspannung: 30 V AC
✔ Nennstrom: 2 A

Materialdaten:

✔ Farbe (Gehäuse): Schwarz (9005)
✔ Farbe (Griff): Grau (7042)
✔ Farbe (Steckerfront): Schwarz (9005)
✔ Farbe (Schutzabdeckung): Schwarz (9005)
✔ Farbe (Kabel): Schwarz (9005)
✔ Material (Fahrzeugladestecker): Kunststoff
✔ Material (Ladestationsstecker): Kunststoff
✔ Material (Außenmantel des Kabels): TPE-U
✔ Material (Kontaktfläche): Silber

Abmessungen:

Ladestationsstecker
✔ Breite: 58 mm
✔ Höhe: 131,8 mm
✔ Tiefe: 215,9 mm

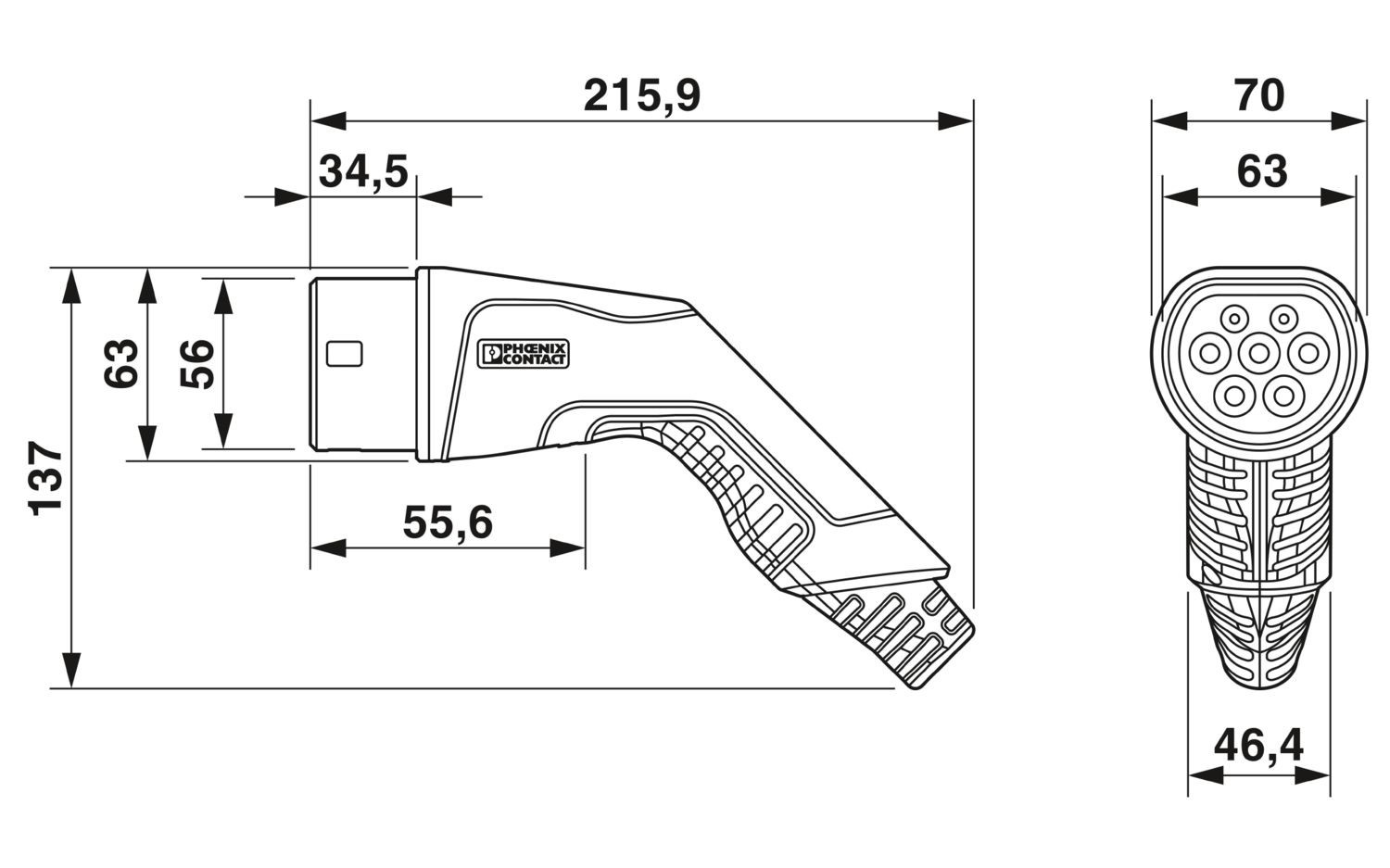

Fahrzeugladestecker
✔ Breite: 70 mm
✔ Höhe: 137 mm
✔ Tiefe: 215,9 mm

Ladekabel / Leitung:

✔ Kabellänge: 5 m
✔ Normen/Vorschriften für Kabel: prEN 50620/DIN EN 50620
✔ Kabelzertifikate: VDE
✔ Kabelgewicht: max. 250,00 kg/km
✔ Kabeltyp: Klasse 5
✔ Kabelart: einfach
✔ Kabelaufbau: 5 x 1,5 mm² + 1 x 0,5 mm²
✔ Außendurchmesser des Kabels: 11,60 mm ±0,3 mm
✔ Material des Außenmantels: TPE-U
✔ Leitungswiderstand: ≤ 0,00798 Ω/m (bezogen auf das Versorgungskabel bei 20°C Umgebungstemperatur)
✔ Biegeradius: min. 192 mm (15x Durchmesser)

Mechanische Daten:

✔ Anzahl der Steckzyklen: > 10000
✔ Einsteckkraft: < 100 N
✔ Ziehkraft: < 100 N

Handelsdaten:

✔ Artikelnummer: 1628348
✔ Verpackungseinheit: 1 Stk.
✔ Mindestbestellmenge: 1 Stk.
✔ Verkaufsschlüssel: XWBAEC
✔ Produktschlüssel: XWBAEC
✔ Katalogseite: Seite 29 (C-7-2019)
✔ GTIN: 4055626519128
✔ Gewicht pro Stück (mit Verpackung): 1 764 g
✔ Gewicht pro Stück (ohne Verpackung): 1 764 g
✔ Zolltarifnummer: 85444290
✔ Ursprungsland: PL



Umgebungsbedingungen
✔ Schutzart (Fahrzeugladestecker): IP44 (angeschlossen)
✔ Schutzart (Ladestationsstecker): IP44 (angeschlossen)
✔ Schutzart (Schutzabdeckung): IP54
✔ Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
✔ Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
✔ Höhe: 5000 m (ü. NN)
