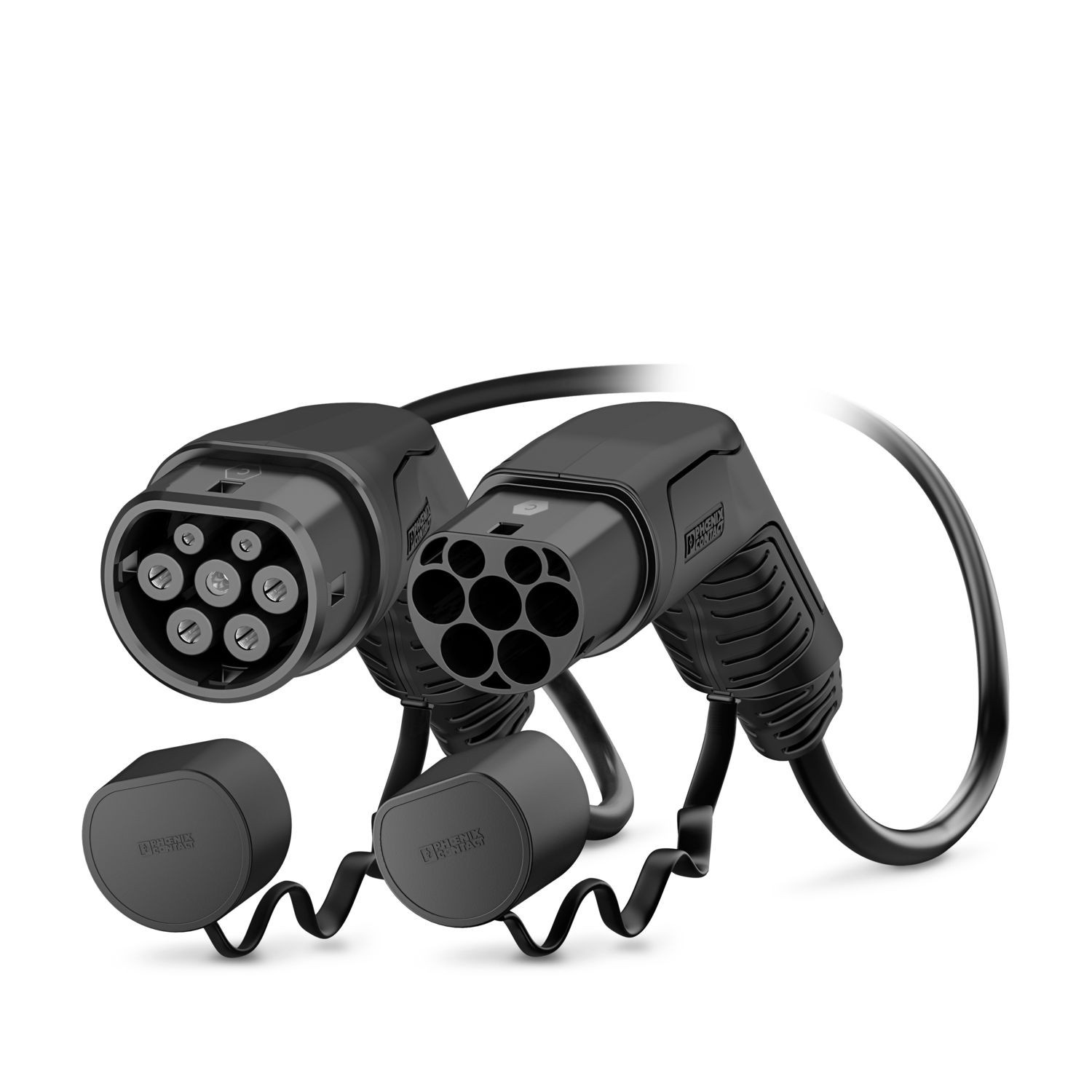

Tragbares Autoladekabel AC Phoenix Typ 2 - 32A/480V, 5m - CHARX Connect Comfort

Produktbeschreibung:

Tragbares Ladekabel AC, ausgestattet mit einem Fahrzeugstecker und einem Ladestationstecker. Geeignet zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC) und Typ 2 Steckdose. Kompatibel mit Typ 2 Ladestationen (EVSE). Ideal für den Einsatz sowohl an privaten als auch öffentlichen Ladestationen. Gewährleistet schnelles und sicheres Laden dank hochwertiger Materialien und Einhaltung internationaler Standards.

Hohe Ladeleistung

Das Ladekabel vom Typ AC CHARX connect comfort bietet eine beeindruckende Ladeleistung von bis zu 26,6 kW bei einem Ladestrom von 32 A. Dank der dreiphasigen Stromversorgung erfolgt der Ladevorgang schnell und effizient, was Zeit und Energie spart. Das Kabel verwendet die Pulsweitenmodulation zur Signalübertragung, was seine Funktionalität und Effizienz erhöht.

Ergonomie und Benutzerfreundlichkeit

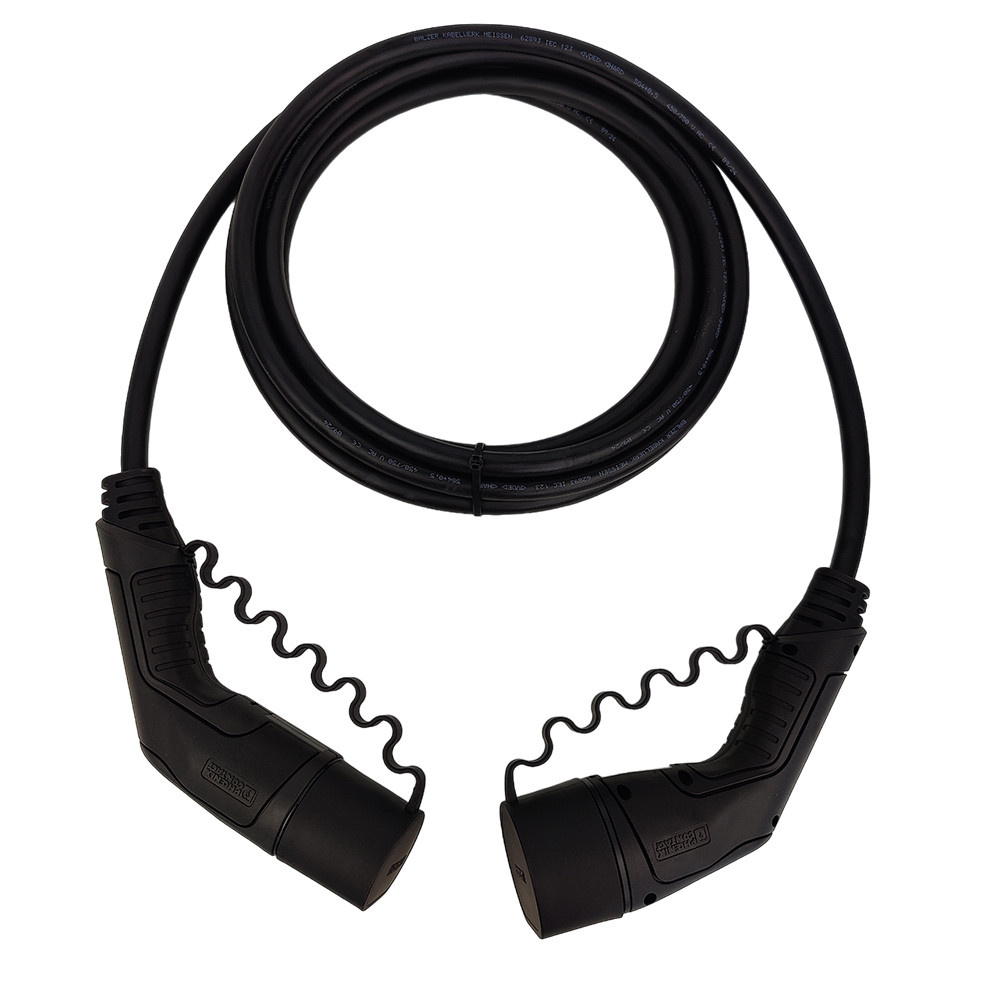

Das Kabel ist 5 Meter lang, was genügend Bewegungsfreiheit beim Laden des Fahrzeugs bietet. Durch seine einfache Form lässt es sich leicht verstauen und transportieren, und die schwarze Farbe verleiht ihm ein elegantes und dezentes Aussehen. Das Kabel wurde so konzipiert, dass es einfach sowohl an das Fahrzeug als auch an die Ladestation angeschlossen werden kann.

Fortschrittliches Design und Tragbarkeit

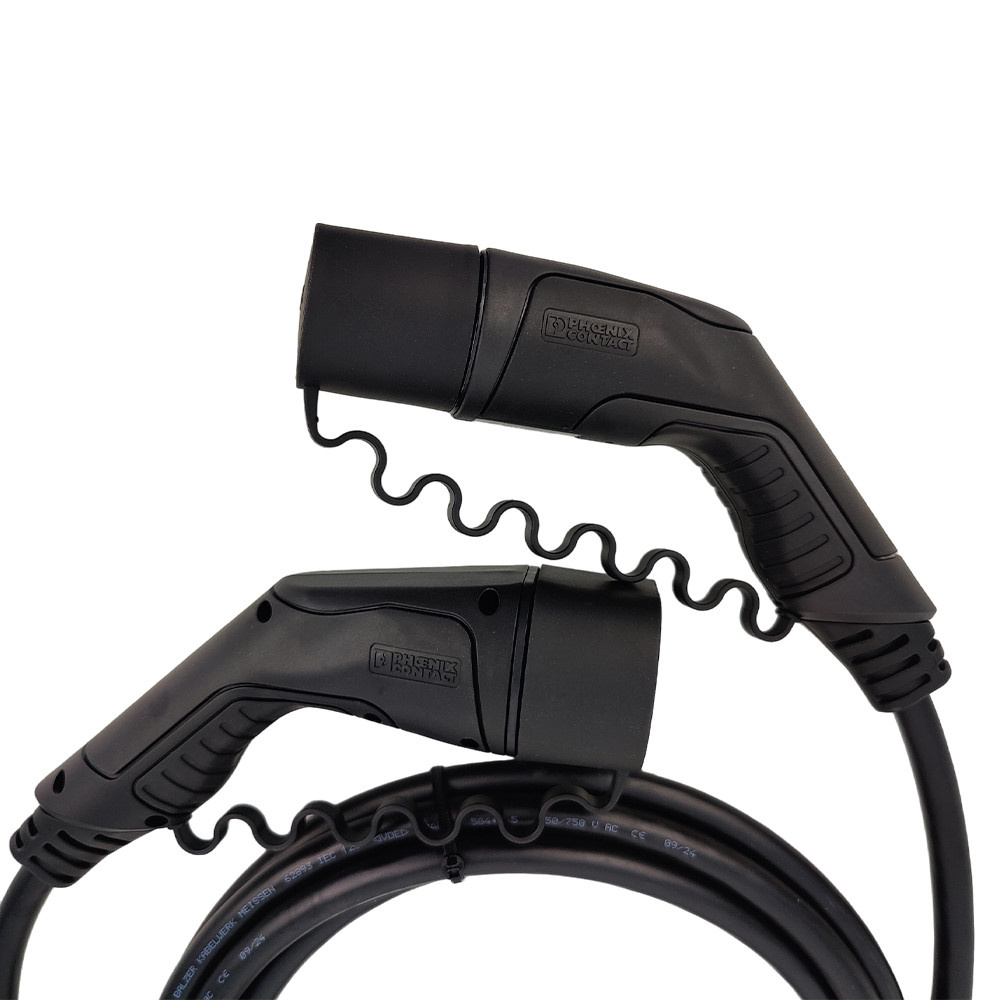

CHARX connect comfort ist ein tragbares AC-Ladekabel. Es wurde für Benutzer von Elektrofahrzeugen (EV) mit Typ 2-Ladesteckdosen entwickelt. Ausgestattet mit einem Fahrzeugladeanschluss und einem Ladestationsanschluss ermöglicht das Kabel einfaches und bequemes Laden an jeder Ladestation (EVSE). Dank seines tragbaren Designs kann das Kabel überallhin mitgenommen werden, was es zur idealen Lösung für Vielreisende macht.

Robuste Bauweise und Haltbarkeit

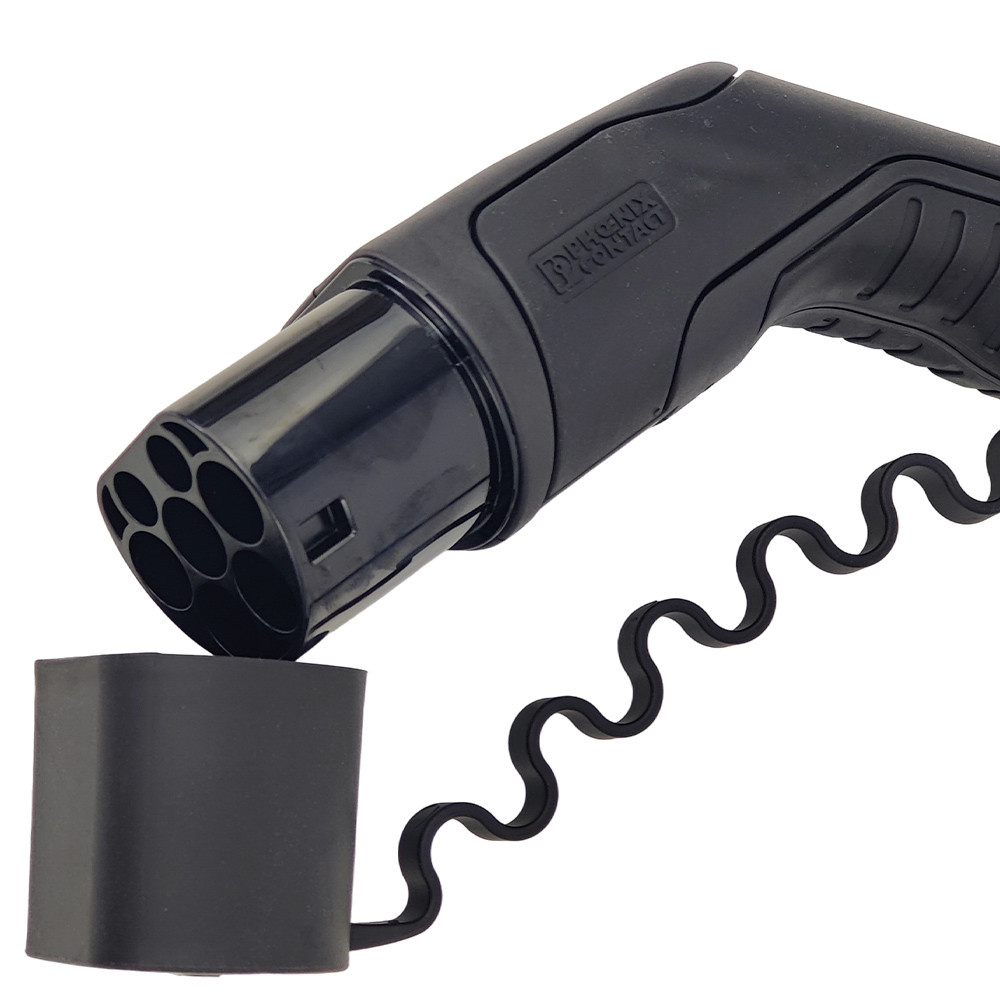

Das Kabel ist mit einer Schutzabdeckung ausgestattet, die es vor mechanischen Beschädigungen und Witterungseinflüssen schützt. Die Herstellung aus hochwertigem Kunststoff und die Außenhülle aus TPE-U garantieren eine lange Lebensdauer des Produkts. Zusätzlich sorgt die Silberkontaktoberfläche für eine hervorragende elektrische Leitfähigkeit und minimiert Energieverluste beim Laden.

Kompatibilität und Normen

CHARX connect comfort entspricht der Norm IEC 62196-2, was seine hohe Qualität und Sicherheit bestätigt. Das Kabel ist kompatibel mit Typ 2 Steckdosen sowohl in Fahrzeugen als auch an Ladestationen, was eine breite Palette von Anwendungen ermöglicht. Das Produkt erfüllt auch die Normen prEN 50620/DIN EN 50620, was seine Zuverlässigkeit zusätzlich unterstreicht.

Technische Spezifikationen:

✔ Produkttyp: AC-Ladekabel
✔ Produktfamilie: CHARX connect comfort
✔ Ausstattung: mit Schutzabdeckung
✔ Angebrachtes Logo: Logo PHOENIX CONTACT
✔ Lademodus: Modus 3, Fall B
✔ Ladekabelstandard: Typ 2
✔ Normen/Vorschriften: IEC 62196-2

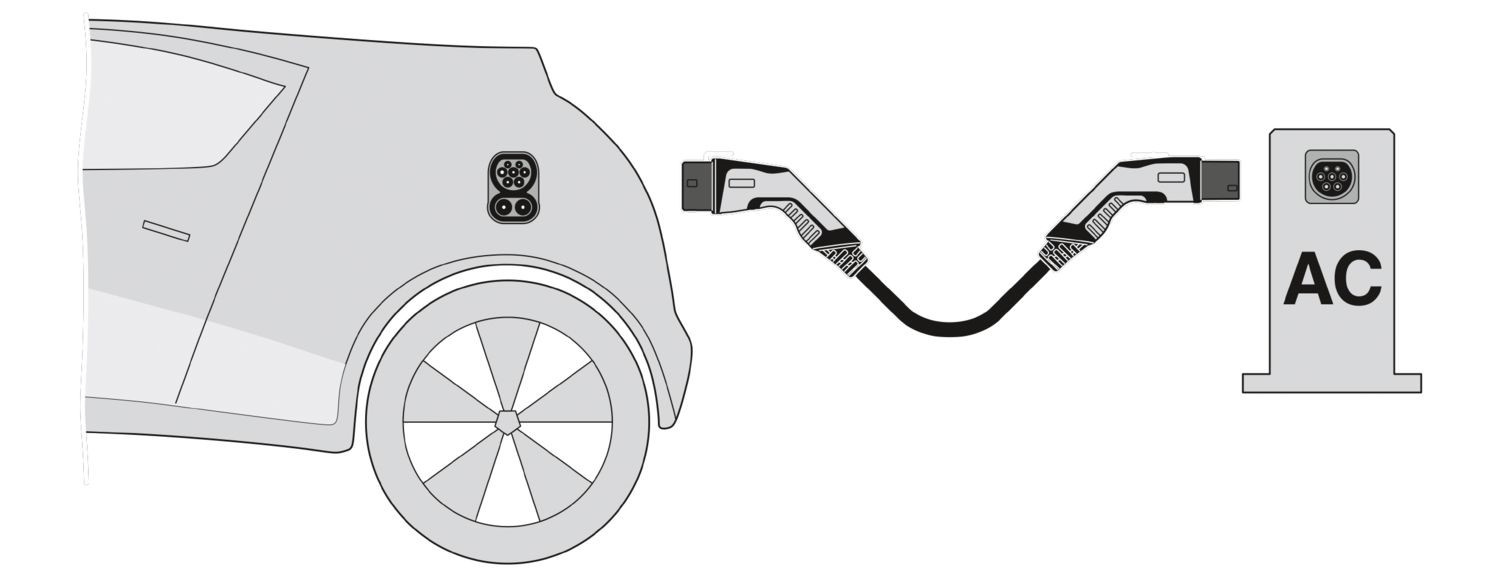

✔ Anwendung: zum Laden von Elektrofahrzeugen (EV) mit Typ 2 Fahrzeugladebuchse mit Wechselstrom (AC)
✔ Kompatibel mit Typ 2 Steckdosen an Elektrofahrzeug-Ladestationen (EVSE)

Elektrische Parameter:

✔ Signalübertragungsmethode: Pulsweitenmodulation
✔ Anschlussinformation: Klemmanschluss, nicht abnehmbar
✔ Kodierung: 220 Ω (zwischen PE und PP)
✔ Ladeart: AC 3-phasig
✔ Ladeleistung: 26,6 kW
✔ Ladestrom: 32 A

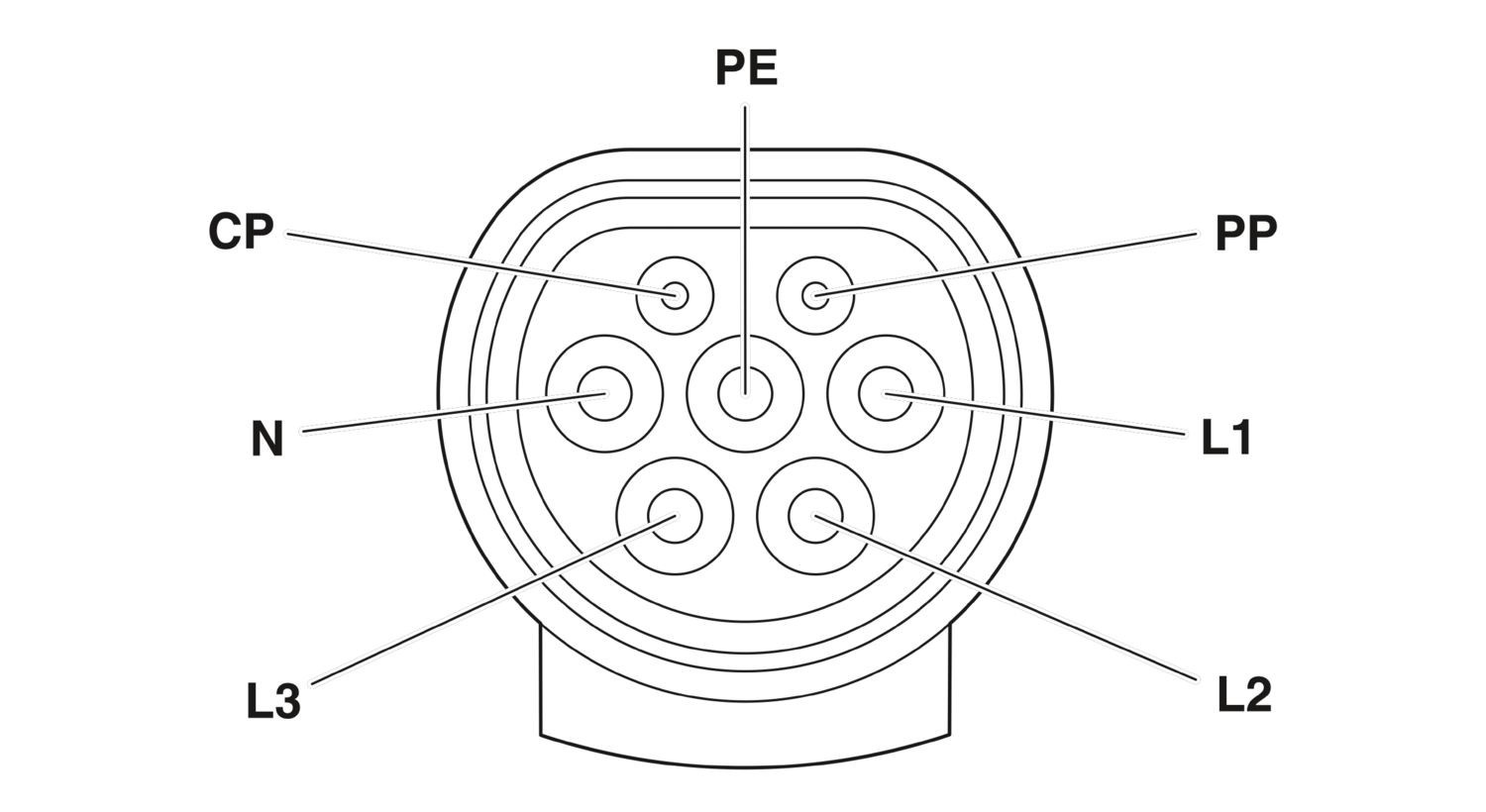

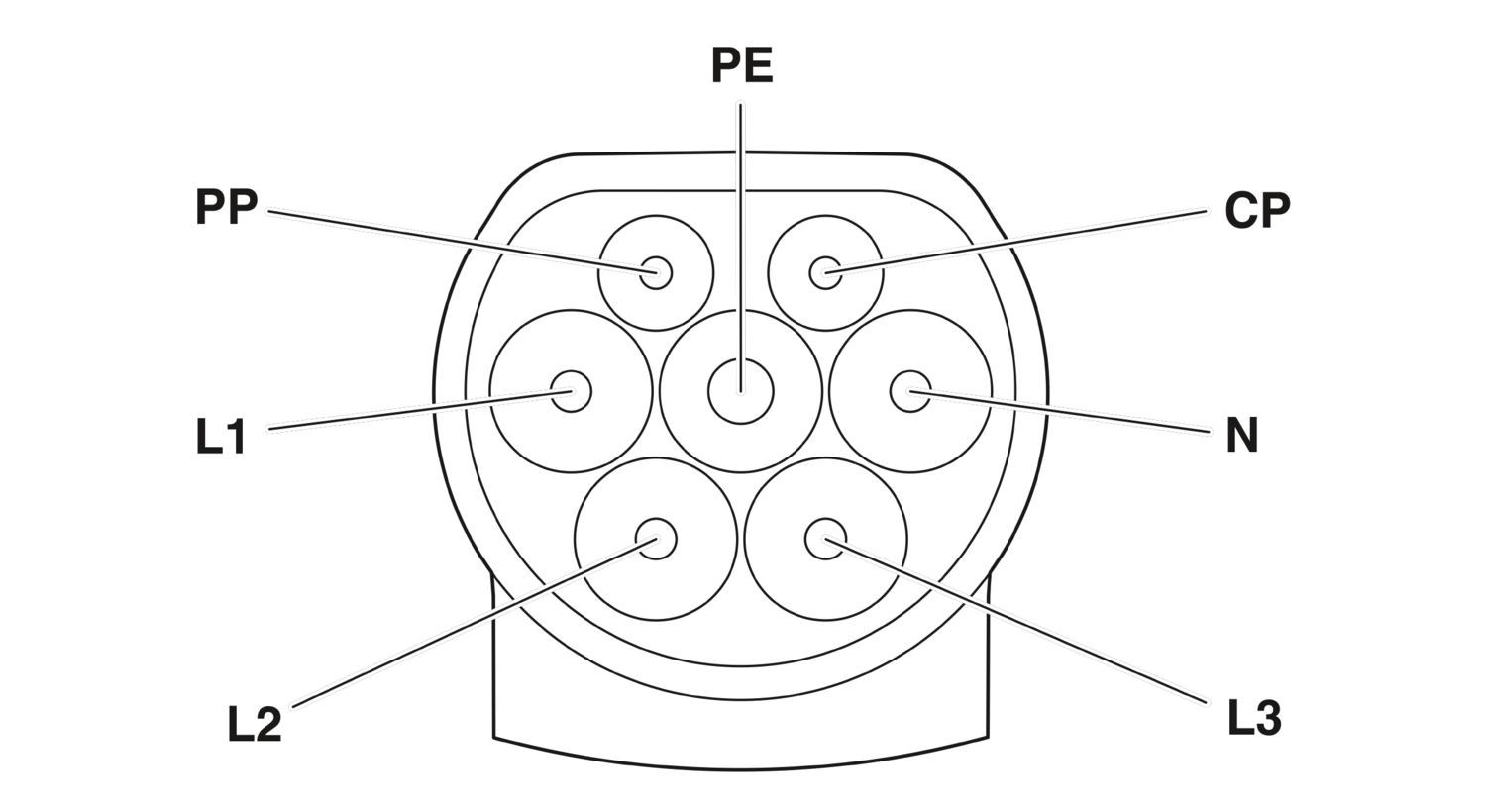

 Leistungskontakt
✔ Anzahl: 5 (L1, L2, L3, N, PE)
✔ Nennspannung: 480 V AC
✔ Nennstrom: 32 A

 Signalkontakt
✔ Anzahl: 2 (CP, PP)
✔ Nennspannung: 30 V AC
✔ Nennstrom: 2 A

Materialdaten:

✔ Farbe (Gehäuse): Schwarz (9005)
✔ Farbe (Griff): Grau (7042)
✔ Farbe (Steckerfront): Schwarz (9005)
✔ Farbe (Schutzabdeckung): Schwarz (9005)
✔ Farbe (Kabel): Schwarz (9005)
✔ Material (Fahrzeugladestecker): Kunststoff
✔ Material (Ladestationsstecker): Kunststoff
✔ Material (Außenmantel des Kabels): TPE-U
✔ Material (Kontaktfläche): Silber

Abmessungen:

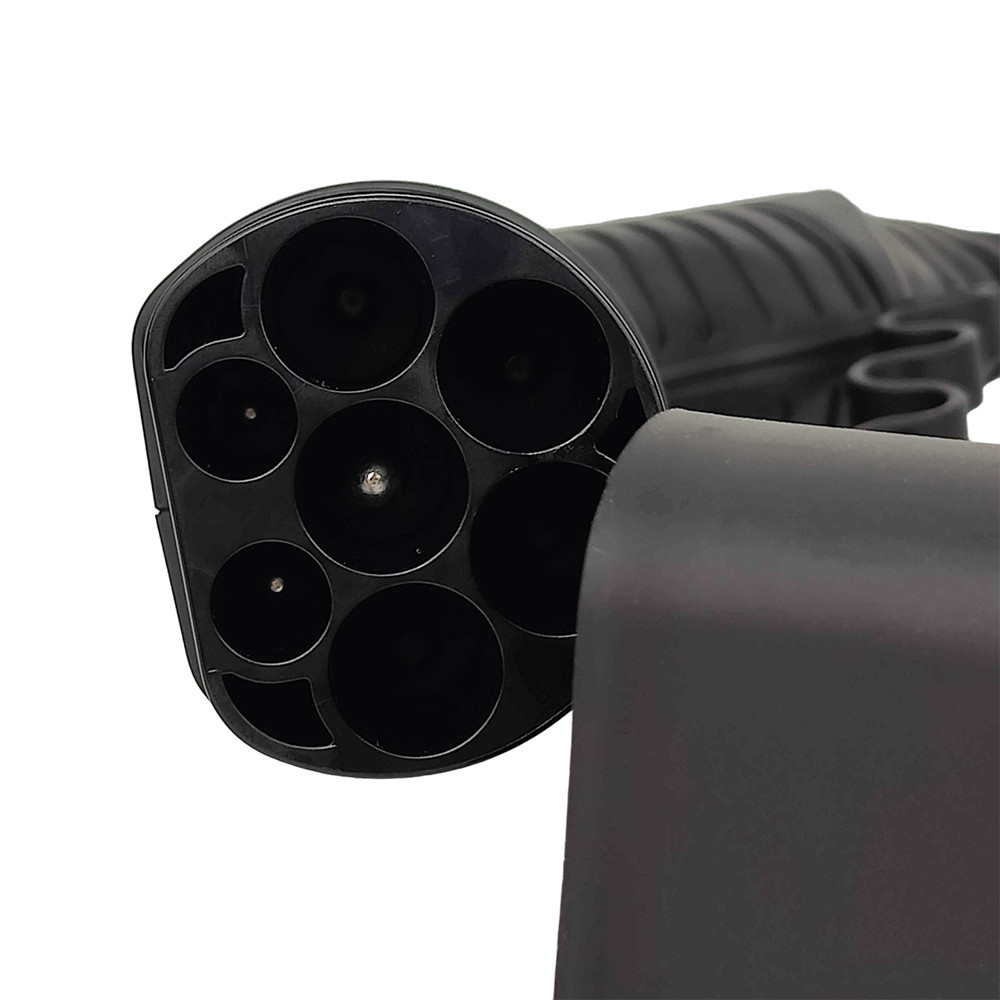

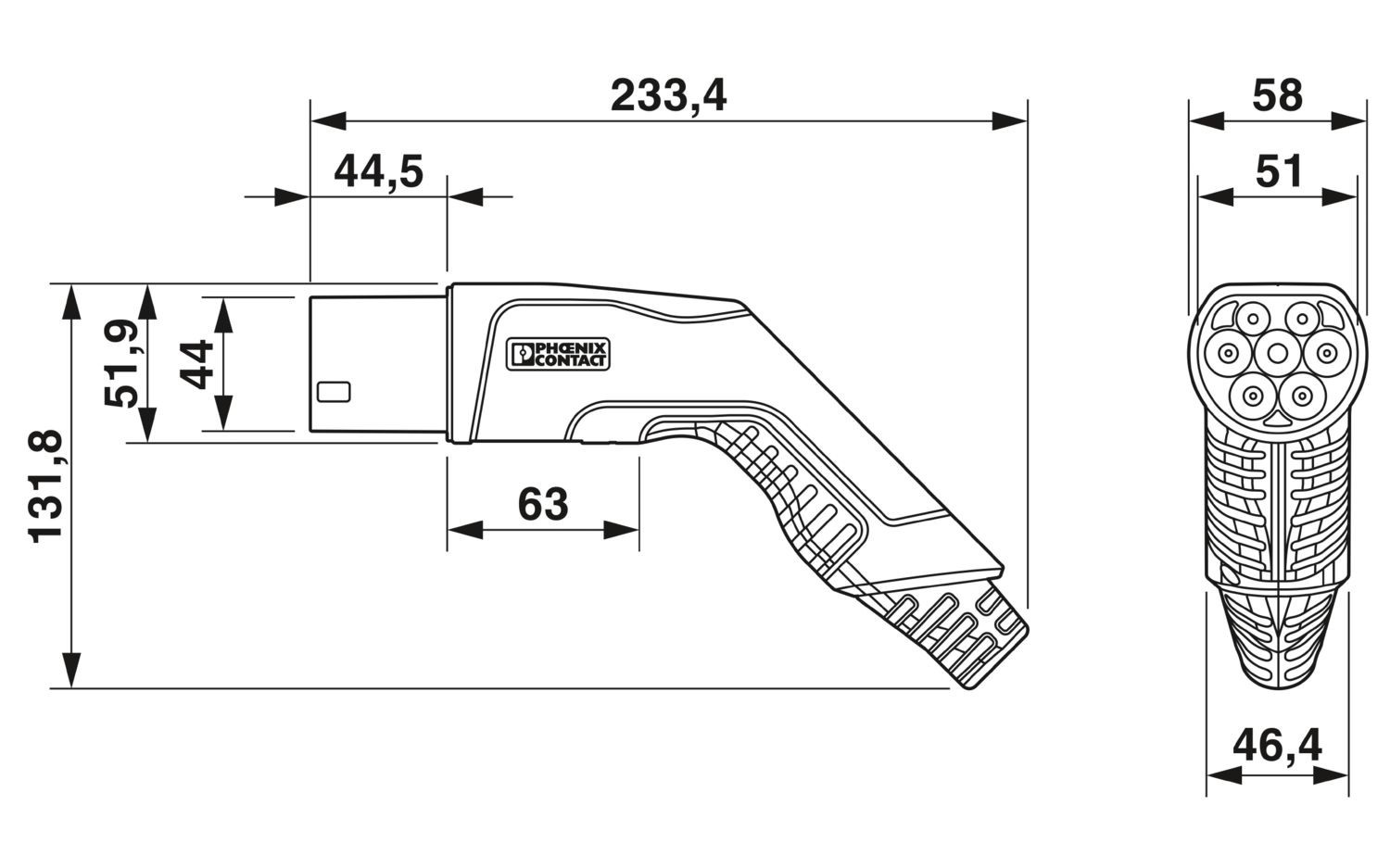

 Ladestationsstecker
✔ Breite: 58 mm
✔ Höhe: 131,8 mm
✔ Tiefe: 233,4 mm

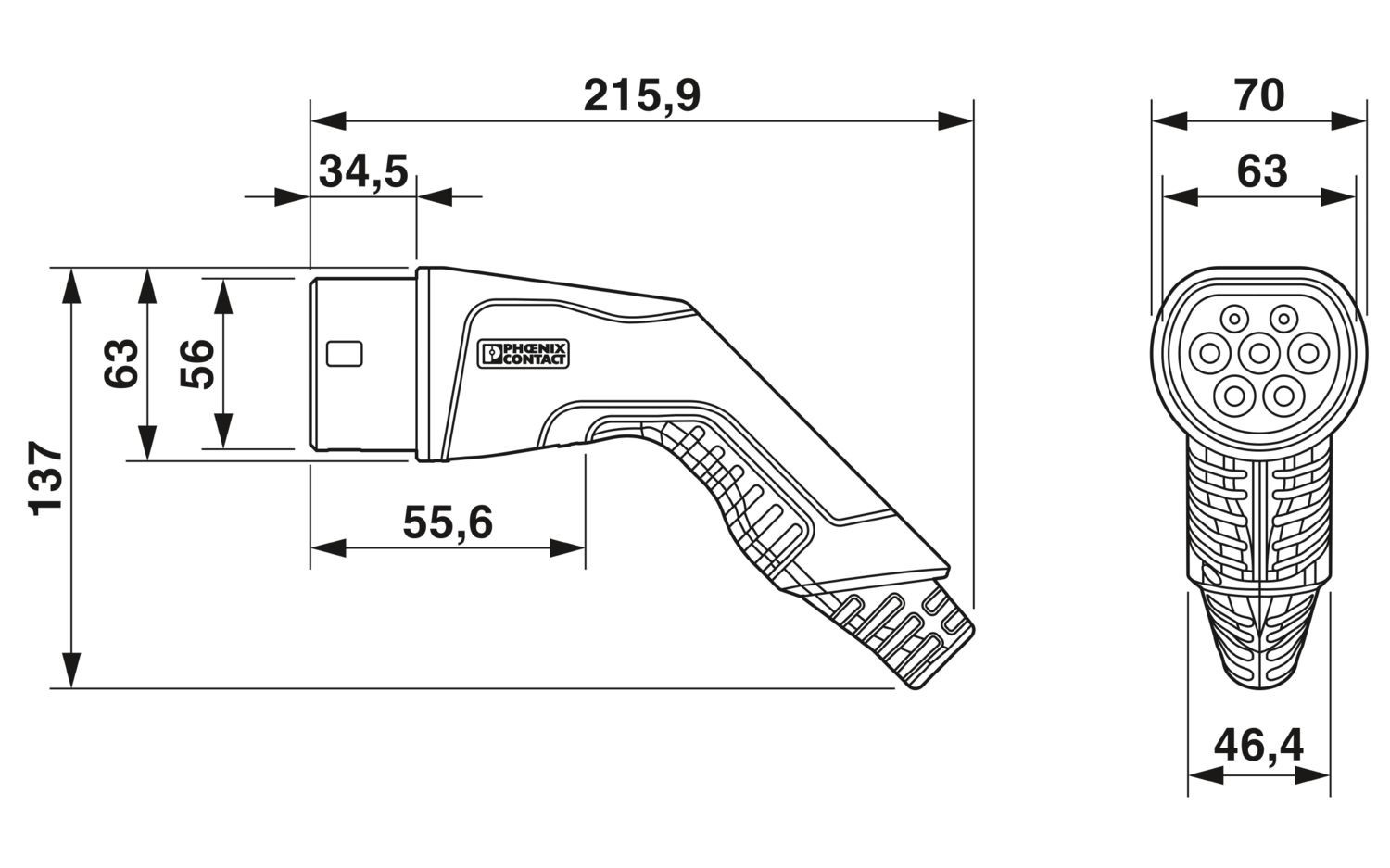

 Fahrzeugladestecker
✔ Breite: 70 mm
✔ Höhe: 137 mm
✔ Tiefe: 215,9 mm

Ladekabel / Leitung:

✔ Kabellänge: 5 m
✔ Normen/Vorschriften für Kabel: prEN 50620/DIN EN 50620
✔ Kabelzertifikate: VDE
✔ Kabelgewicht: max. 505,00 kg/km
✔ Kabeltyp: Klasse 5
✔ Kabelart: einfach
✔ Kabelaufbau: 5 x 4,0 mm² + 1 x 0,5 mm²
✔ Außendurchmesser des Kabels: 14,20 mm ±0,3 mm
Außenmantelmaterial: TPE-U
✔ Leitungswiderstand: ≤ 0,0033 Ω/m (bezogen auf das Versorgungskabel bei 20°C Umgebungstemperatur)
✔ Biegeradius: min. 127,5 mm (7,5x Durchmesser)

 Mechanische Daten
✔ Anzahl der Steckzyklen: > 10000
✔ Einsteckkraft: < 100 N
✔ Ziehkraft: < 100 N

Handelsdaten:

✔ Artikelnummer: 1628125
✔ Verpackungseinheit: 1 Stk.
✔ Mindestbestellmenge: 1 Stk.
✔ Verkaufsschlüssel: XWBAEC
✔ Produktschlüssel: XWBAEC
✔ Katalogseite: Seite 30 (C-7-2019)
✔ GTIN: 4055626385372
✔ Gewicht pro Stück (mit Verpackung): 2 717 g
✔ Gewicht pro Stück (ohne Verpackung): 2 717 g
✔ Zolltarifnummer: 85444290
✔ Ursprungsland: PL



 Umgebungsbedingungen
✔ Schutzart (Fahrzeugladestecker): IP44 (angeschlossen)
✔ Schutzart (Ladestationsstecker): IP44 (angeschlossen)
✔ Schutzart (Schutzabdeckung): IP54
✔ Umgebungstemperatur (Betrieb): -40 °C ... 50 °C
✔ Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
✔ Höhe: 5000 m (ü. NN)
