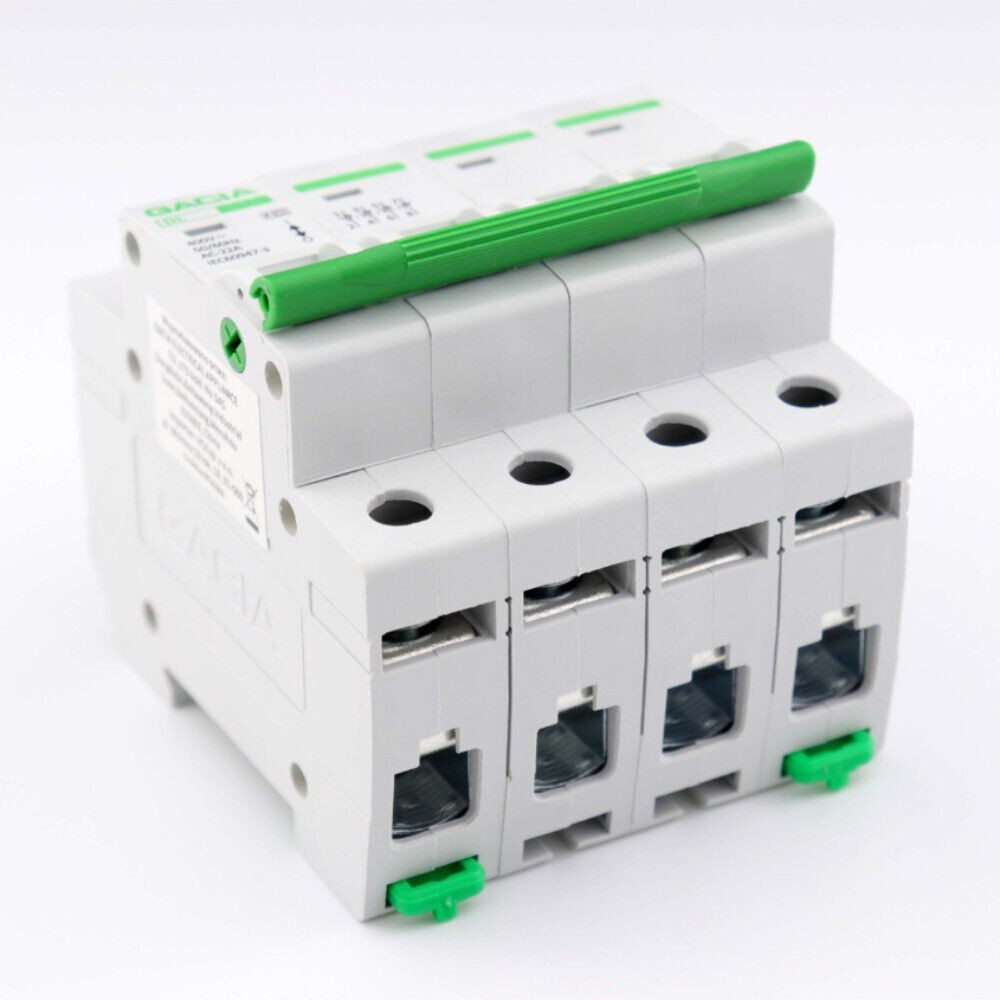

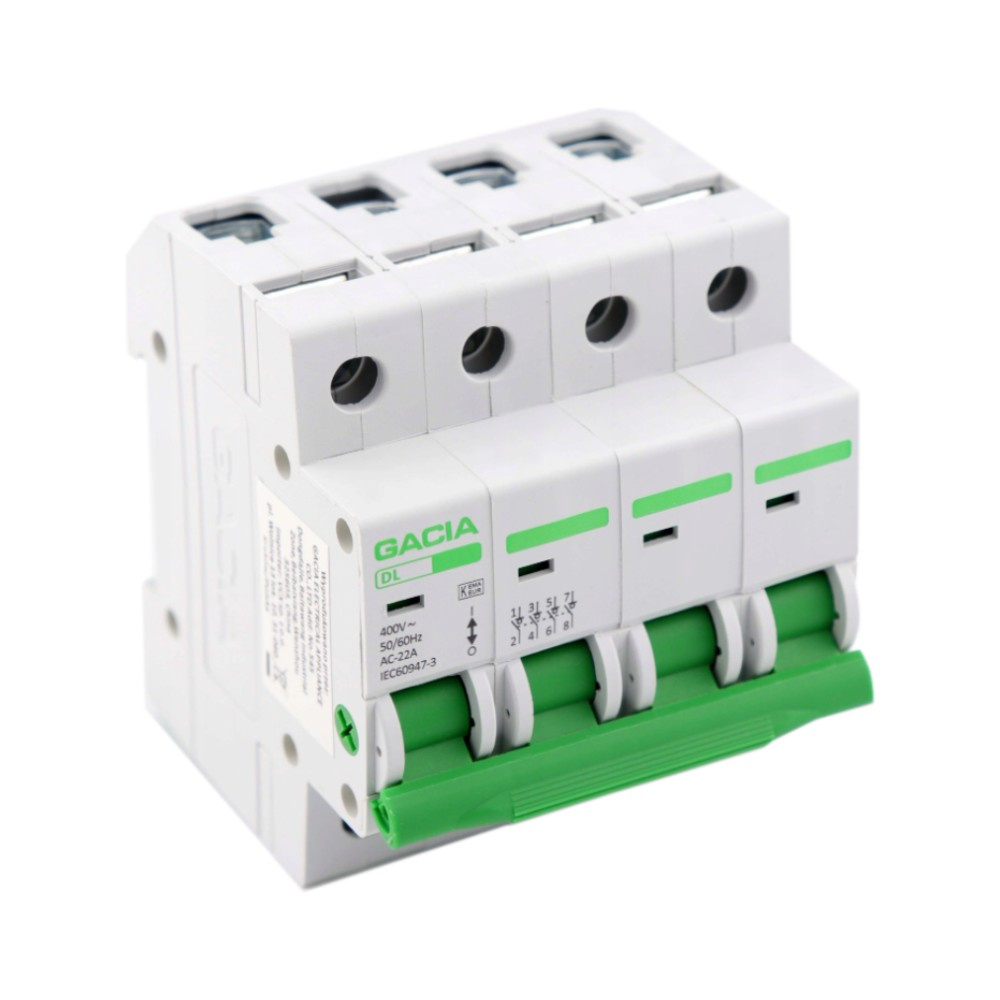

GACIA Hauptschalter DL 4P 63A Trennschalter Leistungstrenner 9940

Lasttrennschalter DL 4P 63A

Der Trennschalter erfüllt gleichzeitig zwei Funktionen:

• Leiten von Strom unter Nennbedingungen, bei Überströmen (einschließlich Kurzschlüssen) und Trennen des Stromkreises unter Nenn- und Fehlerbedingungen;

• Isolierende, d.h. erfüllt die isolierenden Eigenschaften, die ein sicheres Arbeiten gewährleisten.

Die Trennschalter der Serie DL sind als Hauptschalter für Stromkreise mit einer Spannung von 230/400 V AC 50/60 Hz und einem Nennstrom von 40 A bis 125 A sowie für die Verbindung von Stromkreisen unter Last vorgesehen.

Das Produkt darf nur von Fachkräften montiert werden. Vor der Installation muss die Stromzufuhr unterbrochen werden.

Sichere und einfache Montage auf einer TH35-Schiene mit Kunststoffklammern.

Technische Daten des Lasttrennschalters:

• Nennstrom: 63A
• Nennspannung: 400V
• Schutzart: IP20
• Nennkurzschlussstrom: 12 le 1s

• Nennstoßfestigkeit (1.2/50) Uimp: 6000
• Verschmutzungsgrad: 2

• Bemessungsisolation Ui: 500V
• Stromfrequenz: 50/60 Hz
• Elektrische Lebensdauer: 1500
• Mechanische Lebensdauer: 8500
• Anzeige der Betriebsstellung: tak
• Lagertemperatur: -30/+70°C
• Betriebstemperatur: -30/+50°C
• Maximaler Querschnitt der Anschlussdrähte: 25 mm2
• Anzugsdrehmoment der Anschlussklemmen: 3Nm
• Anschlussmöglichkeit mit Kammschienen: ja
