Schutzleiter-Reihenklemme 16mm2 gelb-grün Erdungsklemme VDE UL 3435
- Schutzleiterklemme Reihenklemme PE Klemme Erdung 16mm2 Grün-Gelb Erdungsklemme Installationsklemme Schraubklemme VDE UL PC16-PE-01P-1Y-00AH Preis-Zone
Schutzleiterklemme Reihenklemme PE Klemme Erdung 16mm2 Grün-Gelb Erdungsklemme Installationsklemme Schraubklemme VDE UL

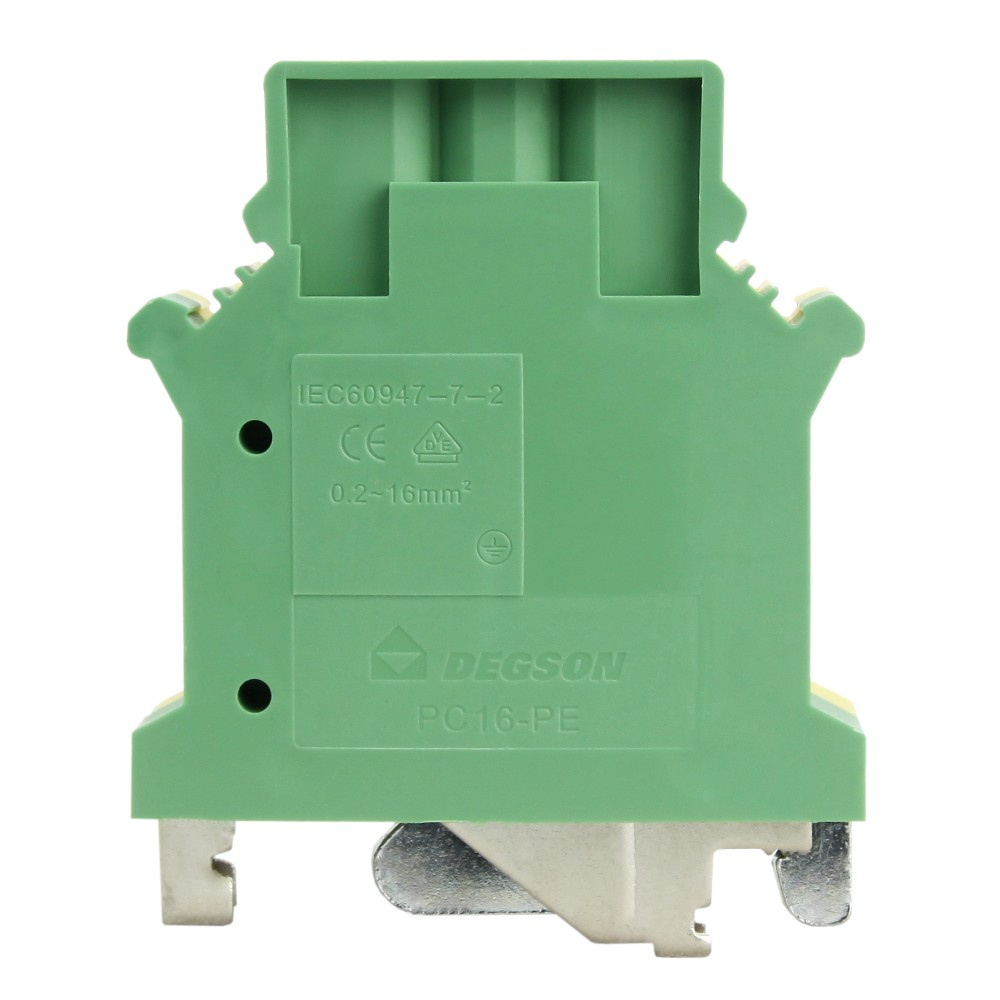

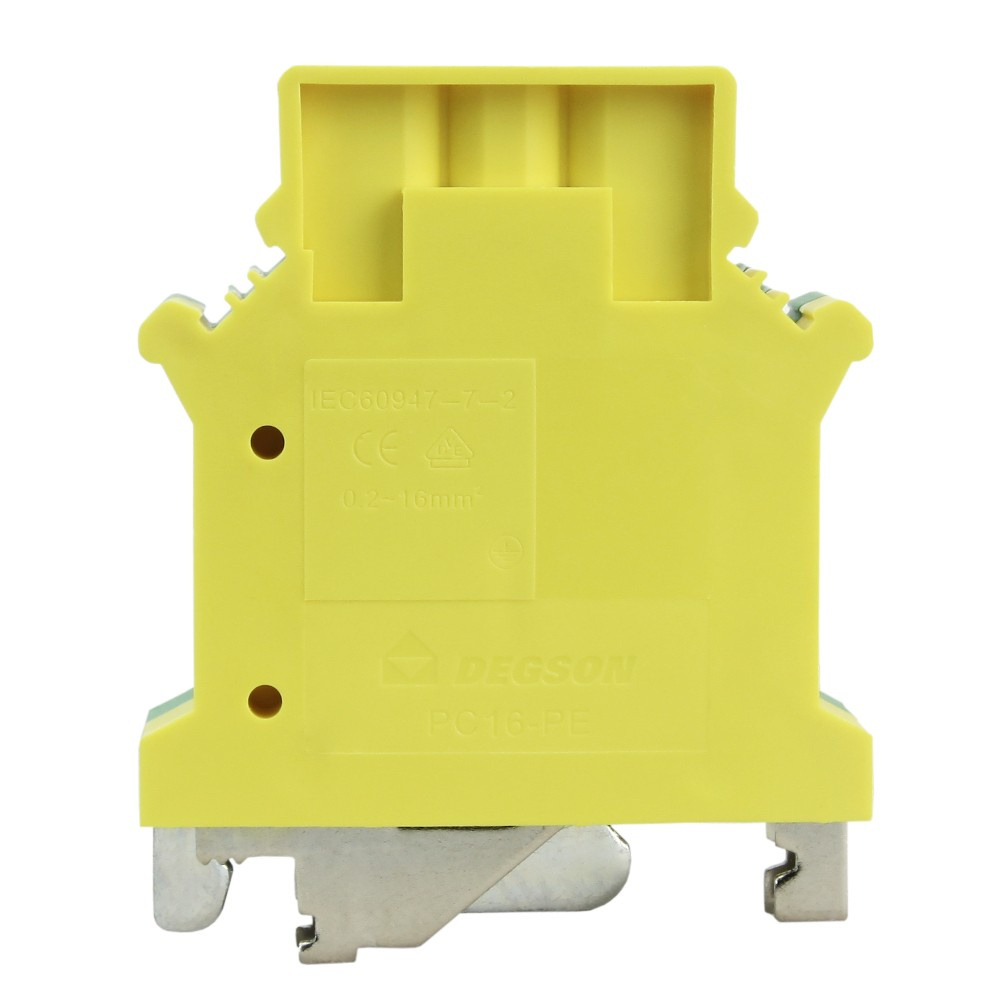

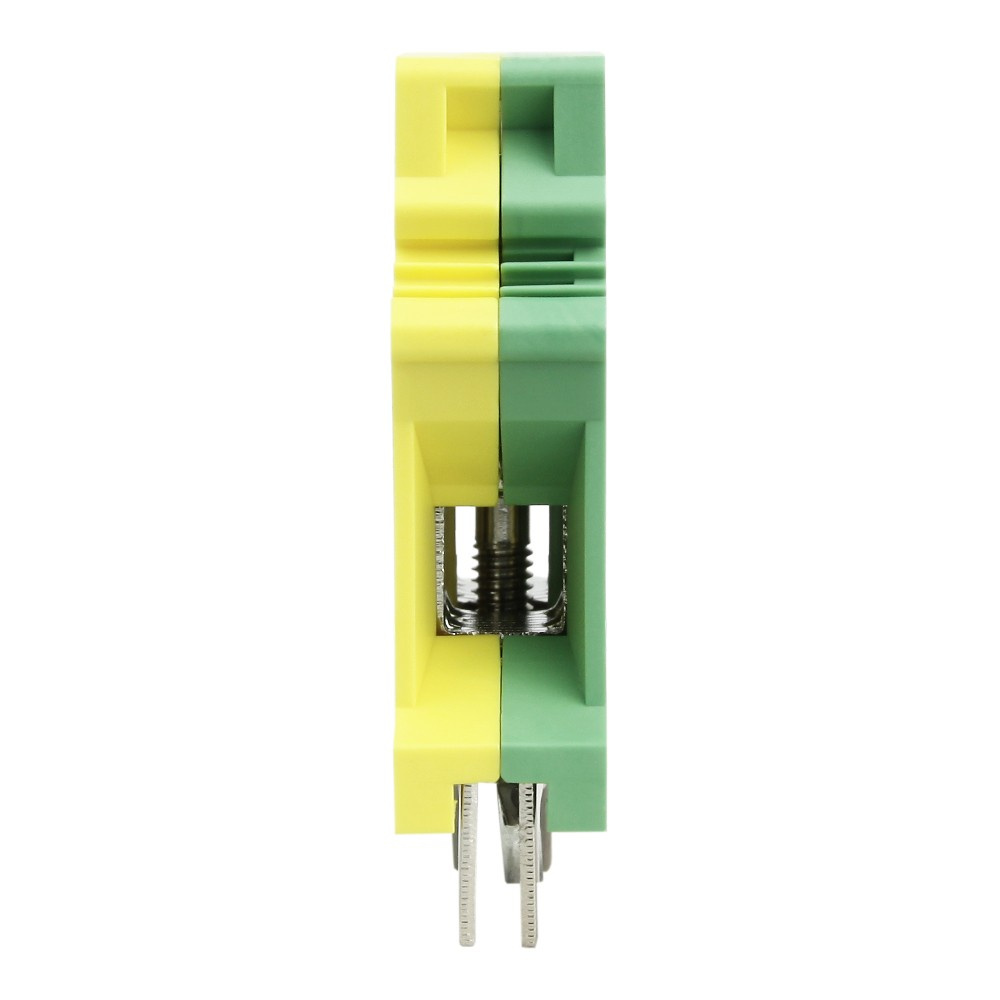

Schutzleiter-Reihenklemme 16mm2
Erdungsklemme Grün - Gelb
⭐⭐⭐⭐⭐
Eine elektrische Installation, die aus vielen Leitern besteht, muss die Kontinuität des Stromflusses im Stromkreis sicherstellen. Durchgangsklemmen sind auf Schienen nach DIN TH / TS 35 montiert und ermöglichen den Anschluss von Drähten und deren Überbrückung. Die Klemmenblöcke der PC16 Serie ermöglichen das Verbinden von Drähten mit einem Querschnitt von 0,2 bis 16 mm2 (12 bis 4 AWG) mit Schraubklemmen. Reihenklemmen bestehen aus hochwertigen Kunststoffen PA66 und UL94V-0. Alle Metallteile in der Klemmen bestehen aus einer beschichteten Kupferlegierung. DEGSON Installationsklemmen haben viele Tests bestanden, um ihre Qualität und Haltbarkeit zu bestätigen. Durchgangsklemmen wurden mit UL- und VDE-Zertifikaten ausgezeichnet.
➡️ Merkmale des PC16 Reihenklemmen:
✔️ Mit Schraubklemmen
✔️ zum Anschließen von PE-Leitern
✔️ Leiterquerschnitt 0,2 - 16 mm2 (12 - 4 AWG)
✔️ VDE (Nr. 40024858) und UL (Nr. E228872) zertifiziert
✔️ grün-gelb
✔️ hochwertiges Material
| Symbol | PC16-PE-01P-1Y-00AH |
| Typ | Schutzleiterklemme |
| Anchlussart | Schraubklemmen |
| Farbe | Grün - gelb |
| Anwendung | Kabelverbindung |
| Nennspannung | - |
| Nennstrom | - |
| Anschluss-Querschnitt | 0,2 - 16 mm2 |
| Normen und Zertifizierungen | UL, VDE, CE |
| Teststandard | EN60947-7-2 / UL1059 |
| Rastermaß | 12,2 mm |
| Anschlüsse | 2 |
| Anzahl der Etagen | 1 |
| Testdaten EN60947-7-1 | VDE certificate NO. 40024858 |
| Testdaten UL1059 | UL E228872 |
| Stoßspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Materialgruppe | I |
| Bemessungs-Stoßspannung | 8 kV |
| Nominelles Anzugsdrehmoment | 1,2 Nm |
| Aenwendung in Gruppen | B, C, D |
| Nennspannung für Gruppen (B, C, D) | - |
| Nennstrom für Gruppen (B, C, D) | - |
| Nennkapazität der Verbindung | 12 - 4 AWG |
| Zulässiger permanenter Druck | 4.77 kg |
| Schraubentyp | M4 |
| Brennbarkeitsklasse UL94 | V-0 |
| Zulässige Umgebungstemperatur | -40~ +105 |
| Relative Luftfeuchtigkeit | 5% - 95% |
| Inspektionsstandard | MIL-STD-105E II |
| AQL | 0,65 |
| Gehäusematerial | PA66 |
| Schraubenwerkstoff | Vernickeltes Kupfer |
| Anschlussmaterial | Vernickeltes Kupfer |
| Empfohlene Abisolierlänge | 10 - 11 mm |
| Befestigung für Draht | Abisolieren des Drahtes auf die vorgeschriebene Länge, dann Festziehen mit Nenndrehmoment. |
| Befestigung für Litze | Abisolieren des Litze auf die vorgeschriebene Länge, führen Sie die Aderendhülsen ein und ziehen Sie sie mit dem Nenndrehmoment |
| Verfügbares Zubehör | Etichette ZB10 Endwinkel E-PC Einlegebrücke EB10-12 (in unserem Angebot) |
| EAN | 5907589333435 |

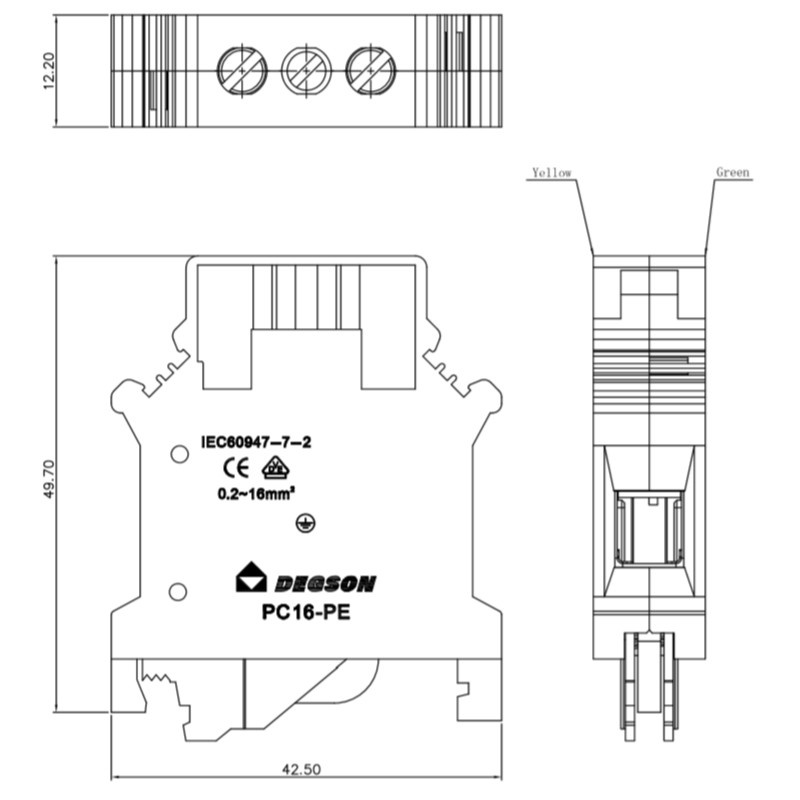

| Maßzeichnung
|
