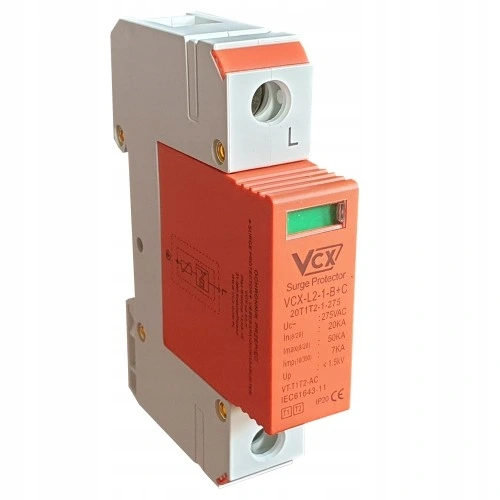

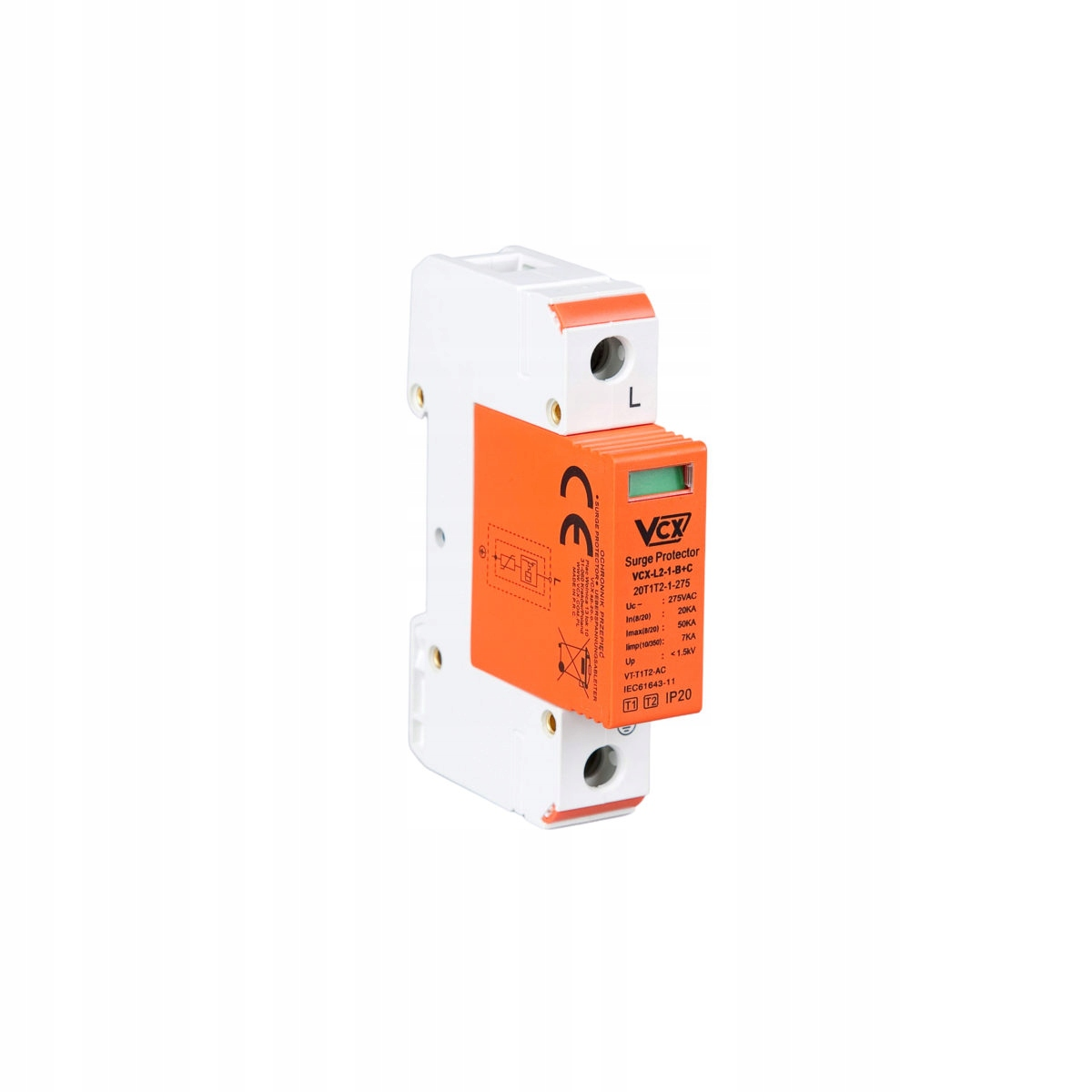

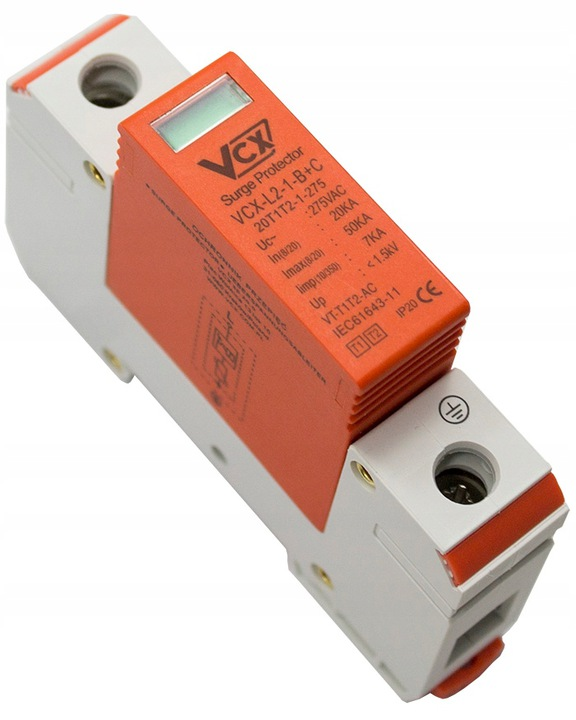

Überspannungsschutz 1P 20–50kA Typ T1 T2 Varistorschutzgerät für PV-Anlagen 9025 VCX 180419-2
- 1-poliger VCX T1+T2 Überspannungsableiter 275V AC, 20–50kA. Varistortyp für Photovoltaik- und Niederspannungsanlagen, ohne Entkopplungsdrossel, mit Statusanzeige und thermischer Schutzvorrichtung. Montage in Hauptverteilungen.
Überspannungsschutz 1P 20–50kA Typ T1 T2 Varistorschutzgerät für PV-Anlagen 9025 VCX
1-poliger VCX T1+T2 Überspannungsableiter 275V AC, 20–50kA. Varistortyp für Photovoltaik- und Niederspannungsanlagen, ohne Entkopplungsdrossel, mit Statusanzeige und thermischer Schutzvorrichtung. Montage in Hauptverteilungen.
Umfassender Überspannungsschutz für Ihre Anlage
Die modularen Überspannungsschutzgeräte VCX-L2-BC der Klasse T1 + T2 schützen Niederspannungsinstallationen vor induzierten und schaltbedingten Überspannungen. Sie bieten erste und zweite Schutzstufe in einem und sollten an Gebäudeeinführungen wie Etagen- oder Unterverteilungen installiert werden. Durch ihre Bauweise leiten sie Überspannungen effektiv ab und führen Stoßströme (direkt oder indirekt) sicher zur Erde.
Die Ableiter benötigen keine zusätzlichen Entkopplungsdrosseln und verfügen über eine integrierte Statusanzeige (grün/rot) zur sofortigen Zustandskontrolle. Dank integriertem thermischem Schutz ist kein weiterer Vorsicherungsschutz erforderlich.
Technische Daten
Schutzklasse: T1 + T2
Bauart: Varistor
Integrierter thermischer Schutz: Ja
Statusanzeige: Grün (aktiv) / Rot (ausgelöst)
Erforderliche Absicherung: 32A
Empfohlene Vorsicherung (optional): 250A gG Schmelzsicherung oder 40A Leitungsschutzschalter Typ C
Max. Anschlussquerschnitt: 35mm²
Maximale Betriebsspannung (Uc): 275V AC
Nennableitstrom In (8/20): 20kA
Maximaler Ableitstrom Imax (8/20): 50kA
Stoßstrom Iimp (10/350): 7kA
Schutzpegel (Up): <1,5kV
Betriebstemperatur: -30°C bis +50°C
Lagertemperatur: -30°C bis +70°C
Schutzart: IP20
Hilfskontakt: Ja
