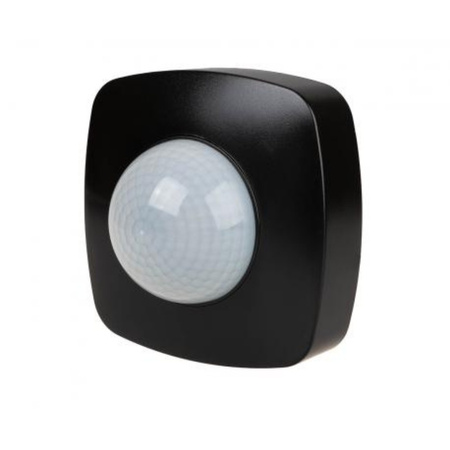

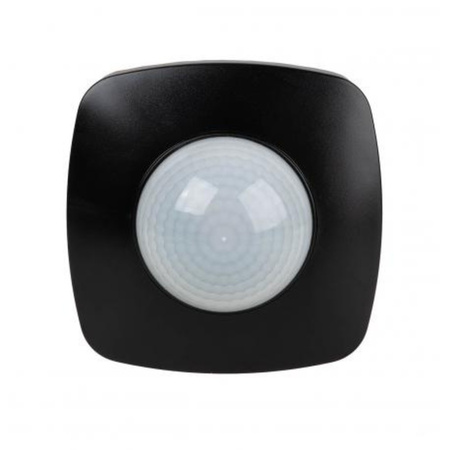

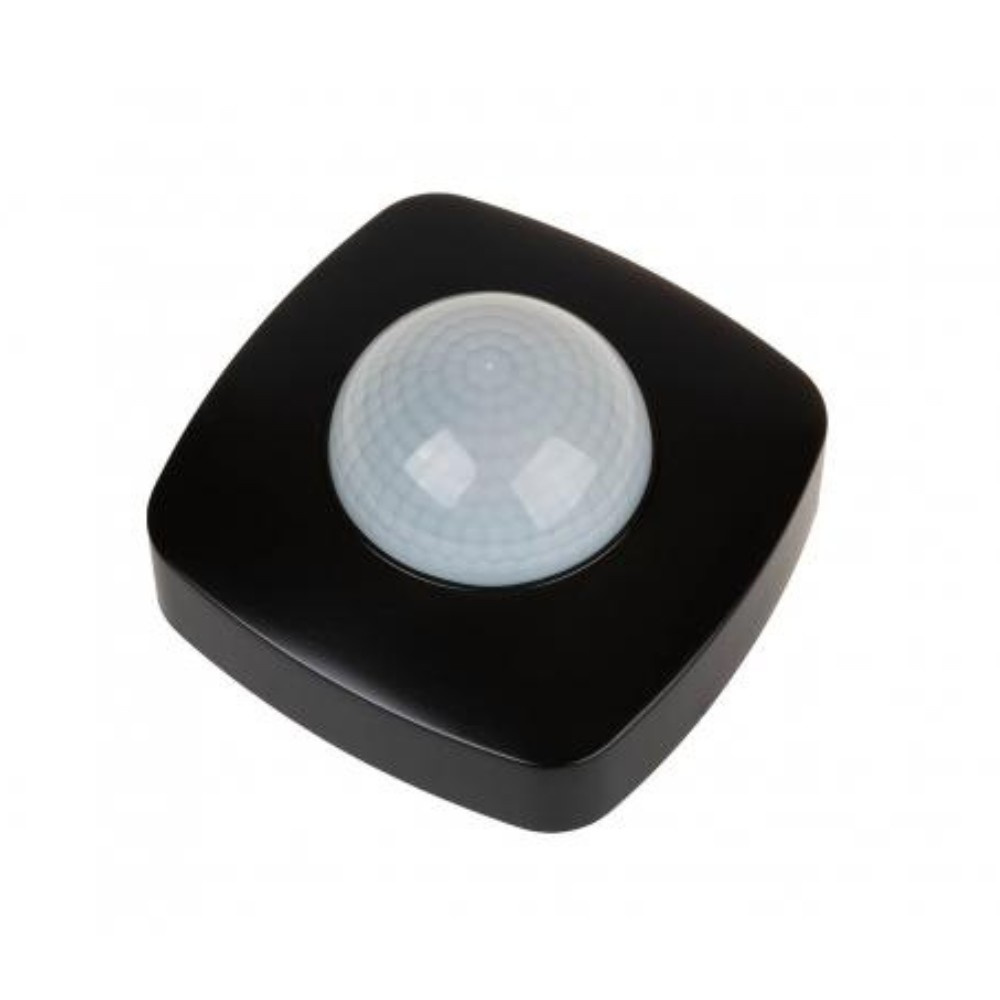

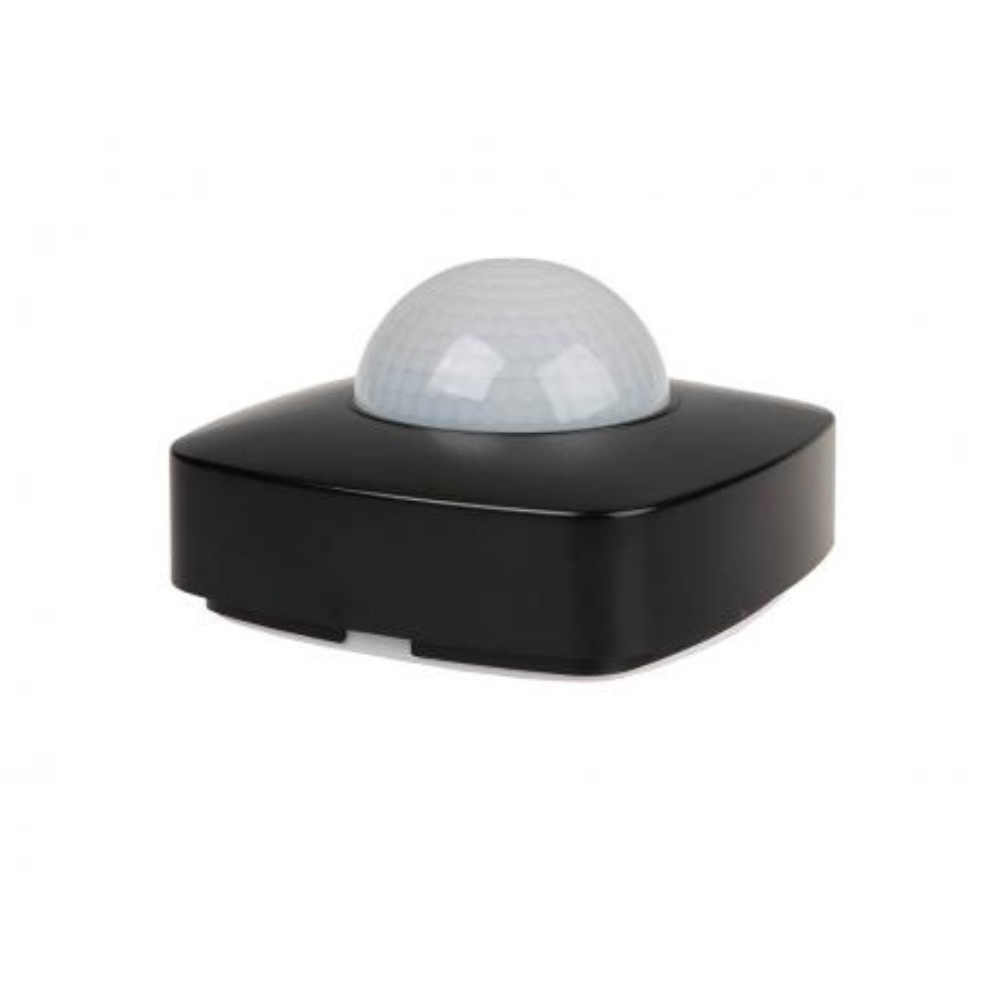

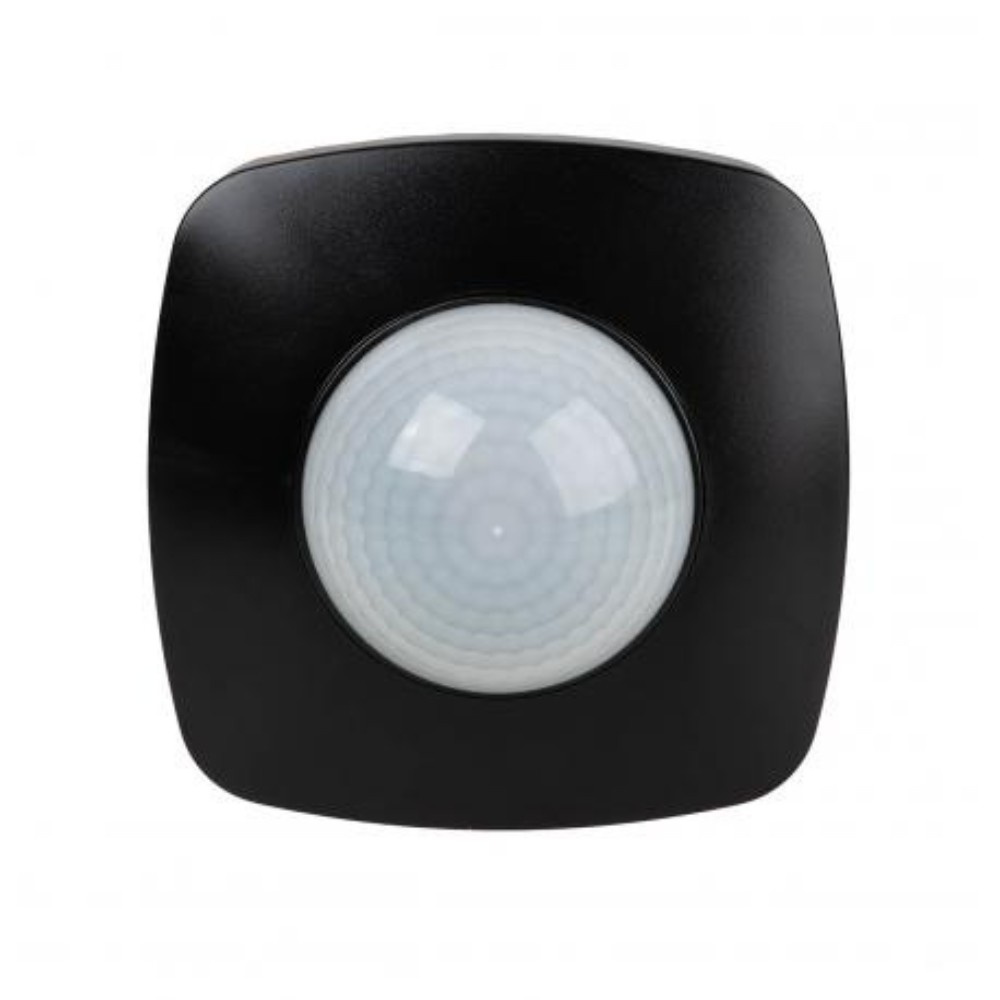

Infrarot-Bewegungsmelder für den Einsatz in engen Gängen mit Anwesenheitssensor-Funktion.

  Der Bewegungsmelder ermöglicht das automatische, vorübergehende Einschalten des Lichts, wenn eine Person oder ein anderes Objekt in Bereichen wie Fluren, Höfen, Zufahrten, Garagen usw. auftaucht.

   Der Bewegungsmelder kann in Innenräumen und im Freien eingesetzt werden. Im Freien nur in Bereichen, in denen das Sensorgehäuse und seine elektrischen Anschlussstellen nicht direktem Regen oder Schneefall oder Spritzwasser oder anderen Flüssigkeiten ausgesetzt sind.

  Ein Infrarot-Bewegungsmelder funktioniert, indem er die Bewegung von Wärmequellen in seinem Arbeitsbereich erkennt. Die wichtigsten Faktoren, die die Erkennungsleistung beeinflussen, sind

• die von dem sich bewegenden Objekt abgegebene Wärmemenge und die Umgebungstemperatur,
• die Größe des sich bewegenden Objekts,
• Richtung und Geschwindigkeit der Bewegung,

Die Wirksamkeit eines Infrarot-Bewegungsmelders ist am geringsten, wenn:

• - die Temperatur des sich bewegenden Objekts nahe der Umgebungstemperatur liegt (z. B. sonniger Raum, Heizkörper im Erfassungsbereich usw.),
• - sich das Objekt mit geringer Geschwindigkeit direkt auf den Bewegungsmelder zubewegt,
• - die Größe des sich bewegenden Objekts ist klein im Vergleich zur Fläche des Erfassungsbereichs.

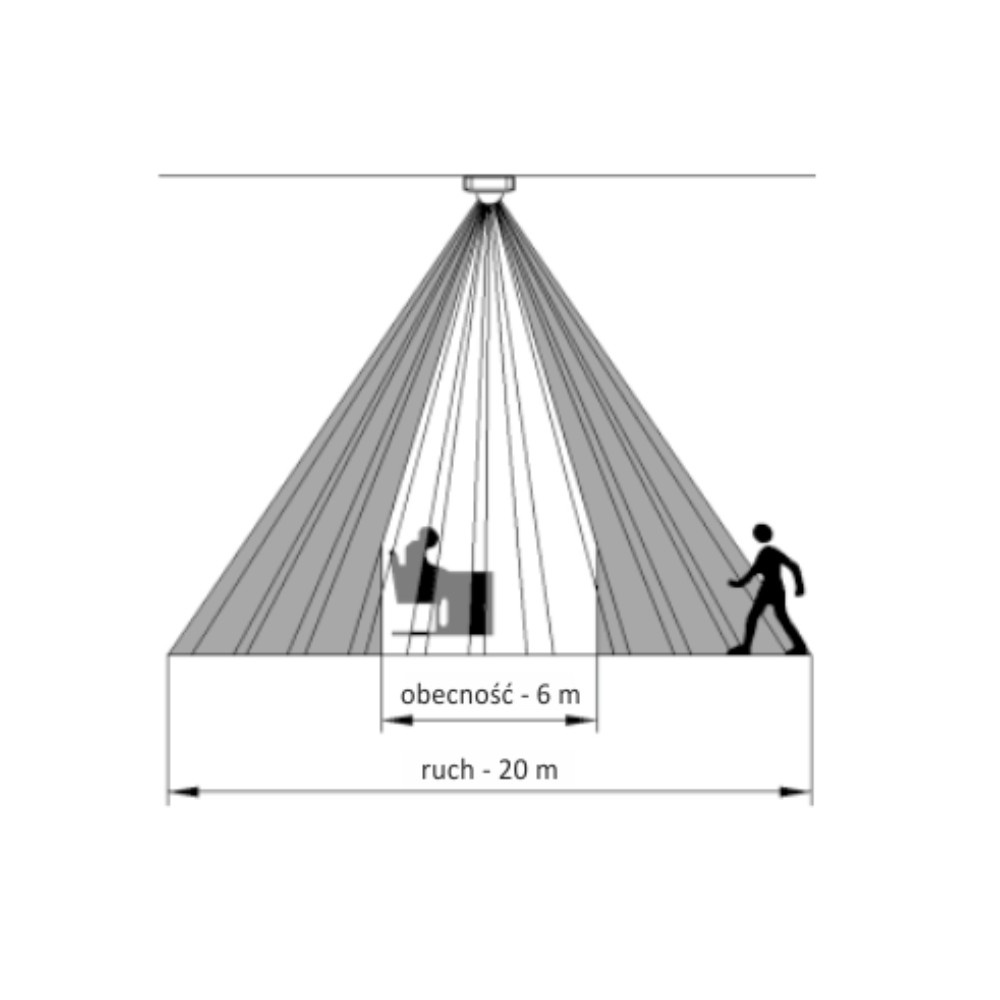

Aufgrund seiner Funktionsweise kann der DR-09B-IP65 auch als Anwesenheitssensor eingesetzt werden. Der Bereich des Erfassungsfeldes ist: für Anwesenheit bis zu 6 m Durchmesser und für Bewegung bis zu 20 m Durchmesser. Der Bewegungsmelder ist mit einer Dämmerungsautomatik ausgestattet, die verhindert, dass sich die gesteuerte Beleuchtung tagsüber einschaltet. Der Erfassungsstatus und die Bereitschaft zum Einschalten der Beleuchtung werden erst nach Einbruch der Dunkelheit aktiviert. Der Zeitpunkt der Sensoraktivierung kann vom Benutzer mit einem Potentiometer eingestellt werden. Außerdem ist es möglich, die Einschaltzeit des Empfängers im Bereich von 10 s÷30 min einzustellen.

Technische Daten:

• Versorgungsspannung 195÷265 V AC
• maximaler Laststrom AC-1 10A
• Ausschaltzeit 10 s (±3 s)÷30 min (±2 min)
• Dämmerungseinschaltschwelle 3÷2000 Lx
• Abmessungen 102×102 mm, H: 55 mm
• Bewegungserfassung 0,6÷1,5 m/s
• horizontaler Erfassungsbereich 360°
• Max. einstellbarer Erfassungsradius (h: 2,5 m, Temp. ˂ 24 °C) 10m
• Installationshöhe des Detektors 2,0 m ÷ 6,0 m
• Art der Erfassung Infrarotstrahlung

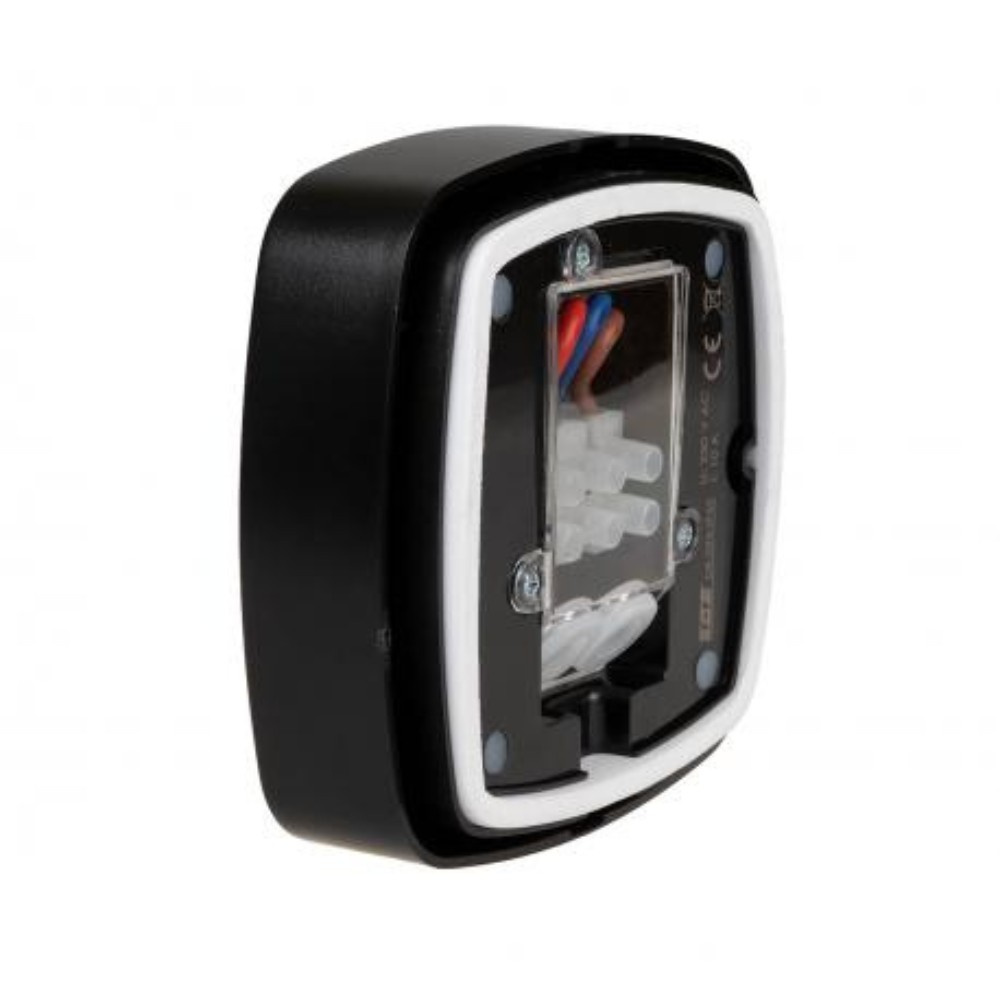

• Anschlussklemmen 1,5 mm²
• Anzugsdrehmoment 0,3 Nm
• Leistungsaufnahme 0,5 W
• Oberflächenmontage
• Betriebstemperatur -20 ÷ 40 °C
• Schutzart IP65 - hermetisch
