Dämmerungsschalter Beleuchtung-Steuerung Dämmerungssensor Hermetisch AZH-106 F&F

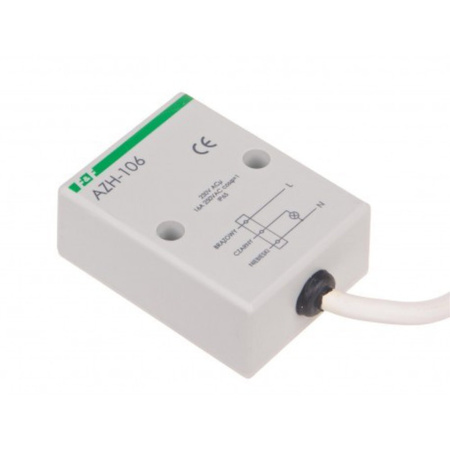

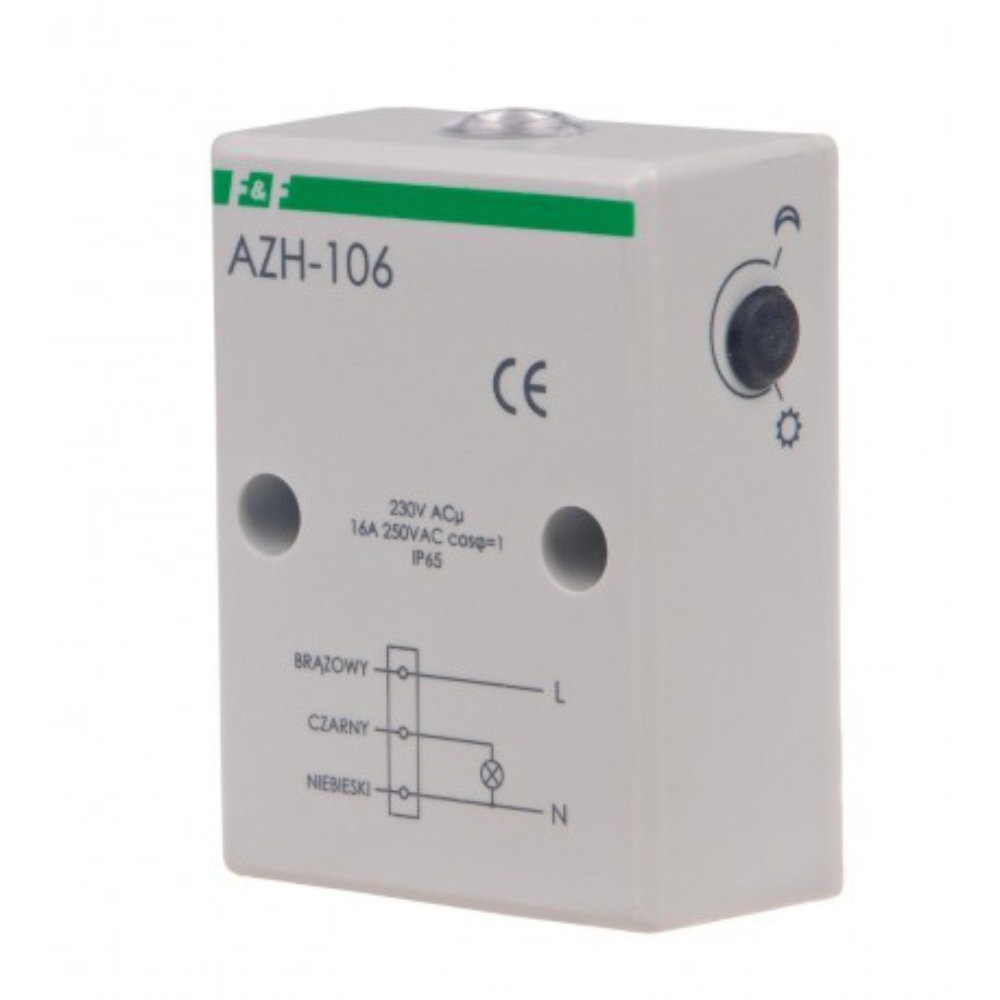

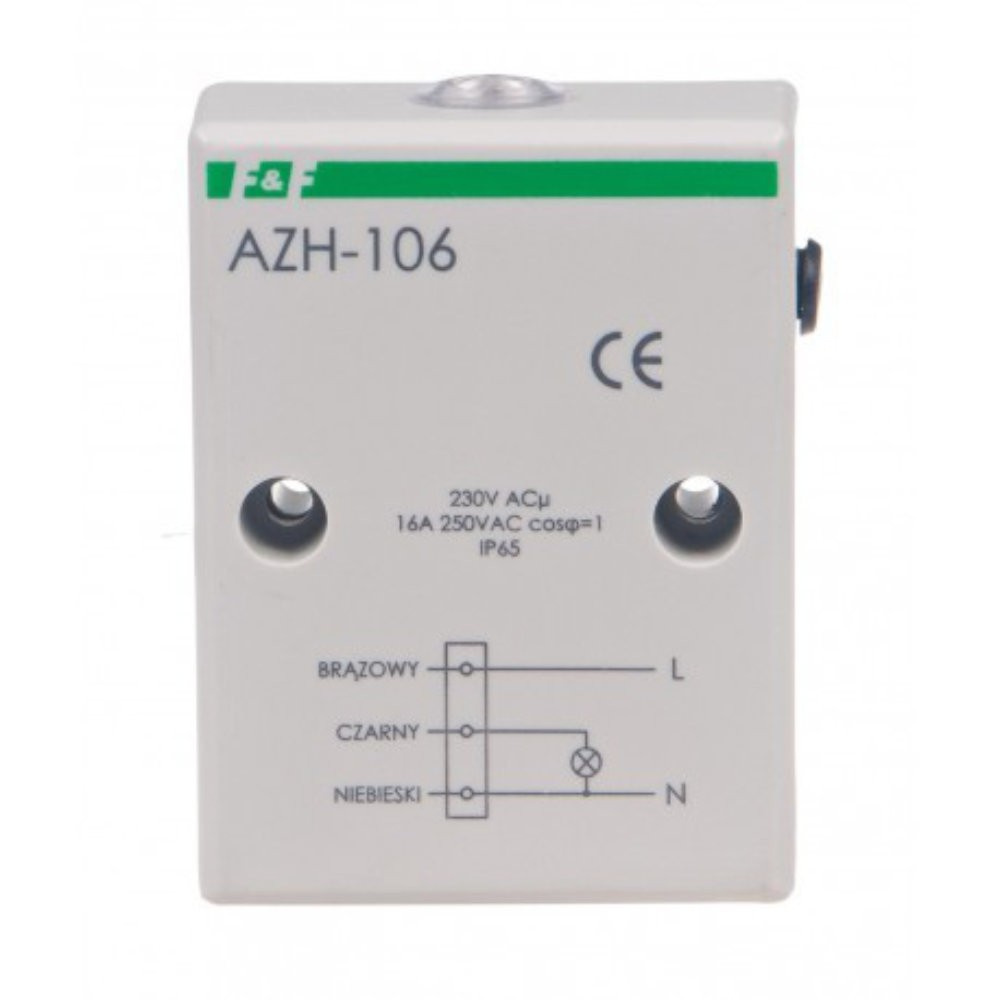

Dämmerungsschalter Hermetisch AZH-106 F&F

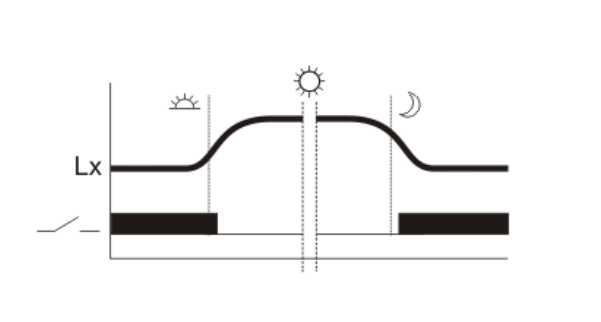

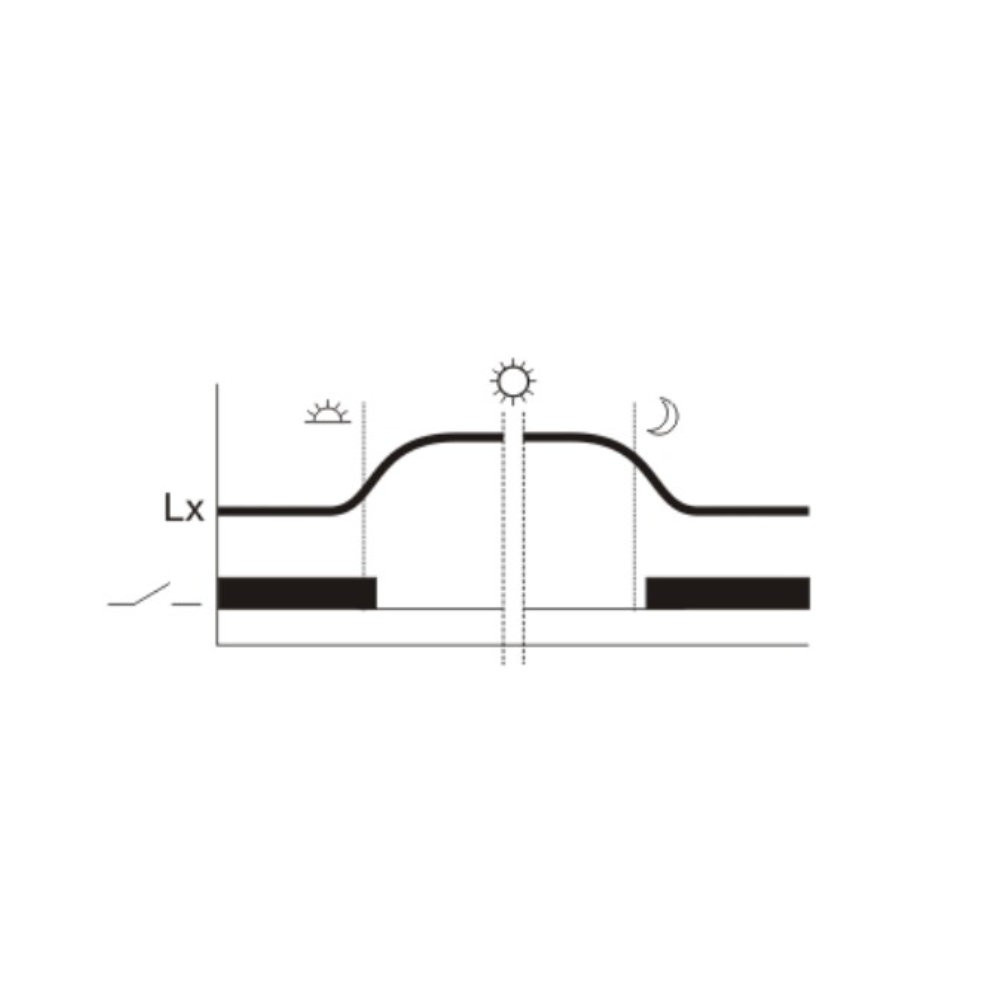

Der Dämmerungsschalter dient zur Steuerung von Lichtquellen oder anderen Energieempfängern in Abhängigkeit von der Lichtintensität - er schaltet in der Morgendämmerung aus und in der Abenddämmerung wieder ein.

Betrieb: Der Dämmerungsschalter muss ständig Zugang zu natürlichem Tageslicht haben, wodurch die Beleuchtung durch Veränderung ihrer Intensität ein- und ausgeschaltet wird. Der Zeitpunkt des Einschaltens der Beleuchtung kann vom Anwender mit einem Potentiometer eingestellt werden. Drehen Sie sich in Richtung "Mond". - schaltet später ein, in Richtung "Sonne" drehen - schaltet früher ein .Der Dämmerungsschalter ist mit einem System ausgestattet, das das Ein- und Ausschalten der Beleuchtung verzögert und so den Einfluss von Störungen (z. B. Blitzschlag) auf den Dämmerungsschalterbetrieb eliminiert.





Montage:

1) Schalten Sie die Sicherung des Stromkreises ab.

2) Befestigen Sie den Dämmerungsschalter vertikal (mit dem Draht
unten) mit zwei Schrauben am Untergrund an einer Stelle, die nicht
von der geschalteten (oder anderen) Lichtquelle beleuchtet wird.

3) Schließen Sie die Leitungen entsprechend der Abbildung an. Isolieren Sie die Verbindung der Stromversorgungskabel mit den Kabeln des Dämmerungsschalters gut oder schließen Sie sie in einem luftdichten Verteilerkasten an.

4) Entfernen Sie den Gummistopfen, der den Zugang zum Potentiometer sichert.

5) Stellen Sie die Betriebsschwelle mit einem Schraubendreher ein.

6) Setzen Sie den Gummistopfen nach der Einstellung wieder ein.




Achtung! Wenn Sie das Funktionieren des Dämmerungsschalters überprüfen, decken Sie das gesamte Gerät dicht ab, z.B. mit einer Faltschachtel oder mit einem dunklen, dicken Stoff. Das Abdecken nur der „Auge” von der Sonde z.B. mit dem Finger ist nicht ausreichend, weil die Intensität des Sonnenlichts sehr stark ist und das Fotoelement das Kunststoffgehäuse und den menschlichen Körper durchdringt.




*Die folgende Abbildung zeigt das Anschlussbild des Zeitrelais:




Stromversorgung 230 V AC
Toleranz der Anschlussspannung -10 ÷ 10 %
Belastungsstrom (AC-1) (max.) 16 A
Bedienelement Relais
 Kontaktkonfiguration

1 × NO

Kontakttrennung

Nein

Betriebsschwelle (einstellbar)

2 ÷ 1000 Lx

Schwellwert - gesetzt
ca. 7 Lx
Hysterese ca. 15 Lx
Einschaltverzögerung ca. 10 s

Ausschaltverzögerung

ca. 20 s
Lichtempfindliches Element erbaut
Anschluss OMY 3×0,75 mm², l= 0,8 m
Leistungsaufnahme 0,56 W
Betriebstemperatur -25÷50°C
Abmessungen 51×67×26 mm (± 1 mm)
Montage am Untergrund
Schutzart IP65
Symbol
AZH-106
Hersteller
F&F
EAN

5908312591078




Marke
Symbol
AZH-106
Herstellercode
5908312591078
