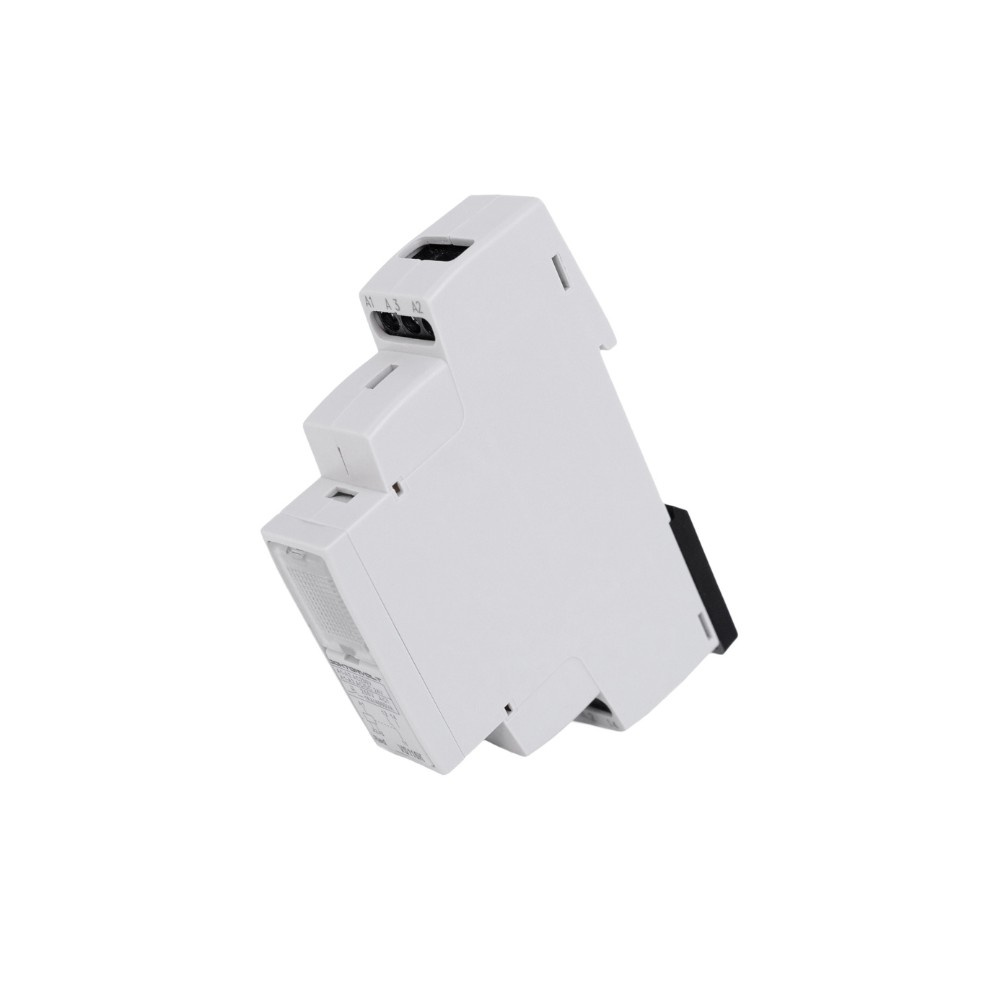

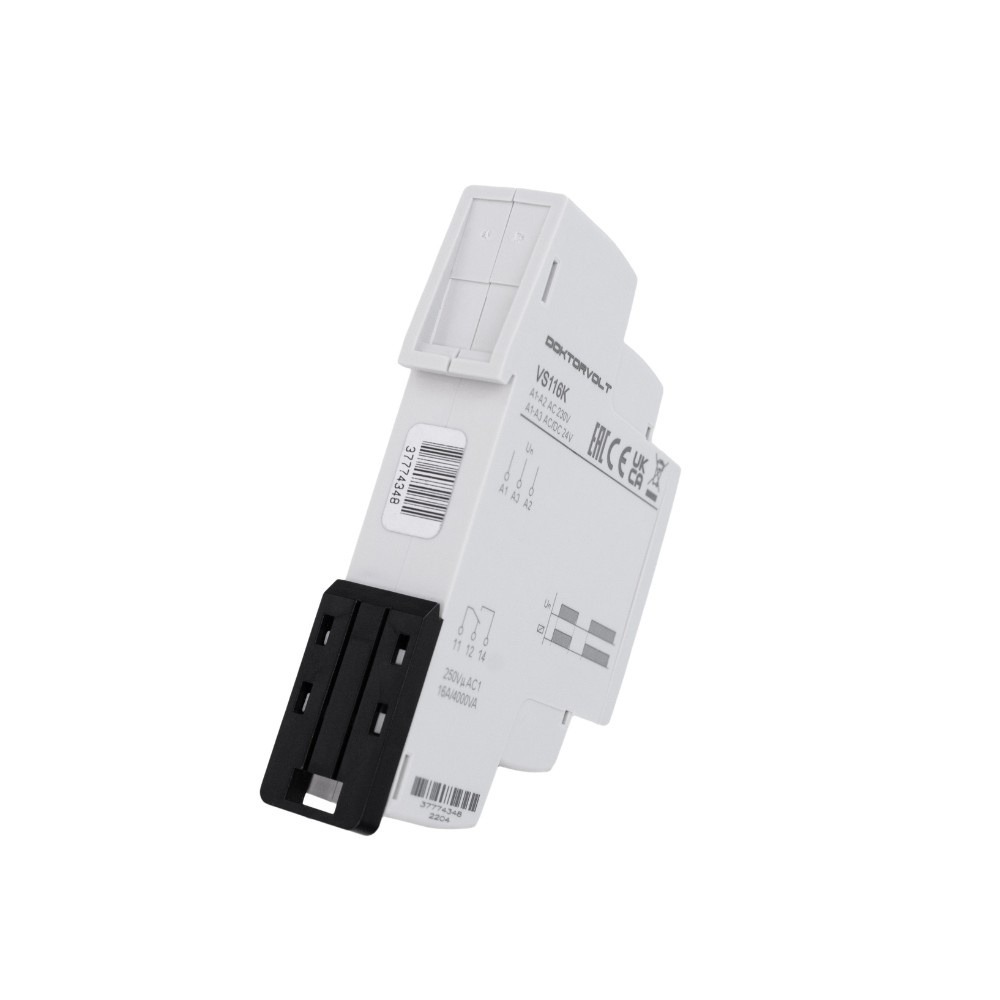

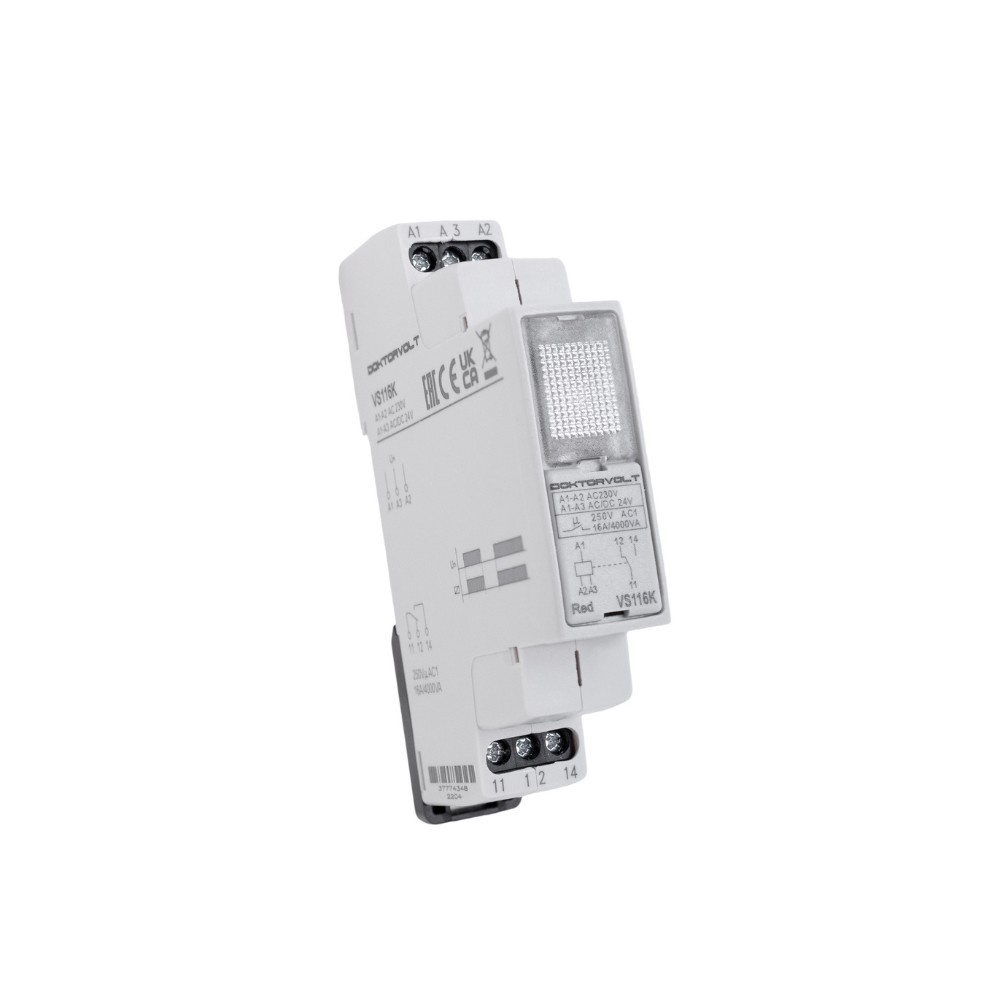

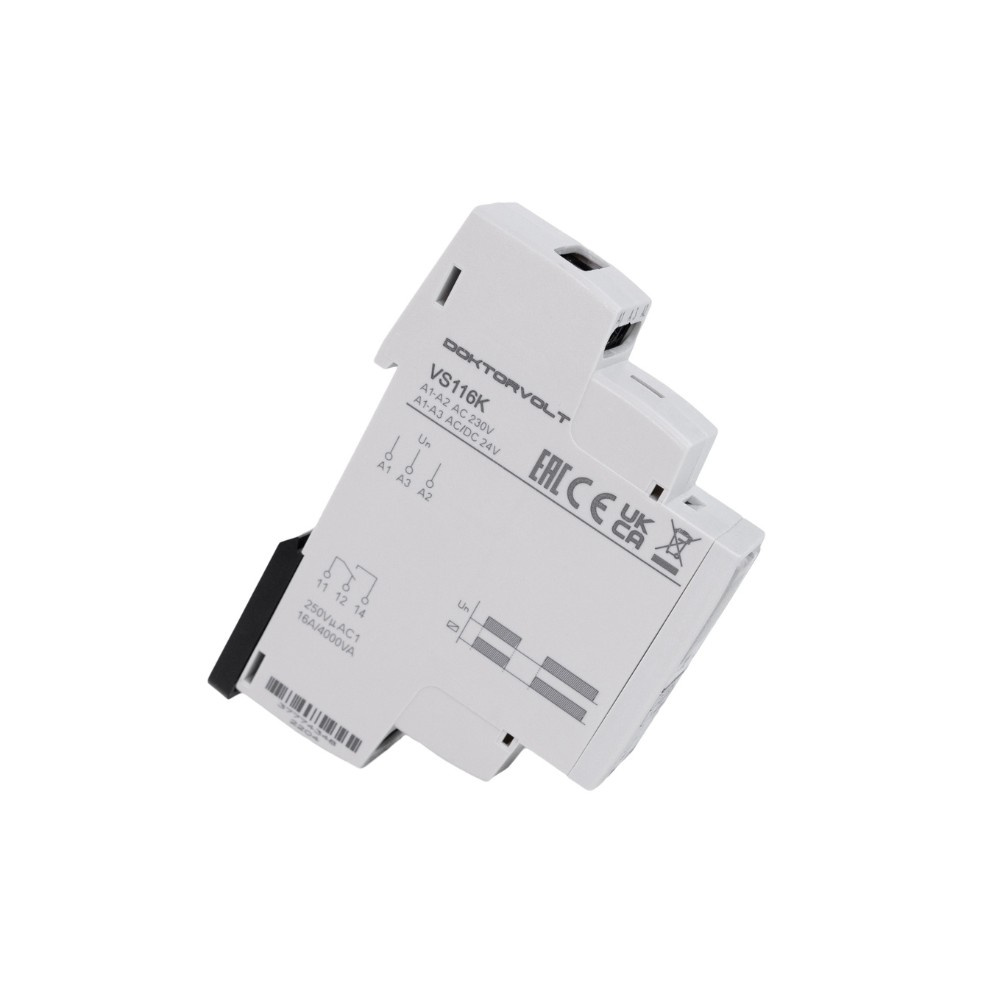

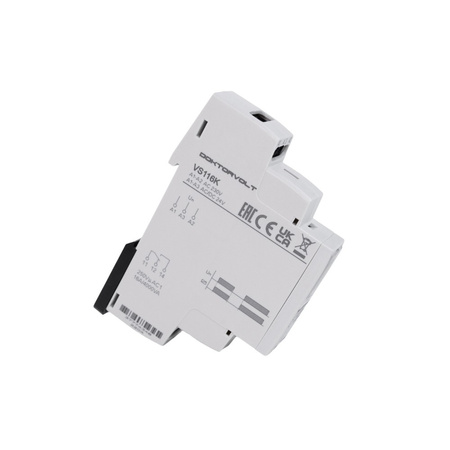

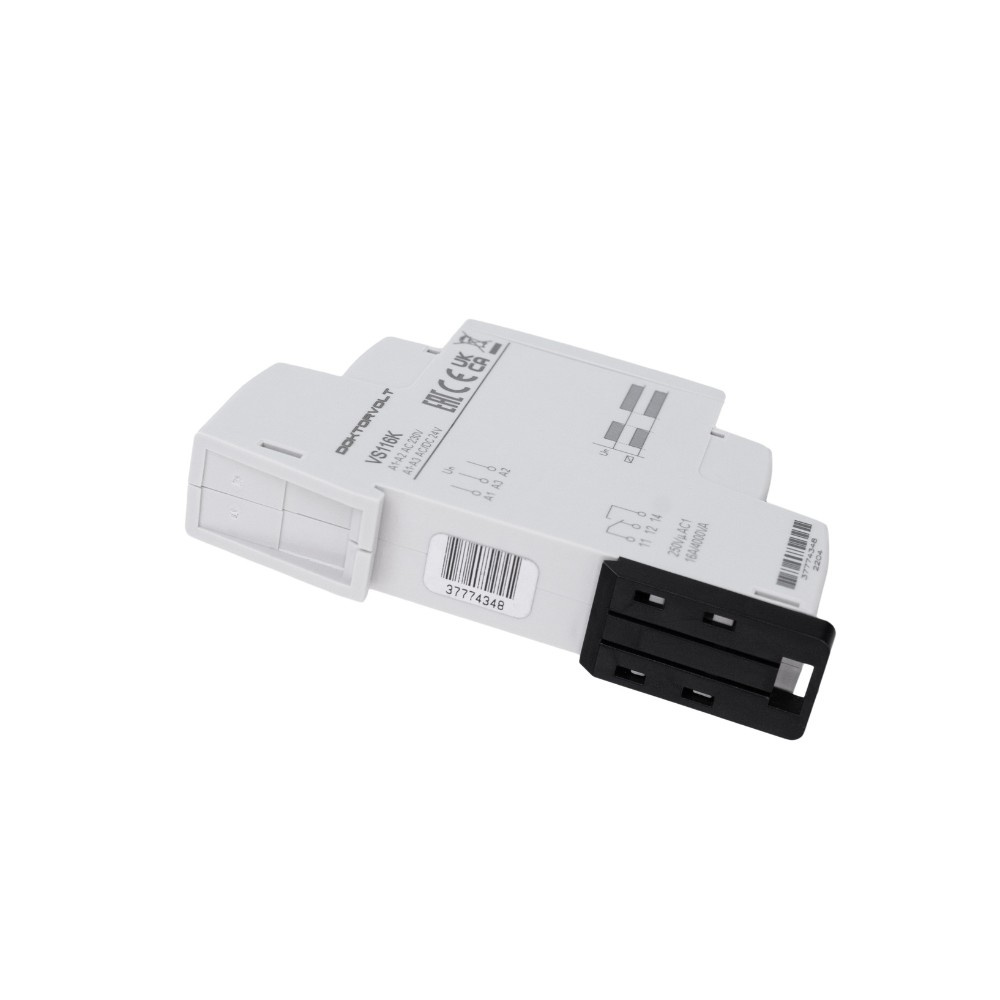

Hilfsrelais VS116K Rot

Das Hilfsrelais dient zum Schalten großer Lasten, zur Verstärkung oder sogenannten 'Vervielfachung' der Kontakte einer bestehenden Einrichtung. Das Relais ist zur Montage auf einer DIN-Schiene vorgesehen, 1-modulig und mit einer hochhellen LED-Diode ausgestattet.

Technische Daten des Hilfsrelais

• Stromversorgungsklemmen A1 - A2
• Versorgungsspannung AC 230 V
• Leistungsaufnahme AC 7,5 VA / 1 W, AC 1 VA / DC 1W
• Maximale Verlustleistung (Un + Klemmen) 4 W

Ausgänge

• • Anzahl der Kontakte 1 x CO (AgSnO2)
  • Nennstrom 16 A / AC1
  • Schaltleistung 4000 VA / AC1, 384 W / DC
  • Spitzenstrom 30 A / <3s
  • Nennspannung 250 V AC / 24 V DC
  • Ausgangsanzeige rote LED, hochhelle LED
  • Mechanische Lebensdauer 30.000.000 Zyklen
  • Elektrische Lebensdauer (AC1) 100.000 Zyklen
  • Rückstellzeit min. 2s

Weitere Daten

• Isolationsfestigkeit 4 kV (Versorgung - Ausgang)
• Betriebsposition beliebig
• Montage auf DIN-Schiene EN 60715
• Querschnitt der Anschlussleitungen (mm2) max. 1x 2.5 oder max. 2x 1.5 mit Hülse max. 1x 2.5
• Konformität mit den Normen EN 60669-1, EN 60669-2-1
• Abmessungen 90 x 17.6 x 64 mm
