3 Phasige 0,25÷10(80)A Stromzähler MID Drehstromzähler Zähler LE-02D MID F&F
3 Phasige 0,25÷10(80)A
Stromzähler
MID LE-02D
MID
F&F
Dreiphasen-Stromverbrauchszähler.
Strom 80A.
Kompatibel mit der MID-Version.
LE-02d ist ein statisch kalibrierter dreiphasiger Wechselstromzähler im Direktsystem.
Ein spezielles elektronisches System erzeugt unter dem Einfluss von fließendem Strom und angelegter Spannung in jeder Phase Impulse in einer Menge, die der in dieser Phase verbrauchten Elektrizität proportional ist. Der Stromverbrauch in der Phase wird durch das Blinken der entsprechenden LED (L1, L2, L3) angezeigt. Die Summe der Impulse aus drei Phasen wird durch Blinken der LED (800 Impulse / kWh) in im gesamten Drehstromsystem gesammelte Energie umgewandelt. Der Wert wird durch eine LCD-Segmentanzeige angezeigt. Die Nachkommastellen geben Hundertstel an (0,01 KWh = 10 Wh).
Die Anzeige hat einen Impulsausgang SO + - SO-. Auf diese Weise können Sie einen anderen Impulseinrichtungswert (SO) anschließen, der vom Messgerät erzeugt wird. Für den korrekten Betrieb des Zählers ist es nicht erforderlich, ein zusätzliches Gerät anzuschließen.
Typ |
3 - Phasige |
Kommunikationsprotokoll |
keine |
Kompatibilität | Direktive MID 2014/32/EU |
Referenzspannung |
3x400 V+N |
Basisstrom |
5A |
max. Strom |
80A |
min. gemessener Strom |
0,04A |
eigener Zählerverbrauch | 10VA; 2W |
Zähleranzeige Bereich |
0÷99999,99 kWh |
Zähler konstant |
(1,25 Wh/imp) 800 imp/kWh |
Spitzensignalisierung |
LED rot |
Impulsausgang SO + SO- |
offener Sammler |
Anschlussspannung SO + SO- |
max. 30 V DC |
Anschlussstrom SO + SO- |
max. 27mA |
Impulszeit SO + SO- |
35ms |
Stromverbrauchsanzeige |
3x LED rot |
Genauigkeitsklasse |
B |
Terminal |
Schraubklemmen 16mm² |
Arbeitstemperatur |
-20°C ÷ 50°C |
Abmessungen | 4,5 Module (75 mm) |

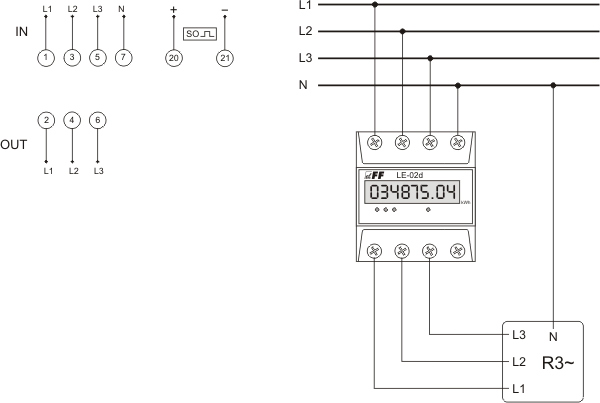

Schaltplan | ![]() |
Montage | Schiene 35 mm |
Schutzart | IP20 |
Hersteller |
F&F |
Symbol | LE-02D |
EAN |
5908312592686 |
