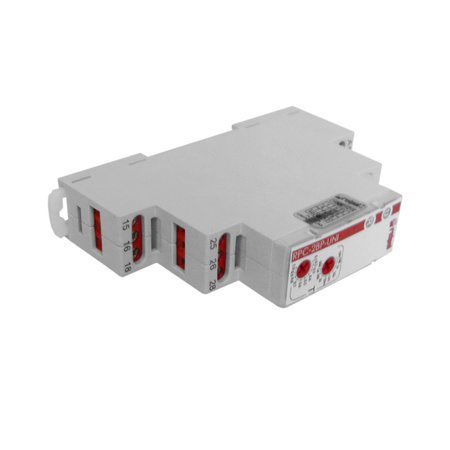

Zeitrelais m.1 Funktion 2P 12-240V Start und Reset Relais Relpol RPC-2BP-UNI
- Mehrfunktionszeitrelais mit 1 Funktionen 1P 12-240V Start Multifunktionsrelais Relais Zeitrelais DIN Schiene Einbau Zeitrelais RPC-2BP-UNI Relpol preis-zone.com
Mehrfunktionszeitrelais mit 1 Funktion Start und Reset Multifunktionsrelais Relais Zeitrelais DIN Schiene Einbau Zeitrelais Relais RPC-2BP-UNI Relpol
Zeitrelais mit 1 Funktion 2-Umschaltkontakt
RPC-2BP-UNI Relpol
| Zeitmessschaltung Daten | |
| Funktion |
Bp - Symmetrische zyklische Arbeit ab der Pause |
| zusätzliche Funktionen |
- Power LED - wenn die Zeit nicht gemessen wird, leuchtet sie permanent |
| Zeitbereiche |
EIN - Einschalten AUS - Ausschalten 1s, 10s, 1min, 10min, 1h, 10h, 1 Tag, 10 Tage |
| Zeiteinstellung |
fließend - (von 0,1 bis 1) x Zeitbereich (gilt nicht für den EIN / AUS-Bereich) |
|
Einstellgenauigkeit / Wiederholbarkeit |
±5% / ±0,5% |
| Werte, die sich auf die Zeiteinstellungen auswirken |
Temperatur:±5%/°C |
| Zeit der Regenaria |
AC: ≤150ms 230V AC 50Hz |
| Anzeige | grüne LED U ON - Versorgungsspannung Anzeige U grüne LED U blinkt - Zeit T gelbe LED R ON / OFF - Zustand des Ausgangsrelais |
| Montage | auf Tragschiene TH35 nach PN-EN 60715 |
| maximale Verbindung | Querschnitt 1x2,5mm2 (1x14AWG) |
| Drahtisolierung Länge | 6,5mm |
| Schrauben Drehmoment |
0,5Nm |
| Ausgangsschaltung - Kontaktdaten | |
| Umschaltkontakte Anzahl |
2P |
| Kontaktmaterial/Kontaktabstand | AgSnO2 |
| maximale AC-Kontaktspannung |
300V |
|
Nennlast |
AC1 - 8A/250V AC DC1 - 8A/24V DC DC1 - 0,3A/250V DC |
| Kontaktes Strombelastbarkeit |
16A/250V AC |
| maximale Schaltleistung in der Kategorie AC1 | 4000V A |
| minimale Schaltleistung | 1W 10mA |
| Kontaktwiderstand | ≤100mΩ |
| maximale Verbindungen Häufigkeit |
600 Zyklen / h bei Nennlast in Kategorie AC1 |
| Eingangsschaltung | |
| Nennspannung |
230V 50/60Hz AC Klemme A1,A2 12-240V 50/60Hz Klemme (+) A1, (-)A2 |
| Arbeitsstrombereich |
0,9-1,1 Un |
|
Nennleistungsaufnahme |
AC ≤3,5VA 230V AC 50Hz AC ≤1,5VA 12-240V AC/DC 50Hz,AC:50Hz DC 1,5W 12-240V AC/DC |
| Netzfrequenzbereich |
48-63Hz AC |
| Isolationsdaten nach EN 60664-1 | |
| Nennisolationsspannung | 250V AC |
| Bemessungsstoßspannung | 4000V |
| Überspannungskategorie |
III |
|
Verschmutzungsgrad |
2 |
| Brandverhalten nach UL94 |
Gehäuse: V-O |
| Prüfspannung |
Eingang-Ausgang: 4000V AC Isolationsart: Basic Kontaktunterbrechung: 1000V AC Unterbrechertyp: unvollständige Trennung |
| Andere Daten | |
| Haltbarkeit |
in der AC1 Kategorie AC1 >0,5x105 |
| mechanische Lebensdauer | >3x107 |
| Abmessung |
|
|
Installationsmodul |
Breite 17,5 mm |
|
Umgebungstemperatur |
Lagerung: od -40 do + 70°C |
| Gehäuseschutzgrad |
IP20 nach PN-EN 60529 |
|
Relative Luftfeuchtigkeit |
do 85% |
|
Beständigkeit gegen Stöße / Vibrationen |
15g/0,35 mm DA |
| Produktdaten | |
| Anerkennung, Zertifikate, Direktive |
CE, |
| Hersteller |
Relpol |
| Symbol |
RPC-2BP-UNI |
|
EAN |
5900005230721 |
