Blitzstromableiter VAL-MS-T1/T2 Überspannungsschutz 335/12.5/3+1 PHOENIX CONTACT 2800184

Name: Blitzstromableiter VAL-MS-T1/T2 Überspannungsschutz 335/12.5/3+1 PHOENIX CONTACT 2800184
Brand: PHOENIX CONTACT
Price: 178.39 EUR
Availability: InStock

+ Auf die vergleichsliste Auf die Einkaufsliste

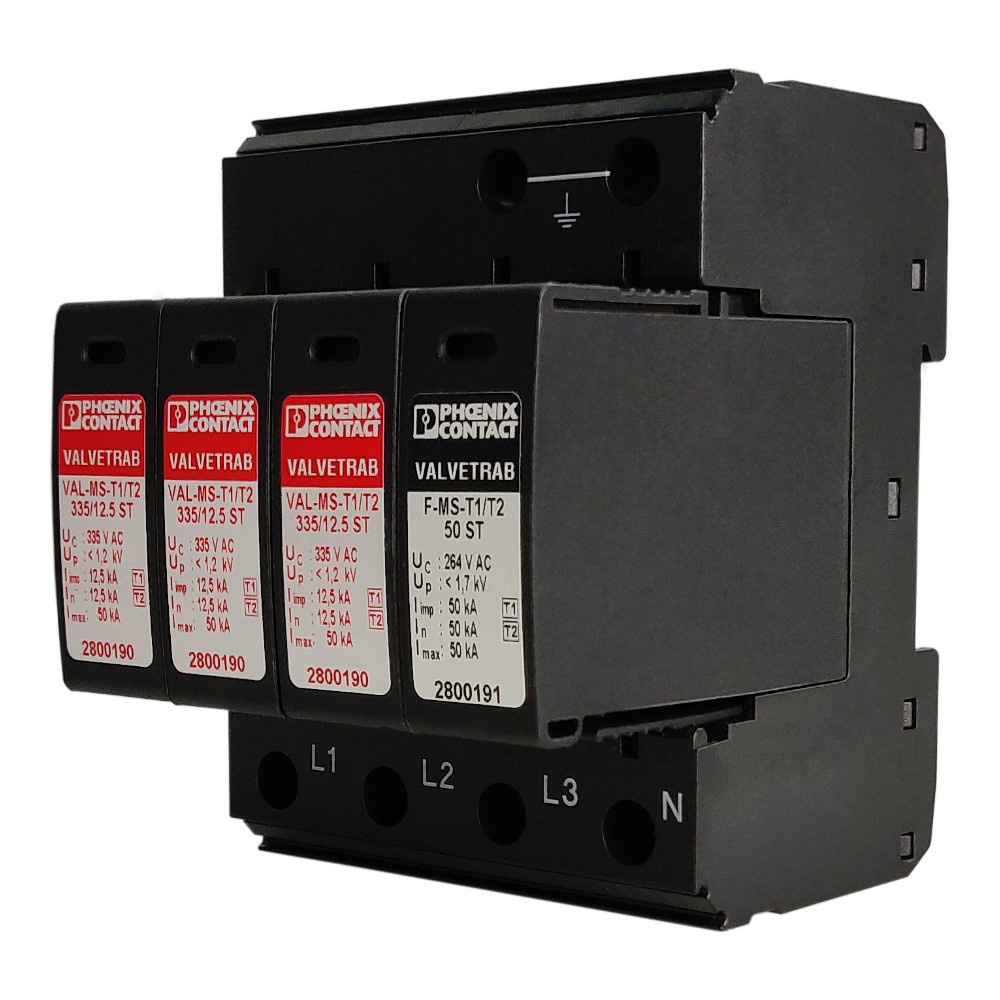

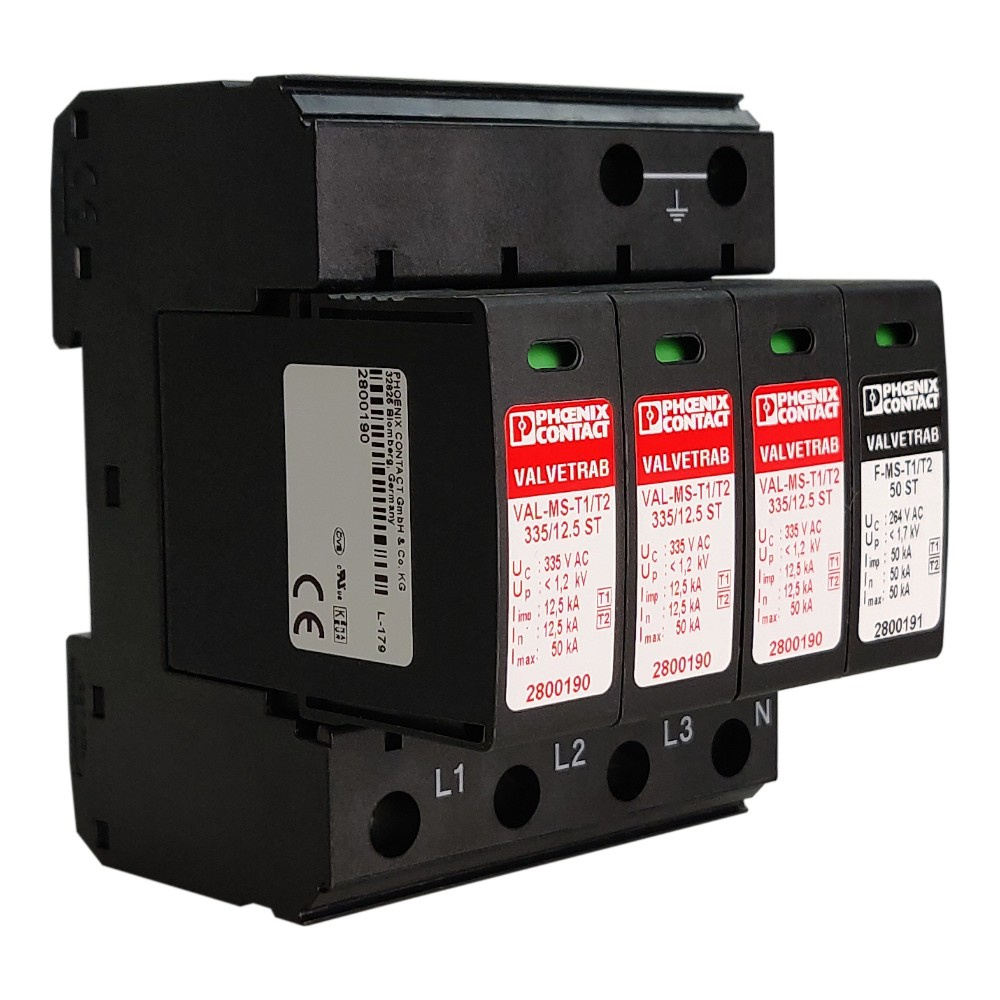

Blitzstromableiter VAL-MS-T1/T2 Überspannungsschutz 335/12.5/3+1 PHOENIX CONTACT

Blitzstromableiter VAL-MS-T1/T2
Überspannungsschutz Phoenix CONTACT

Der Überspannungsableiter Typ 1/2 von Phoenix Contact - VAL-MS-T1 / T2 ist der perfekte Schutz für Solaranlagen. Das Produkt ist für den Betrieb mit Wechselstrom ausgelegt und entspricht der Norm EN 50539-11, die das hohe Sicherheitsniveau des Blitzableiters belegt. Überspannungsableiter auf Varistorbasis für 3-Phasen-Stromversorgungsnetze mit getrenntem N- und PE-Leiter (5-Leitersystem: L1, L2, L3, N, PE) für Blitzschutzklassen III und IV. Die eingebaute optische Statusanzeige warnt den Benutzer bei Störungen im Betrieb der Anlage. Die hohe Qualität wird durch die Klassifikationen eCl @ ss, UNSPSC oder ETIM bestätigt.

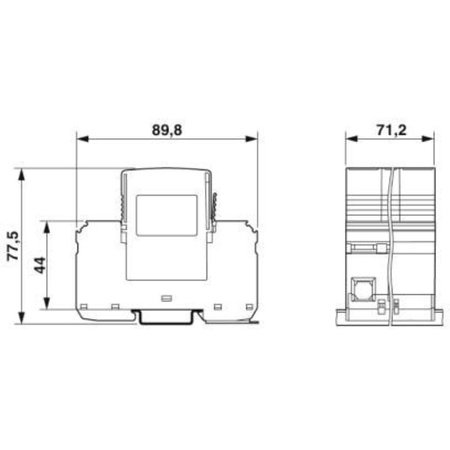

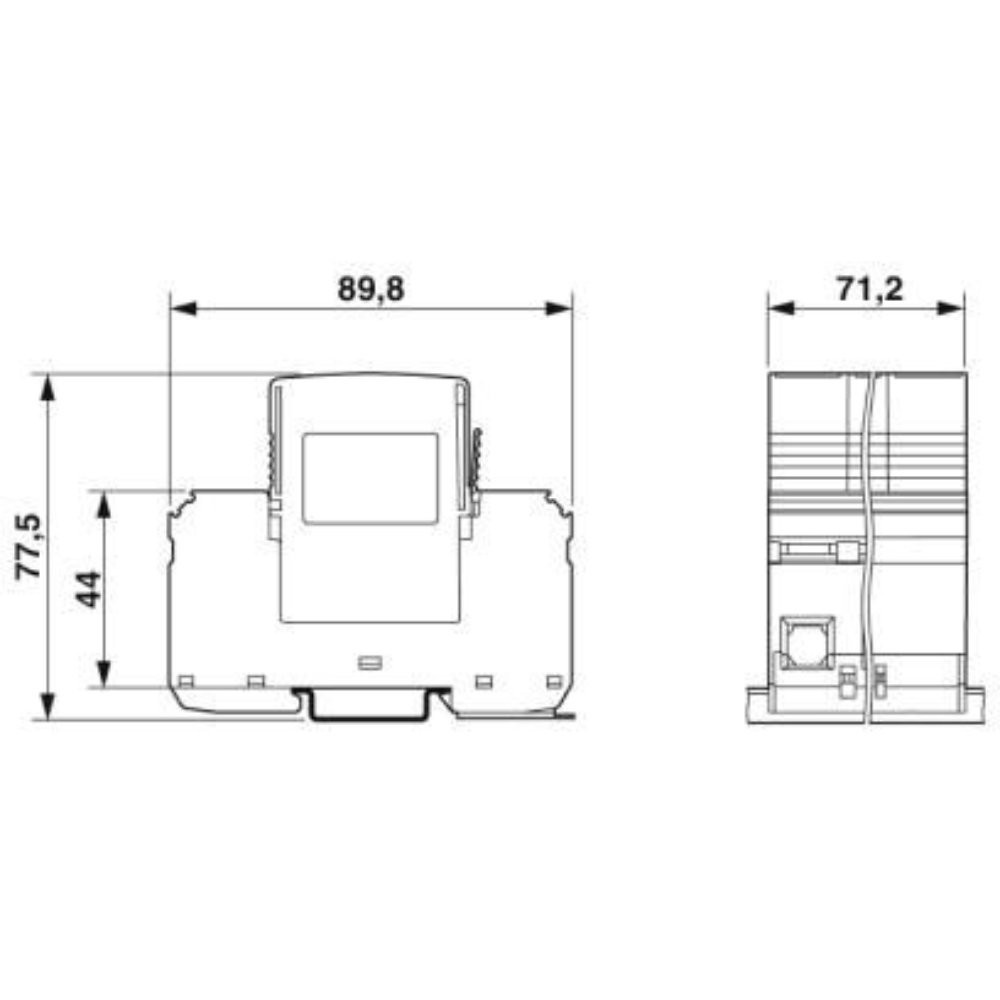

MAßE
Höhe	89,8mm
Breite	71,2mm
Tiefe	77,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit	4 TE
UMGEBUNGSBEDINGUNGEN
Schutzart	IP20 (nur bei Benutzung aller Klemmstellen)
Umgebungstemperatur (Betrieb)	-40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport)	-40 °C ... 80 °C
Höhenlage	≤ 2000 m ü.d.M.
Zulässige Luftfeuchtigkeit (Betrieb)	5 % ... 95 %
Schock (Betrieb)	30g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb)	7,5g (5-500 Hz / 2,5 h / XYZ)
ALLGEMEIN
IEC-Prüfklasse	I / II T1 / T2 T1 I
EN Type	T1 / T2 T1
Stromversorgungssystem IEC	TT TN-S
Schutzpfade	L-N L-PE N-PE
Montageart	Tragschiene: 35 mm
Farbe	tiefschwarz RAL 9005
Material Gehäuse	PA 6.6-FR (Polyamid 6) PBT
Verschmutzungsgrad	2
Brennbarkeitsklasse nach UL 94	V-0
Bauform	Tragschienenmodul zweiteilig steckbar
Polzahl	4
Meldung Überspannungsschutz defekt	optisch

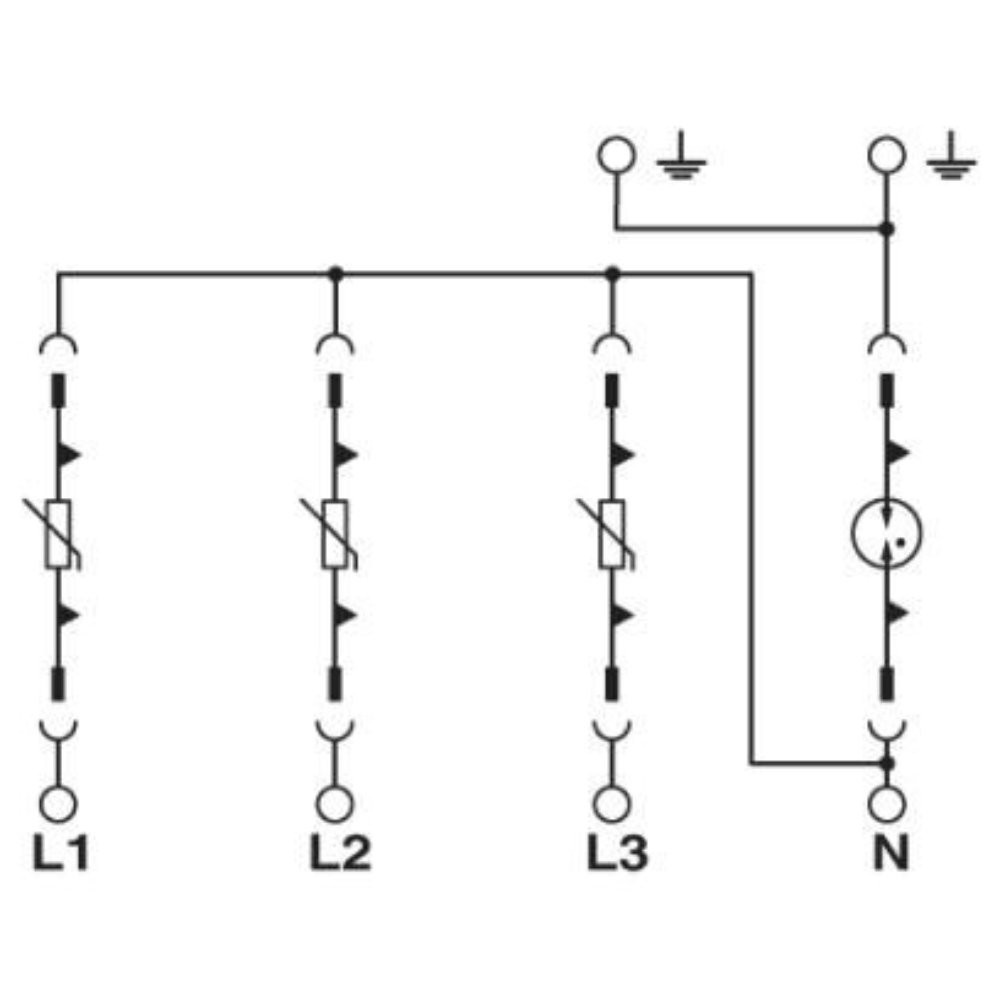

SCHUTZSCHALTUNG
Nennfrequenz f_N	50 Hz (60 Hz)
Höchste Dauerspannung U_C (L-N)	335 V AC
Höchste Dauerspannung U_C (L-PE)	335 V AC
Höchste Dauerspannung U_C (N-PE)	264 V AC
Nennlaststrom I_L	80 A
Schutzleiterstrom I_PE	≤ 5 µA
Standby-Leistungsaufnahme P_C	≤ 810 mVA
Nennableitstoßstrom I_n (8/20) µs (L-N)	12,5 kA
Nennableitstoßstrom I_n (8/20) µs (L-PE)	12,5 kA
Nennableitstoßstrom I_n (8/20) µs (N-PE)	50 kA
Maximaler Ableitstoßstrom I_max (8/20) µs	50 kA
Blitzprüfstrom (10/350) µs, (L-N) Ladung	6,25 As
Blitzprüfstrom (10/350) µs, (L-N) spezifische Energie	39 kJ/Ω
Blitzprüfstrom (10/350) µs, (L-N) Stromscheitelwert I_imp	12,5 kA
Blitzprüfstrom (10/350) µs, (L-PE) Ladung	6,25 As
Blitzprüfstrom (10/350) µs, (L-PE) spezifische Energie	39 kJ/Ω
Blitzprüfstrom (10/350) µs, (L-PE) Stromscheitelwert I_imp	12,5 kA
Blitzprüfstrom (10/350) µs, (N-PE) Ladung	6,25 As
Blitzprüfstrom (10/350) µs, (N-PE) spezifische Energie	39 kJ/Ω
Blitzprüfstrom (10/350) µs, (N-PE) Stromscheitelwert I_imp	12,5 kA
Gesamtableitstoßstrom I_total (8/20) µs	50 kA
Gesamtableitstoßstrom I_total (10/350) µs	50 kA
Folgestromlöschfähigkeit I_fi (N-PE)	100 A
Kurzschlussfestigkeit I_SCCR	25 kA
Schutzpegel U_p (L-N)	≤ 1,2 kV ≤ 1,6 kV (30 kA - 8/20µs)
Schutzpegel U_p (L-PE)	≤ 2 kV
Schutzpegel U_p (N-PE)	≤ 1,7 kV
Restspannung U_res (L-N)	≤ 2 kV (bei I_n) ≤ 1,5 kV (bei 10 kA) ≤ 1,2 kV (bei 5 kA) ≤ 1,1 kV (bei 3 kA)
Restspannung U_res (L-PE)	≤ 2 kV (bei I_n) ≤ 1,5 kV (bei 10 kA) ≤ 1,2 kV (bei 5 kA) ≤ 1,1 kV (bei 3 kA)
Restspannung U_res (N-PE)	≤ 0,6 kV (bei I_n) ≤ 0,5 kV (bei10 kA) ≤ 0,5 kV (bei 5 kA) ≤ 0,4 kV (bei 3 kA)
TOV-Verhalten bei U_T (L-N)	415 V AC (5 s / withstand mode) 457 V AC (120 min / safe failure mode)
TOV-Verhalten bei U_T (N-PE)	1200 V AC (200 ms / withstand mode)
Ansprechzeit t_A (L-N)	≤ 25 ns
Ansprechzeit t_A (L-PE)	≤ 100 ns
Ansprechzeit t_A (N-PE)	≤ 100 ns
Maximale Vorsicherung bei V‑Durchgangsverdrahtung	80 A (gG - 16 mm²)
Maximale Vorsicherung bei Stichleitungsverdrahtung	160 A (gG)
ANSCHLUSSDATEN
Anschlussart	Schraubanschluss
Schraubengewinde	M5
Anzugsdrehmoment	3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²)
Abisolierlänge	16mm
Leiterquerschnitt flexibel	1,5 mm² ... 25 mm²
Leiterquerschnitt starr	1,5 mm² ... 35 mm²
Leiterquerschnitt AWG	15 ... 2
Anschlussart	Gabelkabelschuh
Leiterquerschnitt flexibel	1,5 mm² ... 16 mm²
UL SPEZIFIKATIONEN
Typ SPD	6CA
Maximale Dauerspannung MCOV (L-L)	670 V AC
Maximale Dauerspannung MCOV (L-N)	335 V AC
Maximale Dauerspannung MCOV (L-G)	335 V AC
Maximale Dauerspannung MCOV (N-G)	264 V AC
Schutzpfade	L-L L-N L-G N-G
Energieverteilungssystem	Wye
Gemessene Begrenzungsspannung MLV (L-L)	3570 V
Gemessene Begrenzungsspannung MLV (L-N)	2630 V
Gemessene Begrenzungsspannung MLV (L-G)	3600 V
Gemessene Begrenzungsspannung MLV (N-G)	2600 V
Nennableitstoßstrom I_n (L-L)	20 kA
Nennableitstoßstrom I_n (L-N)	20 kA
Nennableitstoßstrom I_n (L-G)	20 kA
Nennableitstoßstrom I_n (N-G)	20 kA
UL ANSCHLUSSDATEN
Leiterquerschnitt AWG	10 ... 2
Anzugsdrehmoment	30 lb_f-in.
NORMEN, BESTIMMUNGEN & KLASSIFIKATIONEN
Normen/Bestimmungen	IEC 61643-11 2011 EN 61643-11 2012
China RoHS	Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
eCl@ss	eCl@ss 4.0 - 27130800 eCl@ss 4.1 - 27130800 eCl@ss 5.0 - 27130800 eCl@ss 5.1 - 27130800 eCl@ss 6.0 - 27130800 eCl@ss 7.0 - 27130802 eCl@ss 8.0 - 27130802 eCl@ss 9.0 - 27130802
ETIM	ETIM 2.0 - EC000941 ETIM 3.0 - EC000941 ETIM 4.0 - EC000381 ETIM 5.0 - EC000381 ETIM 6.0 - EC000381 ETIM 7.0 - EC000381
UNSPSC	UNSPSC 6.01 - 30212010 UNSPSC 7.0901 - 39121610 UNSPSC 11 - 39121610 UNSPSC 12.01 - 39121610 UNSPSC 13.2 - 39121620

Marke

PHOENIX CONTACT

Symbol

2800184

Herstellercode

4046356518567

Anzahl der Pole

Überspannugsschutzart

Überspannungsschutztyp

T1/T2
