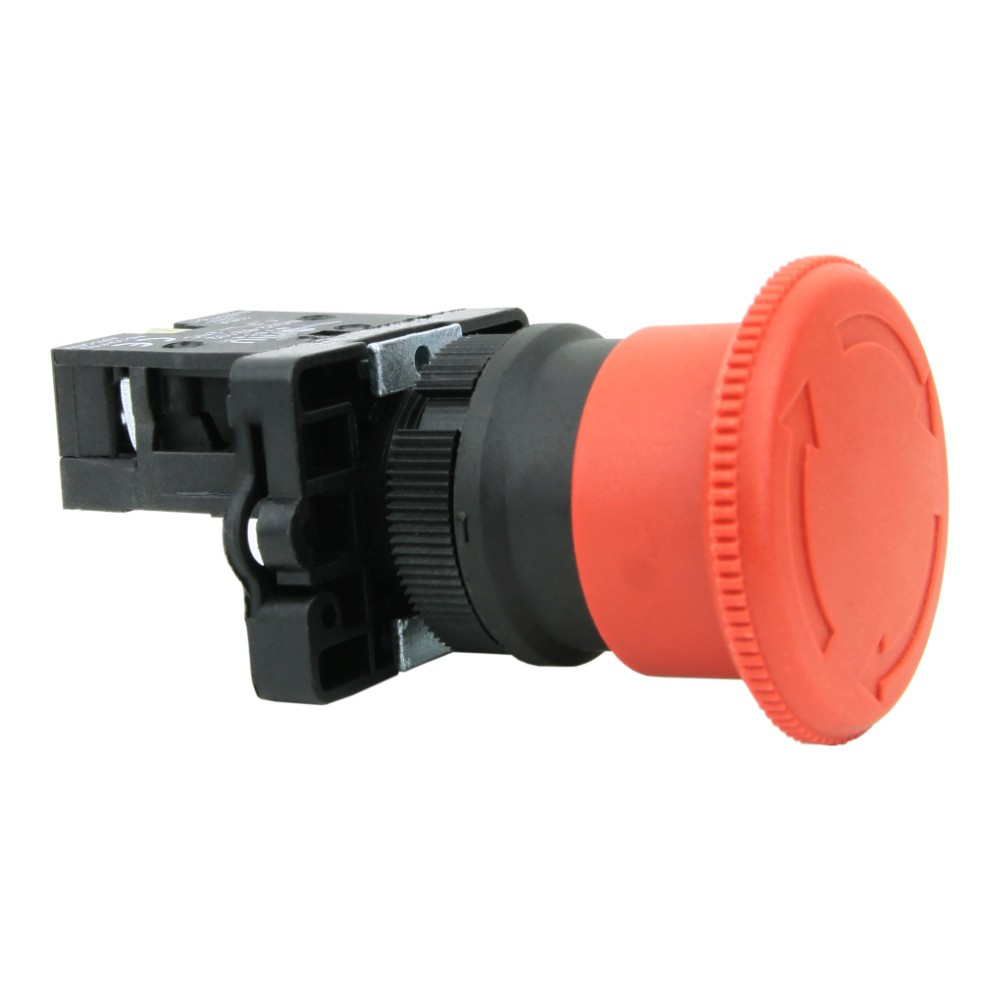

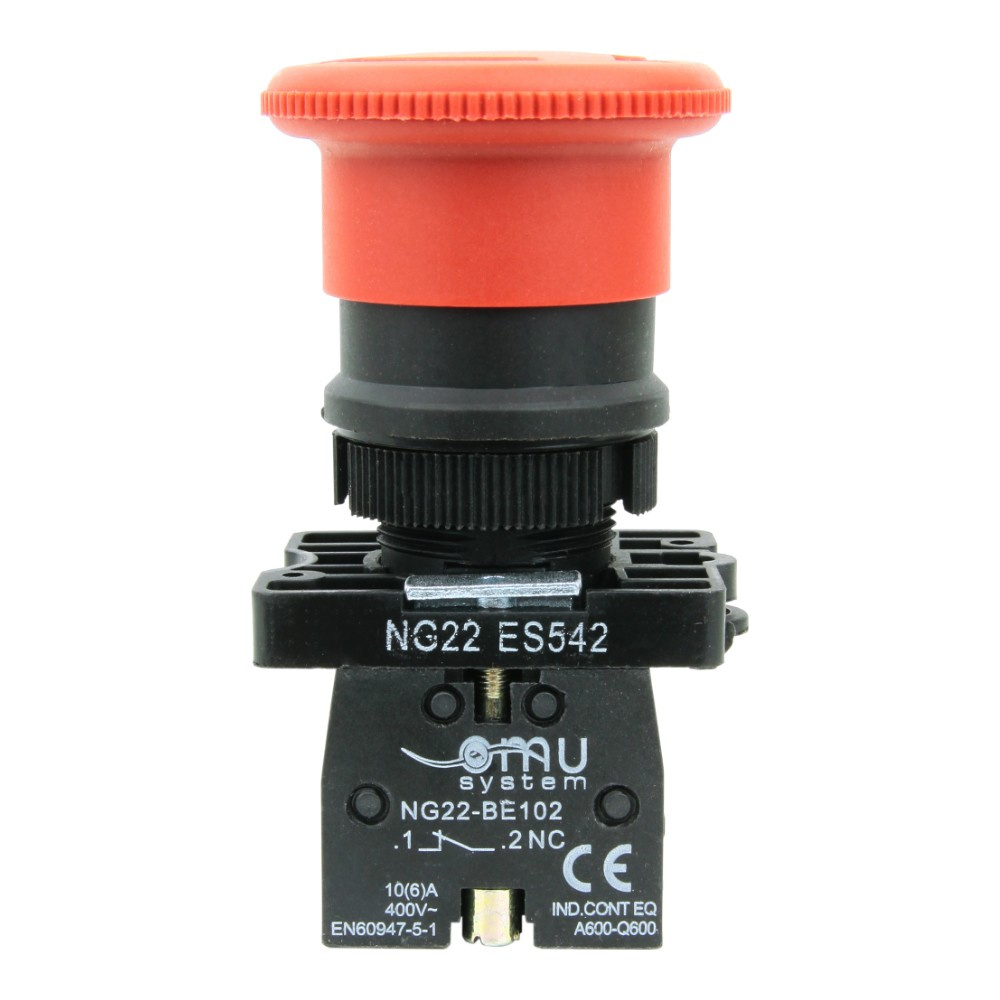

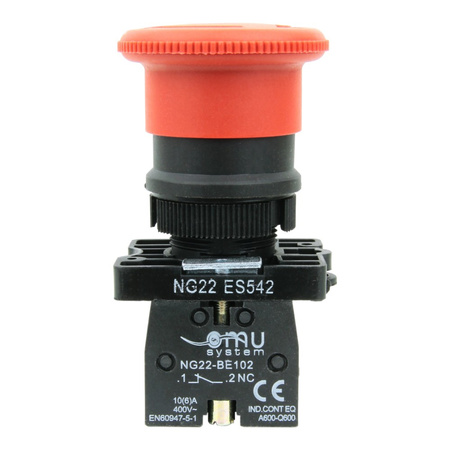

Not Aus Schalter Taster Notschalter für 600V und 10A mit in rotem Knopf NG22-ES542
- System von Tastern und Signalleuchten für Bedienfelder, Schaltschränke und Verteilereinheiten. Montage in Ø22mm-Bohrung, erweiterbar auf bis zu 4 Kontakte, optionale Reduzierringe R22/30 und R22/40 für Ø38mm-Bohrungen.
Not Aus Schalter Taster Notschalter für 600V und 10A mit in rotem Knopf NG22-ES542 5422
System von Tastern und Signalleuchten für Bedienfelder, Schaltschränke und Verteilereinheiten. Montage in Ø22mm-Bohrung, erweiterbar auf bis zu 4 Kontakte, optionale Reduzierringe R22/30 und R22/40 für Ø38mm-Bohrungen.
Anwendung und Montage
Taster und Signalleuchten finden hauptsächlich in der Energiebranche Verwendung – Bedienfelder, Schaltschränke, Energieverteilungen – sowie in anderen Bereichen, in denen Betätigungselemente und Anzeigen erforderlich sind. Die Geräte werden in Ø22mm-Bohrungen montiert, mit der Möglichkeit einer Erweiterung auf bis zu 4 Kontakte. Bei Modernisierung älterer Anlagen mit Ø38mm-Bohrungen werden Reduzierringe R22/30 oder R22/40 eingesetzt.
Technische Daten

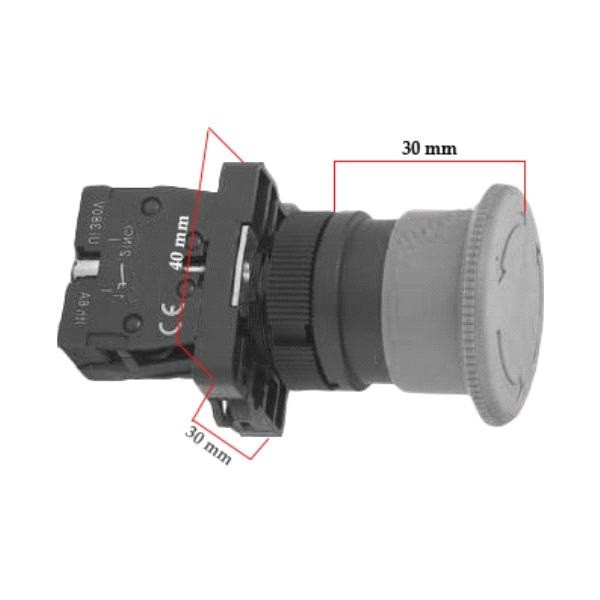

Montagedurchmesser: Ø22mm
Kontakterweiterung: bis zu 4 pro Basiseinheit
Reduzierringe: R22/30, R22/40 (für Ø38mm-Bohrungen)
Betriebsspannung: 230V
Kontaktkonfiguration: 1×NC (Öffner), Belastbarkeit 6A
Stoßspannungsfestigkeit: 6kV
Nennstrom (thermisch): 10/6A
Kurzschlussfestigkeit: 1000A (mit 10A gG Sicherung)
Anschlussleiter: 1×0,5…1×2,5mm² (oder 2×1,5mm²)
Anschlussart: Schraubklemmen
Betriebstemperatur: -25°C…+70°C
Lagerungstemperatur: -40°C…+70°C
Mechanische Lebensdauer: 1×10⁶ Schaltspiele
Betätigungskraft: ≤20N (Kontakt schließen)
Rückstellkraft: 8…15N (Kontakt öffnen)
Drehmoment (Hebelausführung): ≤0,15Nm
Mindestöffnungshub: ≥3,5mm
Arbeitsweg: ≤8mm
Vibrationsfestigkeit (IEC 60068-2-6): ≤8g (40–500Hz)
Stoßfestigkeit (IEC 60068-2-27): ≤15g
Plattenstärke: max.6mm (mit Ring), max.1,5mm (ohne)
