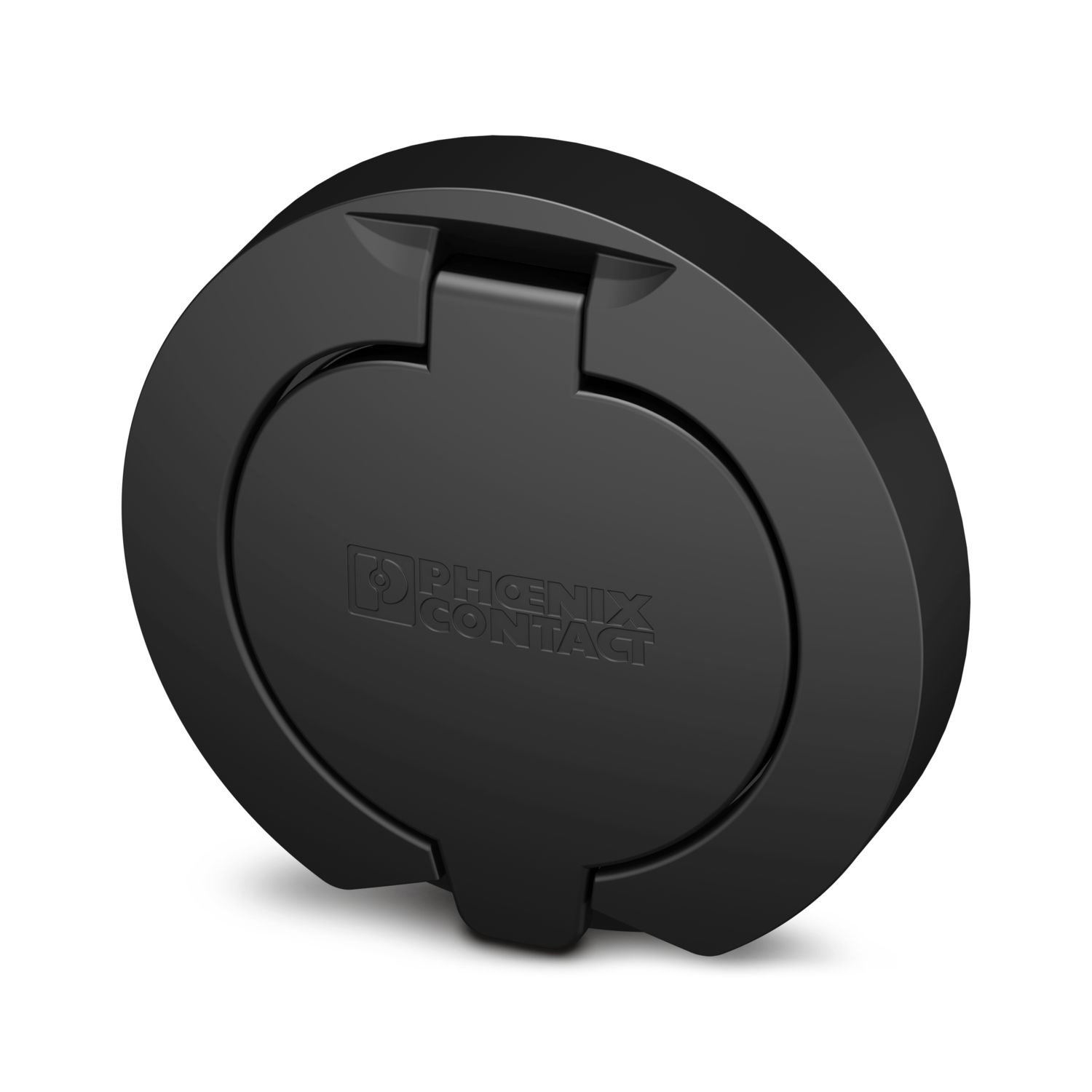

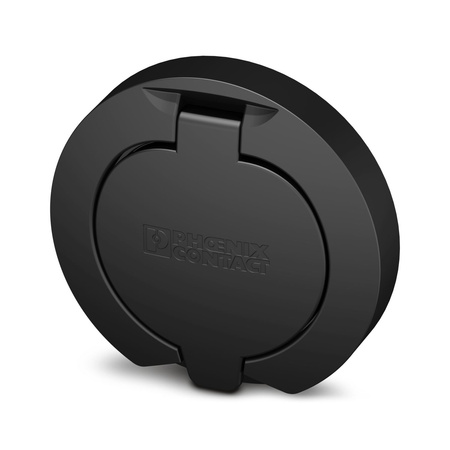

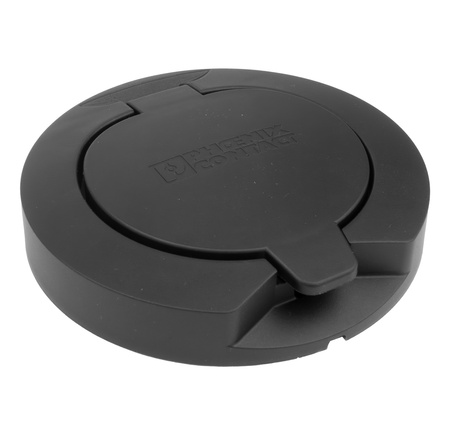

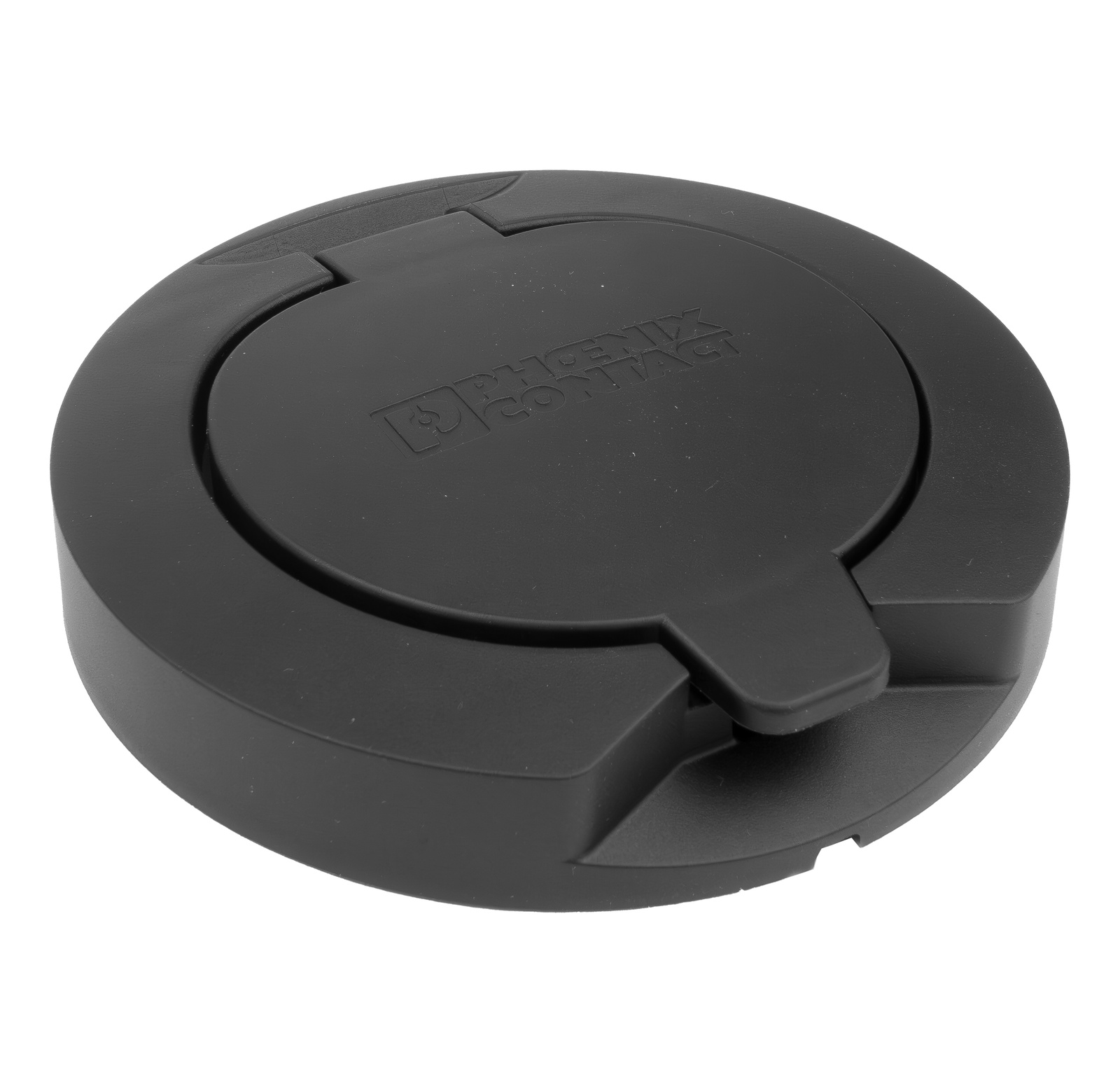

Die modulare Schutzabdeckung CHARX connect Typ 2 ist ein rundes Zubehörteil mit selbstverriegelndem Mechanismus, das stirnseitig auf ein M5-Gewinde montiert wird, mit dem Logo von PHOENIX CONTACT

Schutzdeckel mit Klappe EV-T2SOCR-B Typ 2 charx IP54 IK08 Phoenix Contact

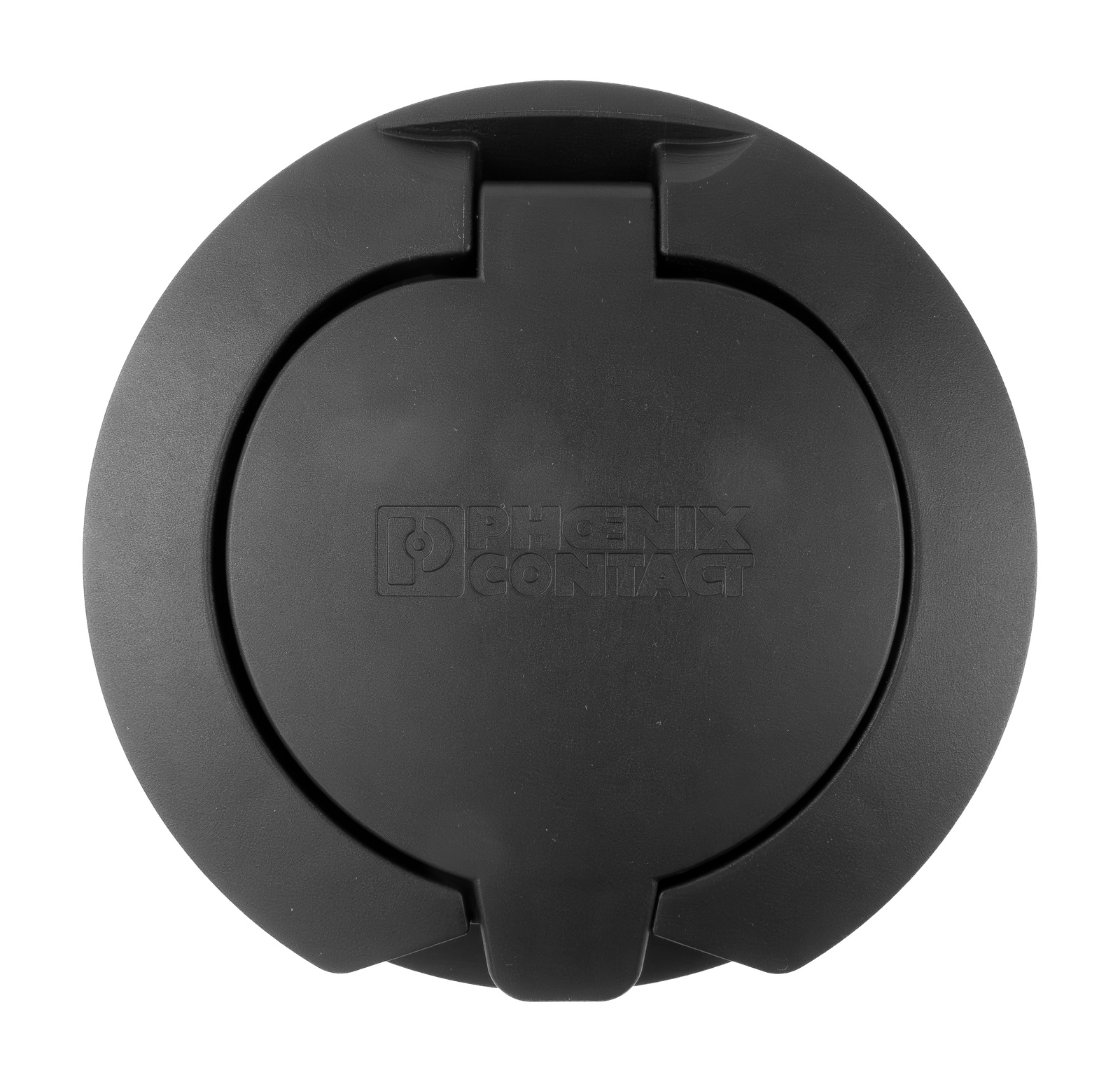

Die Schutzklappe CHARX connect modular Typ 2 ist ein rundes Zubehörteil mit selbstverriegelndem Mechanismus. Sie wird frontseitig mittels M5-Gewinde befestigt, trägt das geprägte PHOENIX CONTACT Logo und ist für Ladebuchsen gemäß IEC 62196-2 ausgelegt.

Optimale Steifigkeit bei geringem Gewicht

Die Abdeckung besteht aus Kunststoff und bietet ein gutes Verhältnis von Stabilität zu ihrem Gewicht (22,22 g). Sie ist ausreichend robust, um die Buchse zu schützen, erhöht aber das Gesamtgewicht der Ladestation nur minimal.

Einfache Montage und selbstverriegelnder Mechanismus

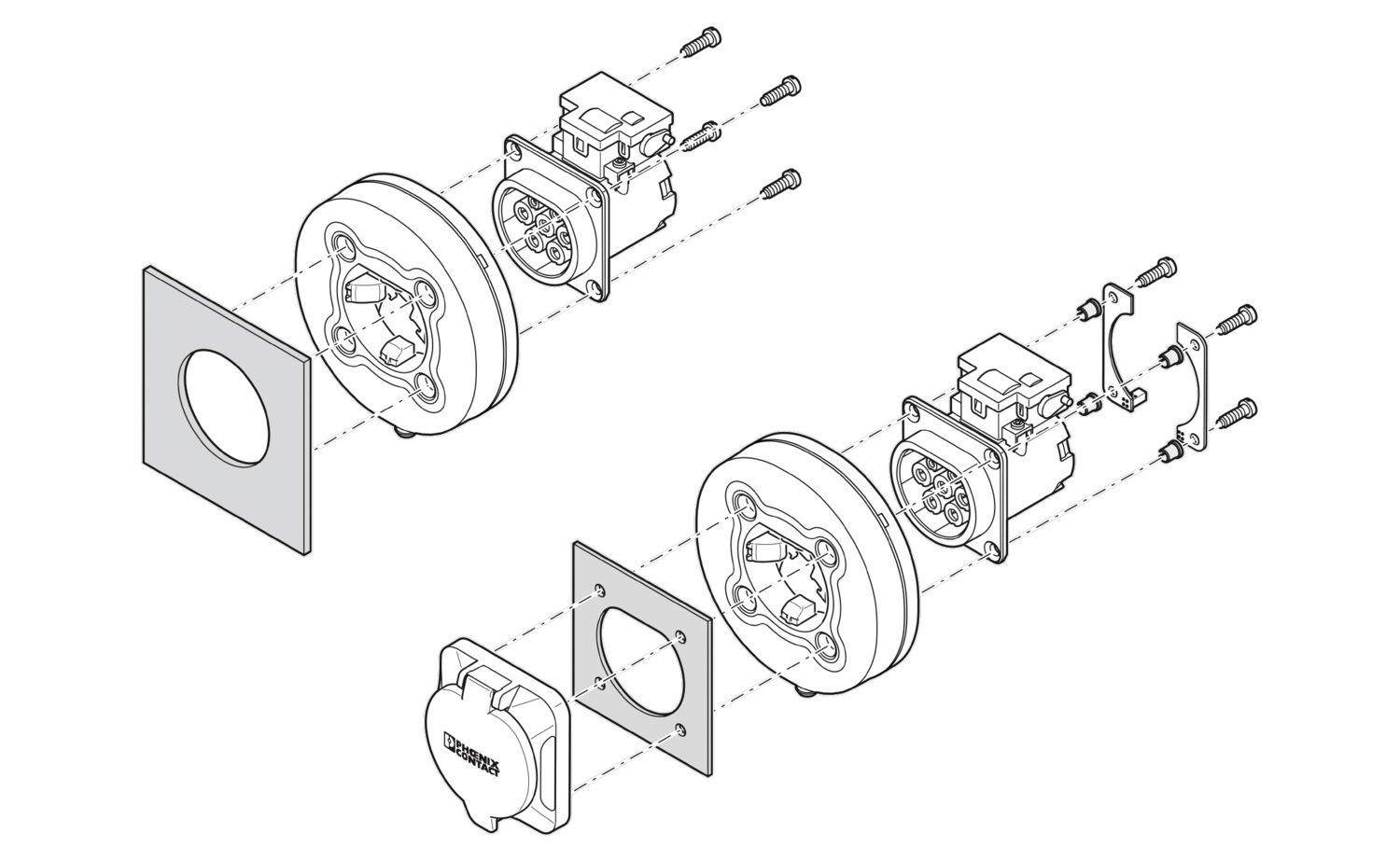

Der Hersteller hat eine Frontmontage mit M5-Gewinde vorgesehen, wodurch sich die Klappe schnell und ohne Spezialwerkzeug anbringen lässt. Das integrierte Selbstverriegelungssystem erleichtert den täglichen Einsatz.

Technische Spezifikation

Grundlegende Produktdaten

Produkttyp: Schutzabdeckung für Steckdose

Produktfamilie: CHARX connect modular

Anwendung: zur Montage in Ladebuchsen

Aufbau (Schutzabdeckung): rund

Art: Zubehör

Mechanismus: selbstverriegelnd

Geprägtes Logo: PHOENIX CONTACT

Ladestandard: Typ 2

Lademodus: Modus 3, Gehäuse B

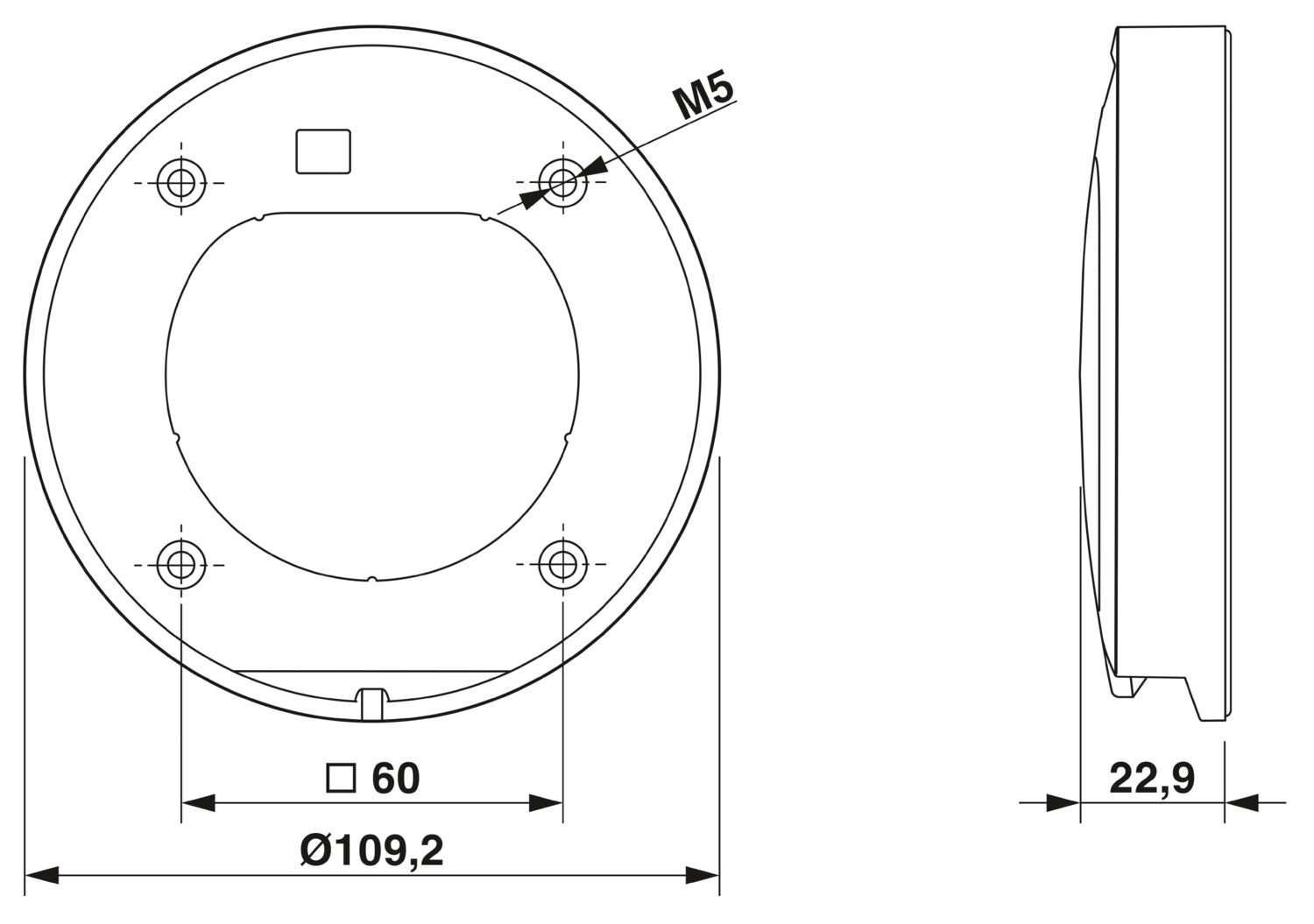

Abmessungen und Materialien

Tiefe: 22,9 mm

Durchmesser: 109,2 mm

Breite: 60 mm

Höhe: 60 mm

Farbe (Schutzabdeckung): Schwarz (9005)

Material (Schutzabdeckung): Kunststoff

Umgebungsbedingungen und Normen

Schutzart (Schutzabdeckung): IP54, IK08

Umgebungstemperatur (Betrieb): von -30 °C bis 50 °C

Umgebungstemperatur (Lagerung/Transport): von -40 °C bis 80 °C

Höhenlage: 5000 m (über dem Meeresspiegel)

Normen/Vorschriften: IEC 62196-2

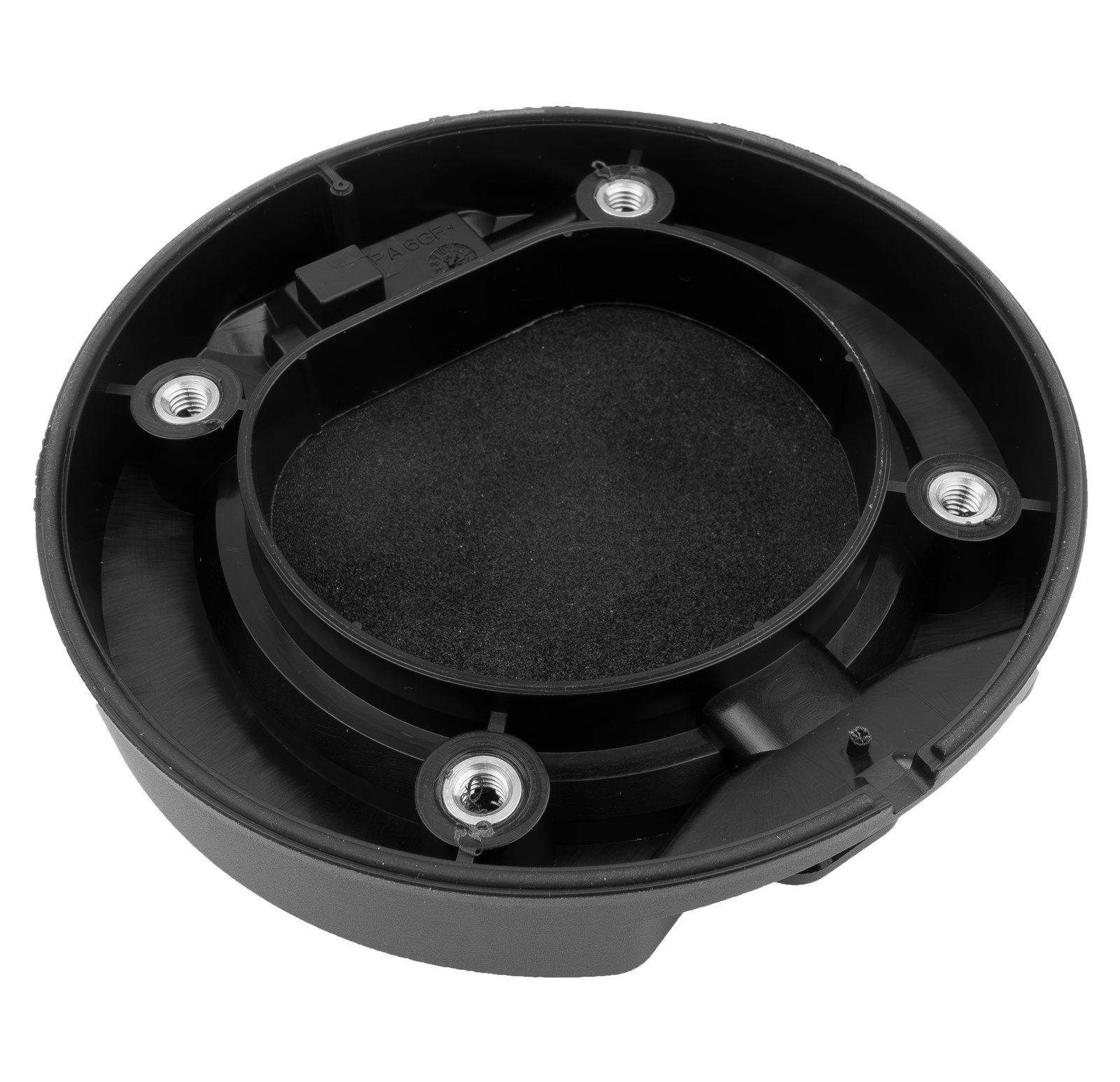

Montageart der Schutzabdeckung: Frontmontage (hintere Schraubbefestigung)

Befestigungsschrauben: M5-Gewinde

Weitere Informationen

Artikelnummer: EV-T2SOCR-B

Verpackungseinheit: 1 Stk.

EAN: 4063151663605

Gewicht pro Stück: 22,22 g

Ursprungsland: DE

ECLASS-11.0: 27144792

ECLASS-12.0: 27144792

ECLASS-13.0: 27144792

ETIM 9.0: EC002884

UNSPSC 21.0: 39121500

Schutzart IP = höheres Sicherheitsniveau:

Die IP-Schutzart ist ein internationaler Standard, der den Anwender über die Widerstandsfähigkeit eines Gegenstands gegenüber potenziellen Gefahren informiert. Produkte mit IP-Schutz gewährleisten einen störungsfreien Betrieb auch in weniger kontrollierten Umgebungen sowie eine erhöhte Sicherheit für den Benutzer. Die Schutzart IP44 bei unserem Verteiler bedeutet: Schutz gegen das Eindringen von Feststoffen mit einem Durchmesser über 1 mm Schutz gegen Spritzwasser aus beliebiger Richtung
