Allgemeine Informationen

Modell: DV-5541-D

EAN: 5905191015541

Produktserienbezeichnung: TGD

Hersteller: DOKTORVOLT

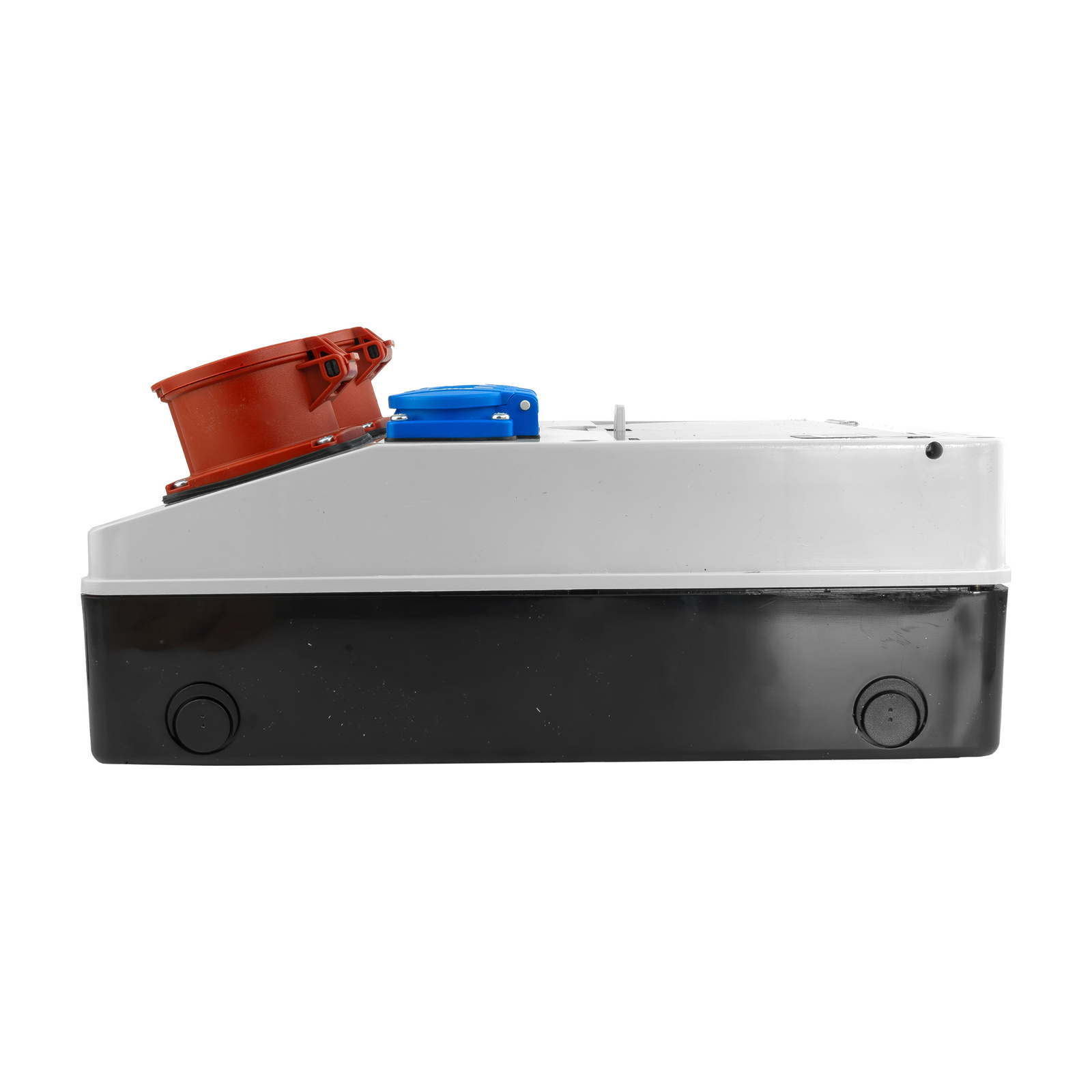

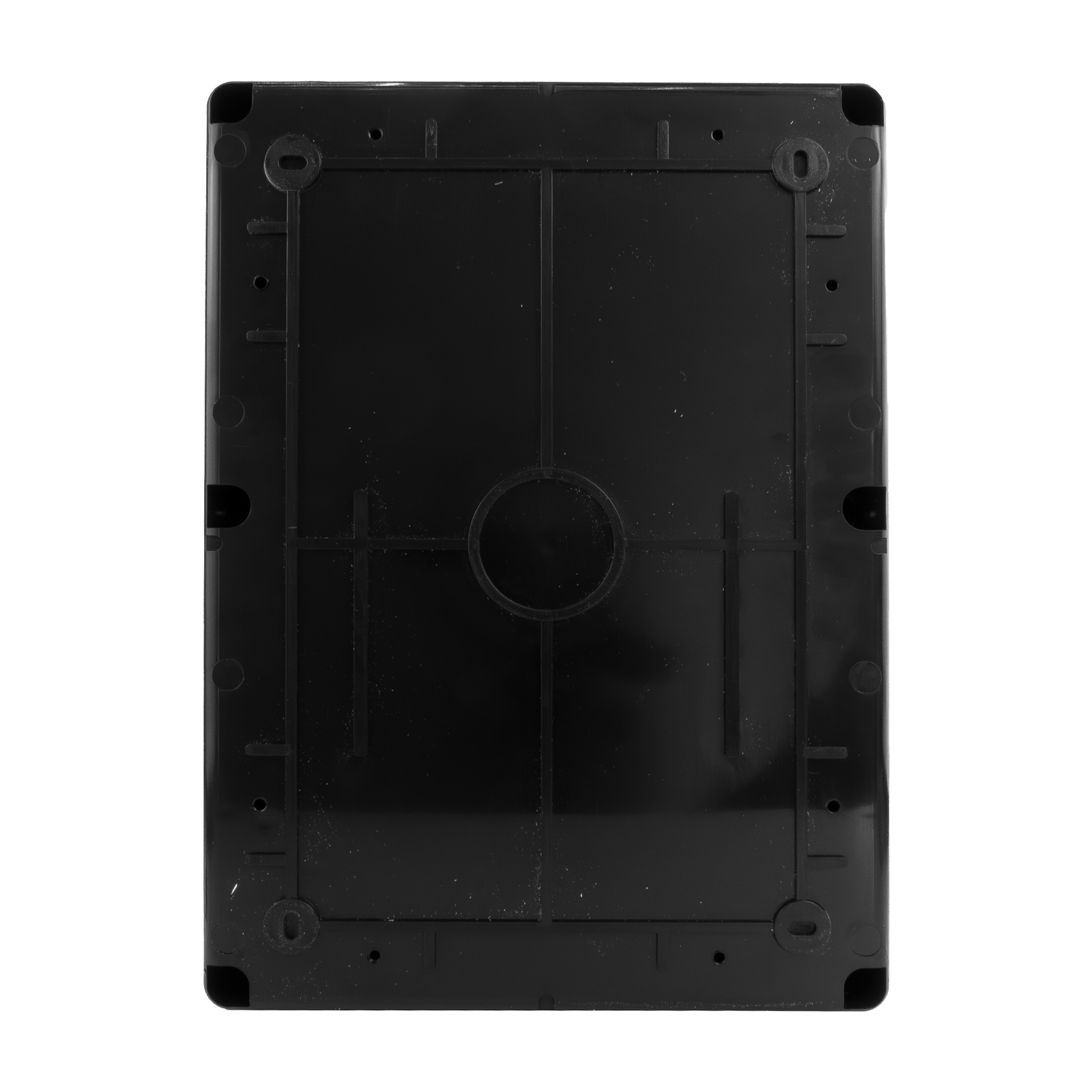

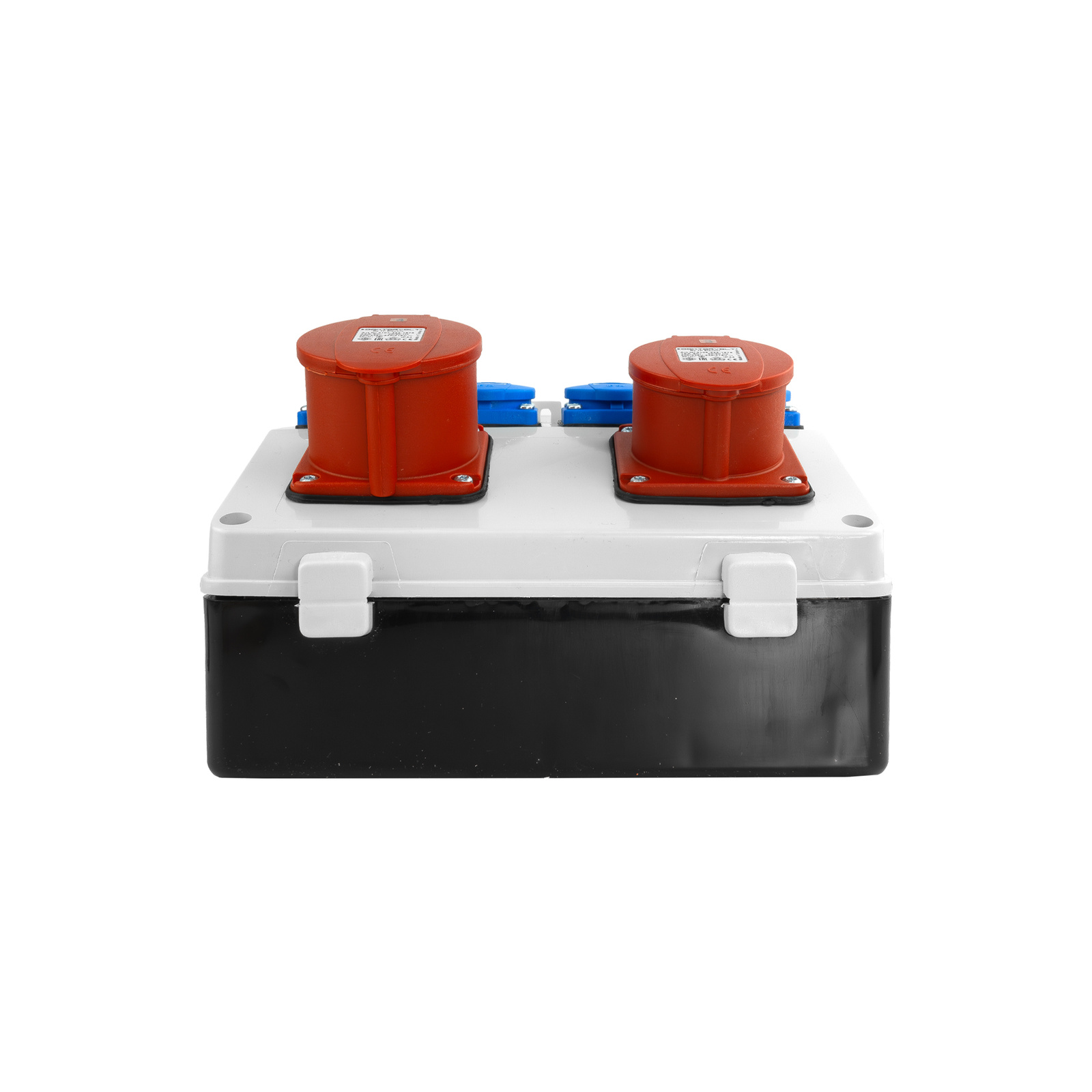

Gehäuse und technische Daten

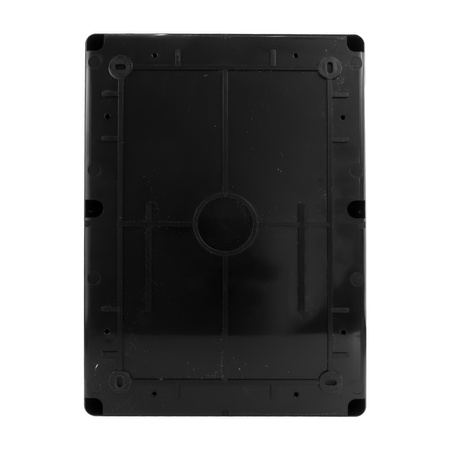

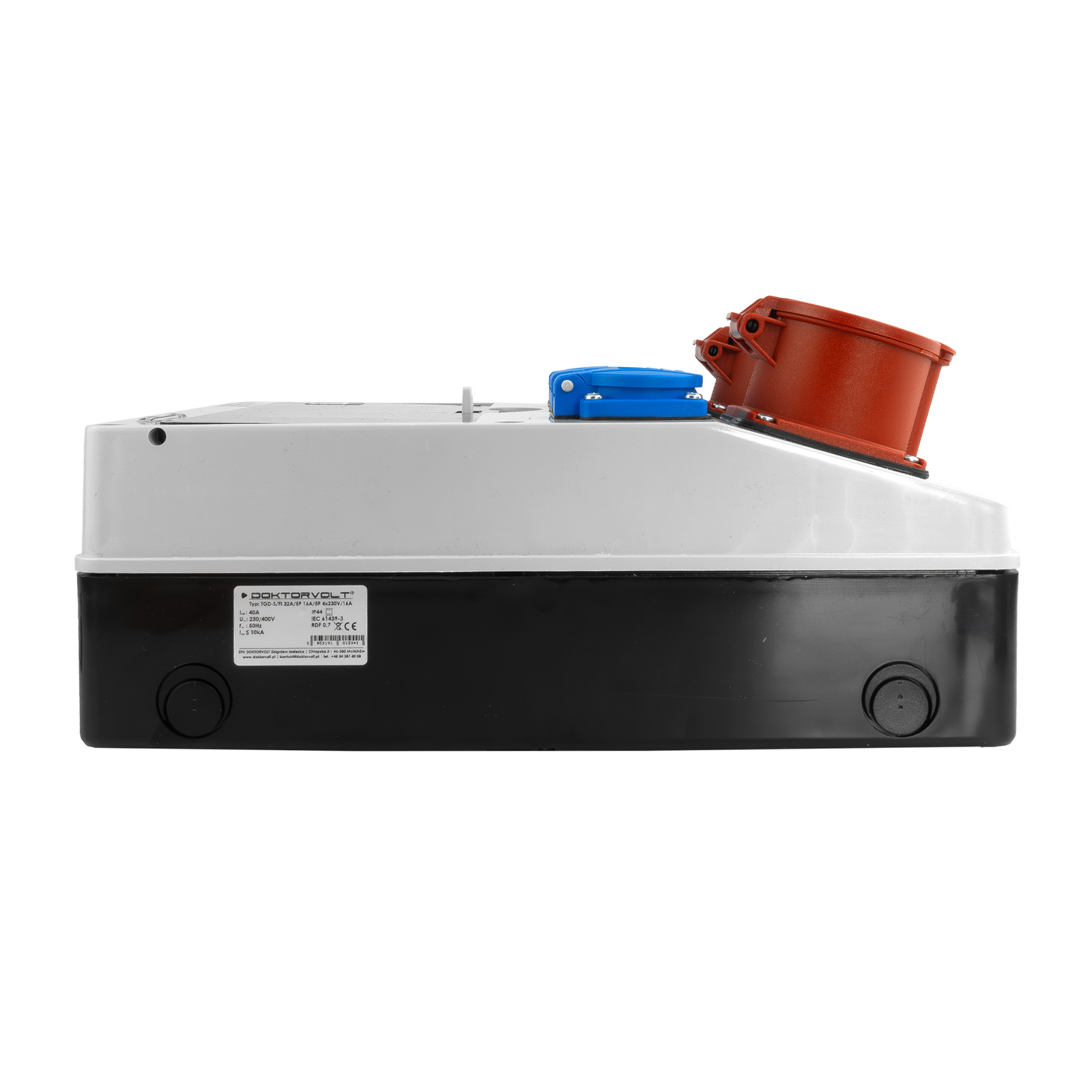

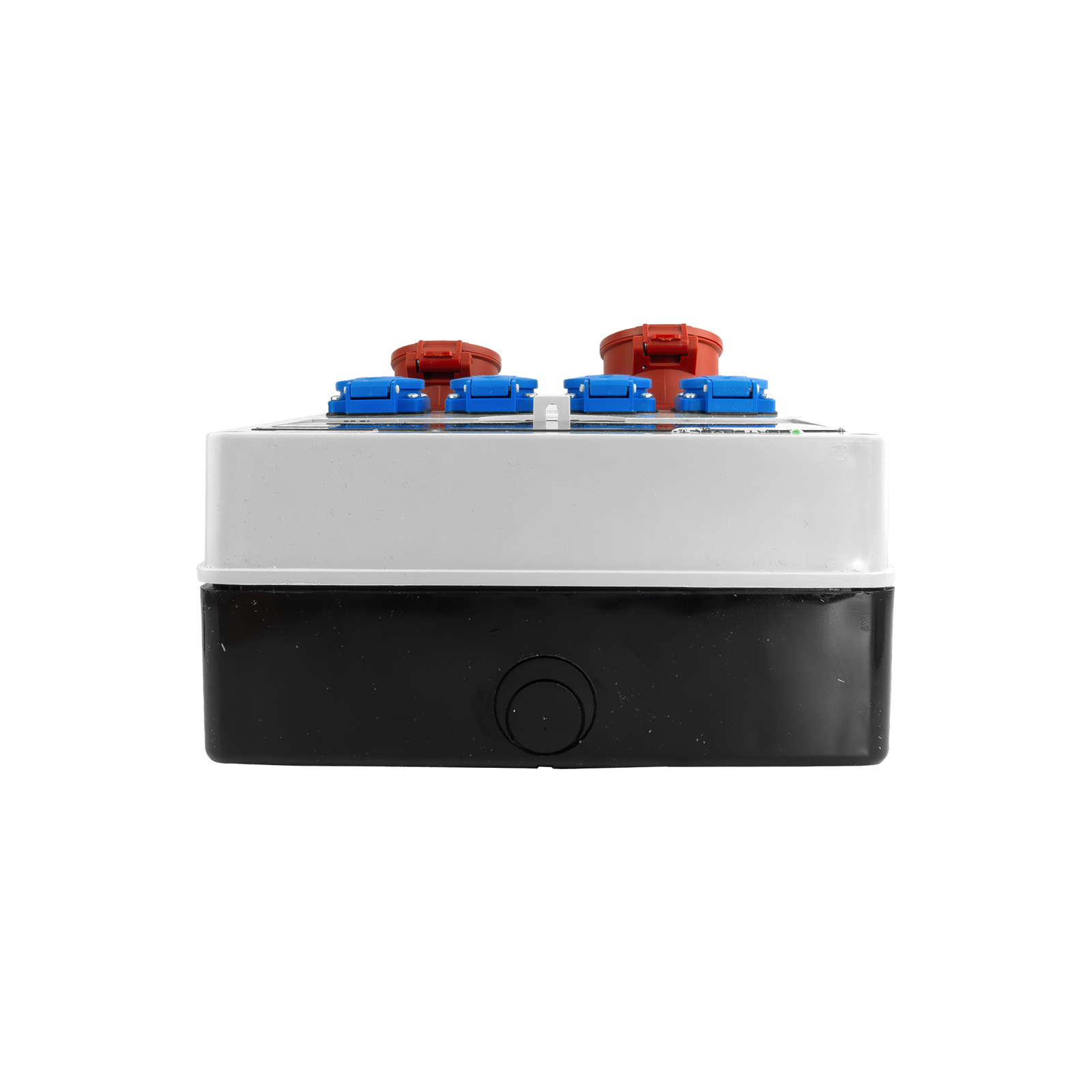

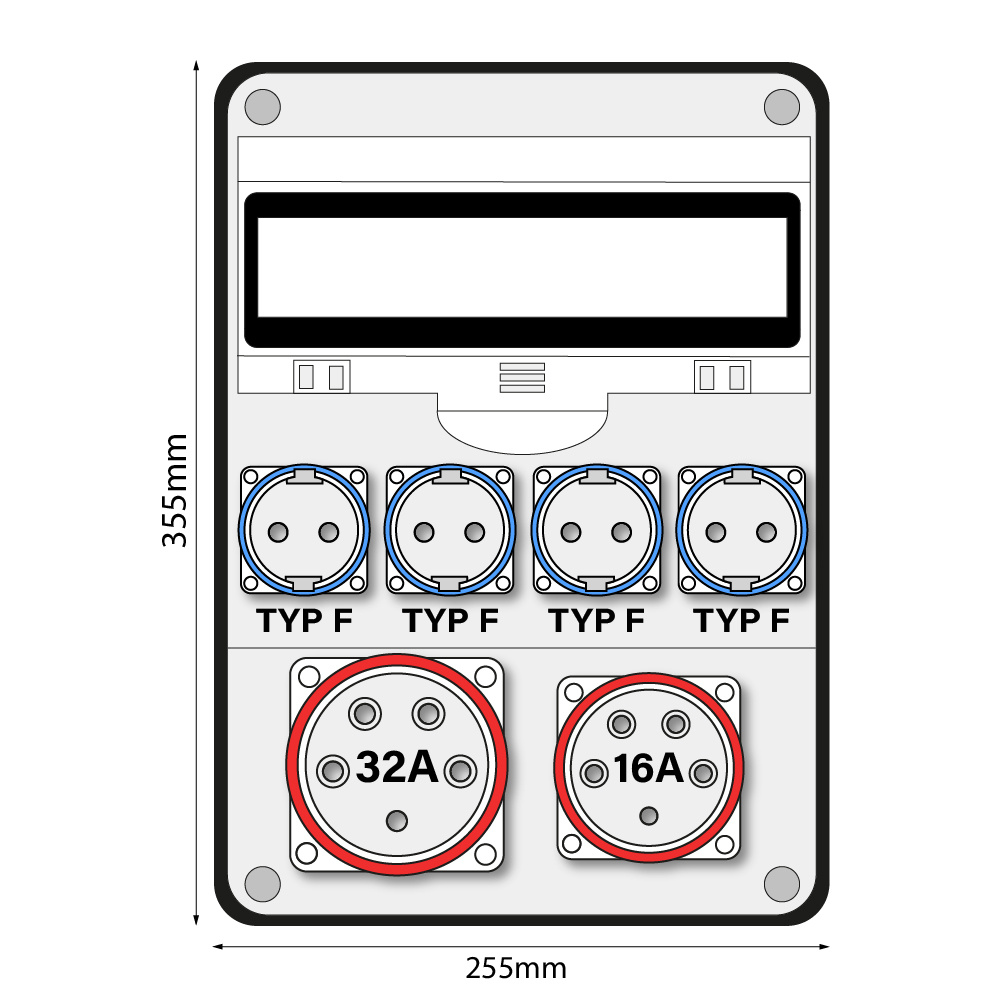

Gehäuseabmessungen: 355 x 255 x 125 mm

Gehäusematerial: Kunststoff

Vorder-/Rückplattenfarbe: Grau/Schwarz

Schutzart des Gehäuses: IP 65

Schutzart des Verteiler: IP 44

Nennspannung: 230 V / 400 V

Nennfrequenz: 50 Hz

Nennstrom: 40 A

Kurzschlussnennstrom: ≤ 10 kA

RDF: 0,7

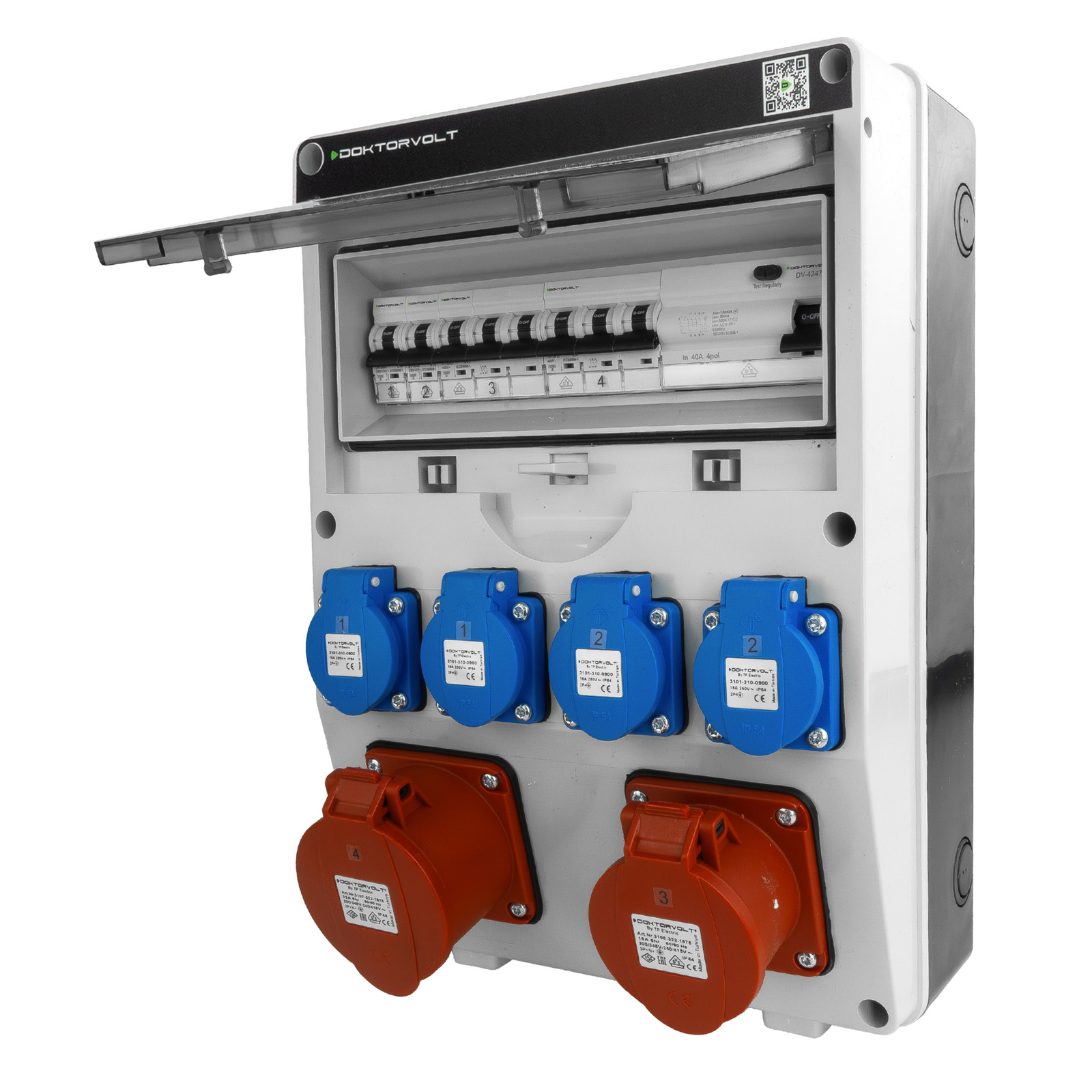

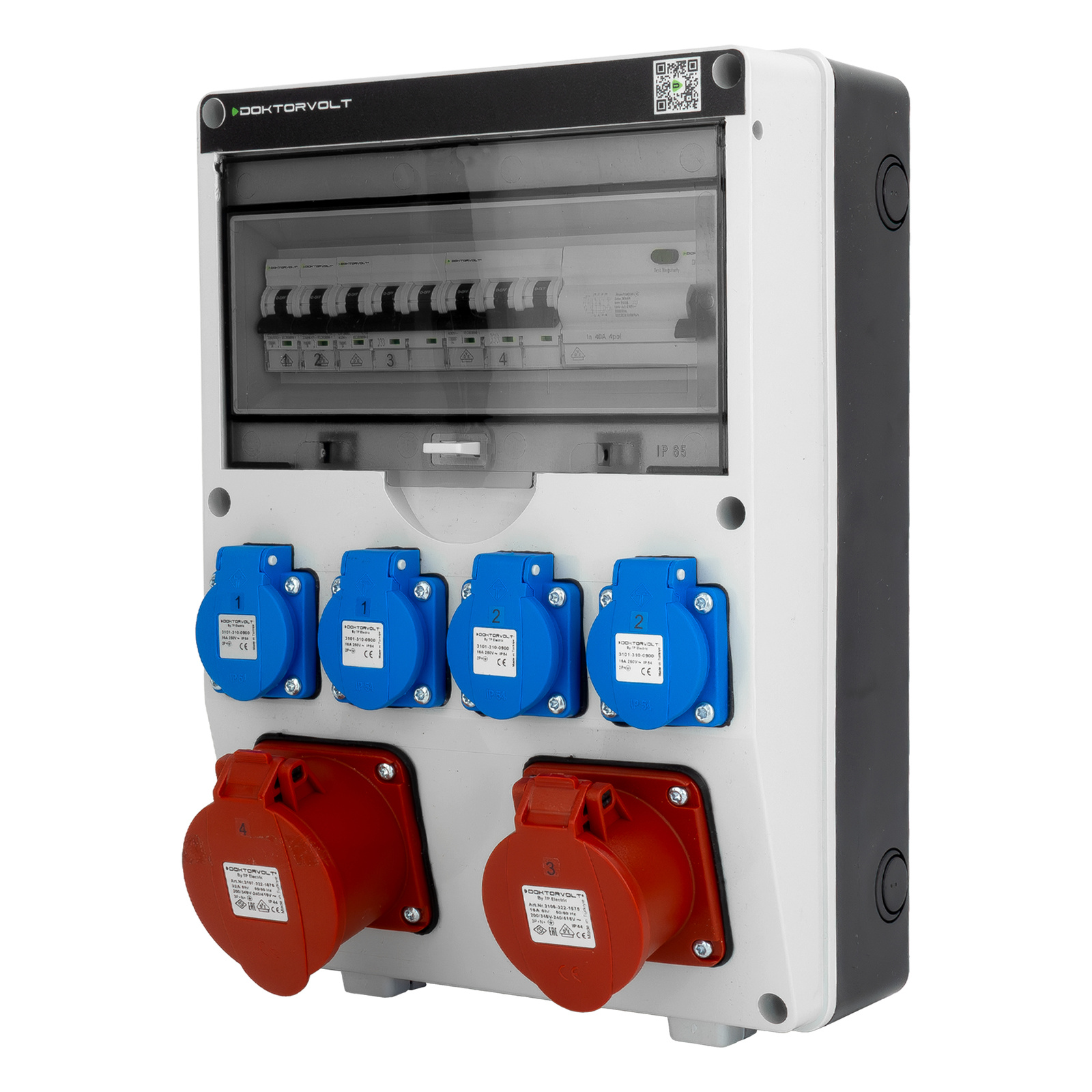

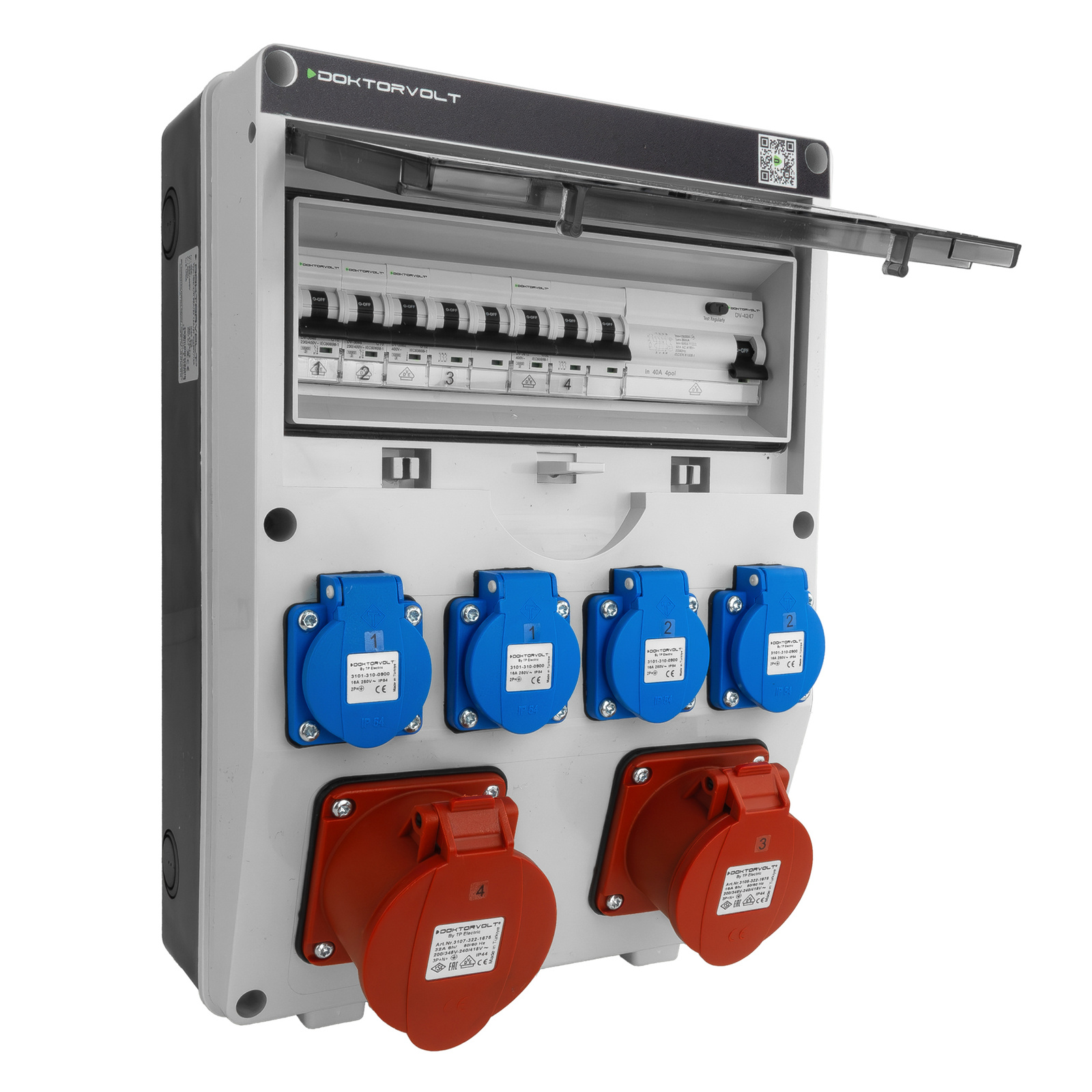

Steckdosen und Schutzgeräte

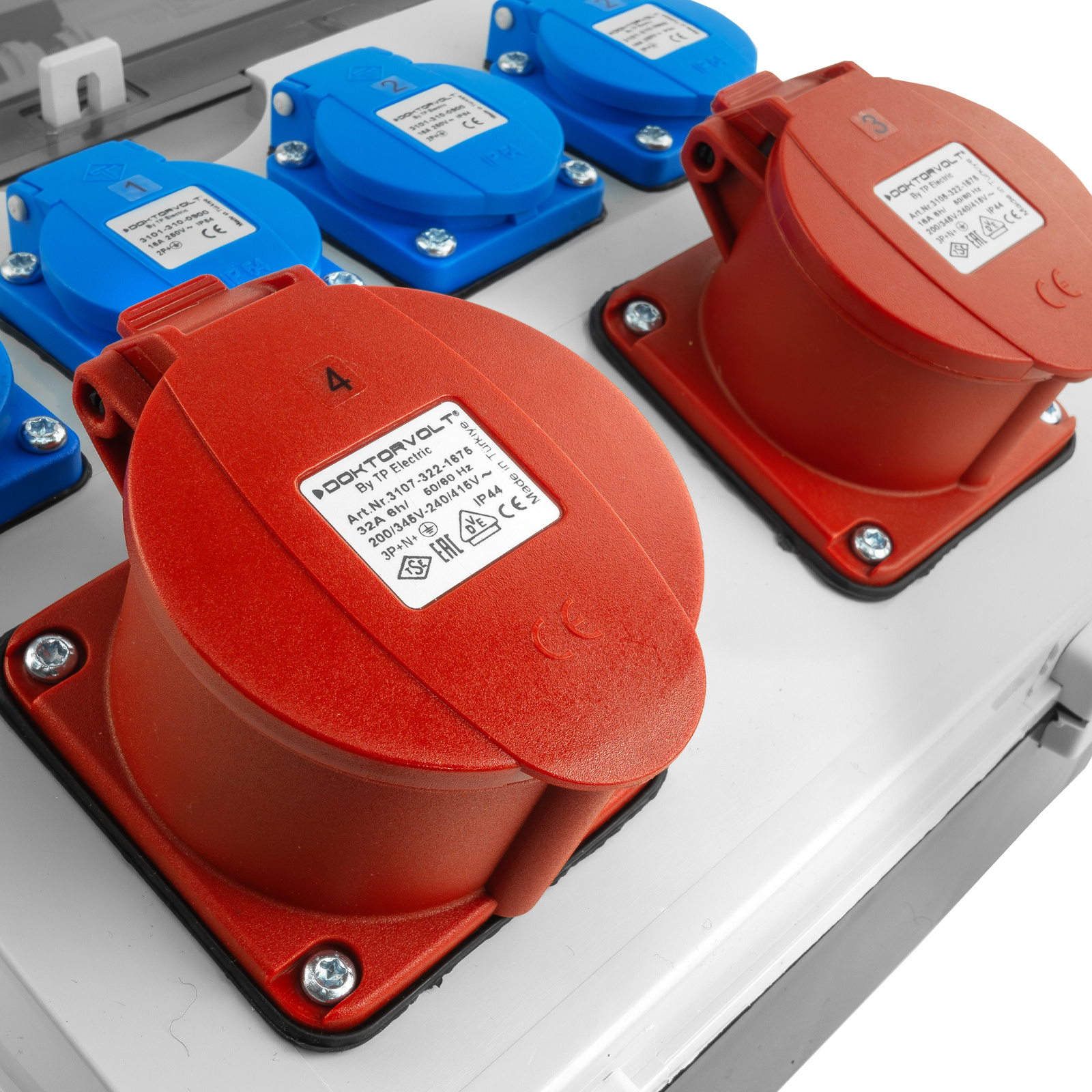

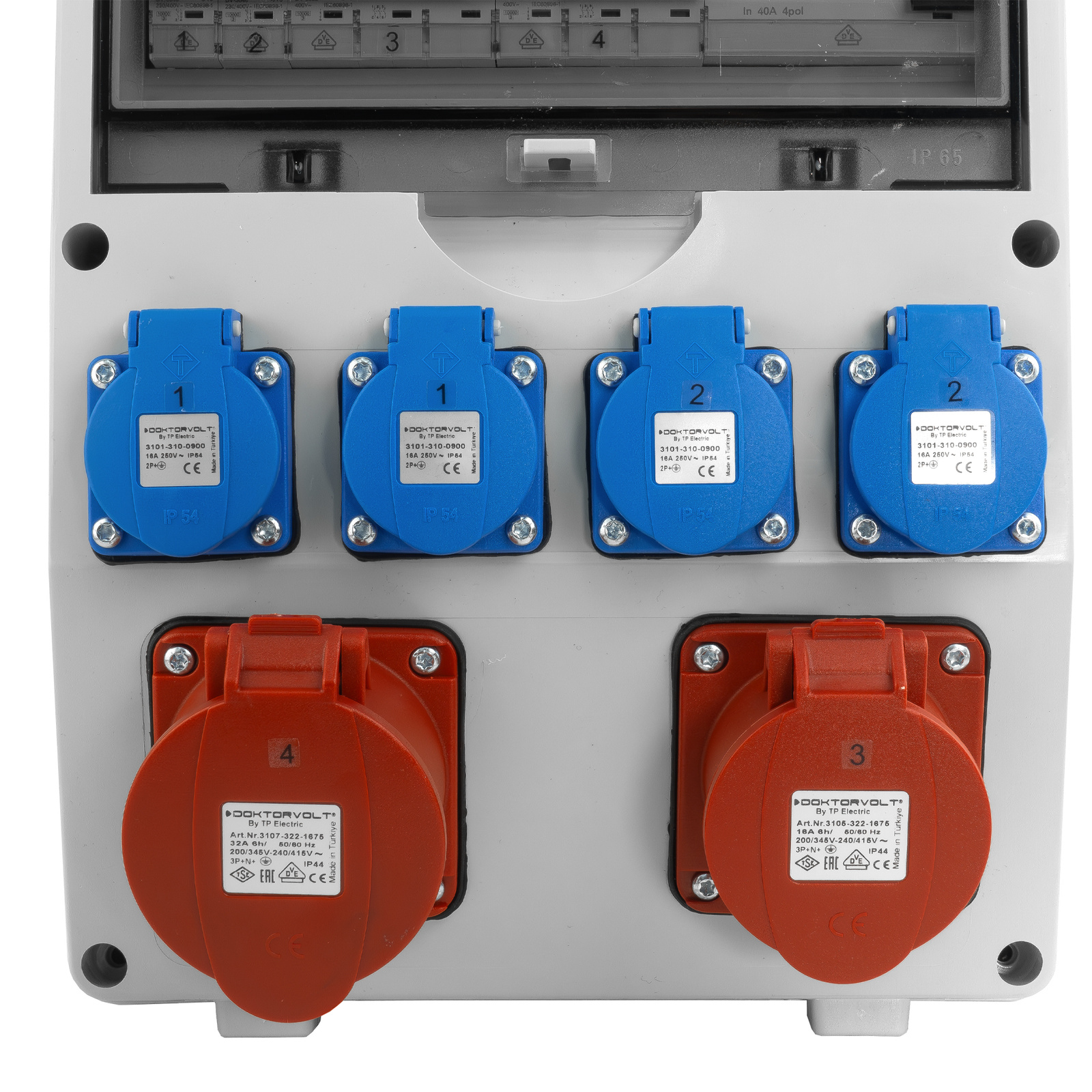

Steckdosen DOKTORVOLT:

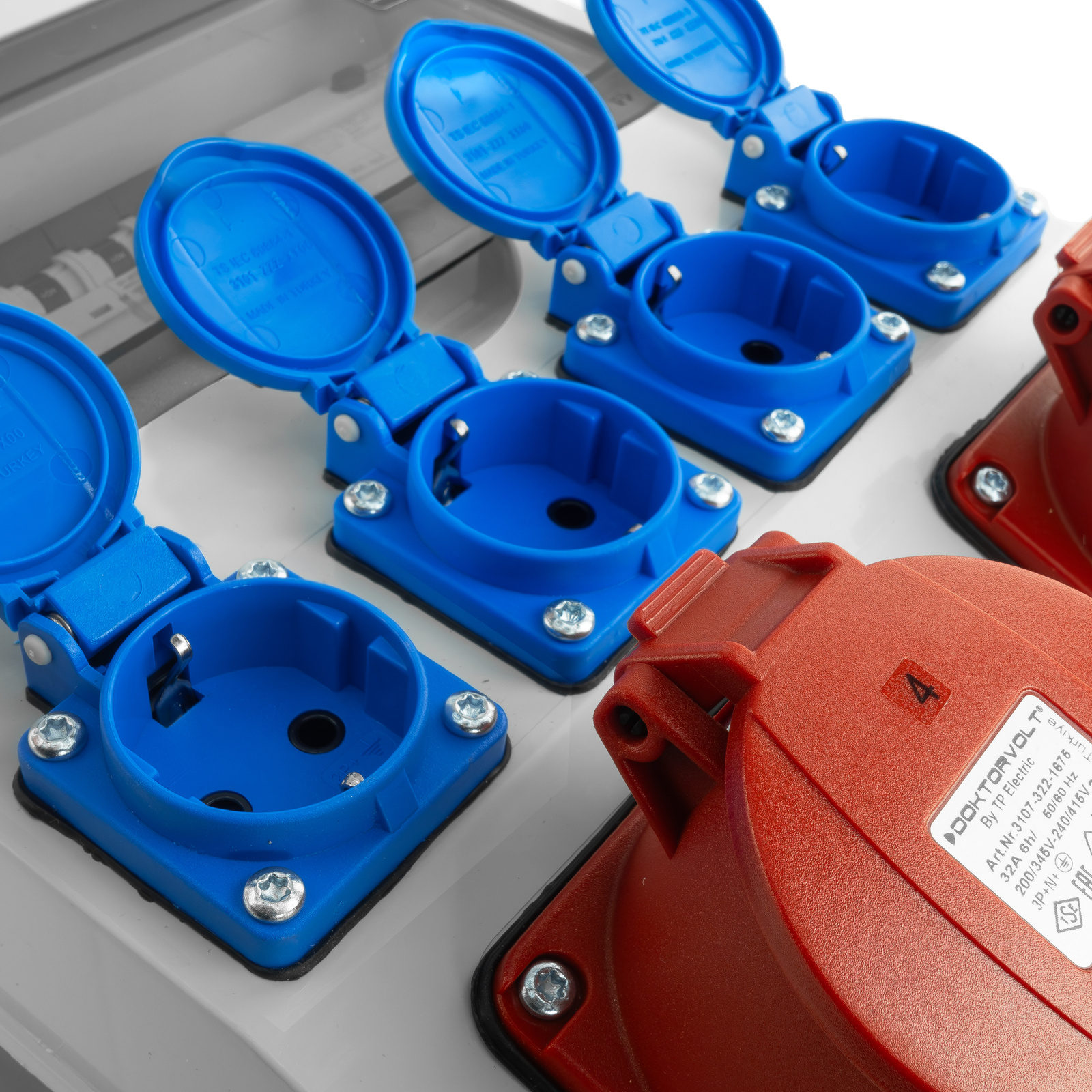

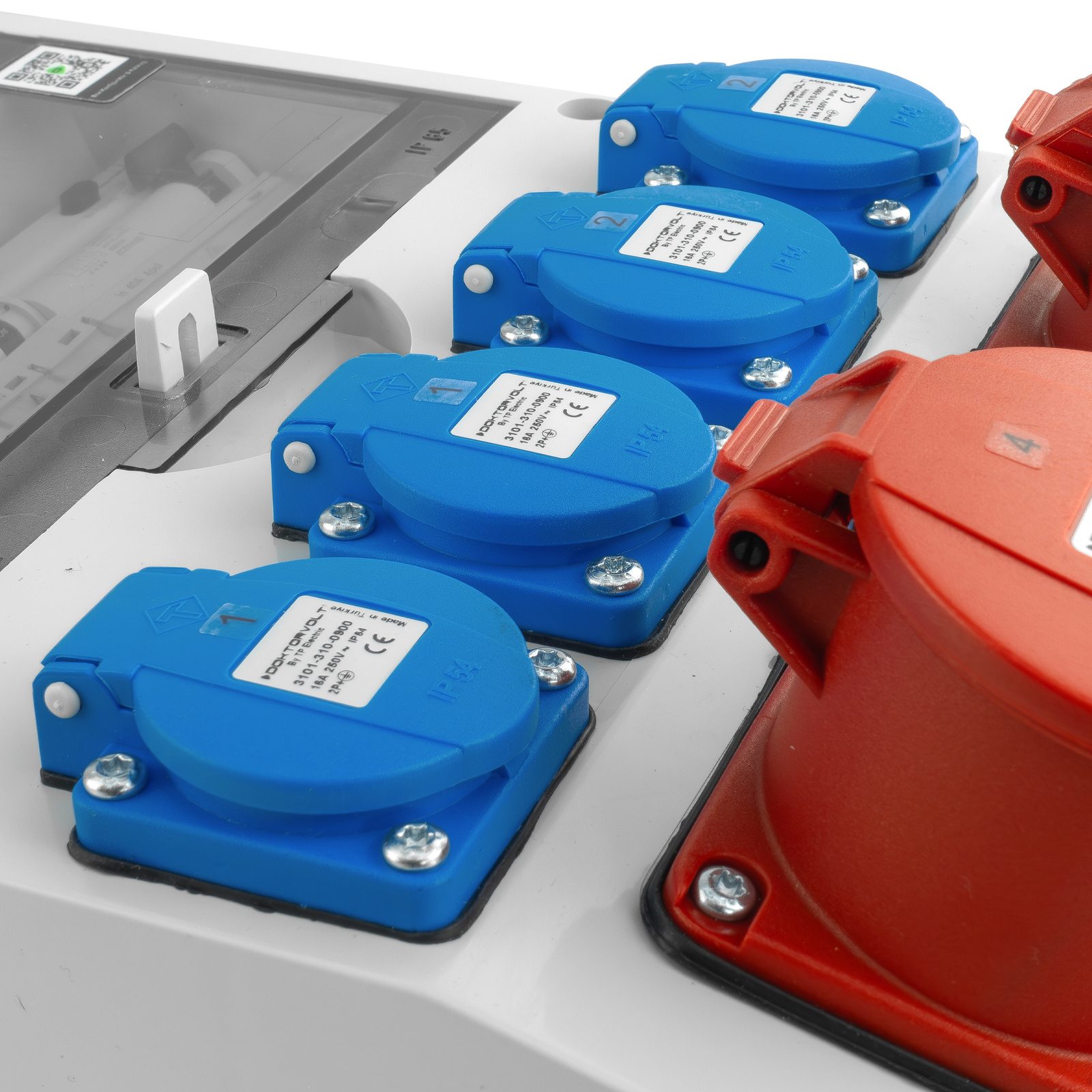

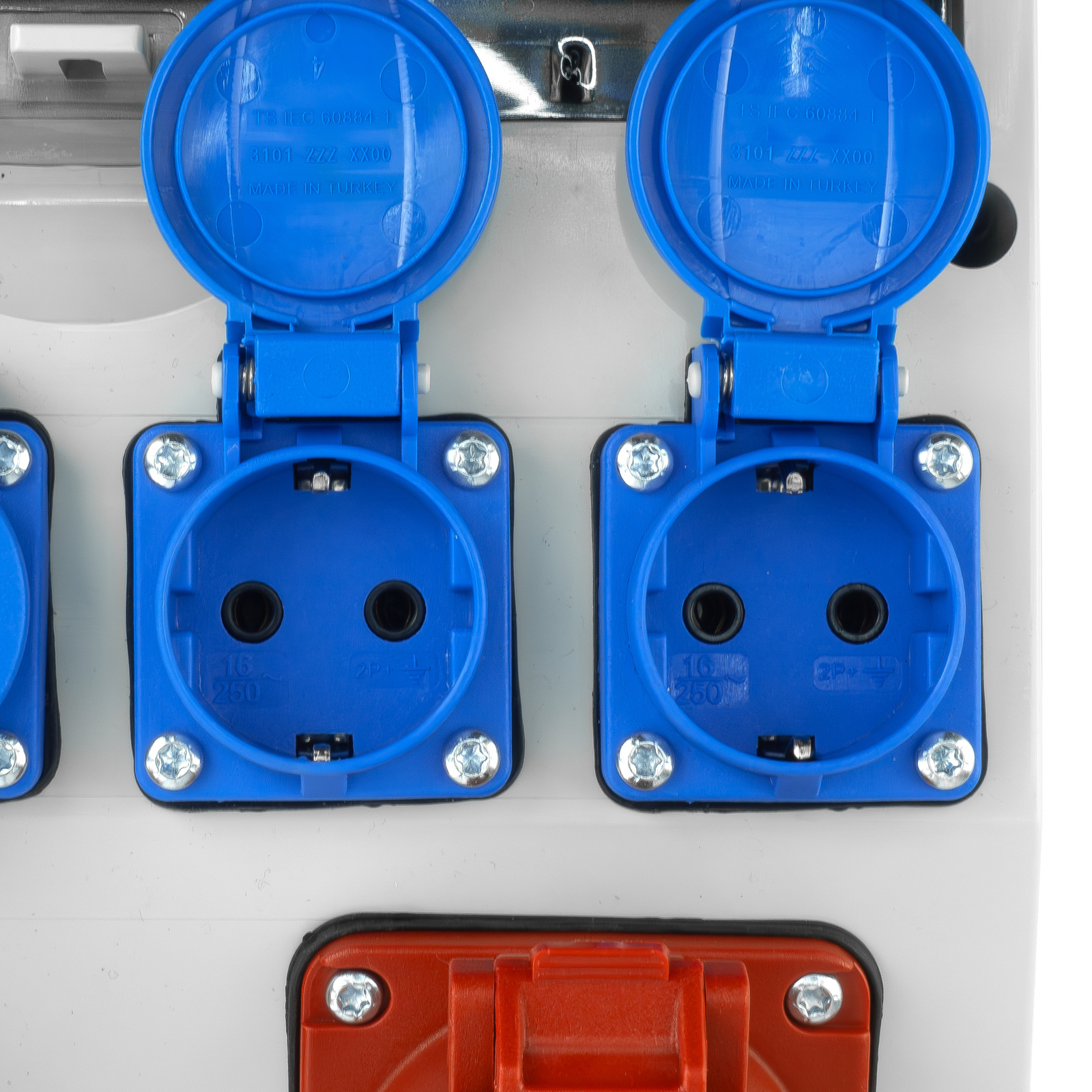

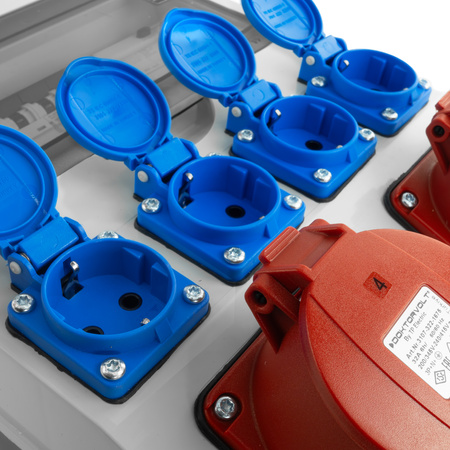

• 4 x 1-phasig (SCHUKO): 1P + N + PE, 16 A, 230 V, IP54

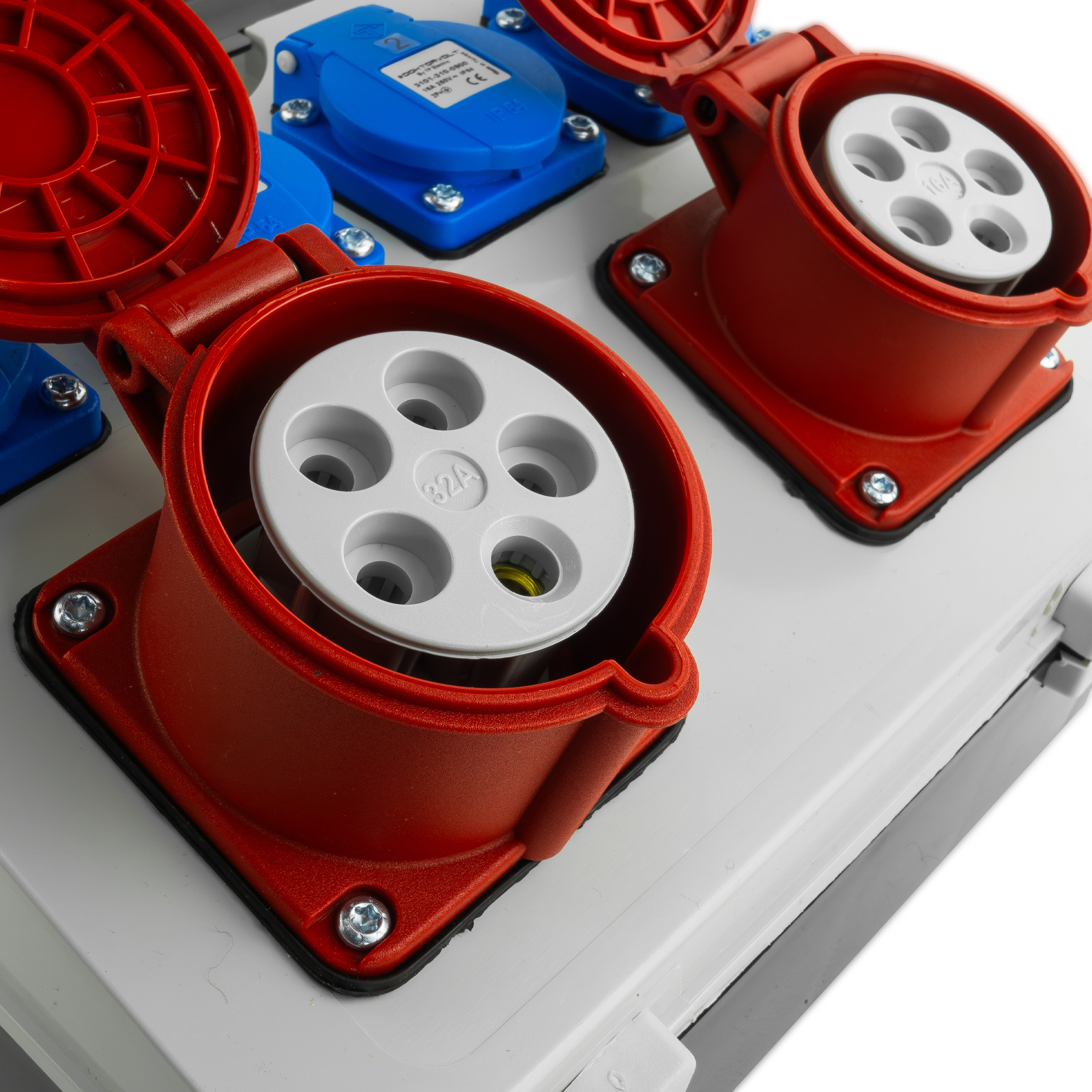

• 1 x 3-phasig CEE: 3P + N + PE, 16 A, 400 V, IP44 VDE

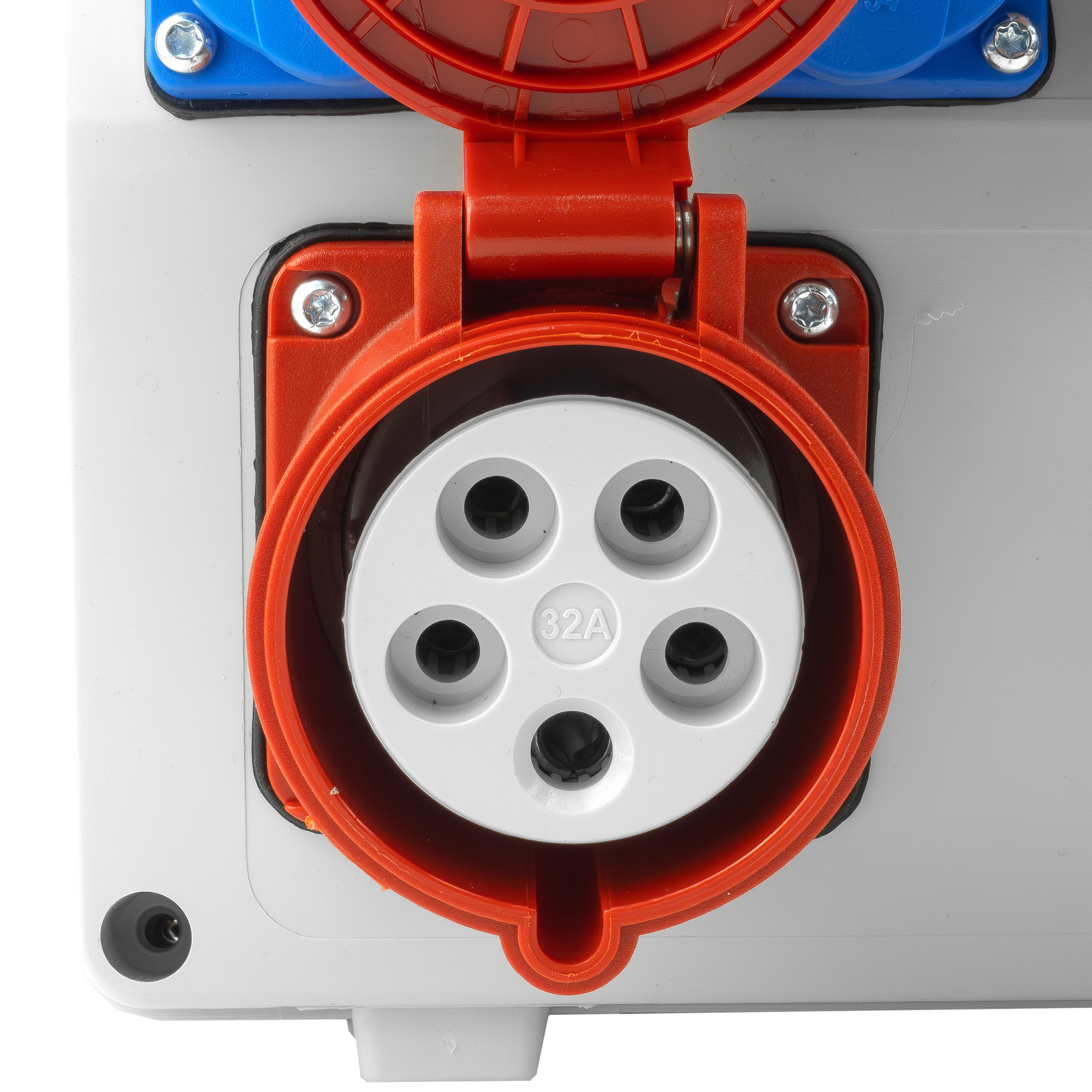

• 1 x 3-phasig CEE: 3P + N + PE, 32 A, 400 V, IP44 VDE

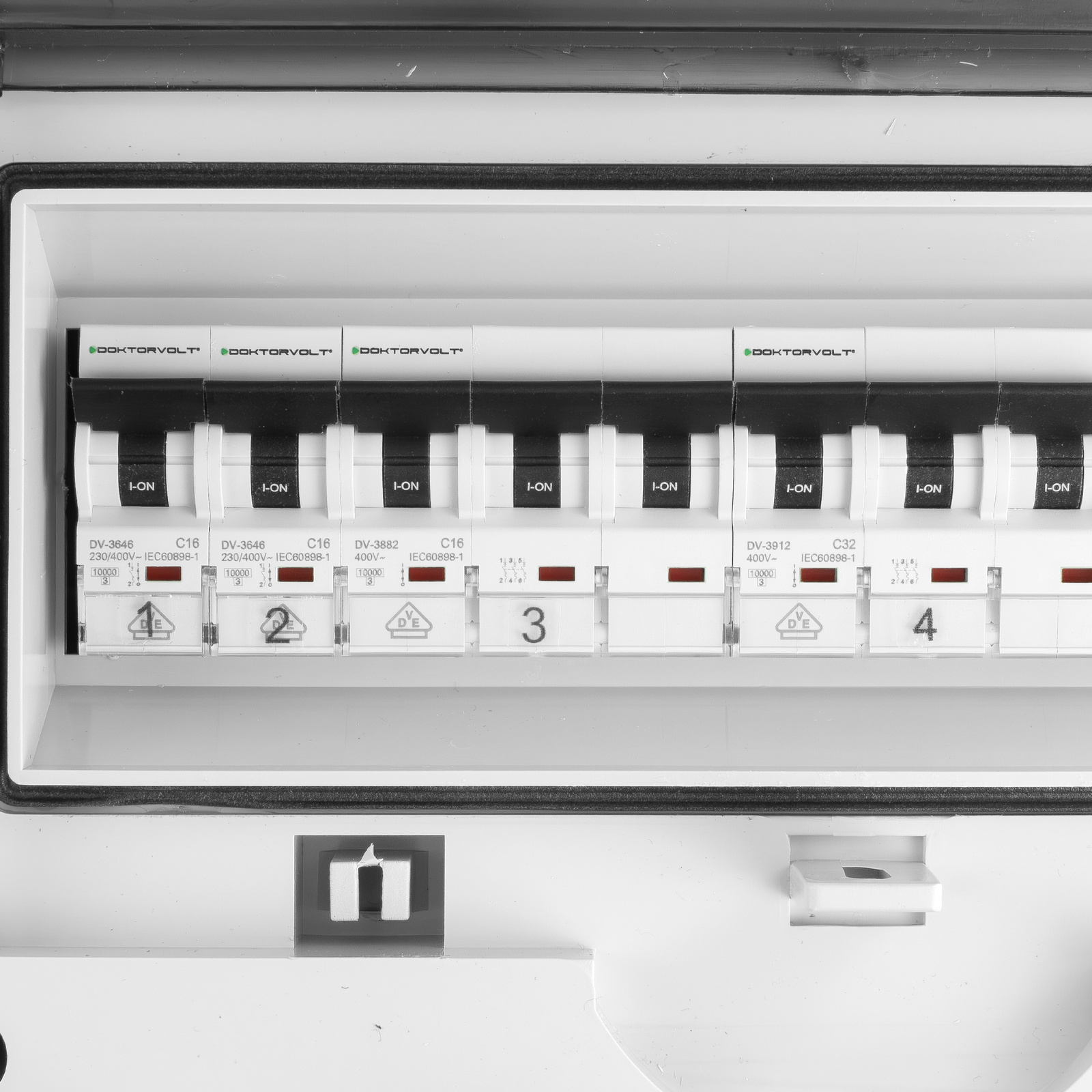

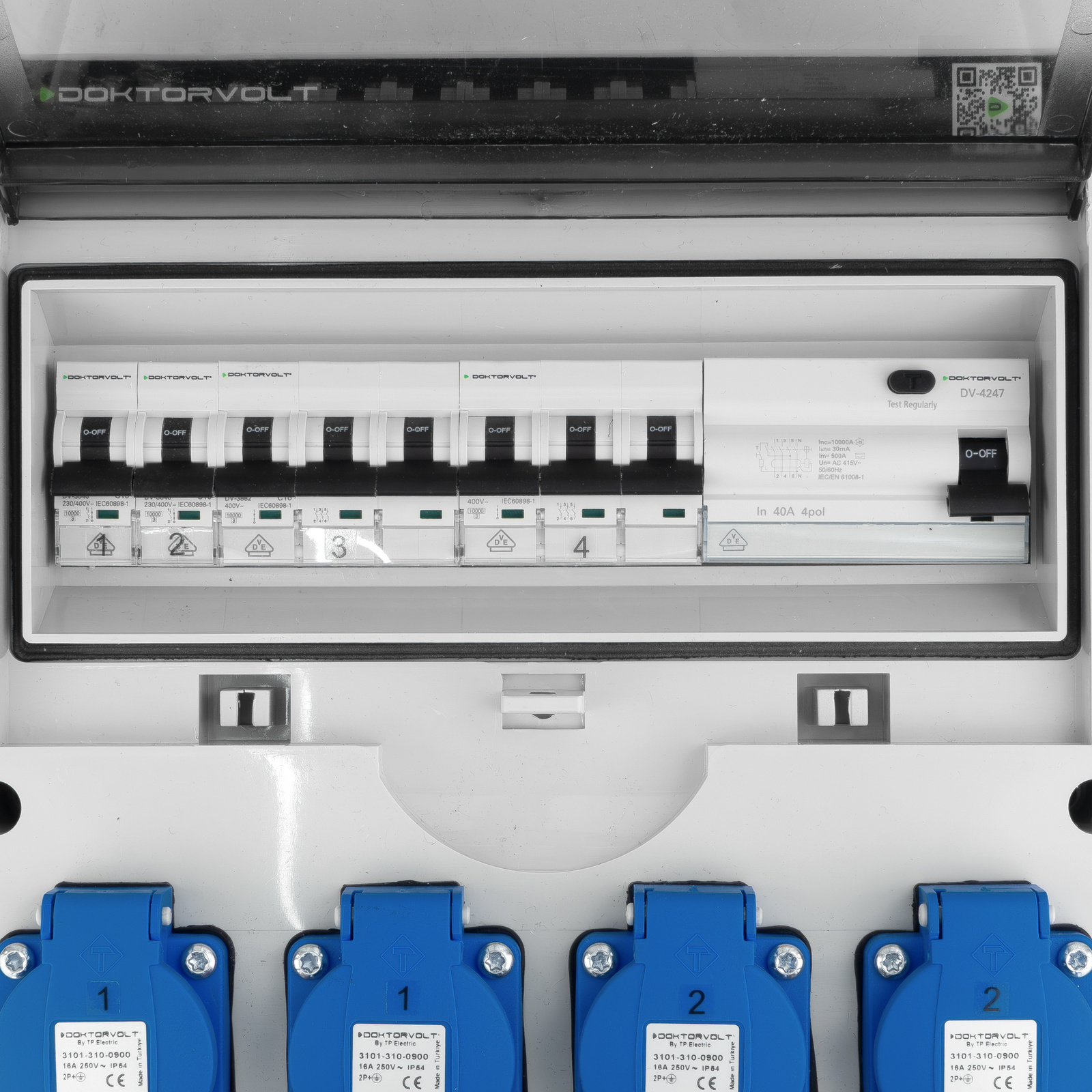

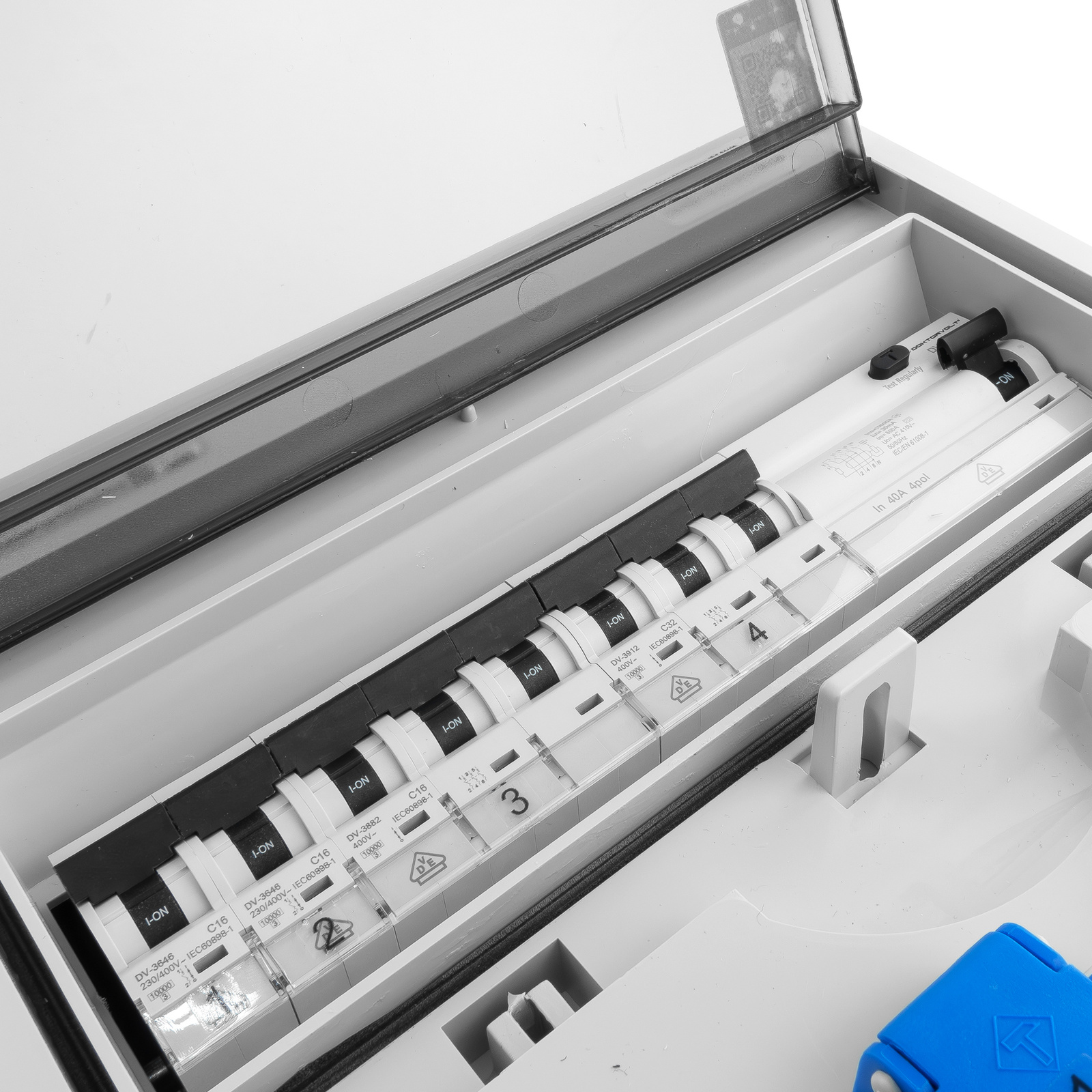

Schutzgeräte DOKTORVOLT:

• 2 x Leitungsschutzschalter: C16, 1P, 10 kA, VDE
• 1 x Leitungsschutzschalter: C16, 3P, 10 kA, VDE
• 1 x Leitungsschutzschalter: C32, 3P, 10 kA, VDE

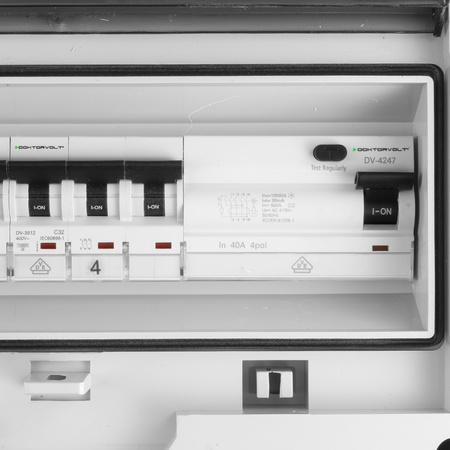

• 1 x Fehlerstromschutzschalter: 40 A, 4P, 10 kA, 30 mA, Typ A VDE

Verdrahtung und Normen

Schutzleiter: H07V-K 2,5/4 mm² gelb-grün

Neutralleiter: H07V-K 2,5/4/6 mm² blau

Versorgungsleitungen: H07V-K 2,5/4 mm² schwarz

Normen und Zertifikate: TÜV SÜD, ISO 9001:2015, CE, IEC 61439, VDE
