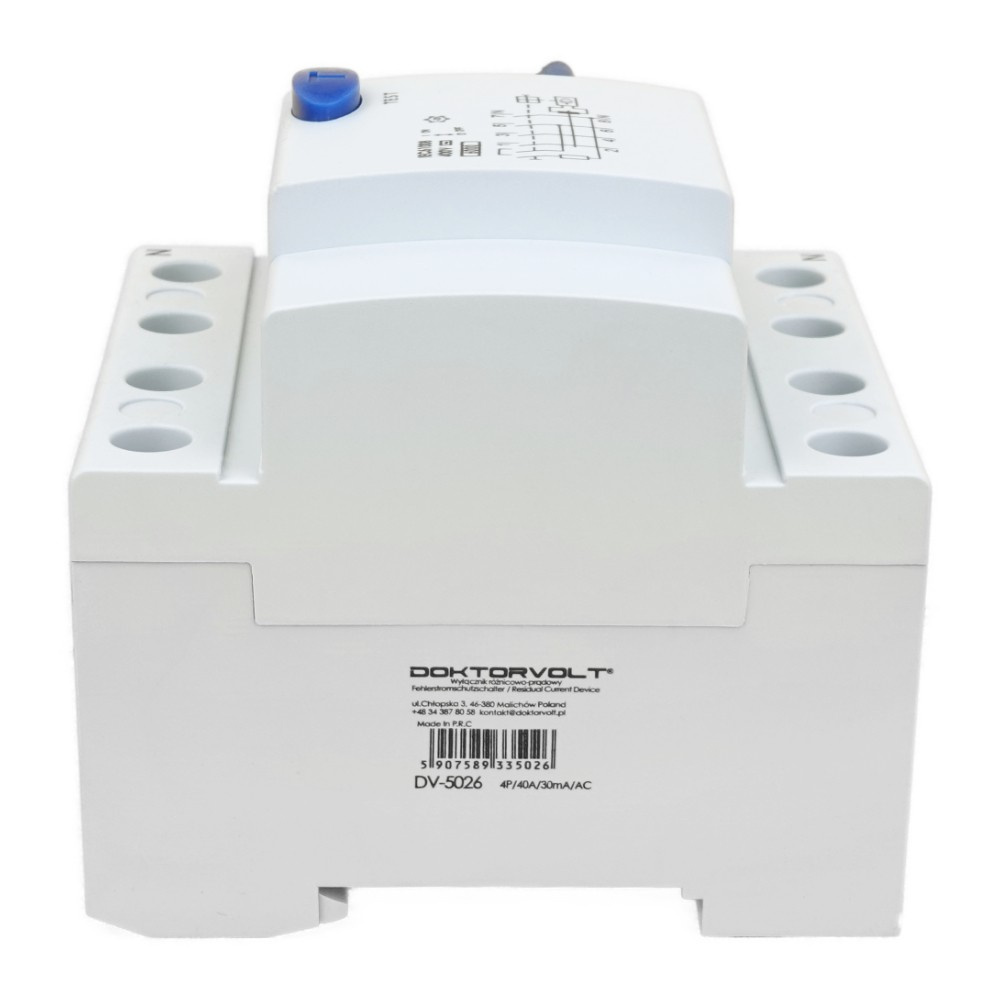

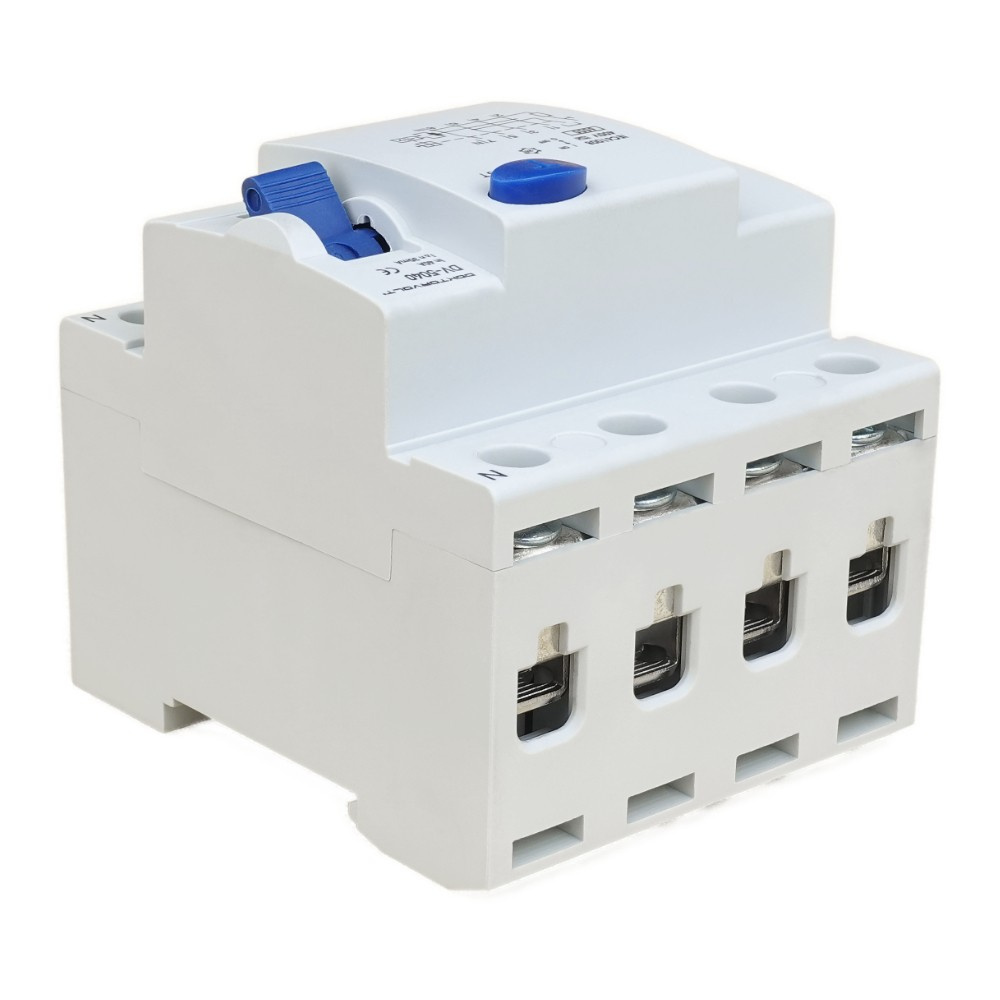

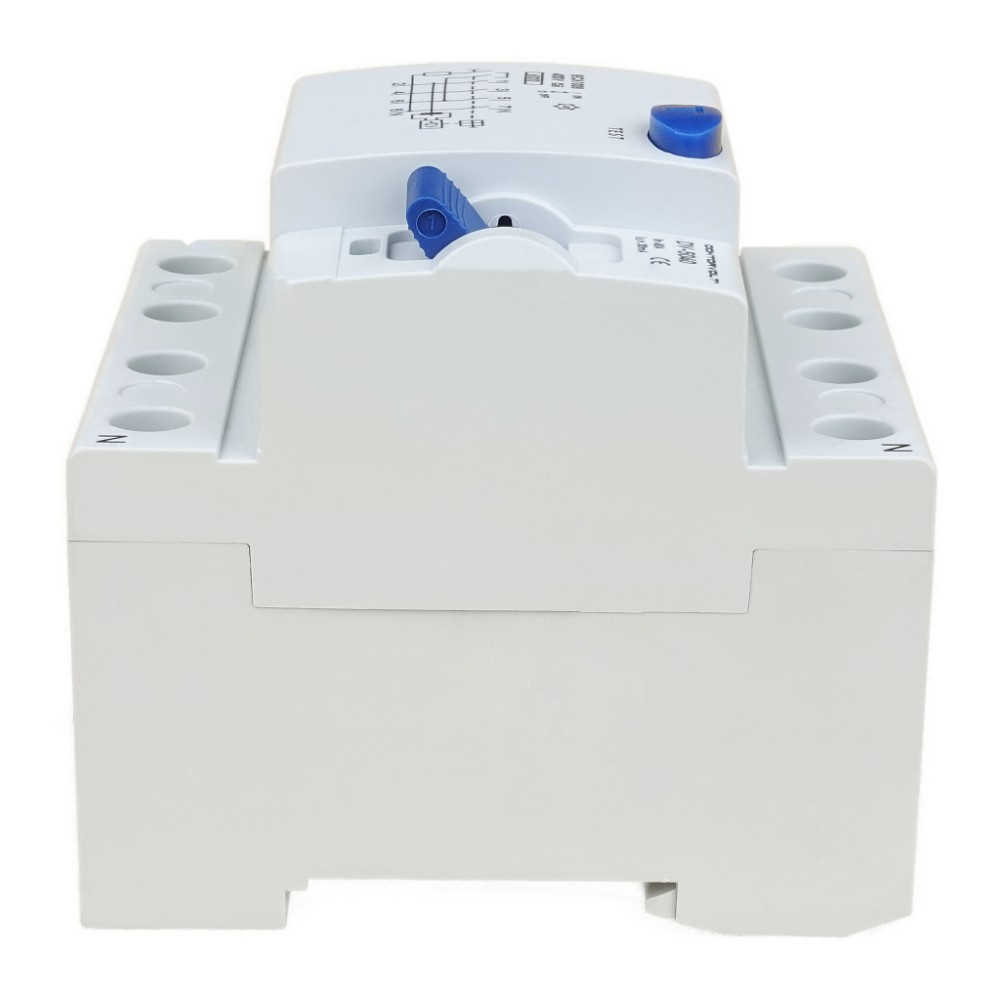

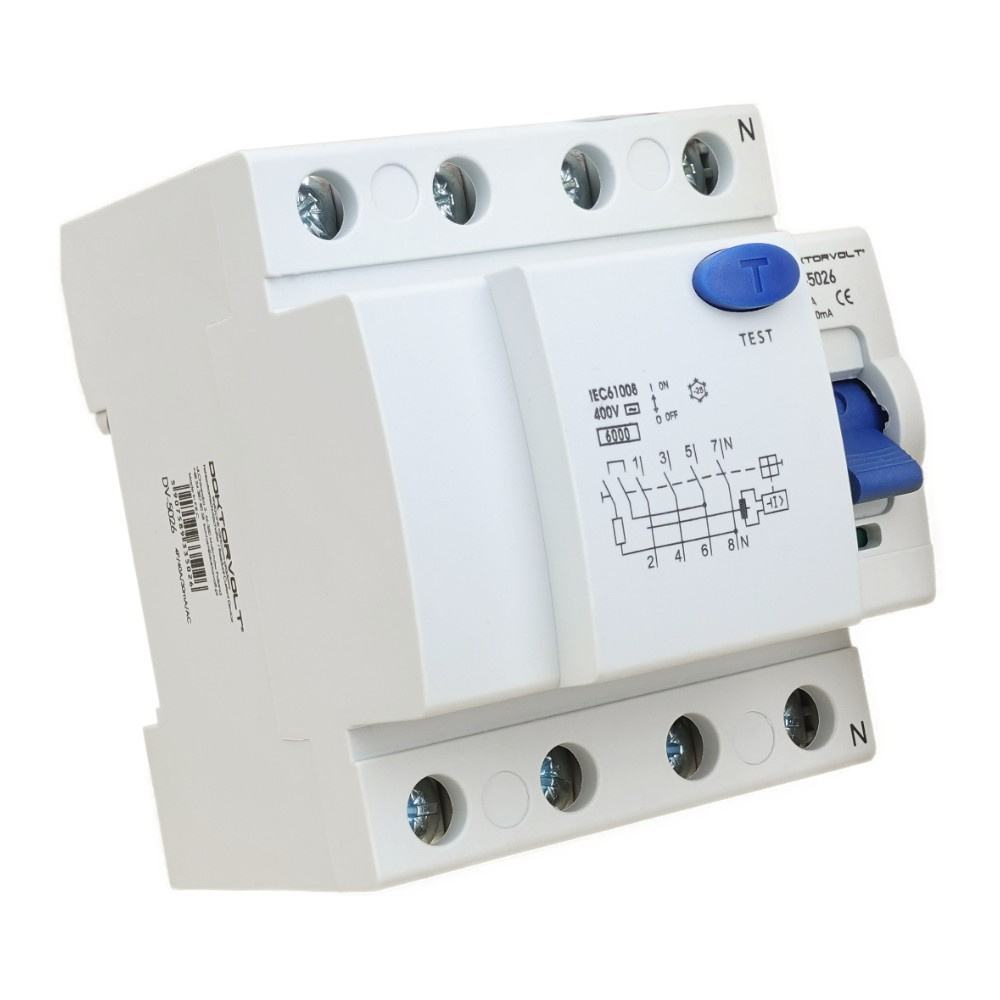

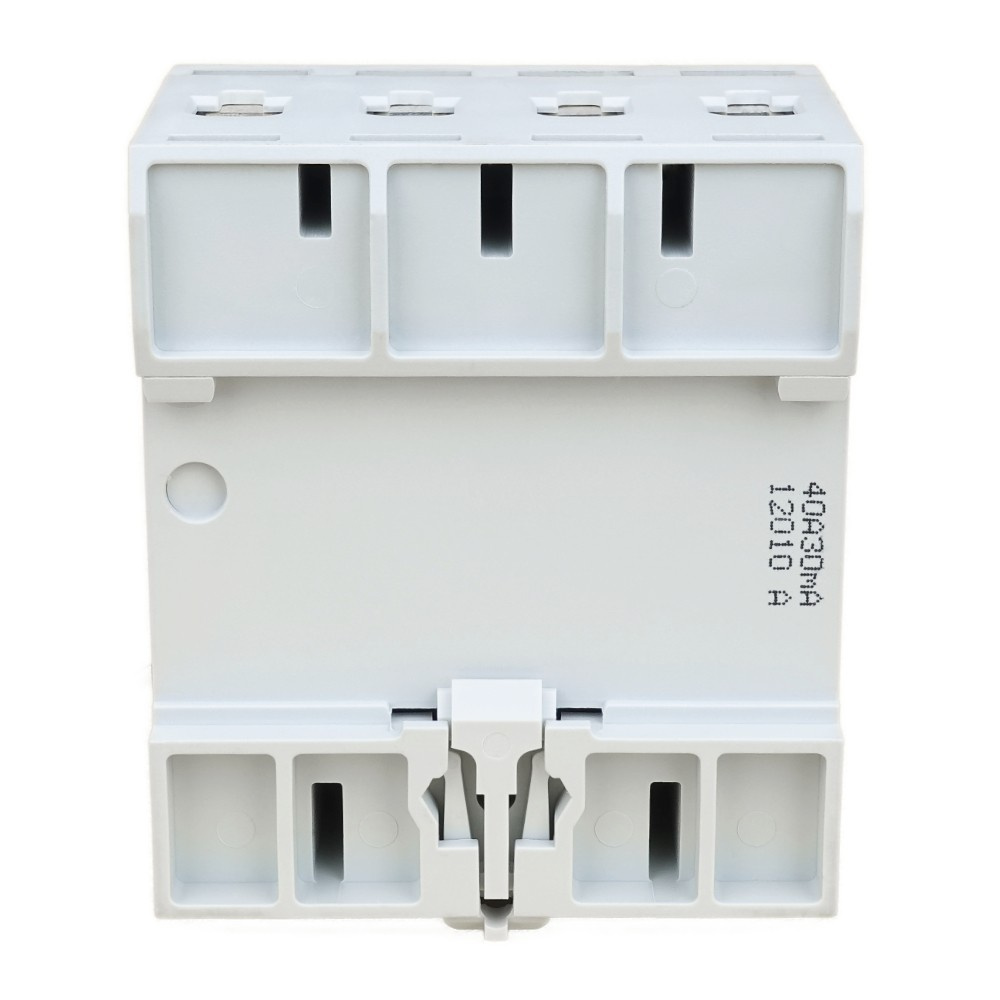

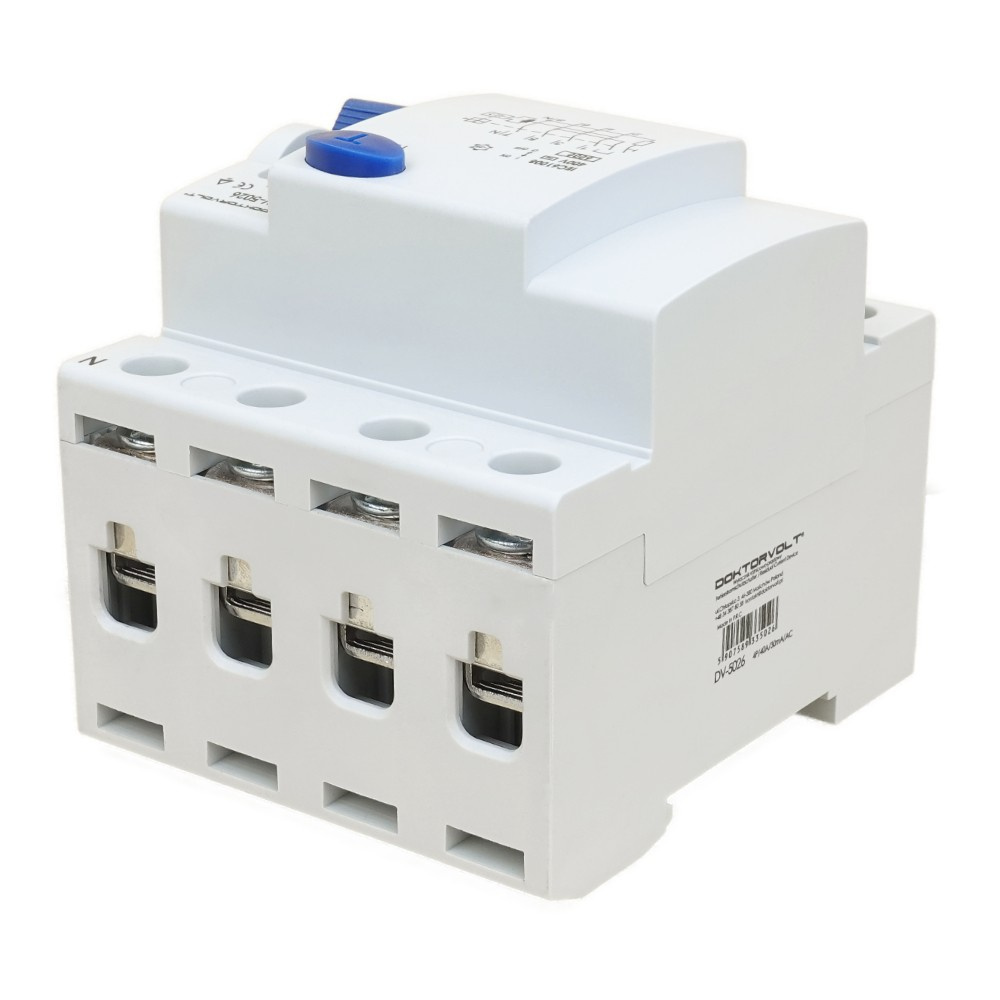

Fehlerstromschutzschalter 4P 40A 30mA Typ AC Doktorvolt DV-5026 FI-Schalter RCCB RCD Schalter
⭐⭐⭐⭐⭐
Der Fehlerstromschutzschalter ist eine elektrische Sicherheitseinrichtung, deren Aufgabe es ist, den Stromkreis zu unterbrechen, wenn eine Ungleichheit in Verbindung mit dem ankommenden und abgehenden Strom festgestellt wird.
Diese Lösung garantiert den Schutz gegen elektrischen Schlag bei direktem und indirektem Kontakt.
⭐⭐⭐⭐⭐
FI-Schalter 4P 40A 30mA DV-5026 Kennzeichen:
✔️ Auslöseanzeige
✔️ können mit Hilfe von Kammschienen verbunden werden
✔️ geeignet für die nachträgliche Montage von Zusatzeinrichtungen
✔️ Schutz der Anlage vor Unterbrechungen durch häufige unnötige Auslösungen
✔️ erhöhte Zuverlässigkeit in kontaminierten Umgebungen
✔️ Isolierung im Stromkreis nach dem Trennen
✔️ kann als Ein-/Ausschalter für Schaltungen und Motoren verwendet werden
✔️ Typ: A
✔️ Nennstrom: 40 A
✔️ Nennspannung: 400 V
✔️ Bemessungsfehlerstrom: 30 mA
| Anmeldung | - Abschaltung eines Stromkreises, wenn eine Unsymmetrie zwischen dem ein- und ausgehenden Strom festgestellt wird |
| Typ |
AC |
| Nennstrom In | 40A |
| Anzahl der Module | 4 |
| Nennspannung Ue | 400 V |
| Frequenz | 50/60Hz |
| Montage auf Schiene | DIN (TH/TS 35) |
| maximale Anschlussleistung | 25 mm2 |
| Anzugsdrehmoment für Anschlussklemmen |
3 Nm |
| Montage | intern |
| Abmessungen |
Breite: 71mm |
| Bemessungsfehlerstrom | 30mA |
| Schutzklasse | IP 20 |
| Lebensdauer | 4000 Zyklen |
| mechanisches Leben | 8000 Zyklen |
| Betriebsumgebungstemperatur (bei Betriebstemperaturen unter 0 °C muss das Gerät vor Frost geschützt werden) |
von -30 bis +70°C |
| Speichertemperatur | von -30 bis +70°C |
| Triggerindikator | ja |
| Anschluss mittels Kammschienen | ja |
| geeignet für die nachträgliche Montage von Zusatzgeräten | ja |
| Schutz des Systems vor Unterbrechungen durch häufiges unnötiges Auslösen |
ja |
| Erhöhte Zuverlässigkeit in einer kontaminierten Arbeitsumgebung | ja |
| nach Abschaltung, Trennung im Stromkreis | ja |
| kann als Schalter zum Ein- und Ausschalten von Stromkreisen und Motoren verwendet werden | ja |
| Normen |
CE, IEC61008 |
| Marke |
Doktorvolt |
| Symbol |
DV-5026 |
| EAN | 5907589335026 |
FI-Schutzschalter werden häufig mit den im vorherigen Artikel beschriebenen Leistungsschutzschaltern verwechselt. Die Sicherungsautomaten werden aktiviert, wenn ein Kurzschluss auftritt, d. H. Zu viel Elektrizität vorhanden ist. Die Rolle der Fehlerstromschutzschalter ist völlig anders, wie wir im heutigen Artikel erklären werden.
